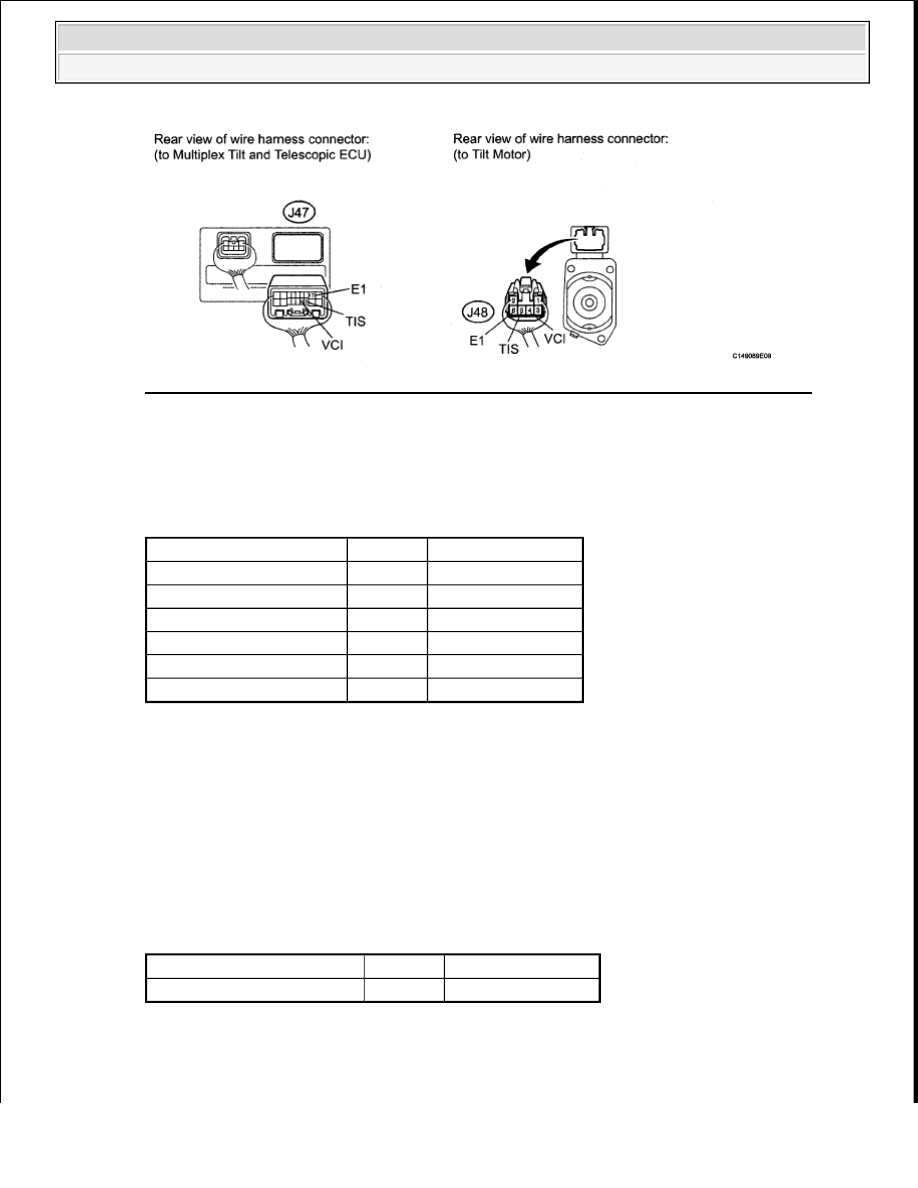

Fig. 25: Identifying J47 Multiplex Tilt & Telescopic ECU & J48 Tilt Motor Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Measure the resistance according to the value (s) in the table below.

Standard Resistance

STANDARD RESISTANCE SPECIFICATION TABLE

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to next step.

5. CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU - BODY

GROUND)

a. Measure the resistance according to the value (s) in the table below.

Standard Resistance

STANDARD RESISTANCE SPECIFICATION TABLE

Tester Connection

Condition Specified Condition

J47-6 (VCI) - J48-4 (VCI)

Always

Below 1 ohms

J47-7 (TIS) - J48-5 (TIS)

Always

Below 1 ohms

J47-17 (E1) - J48-6 (E1)

Always

Below 1 ohms

J47-6 (VCI) - Body ground Always

10 kohms or higher

J47-7 (TIS) - Body ground

Always

10 kohms or higher

J47-17 (E1) - Body ground Always

10 kohms or higher

Tester Connection

Condition Specified Condition

J47-11 (GND) - Body ground Always

Below 1 ohms



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































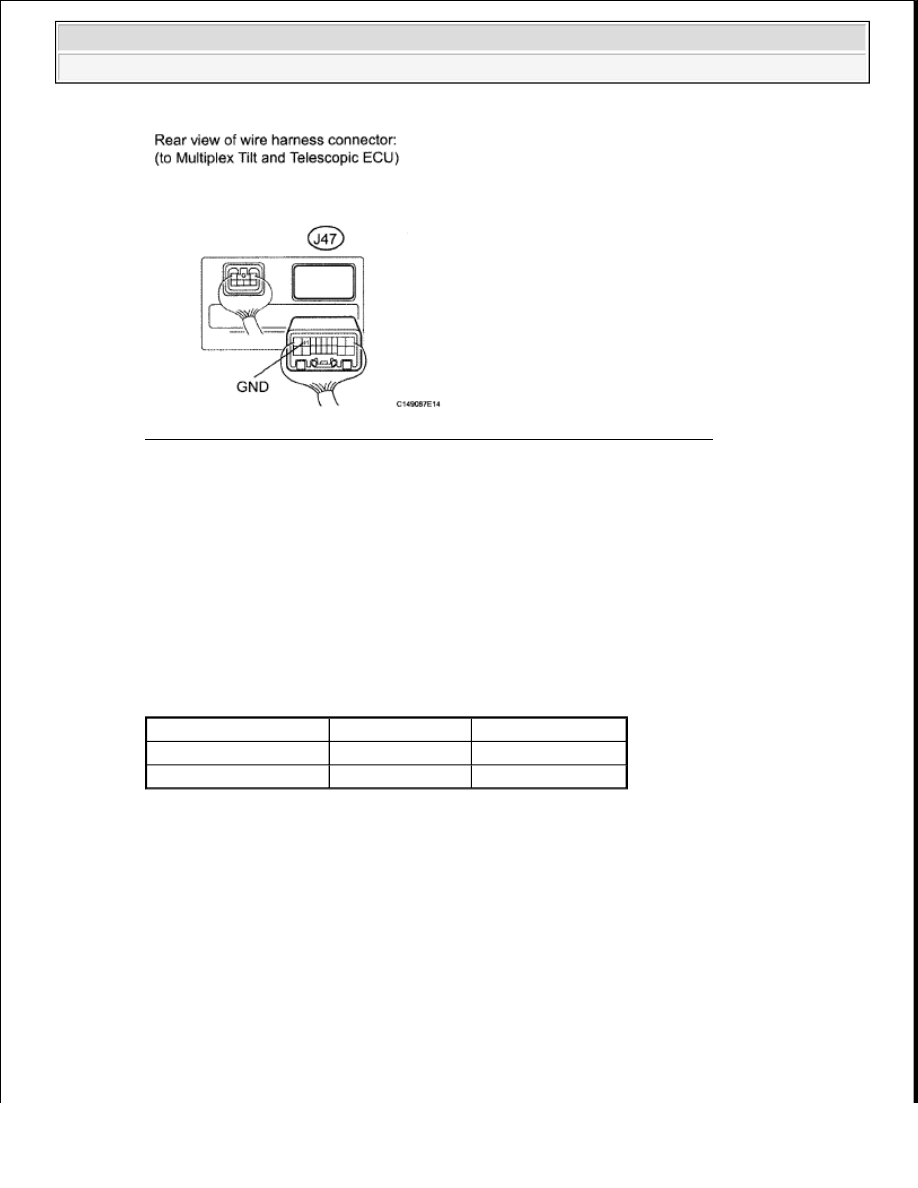

Fig. 26: Identifying Multiplex Tilt & Telescopic ECU Connector Terminal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to next step.

6. CHECK MULTIPLEX TILT AND TELESCOPIC ECU (VCI, TIS TERMINAL VOLTAGE)

a. Reconnect the J47 multiplex tilt and telescopic ECU connector.

b. Measure the voltage according to the value (s) in the table below.

Standard Voltage

STANDARD VOLTAGE SPECIFICATION TABLE

Tester Connection

Switch Condition Specified Condition

J48-4 (VCI) - J48-6 (E1) Ignition switch ON

8 to 16 V

J48-5 (TIS) - J48-6 (E1) Ignition switch ON

8 to 16 V



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































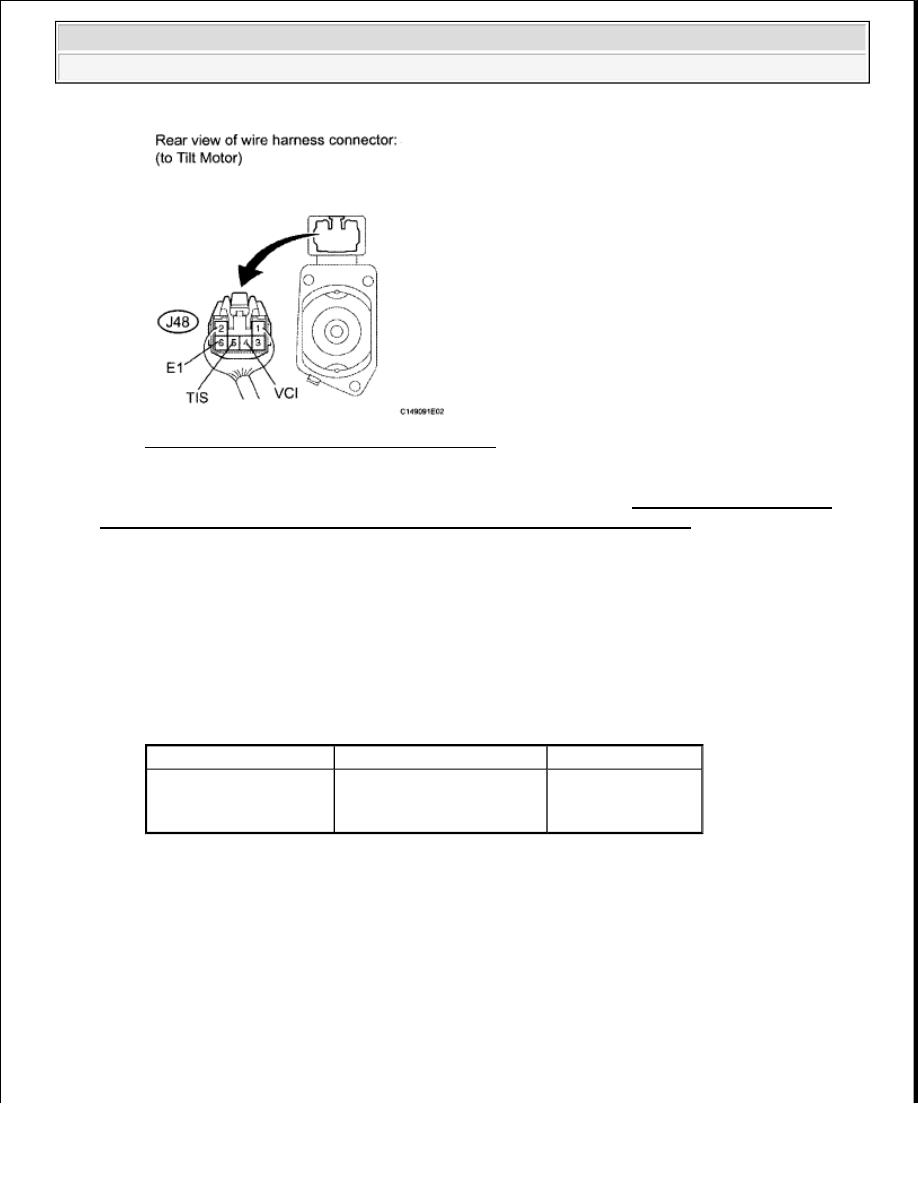

Fig. 27: Identifying J48 Tilt Motor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE MULTIPLEX TILT AND TELESCOPIC ECU (See MULTIPLEX TILT AND
TELESCOPIC ECU (for Power Tilt and Power Telescopic Steering Column) )

OK: Go to next step.

7. CHECK TILT POSITION SENSOR

a. Reconnect the J48 tilt motor connector.

b. Measure the voltage according to the value (s) in the table below.

Standard Voltage

STANDARD VOLTAGE SPECIFICATION TABLE

Tester Connection

Condition

Specified Condition

J47-7 (TIS) - J47-17 (E1) Steering tilts up or tilts down

Pulse generation

High: 8 to 16 V

Low: Below 1 V



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































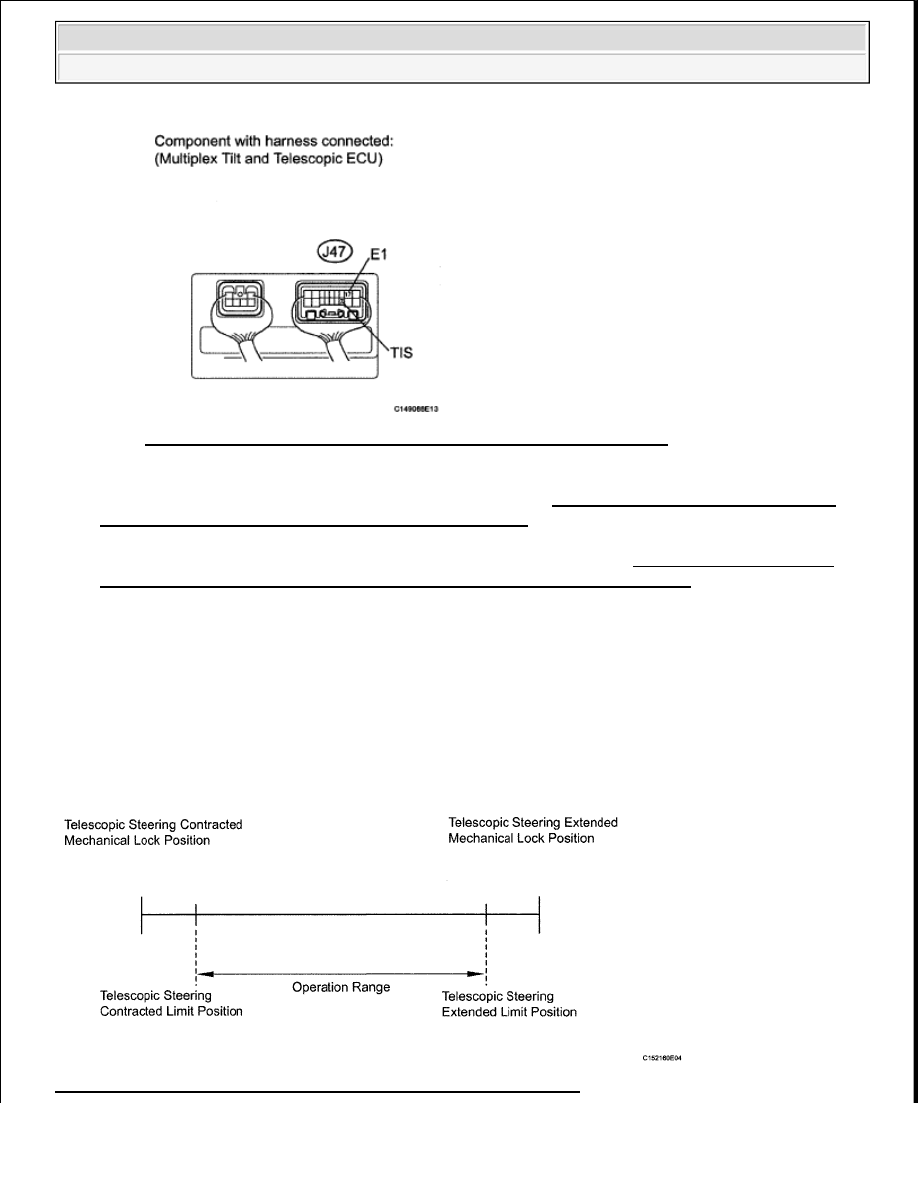

Fig. 28: Identifying J47 Multiplex Tilt & Telescopic ECU Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE STEERING COLUMN ASSEMBLY (See STEERING COLUMN ASSEMBLY
(for Power Tilt and Power Telescopic Steering Column) )

OK: REPLACE MULTIPLEX TILT AND TELESCOPIC ECU (See MULTIPLEX TILT AND
TELESCOPIC ECU (for Power Tilt and Power Telescopic Steering Column) )

DTC B2611: TELESCOPIC POSITION SENSOR OR TELESCOPIC MOTOR CIRCUIT
MALFUNCTION

DESCRIPTION

The telescopic motor is operated by the power source voltage supplied from the multiplex tilt and telescopic
ECU and slides the steering column forward and backward. The telescopic position sensor (Hall IC) in the
telescopic motor detects the sliding position in the forward and backward directions of the steering column and
outputs a signal to the multiplex tilt and telescopic ECU based on that sliding amount.

Fig. 29: Identifying Steering Column Forward & Backward Position
