8. Install the boot clip RH and LH.

POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM

PARTS LOCATION

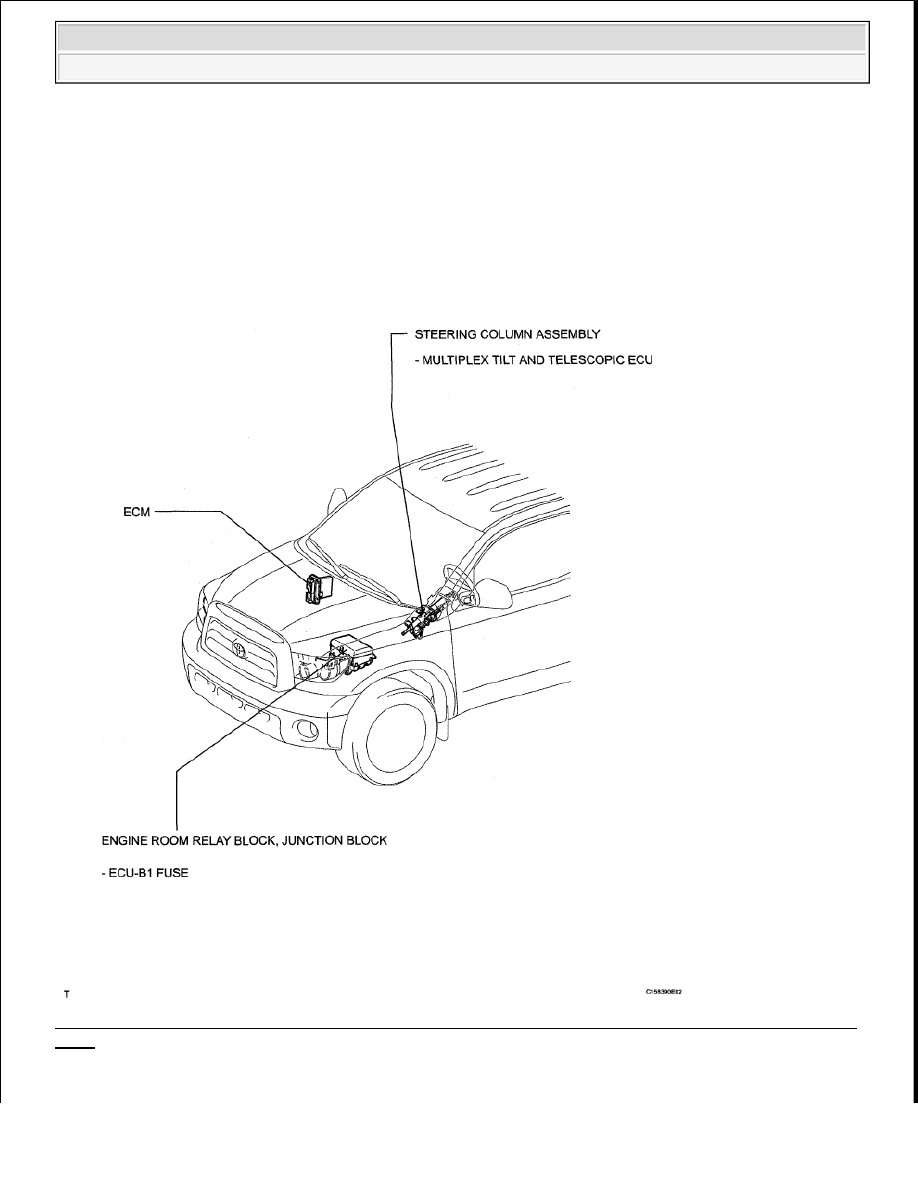

Fig. 7: Identifying Power Tilt & Power Telescopic Steering Column System Replacement Components (1
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Make sure that the difference in length between the tie rod end
RH and LH and rack end screws are within 1.5 mm (0.0596 in.).



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

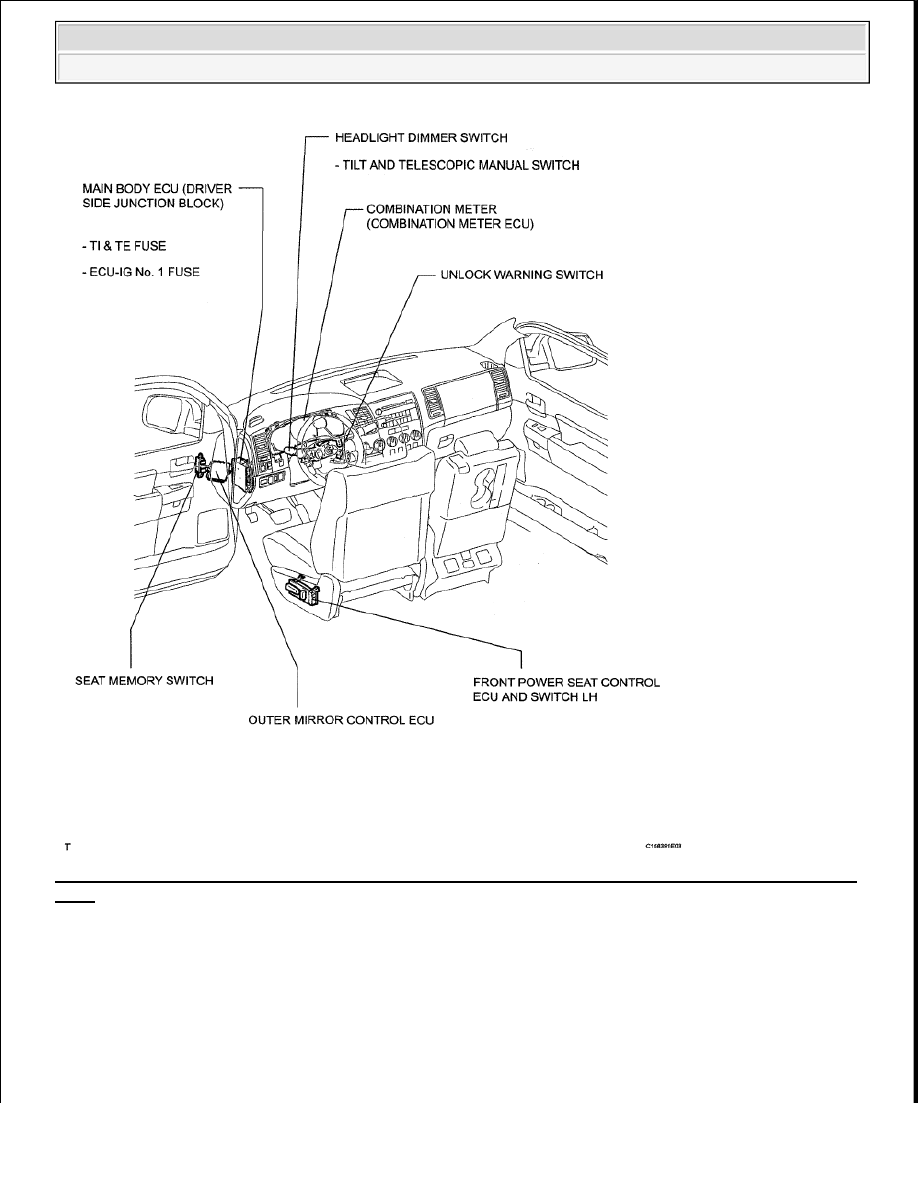

Fig. 8: Identifying Power Tilt & Power Telescopic Steering Column System Replacement Components (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

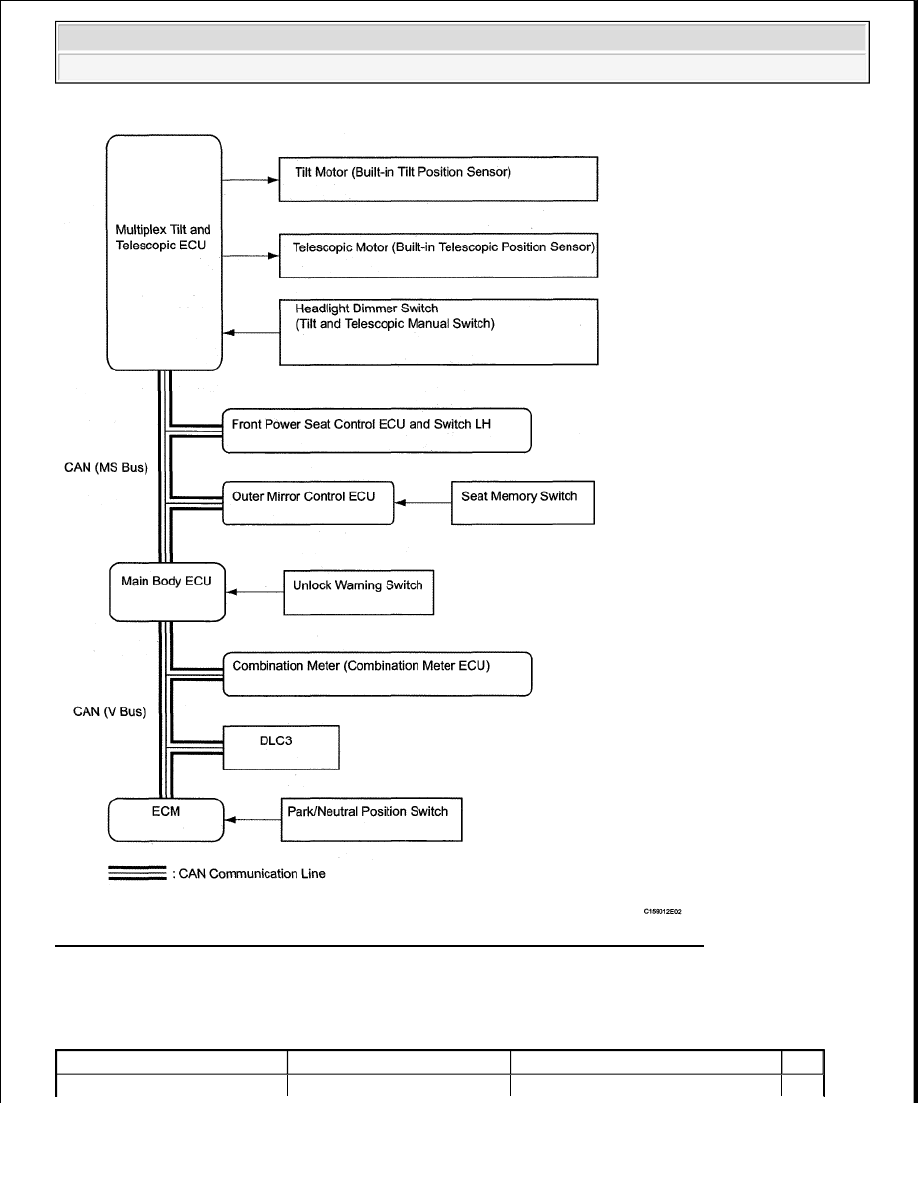

Fig. 9: Identifying Power Tilt & Power Telescopic Steering Column System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Communication chart:

COMMUNICATION CHART

Sender

Receiver

Signal

Line



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra





























SYSTEM DESCRIPTION

1. FUNCTION OF MAIN COMPONENTS

FUNCTION OF MAIN COMPONENTS

2. MANUAL OPERATION

a. The tilt and telescopic positions can be adjusted as desired by operating the tilt and telescopic

manual switch.

3. AUTO AWAY/RETURN FUNCTION

Main Body ECU

Multiplex Tilt and Telescopic
ECU



Ignition switch ON signal



Unlock warning switch signal

CAN

Multiplex Tilt and Telescopic

ECU

Front Power Seat Control
ECU and Switch LH



Tilt and telescopic execution
signal



Tilt and telescopic completion
signal

CAN

Front Power Seat Control ECU

and Switch LH

Multiplex Tilt and Telescopic
ECU



Memory command of memory
1 for driver seat



Memory command of memory
2 for driver seat



Play command of memory 1
for driver seat



Play command of memory 2
for driver seat



Start signal to play tilt and
telescopic steering



Stop signal to play tilt and
telescopic steering

CAN

Combination Meter ECU

Multiplex Tilt and Telescopic
ECU

Vehicle speed signal

CAN

Component

Function

Multiplex tilt and telescopic
ECU

This ECU sends a control signal to the power tilt motor and power
telescopic motor, based on signals from each switch, to adjust the
steering position.

Power tilt motor (built-in tilt
position sensor)

This motor is activated by a signal from the multiplex tilt and
telescopic ECU and adjusts tilt position.
Tilt position sensor in the motor detects the tilt position by counting the
number of pulses as the motor rotates.

Power telescopic motor (built-in
telescopic position sensor)

This motor is activated by a signal from the multiplex tilt and
telescopic ECU and adjusts the telescopic position.
Telescopic position sensor in the motor detects the telescopic position
by counting the number of pulses as the motor rotates.
