Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

8. INSPECT TOTAL PRELOAD (see INSPECTION )

9. INSTALL FLOW CONTROL VALVE ASSEMBLY

a. Coat the flow control valve with power steering fluid.

b. Install the compression spring and flow control valve to the front housing.

c. Coat a new O-ring with power steering fluid and install it onto the pressure port union.

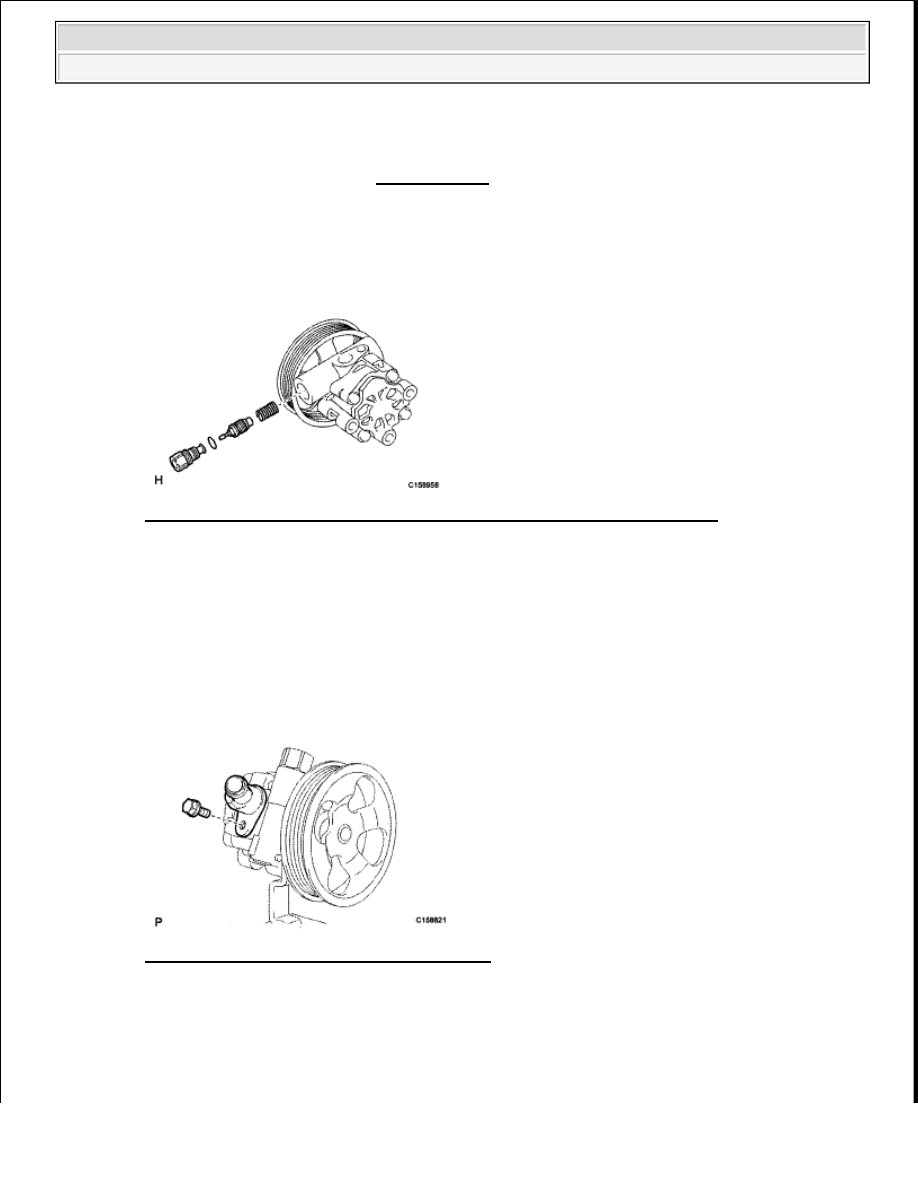

Fig. 143: Identifying Flow Control Valve O-Ring And Compression Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the pressure port union to the front housing.

Torque: 69 N*m (704 kgf*cm, 51 ft.*lbf)

10. INSTALL POWER STEERING SUCTION PORT UNION

a. Coat a new O-ring with power steering fluid and install it to the suction port union.

b. Install the suction port union to the vane pump with the bolt.

Fig. 144: Identifying Suction Port Union Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)

INSTALLATION



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































1. INSTALL VANE PUMP ASSEMBLY

a. Install the vane pump with the 2 bolts.

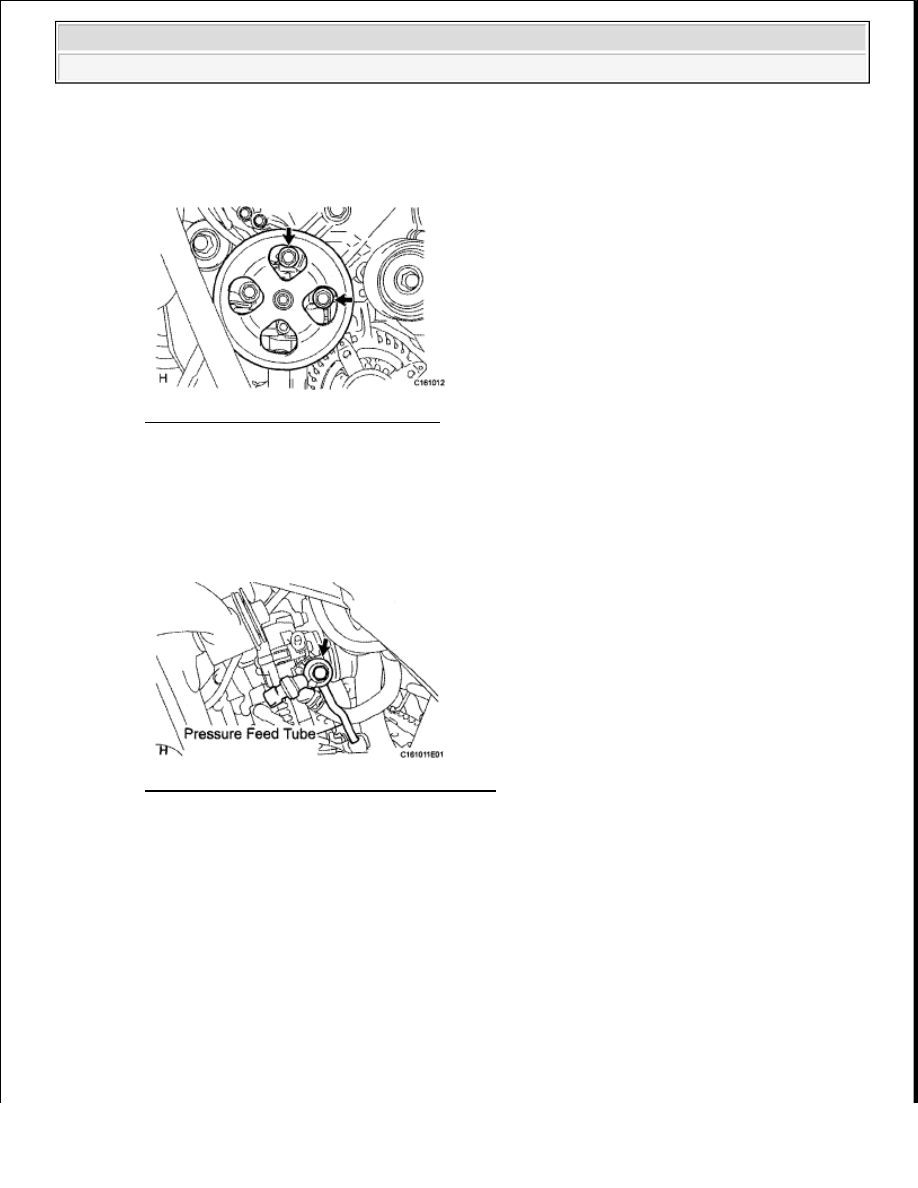

Fig. 145: Identifying Vane Pump Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 28 N*m (286 kgf*cm, 21 ft.*lbf)

2. CONNECT PRESSURE FEED TUBE

a. Install a new gasket to the pressure feed tube.

Fig. 146: Identifying Pressure Feed Tube Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the pressure feed tube with the union bolt.

Torque: 51 N*m (520 kgf*cm, 38 ft.*lbf)

3. CONNECT POWER STEERING OIL PRESSURE SENSOR CONNECTOR



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































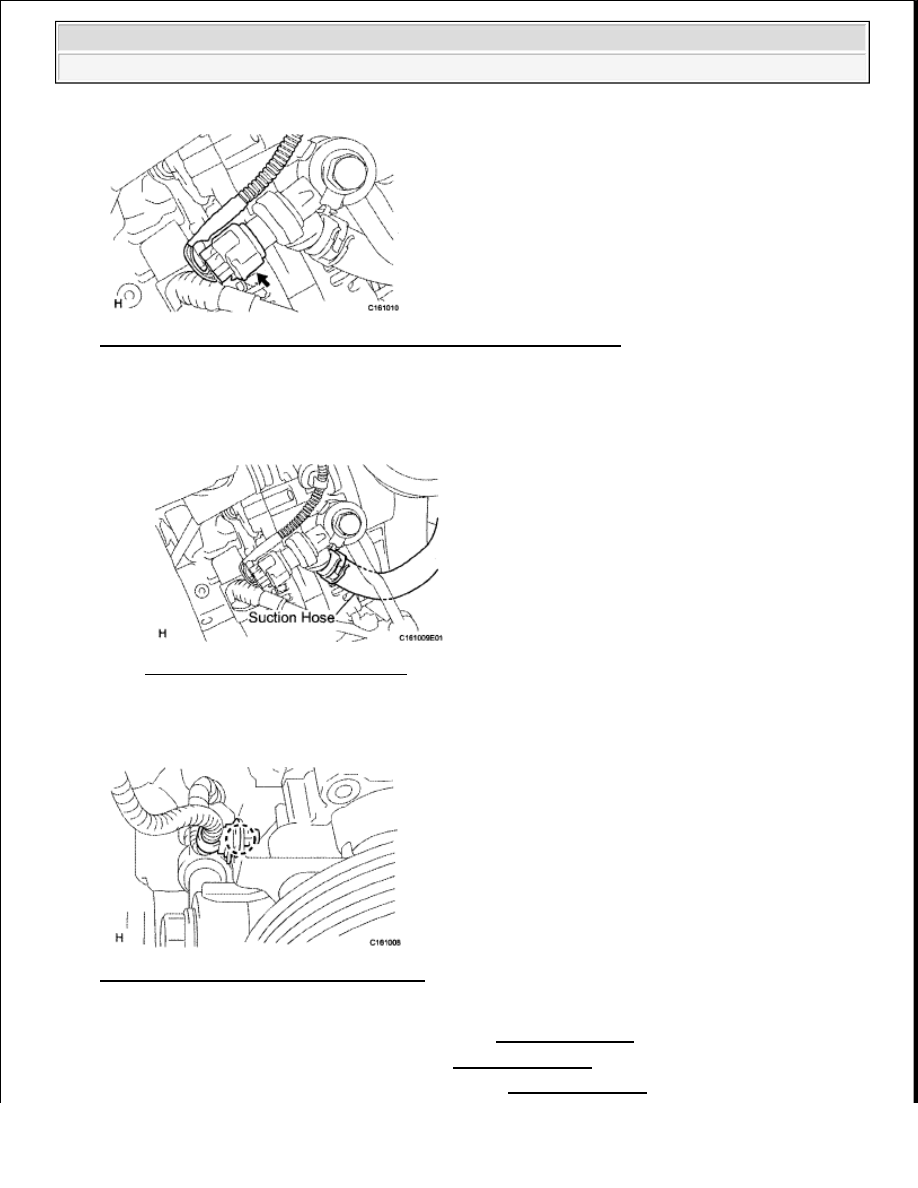

Fig. 147: Identifying Power Steering Oil Pressure Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT SUCTION HOSE

a. Connect the suction hose with the clip.

Fig. 148: Identifying Suction Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECT WIRE HARNESS CLAMP

Fig. 149: Identifying Wire Harness Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

7. INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

8. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































9. INSTALL V-BANK COVER (See INSTALLATION )

10. ADD POWER STEERING FLUID

11. BLEED POWER STEERING FLUID (see ON-VEHICLE INSPECTION )

12. INSPECT FOR POWER STEERING FLUID LEAK

13. INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

POWER STEERING GEAR

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
