8. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH (for Rear Side) (See

INSTALLATION )

9. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Rear Side)

10. INSTALL REAR DOOR SCUFF PLATE LH (for Rear Side) (See INSTALLATION )

11. INSTALL REAR SEAT ASSEMBLY (for Rear Side)

a. Install the rear seat assembly (see INSTALLATION ).

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

SIDE AIRBAG SENSOR (FOR REGULAR CAB)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

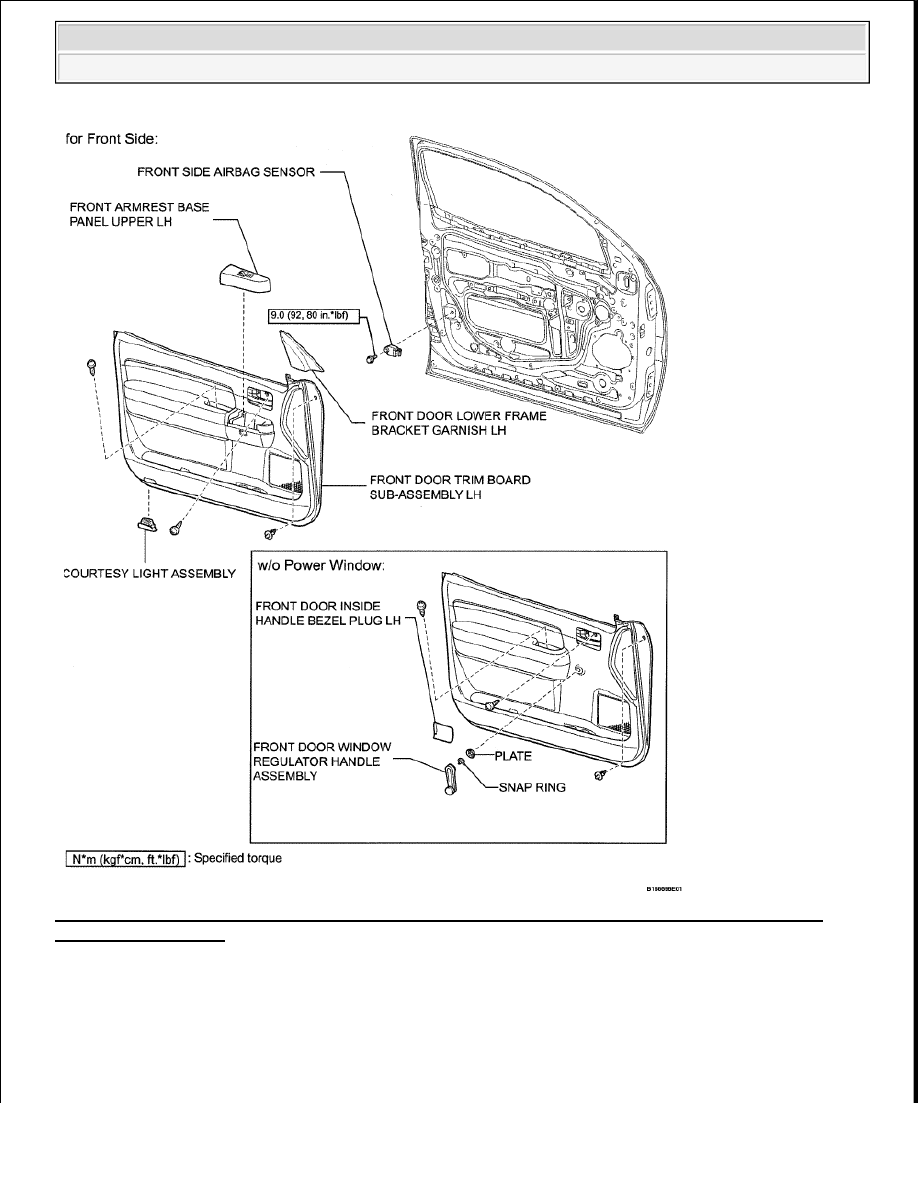

Fig. 372: Identifying Side Airbag Sensor (For Regular Cab) Replacement Components With Torque
Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































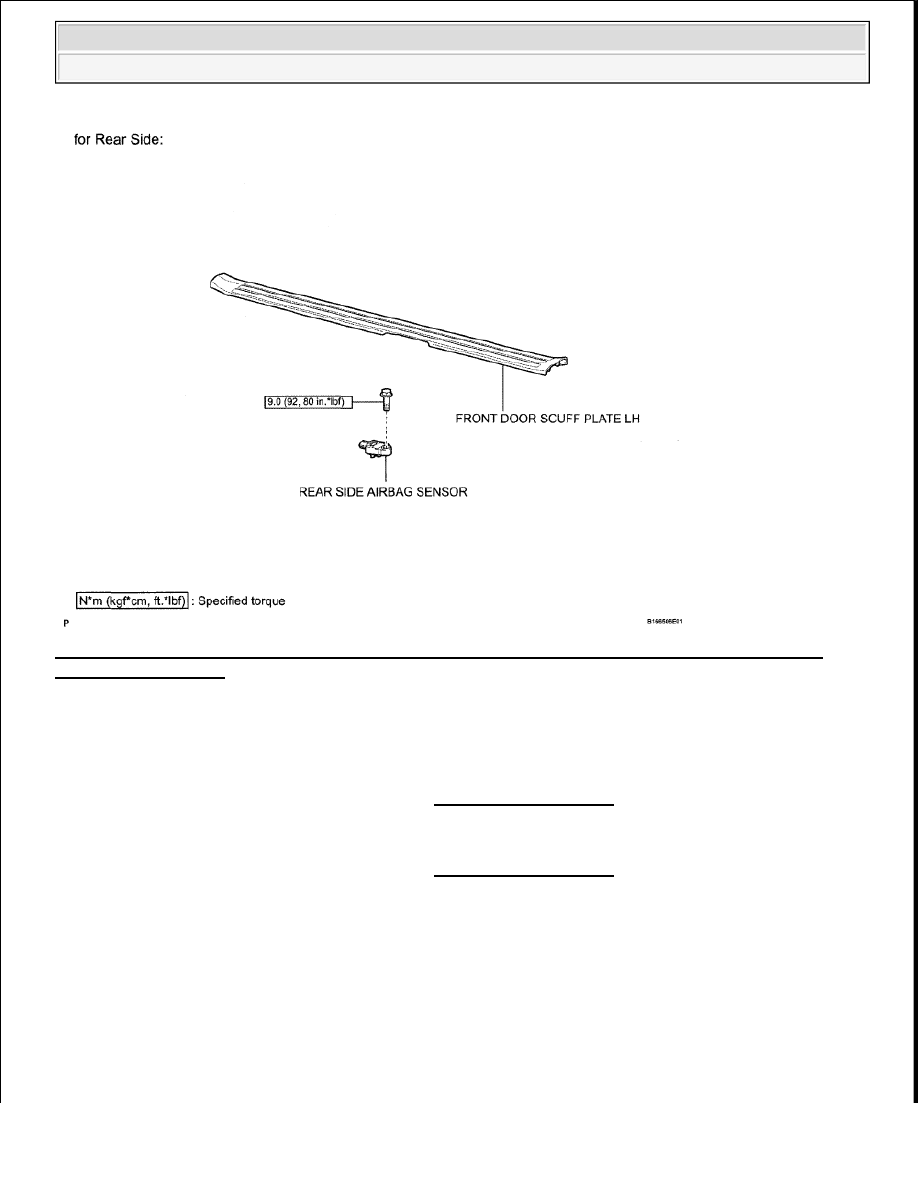

Fig. 373: Identifying Side Airbag Sensor (For Regular Cab) Replacement Components With Torque
Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. CHECK SIDE AIRBAG SENSOR (VEHICLE NOT INVOLVED IN COLLISION)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

2. CHECK SIDE AIRBAG SENSOR (VEHICLE INVOLVED IN COLLISION AND AIRBAG HAS

NOT DEPLOYED)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

b. When the center pillar of the vehicle or its area is damaged, check if there is any damage to the side

airbag sensor. If there are any defects as mentioned below, replace the side airbag sensor with a
new one:



Cracks, dents or chips on the sensor housing.



Cracks or other damage to the connector.



Peeling off of the label or damage to the serial number.

CAUTION: For removal and installation procedures of the side airbag

sensor, be sure to follow the correct procedure.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































3. CHECK SIDE AIRBAG SENSOR (VEHICLE INVOLVED IN COLLISION AND AIRBAG IS

DEPLOYED)

a. Replace the side airbag sensor.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (for Front Side) (See

DISASSEMBLY )

3. REMOVE FRONT ARMREST BASE PANEL UPPER LH (for Front Side) (See DISASSEMBLY )

4. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (for Front Side) (See

DISASSEMBLY )

5. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH (for Front Side) (See

DISASSEMBLY )

6. REMOVE COURTESY LIGHT ASSEMBLY (for Front Side) (See DISASSEMBLY )

7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (for Front Side) (See

DISASSEMBLY )

8. REMOVE FRONT SIDE AIRBAG SENSOR

a. Disconnect the connector.

b. Remove the screw and side airbag sensor.

CAUTION:



For removal and installation procedures of the side airbag
sensor, be sure to follow the correct procedure.



If the airbags have deployed, replace the side airbag
sensor on the side in which the collision occurred.
Replace both if necessary.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra
