TESTER CONNECTION SPECIFIED CONDITION TABLE

f. Turn the ignition switch OFF.

g. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

h. Measure the resistance according the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

NG: REPLACE FRONT SEAT WIRE RH

OK: Go to next step

5. CHECK FOR DTC

a. Connect the connectors to the occupant classification ECU and the 4 occupant detection sensors.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear any DTCs stored in the memory (see DTC CHECK/CLEAR ).

HINT:



First clear DTCs stored in the occupant classification ECU and then in the center airbag
sensor.



Use the Techstream to clear the DTCs of the occupant classification ECU, otherwise the
DTCs cannot be cleared.

e. Turn the ignition switch OFF.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

Tester Connection

Switch Condition Specified Condition

Y1-11 (SVC1) - Body ground

Ignition switch ON

Below 1 ohms

Y1-12 (SVC2) - Body ground

Y1-5 (SVC3) - Body ground
Y1-6 (SVC4) - Body ground

Tester Connection

Condition Specified Condition

Y1-11 (SVC1) - Body ground

Always

1 Mohms or higher

Y1-12 (SVC2) - Body ground

Y1-5 (SVC3) - Body ground
Y1-6 (SVC4) - Body ground

Y1-11 (SVC1) - Y1-12 (SVC2)

Y1-12 (SVC2) - Y1-5 (SVC3)
Y1-12 (SVC2) - Y1-6 (SVC4)
Y1-11 (SVC1) - Y1-5 (SVC3)



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































g. Using the Techstream, check for DTCs of the occupant classification ECU (see DTC

CHECK/CLEAR ).

OK: DTC B1793 is not output.

HINT:

DTCs other than DTC B1793 may be output at this time, but they are not related to this check.

NG: Go to step 6

OK: USE SIMULATION METHOD TO CHECK (See DIAGNOSIS SYSTEM )

6. REPLACE OCCUPANT CLASSIFICATION ECU

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Replace the occupant classification ECU.



for Manual Seat (see FRONT SEAT ASSEMBLY (FOR FOLD DOWN SEAT TYPE) )



for Power Seat (see FRONT SEAT ASSEMBLY (FOR POWER SEAT) )

HINT:

Perform the inspection using parts from a normal vehicle when possible.

7. PERFORM ZERO POINT CALIBRATION

a. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

b. Connect the Techstream to the DLC3.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Using the Techstream, perform the zero point calibration (see INITIALIZATION ).

8. PERFORM SENSITIVITY CHECK

a. Using the Techstream, perform the sensitivity check (see INITIALIZATION ).

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT: END

DTC B1794: OPEN IN OCCUPANT CLASSIFICATION ECU BATTERY POSITIVE LINE

DESCRIPTION

DTC B1794 is set when a malfunction is detected in the occupant classification ECU.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































DTC TROUBLE DETECTION CONDITION TABLE

HINT:



When DTC B1650/32 is detected as a result of troubleshooting the airbag system, perform
troubleshooting for DTC B1794 of the occupant classification system.



Use the Techstream to check for DTCs of the occupant classification ECU, otherwise the DTCs cannot be
read.

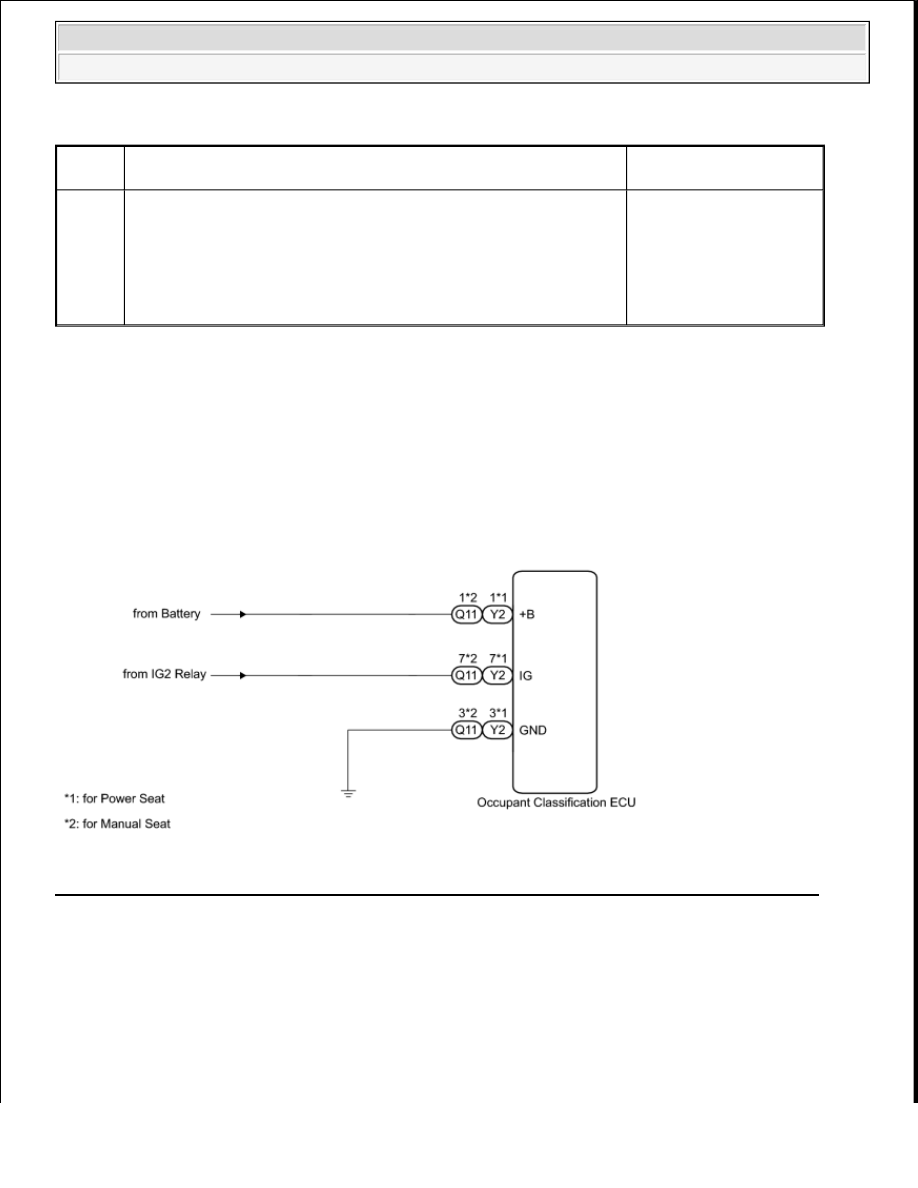

WIRING DIAGRAM

Fig. 225: Identifying Open In Occupant Classification ECU Battery Positive Line - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

DTC

Code

DTC Detection Condition

Trouble Area

B1794

One of following conditions is met:



Occupant classification ECU circuit malfunction



Occupant classification ECU malfunction



Occupant classification ECU receives short circuit to ground
signal in passenger side buckle switch circuit for 2 seconds



Harness or
connector



Occupant
classification ECU

NOTE:

After the ignition switch is turned OFF, the navigation system requires
approximately 90 seconds to record various types of memory and settings. As a
result, after turning the ignition switch OFF, wait 90 seconds or more before
disconnecting the cable from the negative (-) battery terminal.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































1. CHECK FOR DTC

a. Turn the ignition switch ON, and wait for at least 60 seconds.

b. Clear any DTCs stored in the memory (see DTC CHECK/CLEAR ).

HINT:



First clear DTCs stored in the occupant classification ECU and then in the center airbag
sensor.



Use the Techstream to clear the DTCs of the occupant classification ECU, otherwise the
DTCs cannot be cleared.

c. Turn the ignition switch OFF, and wait for at least 10 seconds.

d. Turn the ignition switch ON, and wait for at least 60 seconds.

e. Using the Techstream, check for DTCs of the occupant classification ECU (see DTC

CHECK/CLEAR ).

OK: DTC B1794 is not output.

HINT:

DTCs other than DTC B1794 may be output at this time, but they are not related to this check.

NG: Go to step 2

OK: USE SIMULATION METHOD TO CHECK (See DIAGNOSIS SYSTEM )

2. CHECK CONNECTION OF CONNECTOR

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Check that the connectors are properly connected to the center airbag sensor, occupant detection

sensors and occupant classification ECU.

OK: Connectors are properly connected.

NG: CONNECT CONNECTOR

OK: Go to next step

3. CHECK CONNECTOR

a. Check that the connectors (on the occupant classification ECU side) are not damaged (see

ELECTRONIC CIRCUIT INSPECTION PROCEDURE ).

OK: Connectors are not deformed or damaged.

NG: REPLACE HARNESS OR CONNECTOR
