HINT:



Perform the simulation method by selecting "check mode" (signal check) with the Techstream (see
CHECK MODE PROCEDURE ).



After selecting "check mode" (signal check), perform the simulation method by wiggling each connector
of the airbag system or driving the vehicle on various types of roads (see CHECK MODE
PROCEDURE ).

1. CHECK STEERING PAD (DRIVER SIDE SQUIB)

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect the Z4 connector from the steering pad.

d. Connect the white wire side of SST (resistance: 2.1 ohms) to connector E (orange connector).

SST 09843-18061

e. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Clear the DTCs (see DTC CHECK/CLEAR ).

h. Turn the ignition switch OFF.

i. Turn the ignition switch ON, and wait for at least 60 seconds.

j. Check for DTCs (see DTC CHECK/CLEAR ).

OK: DTC B1800, B1801, B1802 or B1803 is not output.

HINT:

Codes other than DTC B1800, B1801, B1802, B1803 maybe output at this time, but they are not
related to this check.

settings. As a result, after turning the ignition switch OFF, wait 90 seconds
or more before disconnecting the cable from the negative (-) battery
terminal.

CAUTION: Never connect the tester to the steering pad (driver side squib)

for measurement, as this may lead to a serious injury due to
airbag deployment.

NOTE:



Do not forcibly insert SST into the terminals of the connector
when connecting SST.



Insert SST straight into the terminals of the connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

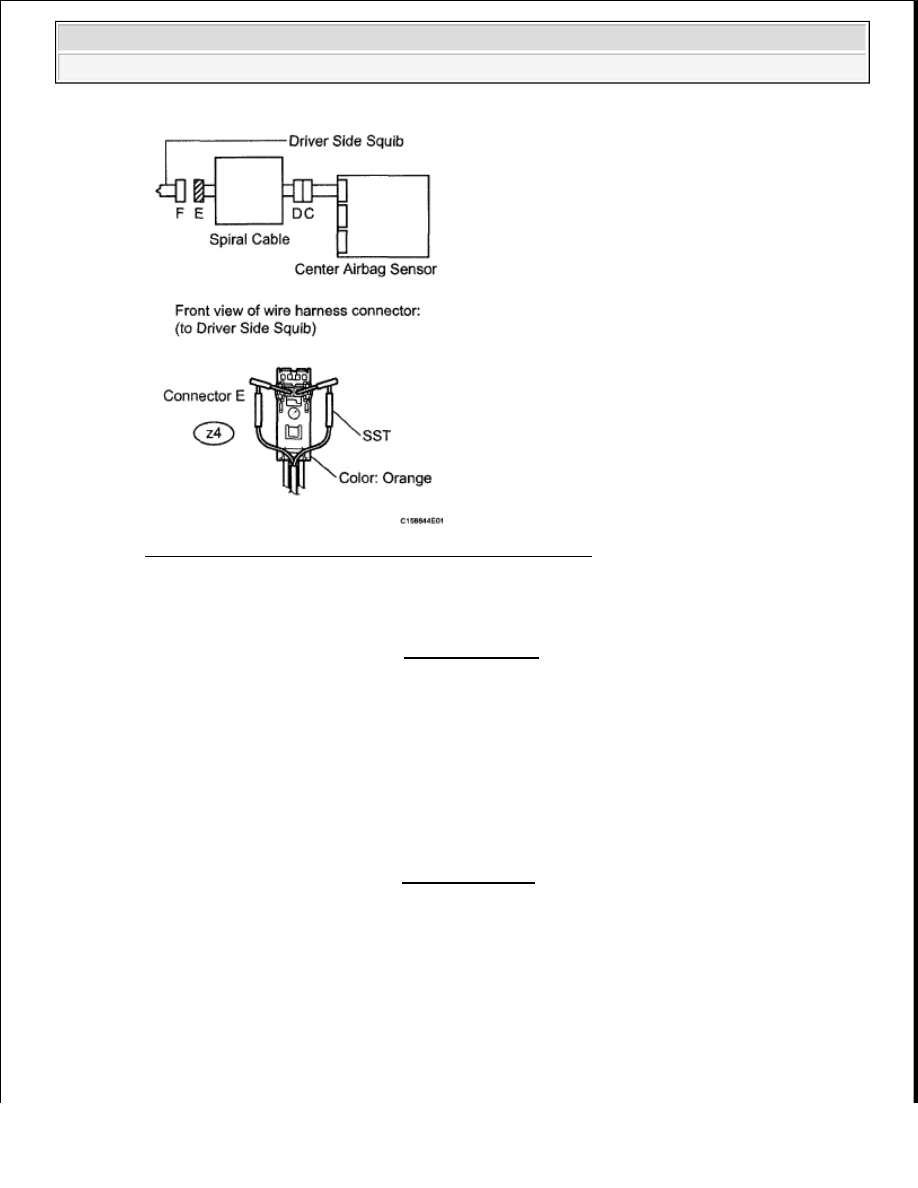

Fig. 145: Identifying Steering Pad Connector Terminal Z4
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 2

OK: REPLACE STEERING PAD (See STEERING PAD )

2. CHECK CONNECTOR

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect SST from connector E.

d. Check that the spiral cable connectors (on the steering pad side) are not damaged.

OK: The lock button is not disengaged, or the claw of the lock is not deformed or damaged.

NG: REPLACE SPIRAL CABLE (See SPIRAL CABLE )

OK: Go to next step

3. CHECK DRIVER SIDE SQUIB CIRCUIT

a. Disconnect the connectors from the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON.

d. Measure the voltage according to the value(s) in the table below.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Turn the ignition switch OFF.

f. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

g. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

h. Release the activation prevention mechanism built into connector B (see DIAGNOSIS

SYSTEM ).

i. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition Specified Condition

Z4-1 (D-) - Body ground

Ignition switch ON

Below 1 V

Z4-2 (D+) - Body ground

Tester Connection Condition Specified Condition

Z4-1 (D-) - Z4-2 (D+) Always

Below 1 ohms

Tester Connection

Condition Specified Condition

Z4-1 (D-) - Z4-2 (D+)

Always

1 Mohms or higher

Z4-1 (D-) - Body ground

Z4-2 (D+) - Body ground



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

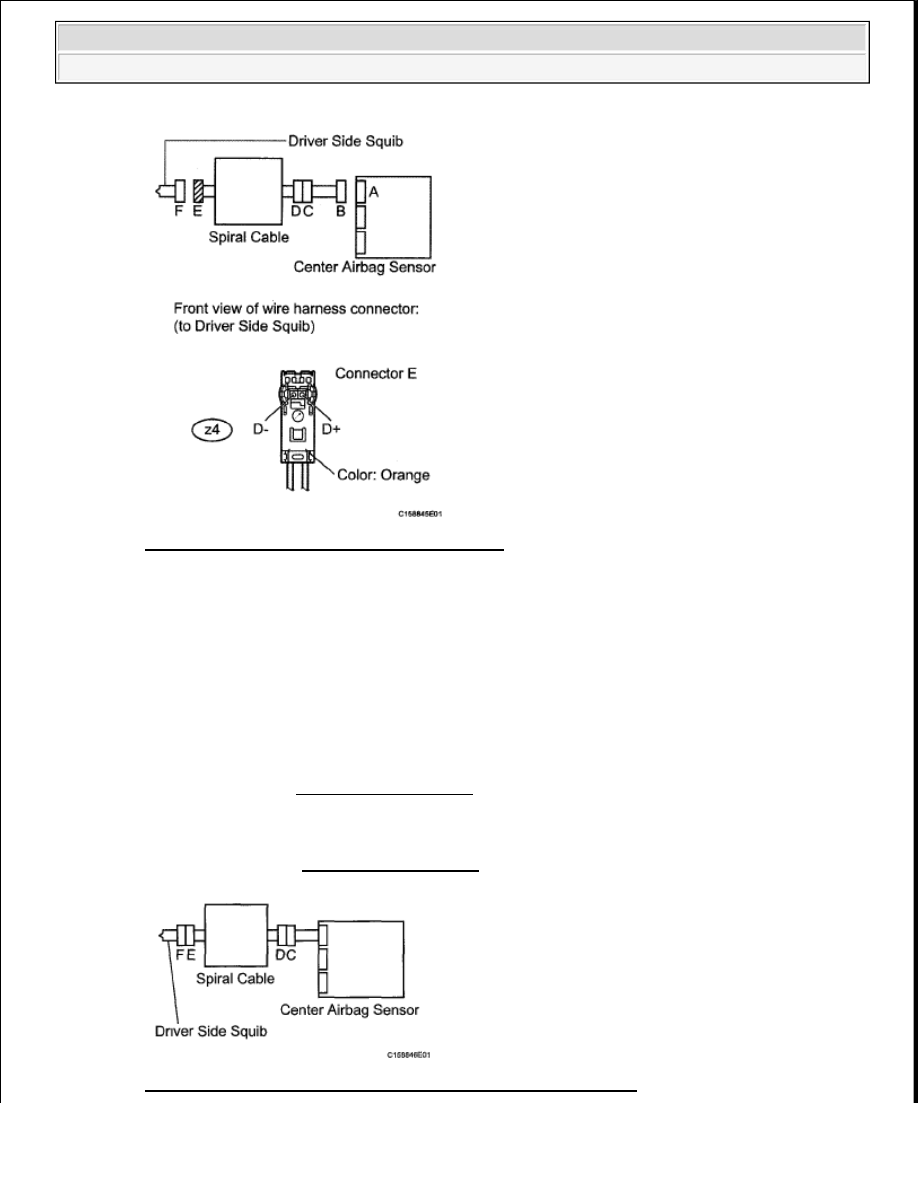

Fig. 146: Identifying Driver Side Squib Circuit
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 5

OK: Go to next step

4. CHECK CENTER AIRBAG SENSOR

a. Connect the connectors to the steering pad and the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear the DTCs (see DTC CHECK/CLEAR ).

e. Turn the ignition switch OFF.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Check for DTCs (see DTC CHECK/CLEAR ).

Fig. 147: Identifying Driver Side Squib & Center Airbag Sensor
