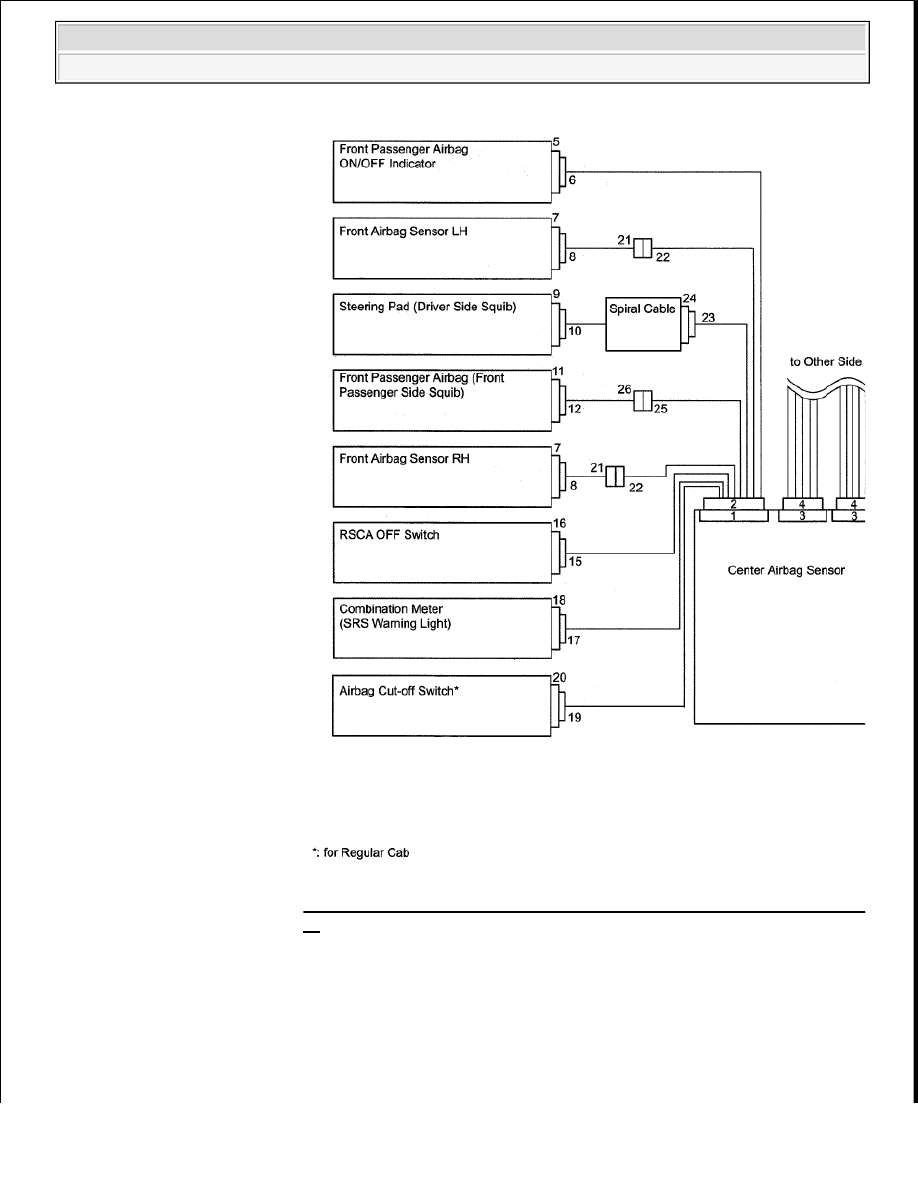

Fig. 45: Identifying Activation Prevention Mechanism Block Diagra



3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

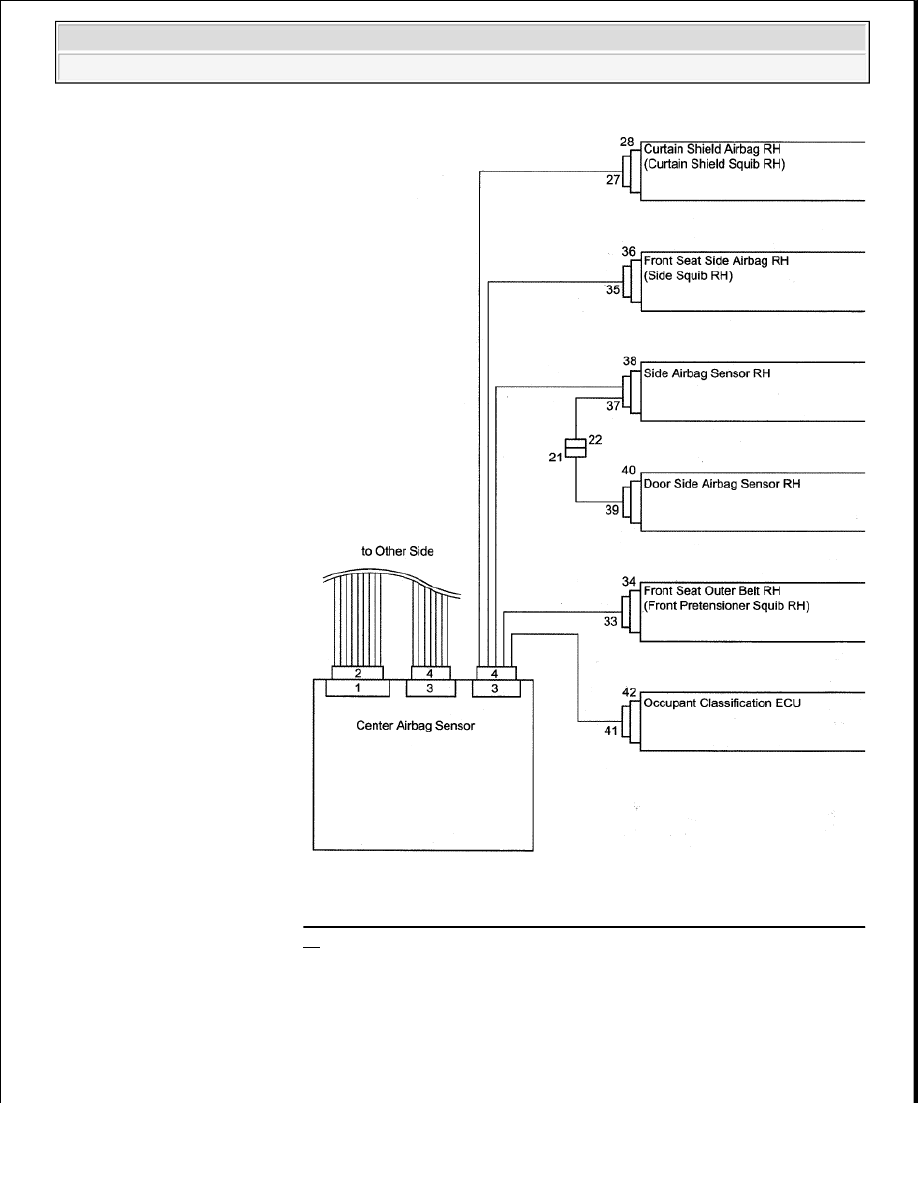

Fig. 46: Identifying Activation Prevention Mechanism Block Diagra



3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

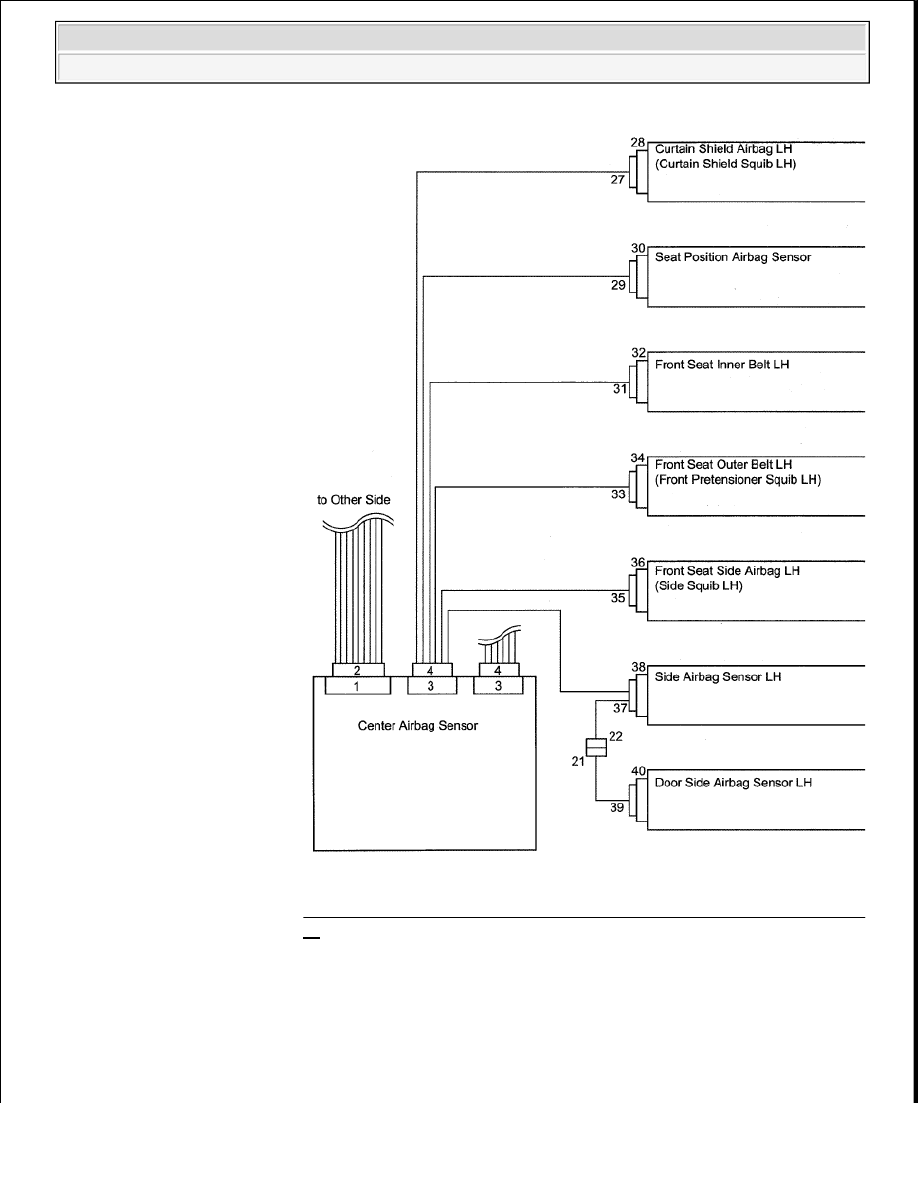

Fig. 47: Identifying Activation Prevention Mechanism Block Diagra



3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































DTC CHECK/CLEAR

1. CHECK DTC (Using SST Check Wire)

a. Check the DTCs (Present trouble code).

1. Turn the ignition switch ON, and wait for approximately 60 seconds.

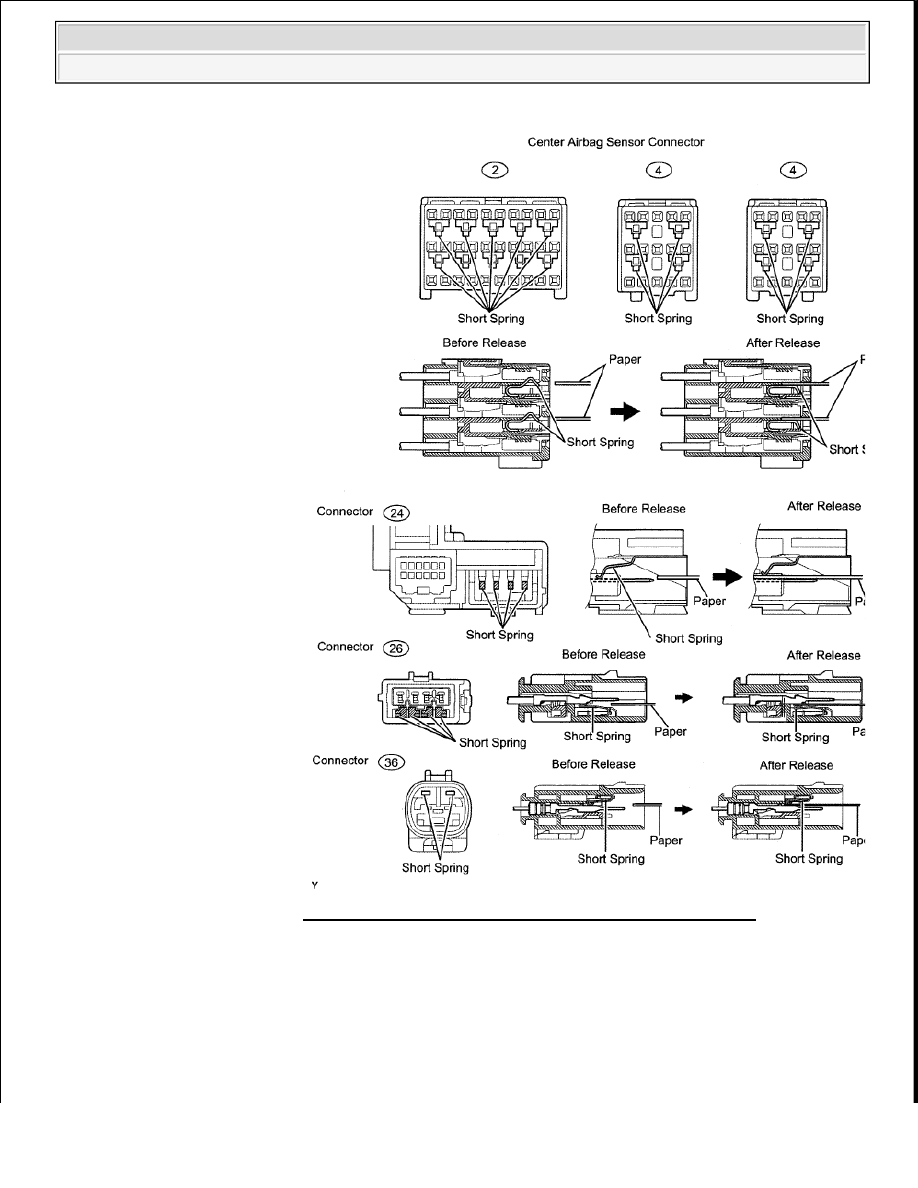

Fig. 48: Identifying Activation Prevention Mechanism
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra
