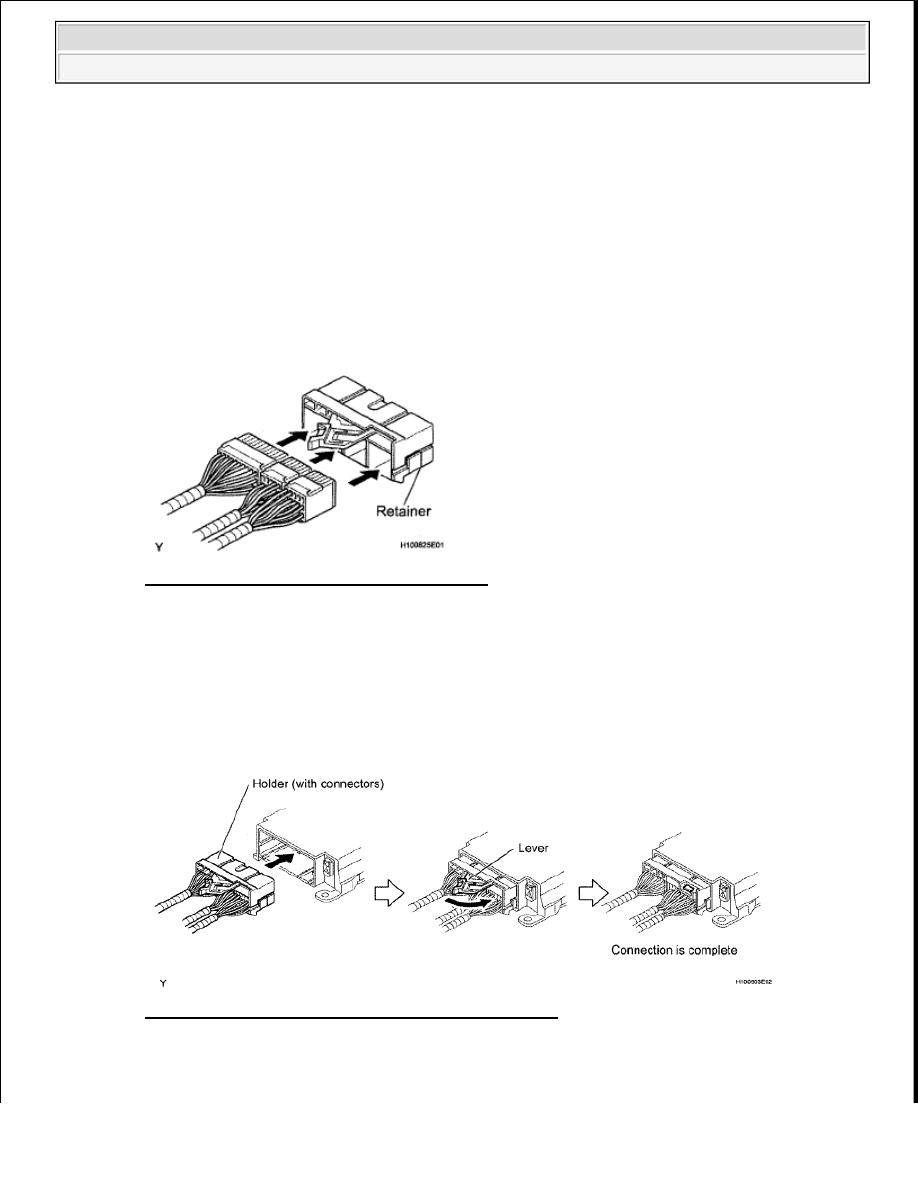

c. Install the holder.

1. Install the connectors to the holder. (When locked, a click sound can be heard.)

HINT:

The retainer is locked when the holder is connected.

11. CONNECTION OF CONNECTOR FOR CENTER AIRBAG SENSOR

a. Firmly insert the holder (with connectors) into the center airbag sensor until it cannot be pushed

any further.

Fig. 20: Identifying Holder With Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Push the lever to connect the holder (with connectors). (When locked, a click sound can be heard.)

HINT:

The holder slides into the center airbag sensor when it is being connected. Be sure not to hold the
holder while connecting, as it may result in an insecure fit.

Fig. 21: Identifying Center Airbag Sensor Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. DISCONNECTION OF CONNECTOR FOR FRONT AIRBAG SENSOR AND DOOR SIDE



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































AIRBAG SENSOR

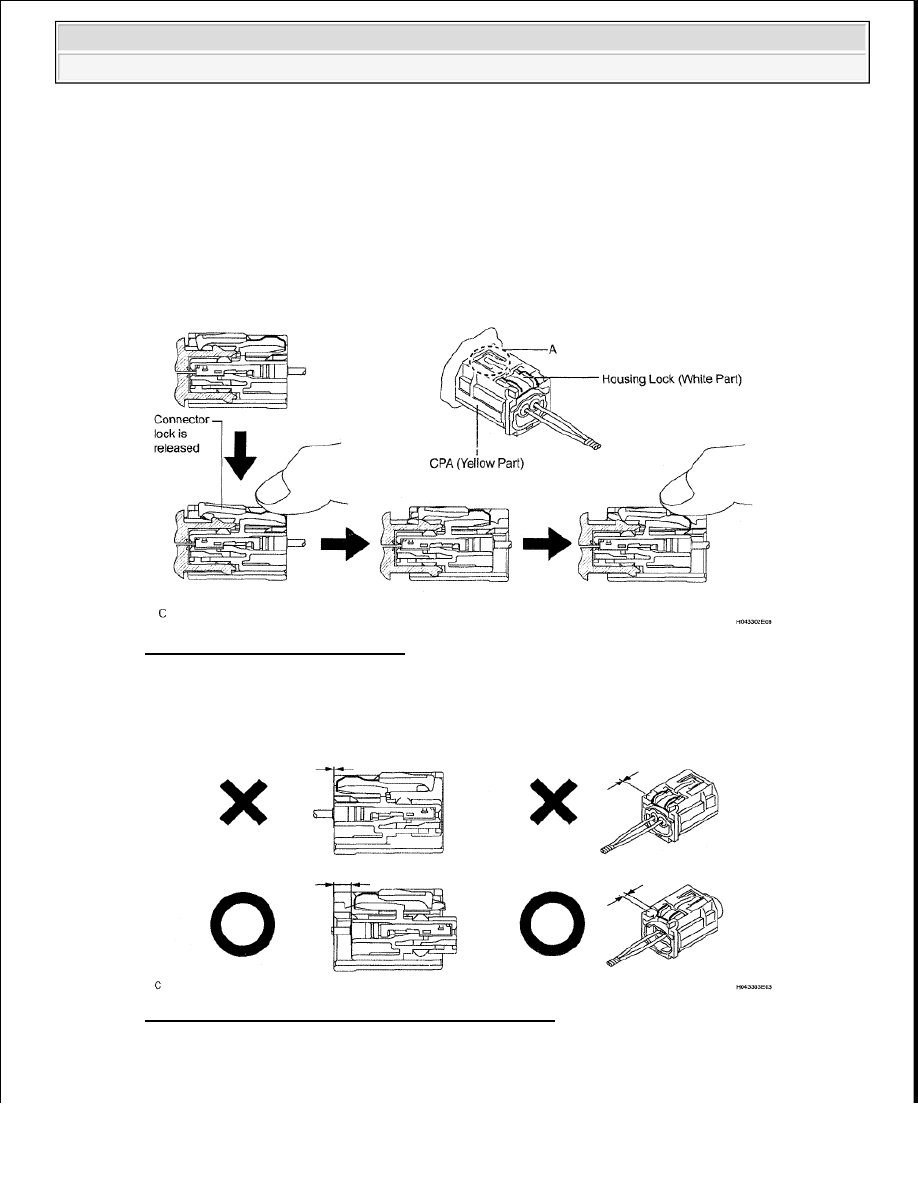

a. Push down the housing lock (white part) and slide the CPA (yellow part). (At this time, the

connector cannot be disconnected yet.)

b. Push down the housing lock (white part) again and disconnect the connector.

HINT:

Do not push down the A part shown below when disconnecting.

Fig. 22: Identifying Housing Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. After disconnecting the connector, check that the position of the housing lock (white part) is as

shown below.

Fig. 23: Identifying Proper Position Of Housing Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. CONNECTION OF CONNECTOR FOR FRONT AIRBAG SENSOR AND DOOR SIDE AIRBAG



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































SENSOR

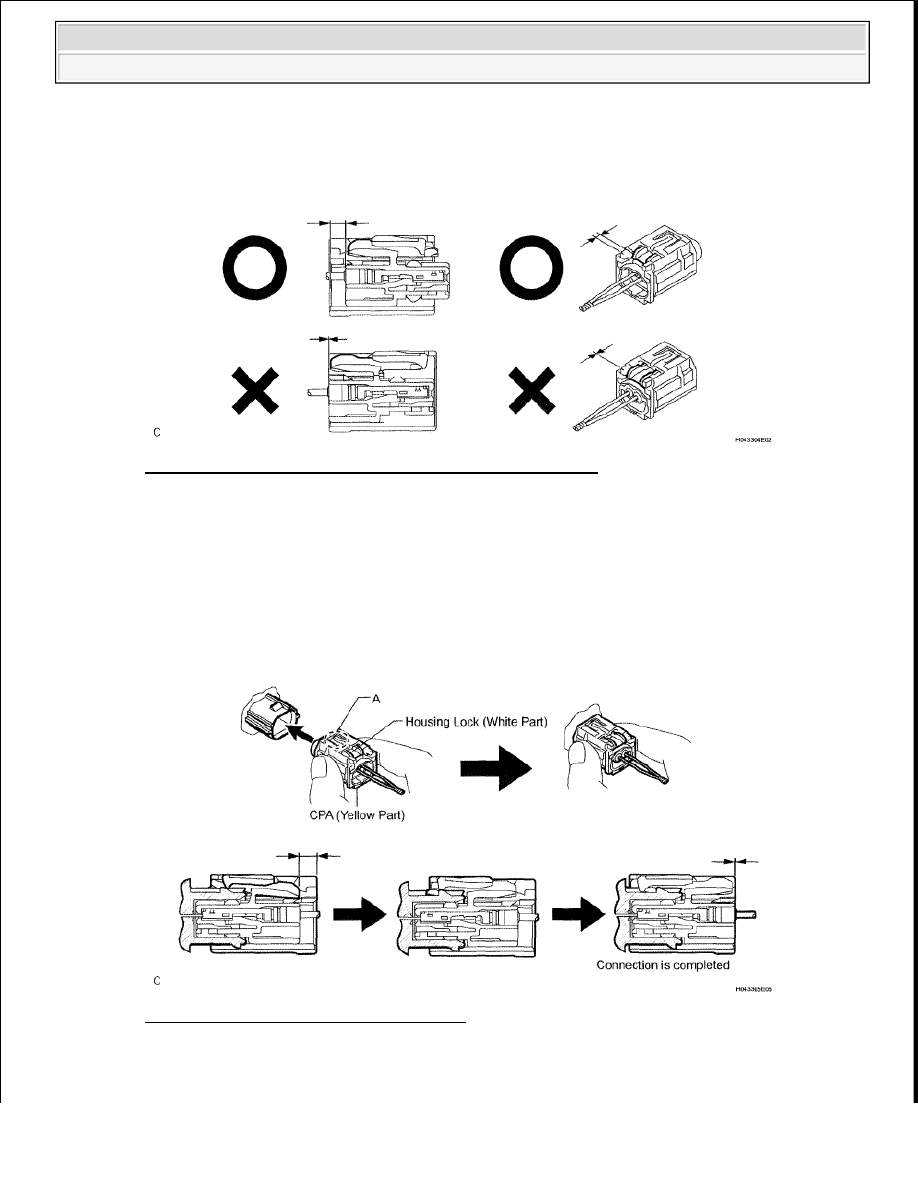

a. Before connecting the connectors, check that the position of the housing lock (white part) is as

shown below.

Fig. 24: Identifying Position Of Housing Lock (White Part)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Be sure to engage the connectors until they are locked. (When locking, make sure that a click sound

can be heard.)

HINT:

When connecting them, the housing lock (white part) slides. Be sure not to hold the housing lock
(white part) and part A, as it may result in an insecure fit.

Fig. 25: Identifying Housing Lock & CPA
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. DISCONNECTION OF CONNECTORS FOR SIDE AIRBAG SENSOR



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































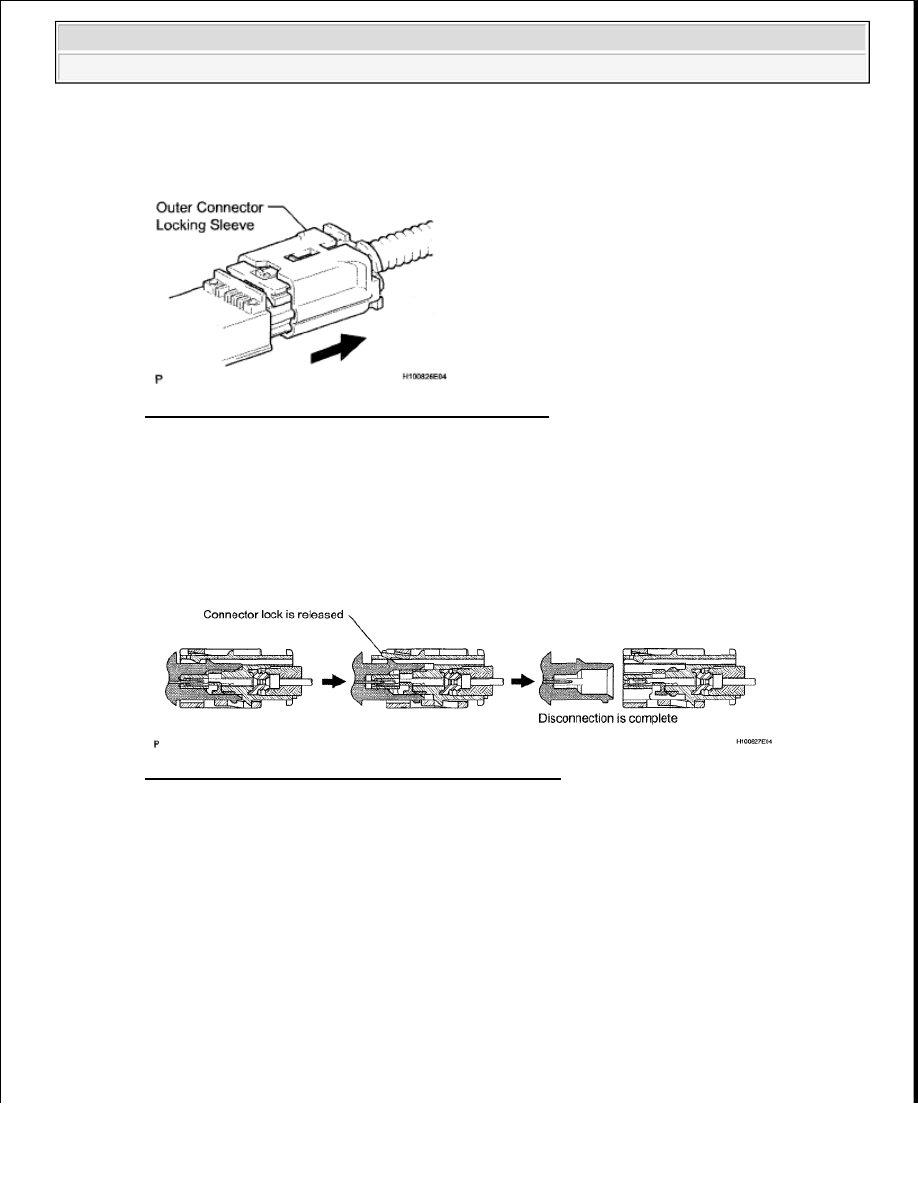

a. While holding the sides of the outer connector locking sleeve, slide the sleeve in the direction

shown by the arrow.

Fig. 26: Identifying Outer Connector Locking Sleeve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. When the connector lock is released, the connectors are disconnected.

HINT:

Be sure to hold both sides of the sleeve. Holding the top and bottom will make disconnection
difficult.

Fig. 27: Identifying Connector Lock Release Direction
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. CONNECTION OF CONNECTORS FOR SIDE AIRBAG SENSOR

a. Connect the connector as shown below (When locking, make sure that the outer connector locking

sleeve returns to its original position and a click sound can be heard).

HINT:

When connecting, the sleeve will slide. Be sure not to hold the sleeve while connecting, as it may
result in an insecure fit.
