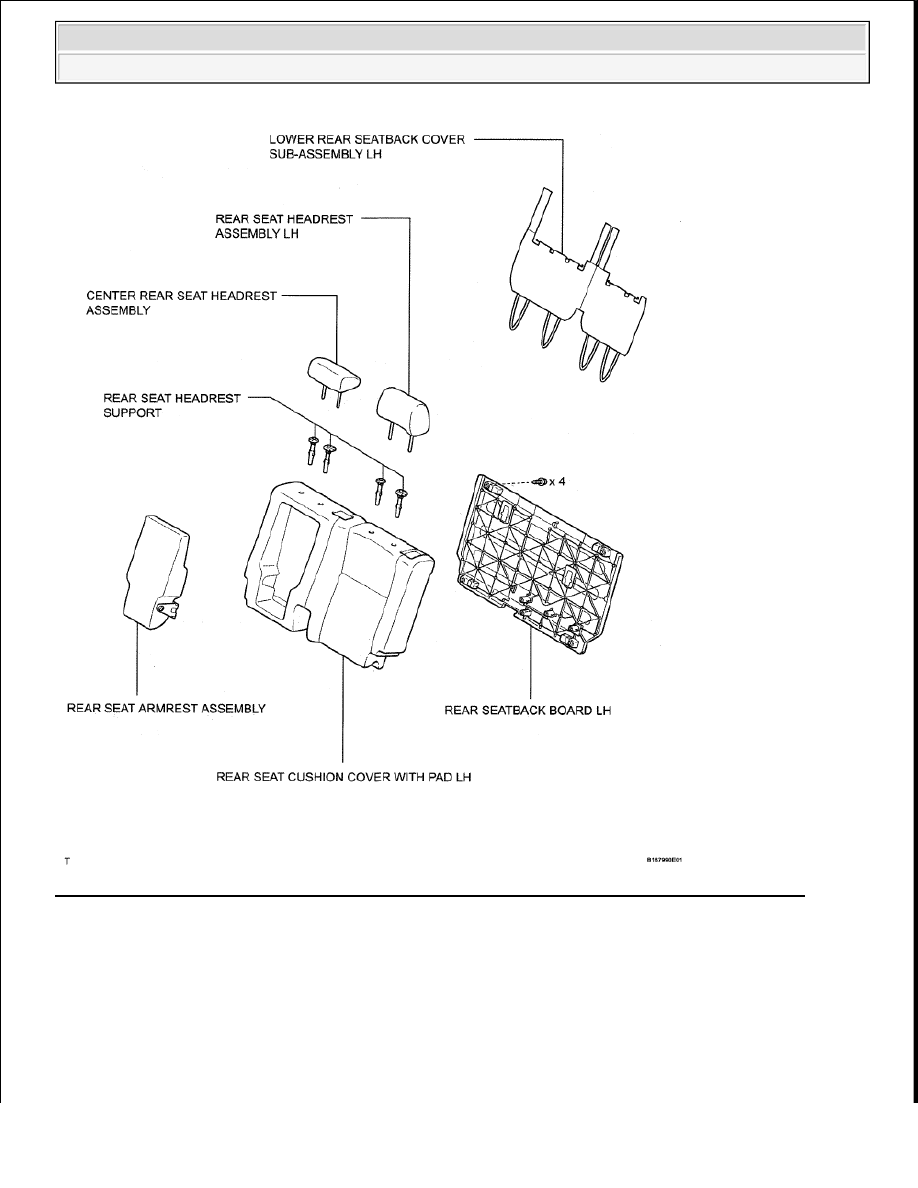

Fig. 171: Identifying Rear Center Seat Outer Belt Assembly Components (For CrewMax) (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

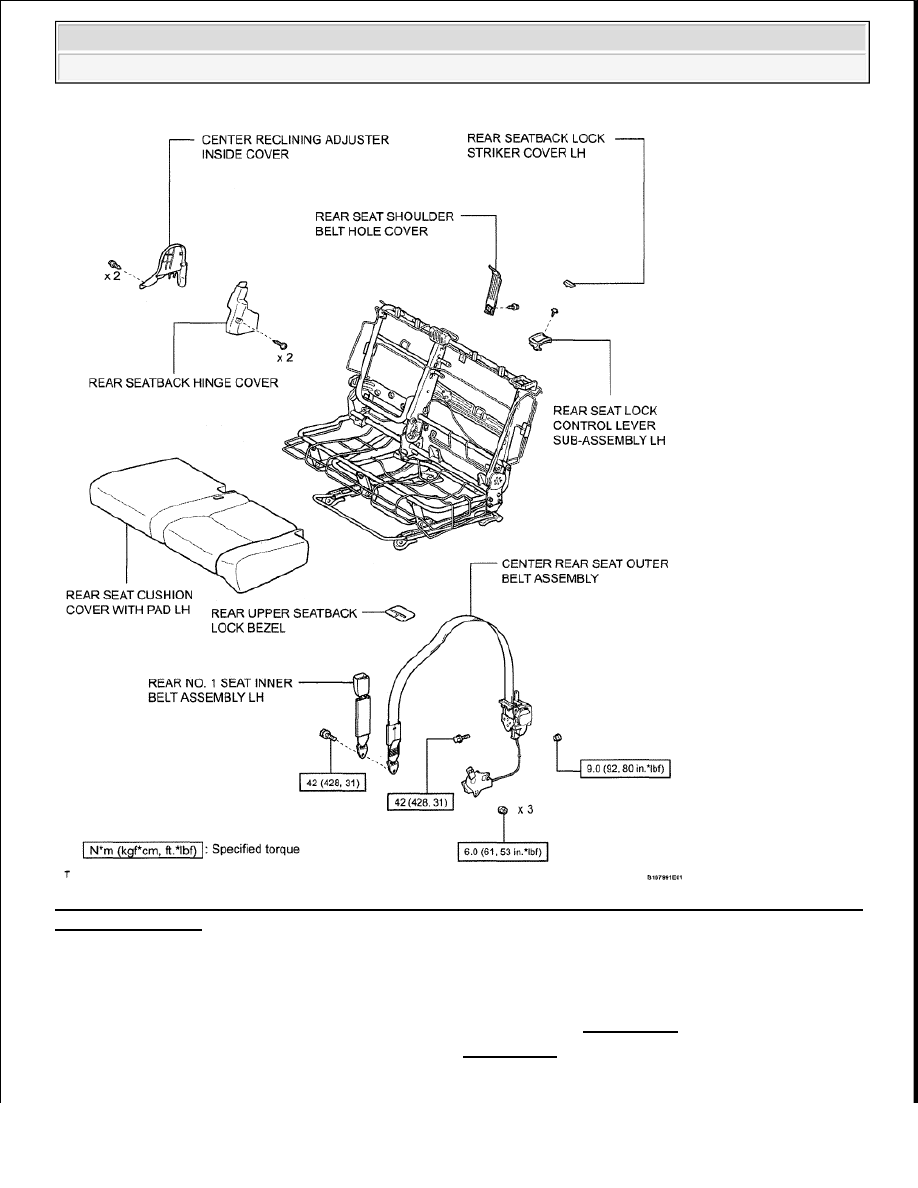

Fig. 172: Identifying Rear Center Seat Outer Belt Assembly Components And Torque Specifications (For
CrewMax) (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT REAR SEAT INNER BELT ASSEMBLY (see REMOVAL )

2. REMOVE REAR SEAT ASSEMBLY LH (See REMOVAL )

3. DISCONNECT CENTER REAR SEAT OUTER BELT ASSEMBLY



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































a. Remove the bolt and disconnect the seat belt anchor.

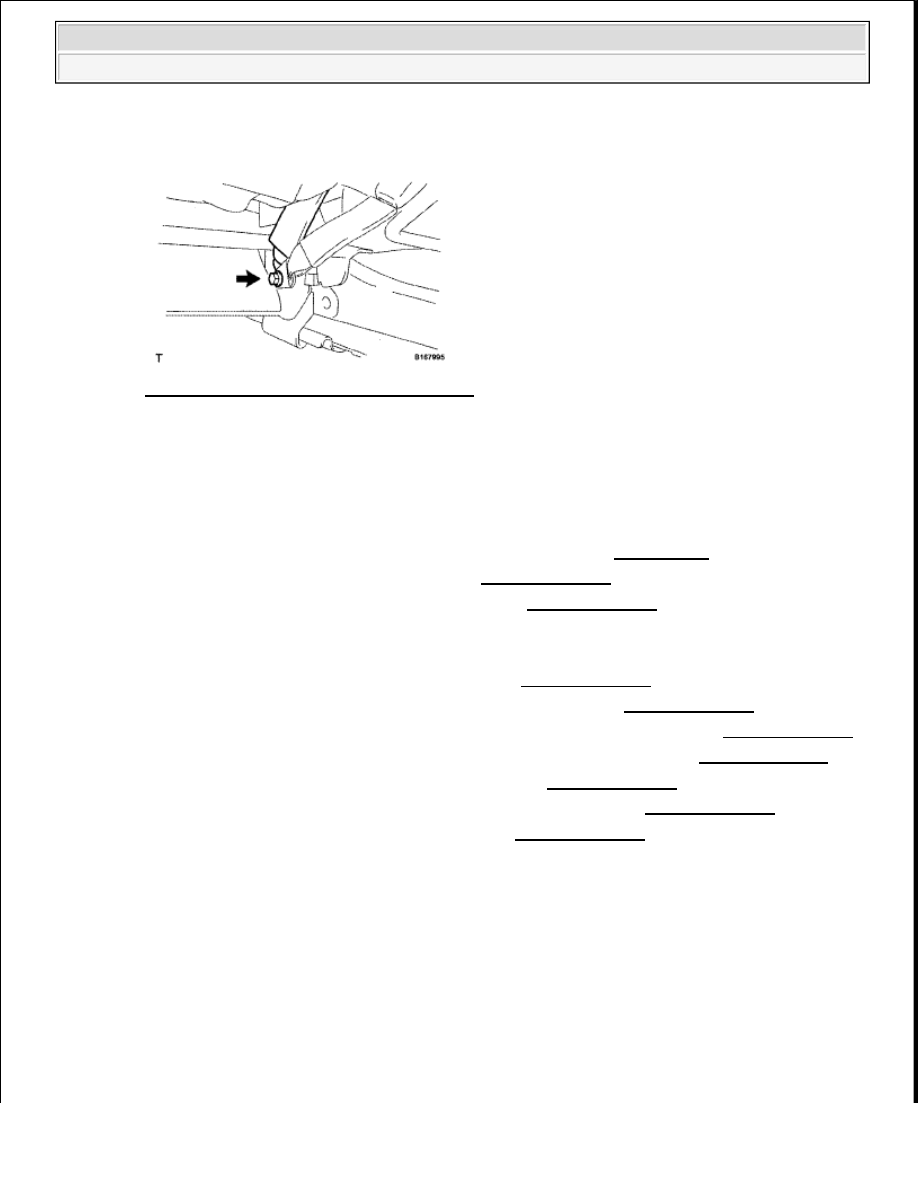

Fig. 173: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

The rear No. 1 seat inner belt is fixed with the same bolt as the rear center seat outer belt's anchor.
Therefore, it becomes disconnected when the bolt is removed.

4. REMOVE REAR SEAT CUSHION COVER WITH PAD LH (See REMOVAL )

5. REMOVE REAR SEATBACK BOARD LH (See DISASSEMBLY )

6. REMOVE REAR SEAT ARMREST ASSEMBLY (See DISASSEMBLY )

7. REMOVE REAR SEAT HEADREST ASSEMBLY LH

8. REMOVE CENTER REAR SEAT HEADREST ASSEMBLY

9. REMOVE REAR SEAT HEADREST SUPPORT (See DISASSEMBLY )

10. REMOVE REAR SEATBACK LOCK STRIKER COVER LH (See DISASSEMBLY )

11. REMOVE REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY LH (See DISASSEMBLY )

12. REMOVE LOWER REAR SEATBACK COVER SUB-ASSEMBLY LH (See DISASSEMBLY )

13. REMOVE REAR SEATBACK COVER WITH PAD (See DISASSEMBLY )

14. REMOVE CENTER RECLINING ADJUSTER INSIDE COVER (See DISASSEMBLY )

15. REMOVE REAR SEATBACK HINGE COVER (See DISASSEMBLY )

16. REMOVE REAR SEAT SHOULDER BELT HOLE COVER

a. Remove the screw and the cover.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































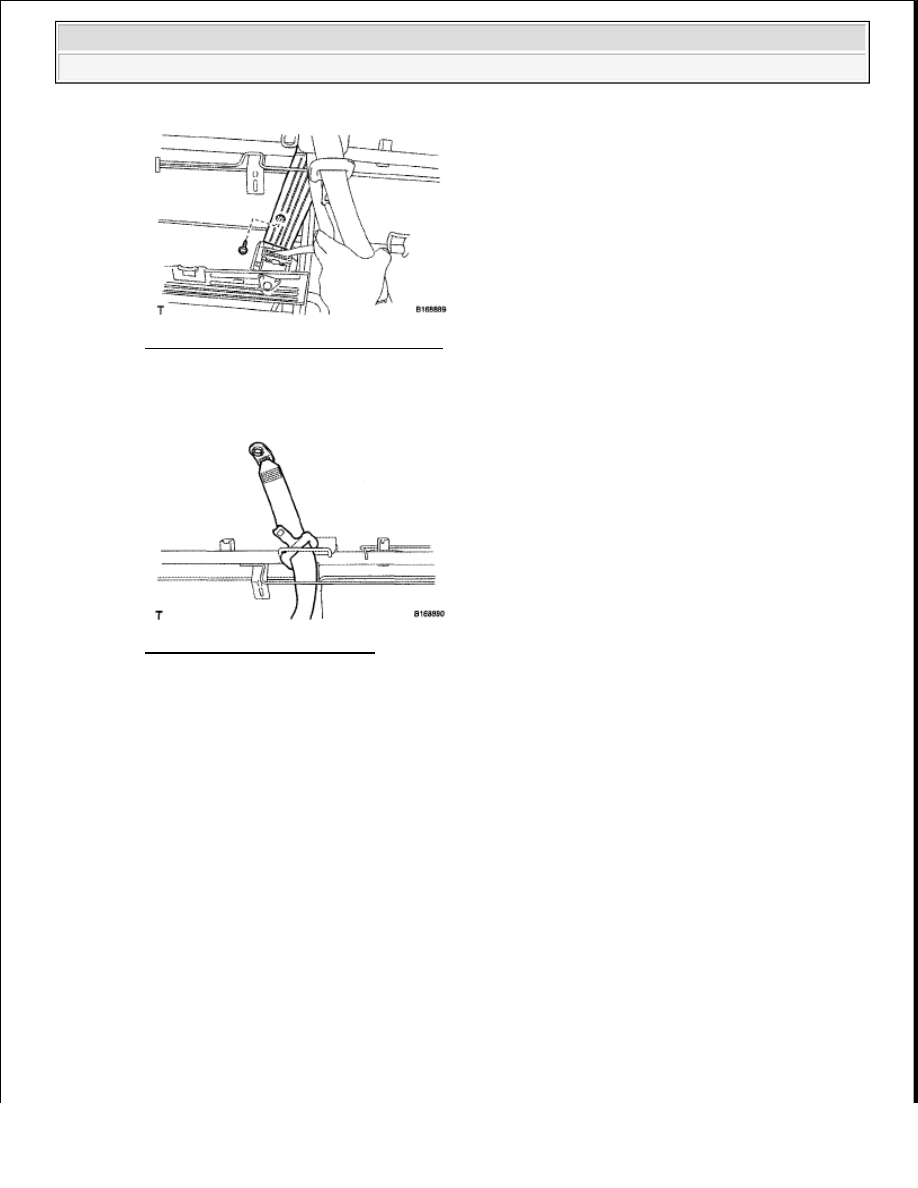

Fig. 174: Identifying Cover And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the seat belt as shown in the illustration.

Fig. 175: Identifying Seat Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Remove the 3 nuts and belt sensor.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
