Toyota Tundra. Manual - part 2536

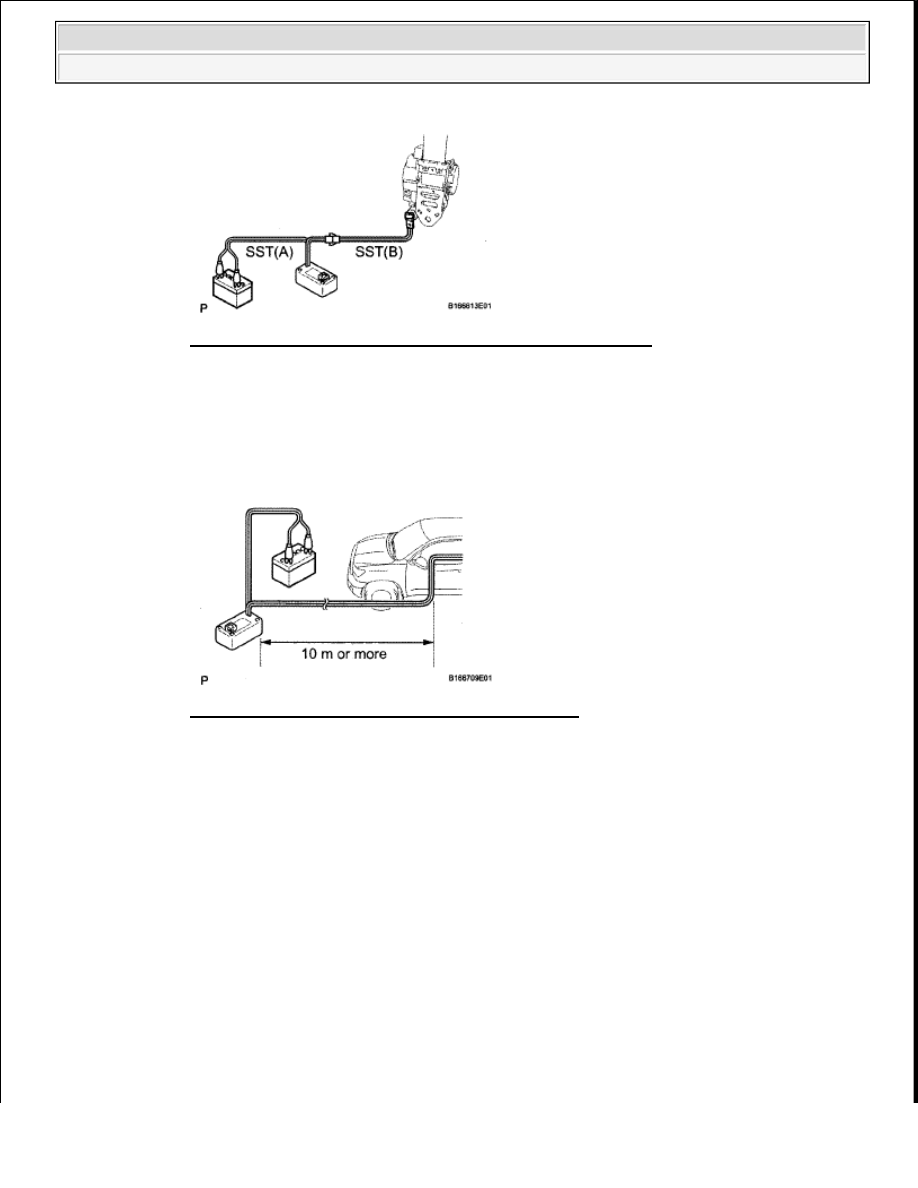

Fig. 66: Connecting SST To SST And Seat Belt Pretensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Move SST at least 10 m (32.8 ft.) away from the front of the vehicle.

Fig. 67: Moving SST Away From Front Of Vehicle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. Close all the doors and windows of the vehicle.

HINT:

Leave a gap in one of the windows for inserting SST wire harness.

5. Connect SST's red clip to the battery's positive (+) terminal and the black clip to the negative

(-) terminal.

e. Activate the seat belt pretensioner.

1. Confirm that no one is inside the vehicle or within 10 m (32.8 ft.) of the vehicle.

2. Press SST activation switch to activate the seat belt pretensioner.

HINT:

NOTE:

To avoid damaging SST connector and wire harness, do not
lock the secondary lock of the twin lock.

NOTE:

Take care not to damage SST wire harness.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































The seat belt pretensioner operates at the same time SST activation switch's LED illuminates.

f. Dispose of the front seat outer belt (with the seat belt pretensioner).

HINT:

When scrapping a vehicle, activate the seat belt pretensioner, and then scrap the vehicle with the
activated front seat outer belt installed.

2. DISPOSE OF FRONT SEAT OUTER BELT ASSEMBLY (WHEN NOT INSTALLED IN

VEHICLE)

a. Remove the front seat outer belt.

1. Wind the seat belt with the retractor.

2. When the seat belt is sufficiently wound, cut the seat belt approximately 100 mm (3.94 in.)

from the retractor, as shown in the illustration.

HINT:

The seat belt is designed so that winding the seat belt before pretensioner activation will
decrease the pulling power of the seat belt during pretensioner activation.

CAUTION:



Do not touch the front seat outer belt for at least 30
minutes after the seat belt pretensioner has been
activated. It is very hot.



Use gloves and safety glasses when handling a front seat
outer belt whose pretensioner has been activated.



Always wash your hands with water after completing the
disposal.



Do not apply water to a front seat outer belt that has an
activated pretensioner.

CAUTION: Be sure to follow the procedures listed below when activating the

seat belt pretensioner.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































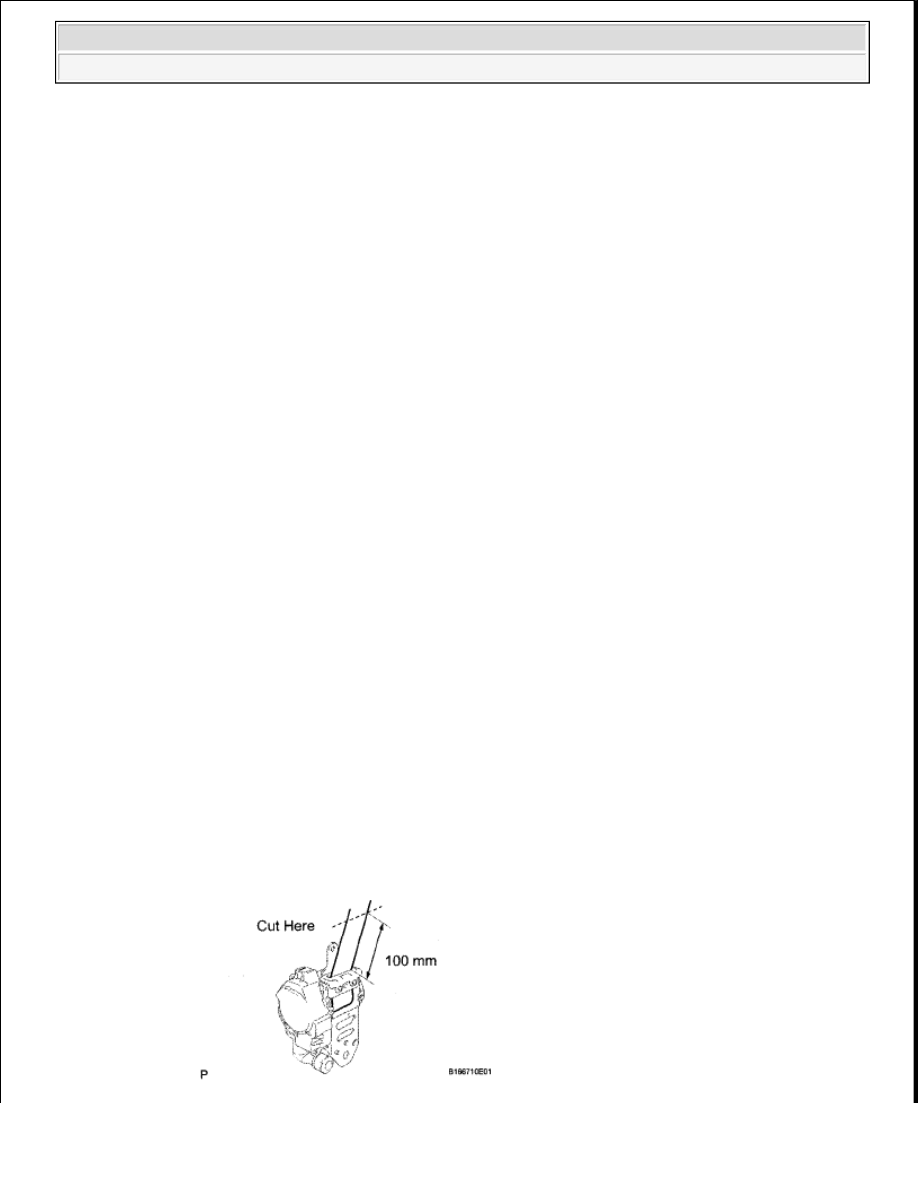

Fig. 68: Identifying Front Seat Outer Belt Cut Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check if SST is functioning properly.

SST 09082-00700,09082-00770

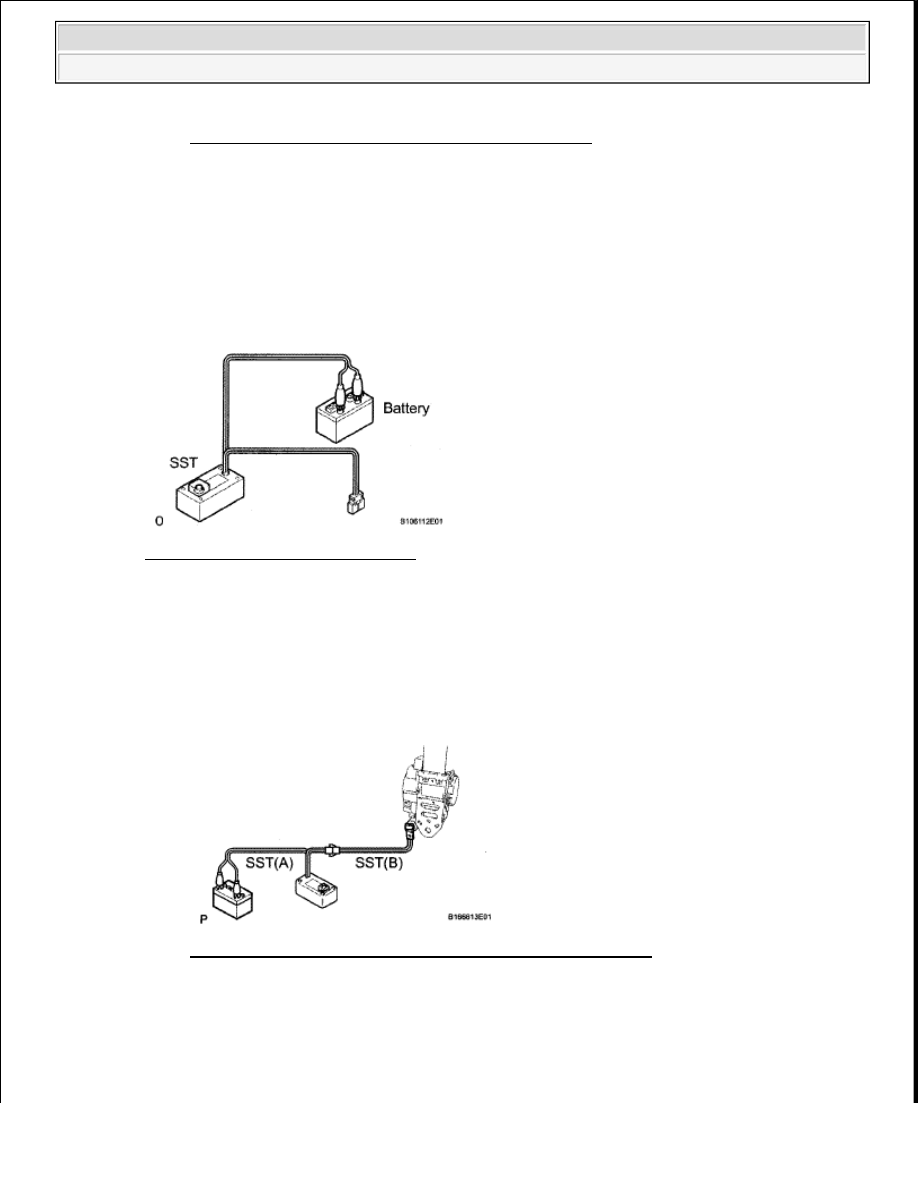

Fig. 69: Checking Function Of SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Prepare SST for activation of the seat belt pretensioner.

1. Connect SST (A) to SST (B). Then connect SST (B)'s connector to the seat belt pretensioner.

Fig. 70: Connecting SST To SST And Seat Belt Pretensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Place the front seat outer belt on the ground and cover it with a tire (with wheel).

CAUTION: When activating a seat belt pretensioner, always use the

specified SST.

NOTE:

To avoid damaging SST connector and wire harness, do not
lock the secondary lock of the twin lock.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

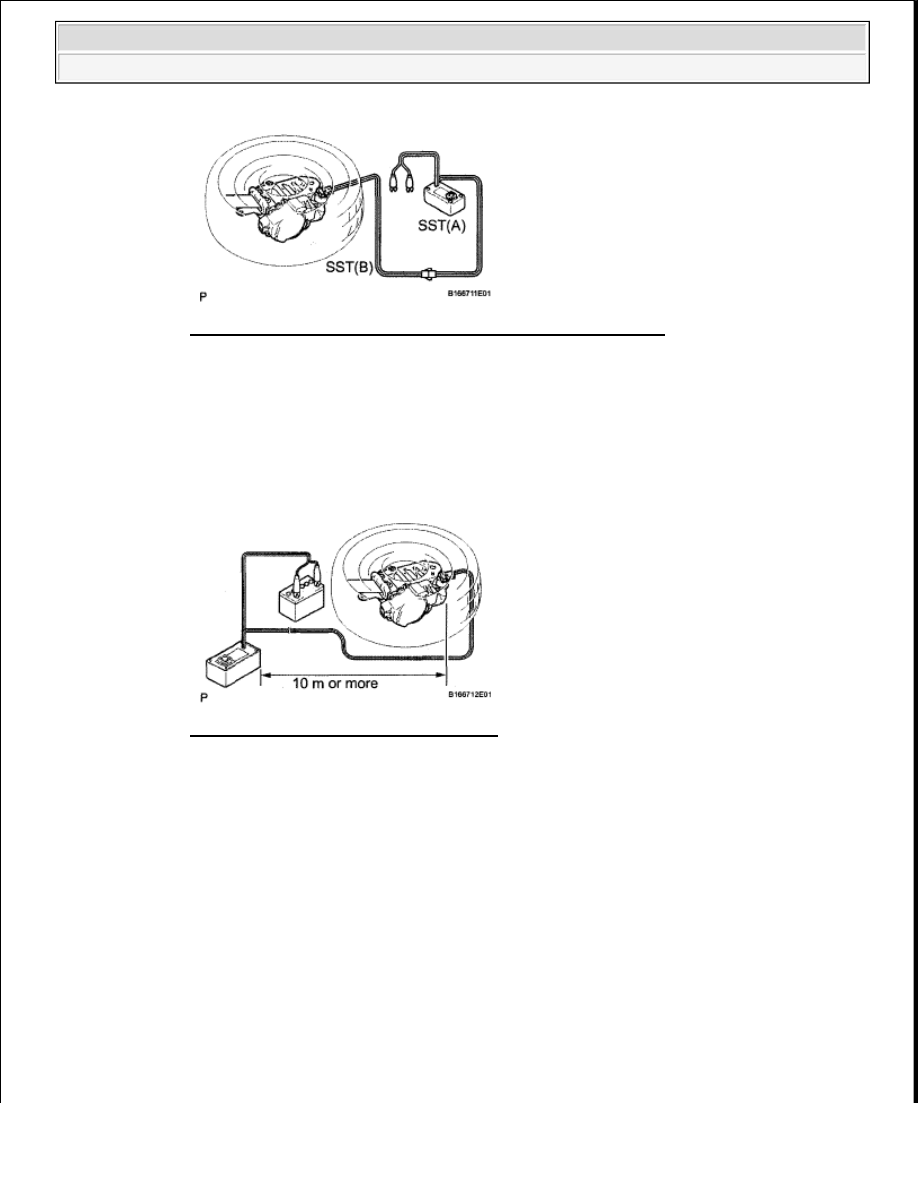

Fig. 71: Placing Front Seat Outer Belt On Ground And Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Move SST at least 10 m (32.8 ft.) away from the wheel.

Fig. 72: Moving SST Away From Wheel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Activate the seat belt pretensioner.

1. Connect SST's red clip to the battery's positive (+) terminal and the black clip to the battery's

negative (-) terminal.

2. Check that no one is within 10 m (32.8 ft.) of the wheel.

3. Press SST activation switch to activate the seat belt pretensioner.

HINT:

The seat belt pretensioner operates at the same time SST activation switch's LED illuminates.

e. Dispose of the front seat outer belt (with the seat belt pretensioner).

NOTE:

Set up the front seat outer belt as shown in the illustration.

NOTE:

Take care not to damage SST wire harness.

CAUTION:



Do not touch the front seat outer belt for at least 30
minutes after the seat belt pretensioner has been



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
