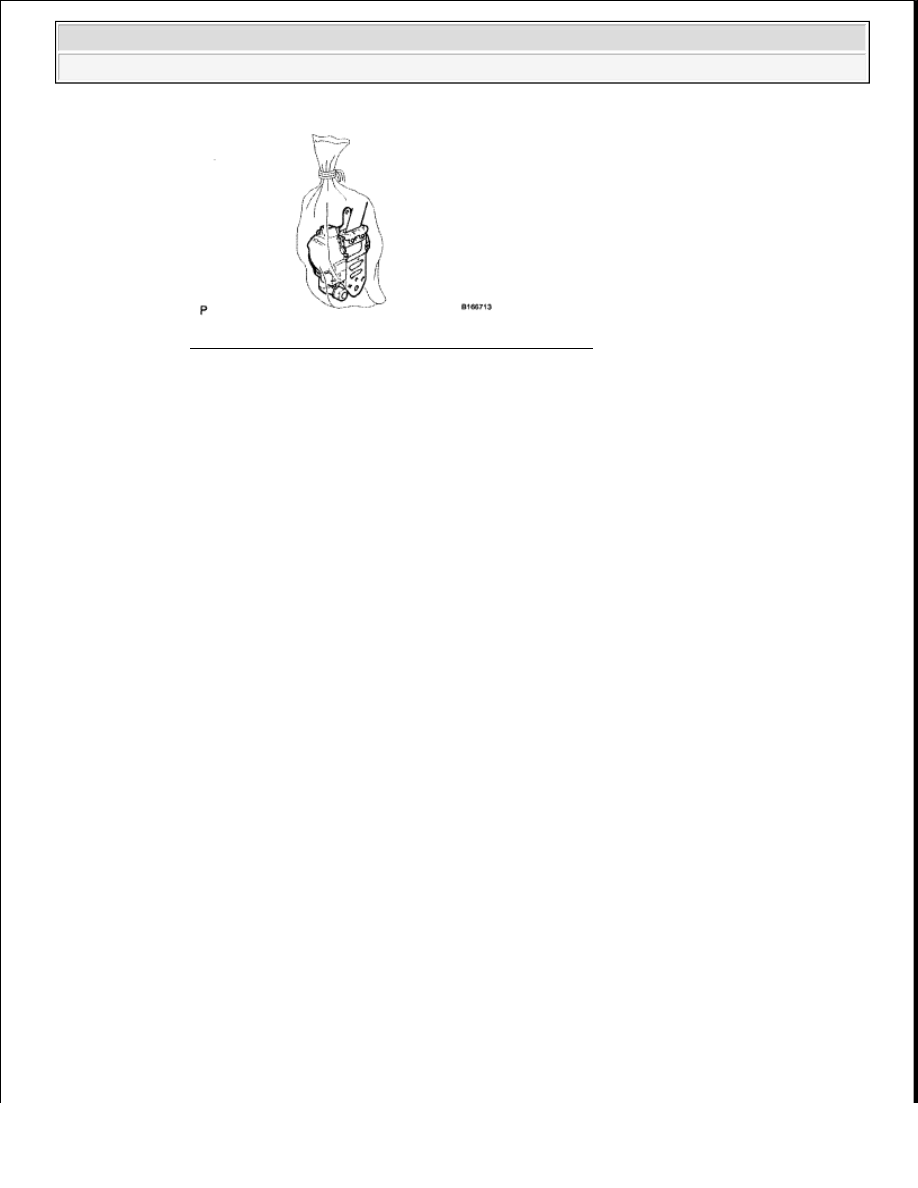

Fig. 46: Placing Front Seat Outer Belt In Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

FRONT SEAT OUTER BELT ASSEMBLY (FOR CREWMAX)

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

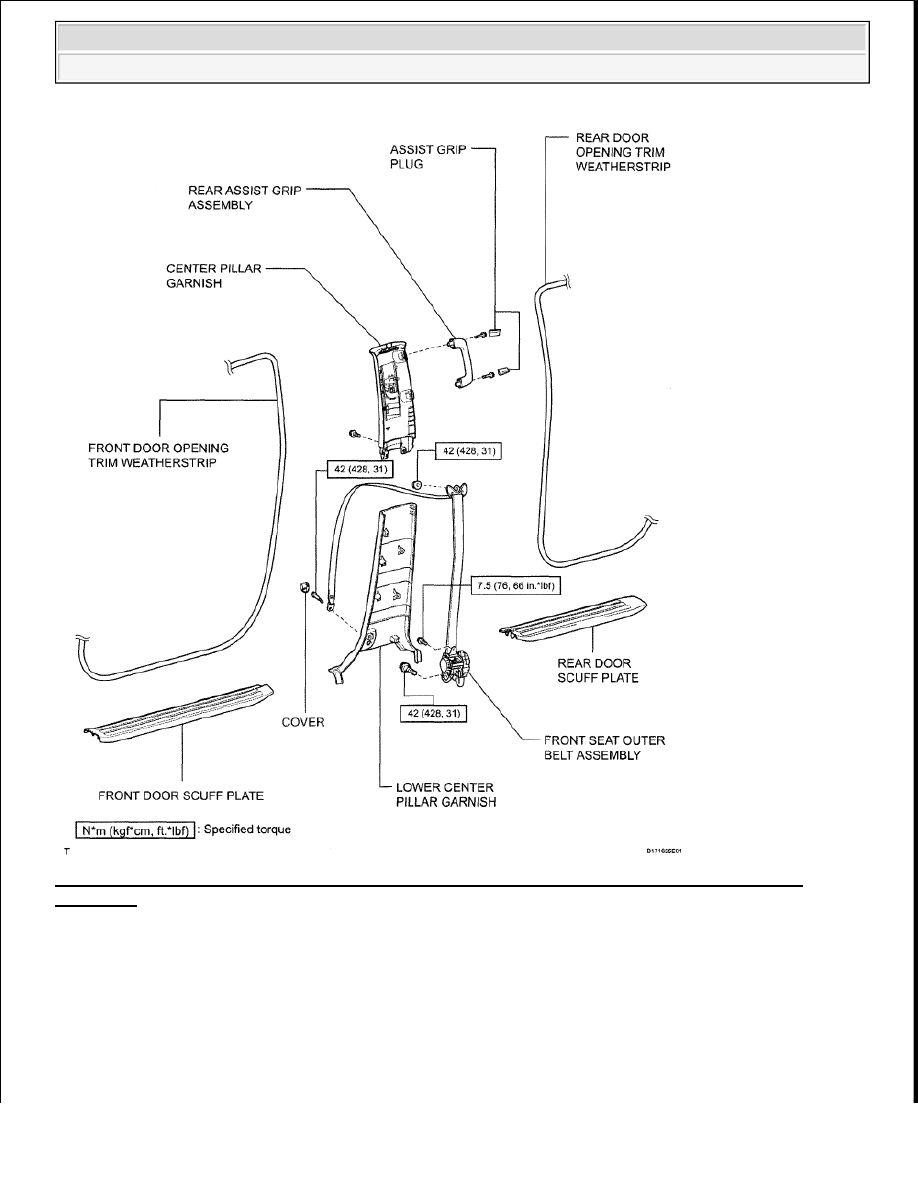

Fig. 47: Identifying Front Seat Outer Belt Assembly Components And Torque Specifications (For
Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT SEAT ASSEMBLY

a. for Manual Seat:

Remove the front seat (see REMOVAL ).

b. for Power Seat:

Remove the front seat (see REMOVAL ).

3. REMOVE FRONT DOOR SCUFF PLATE (See REMOVAL )

4. REMOVE REAR DOOR SCUFF PLATE (See REMOVAL )

5. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP

a. Partially remove the front door opening trim weatherstrip so that the center lower pillar garnish and

center pillar garnish can be removed.

6. REMOVE LOWER CENTER PILLAR GARNISH

a. Detach the 2 claws and remove the cover.

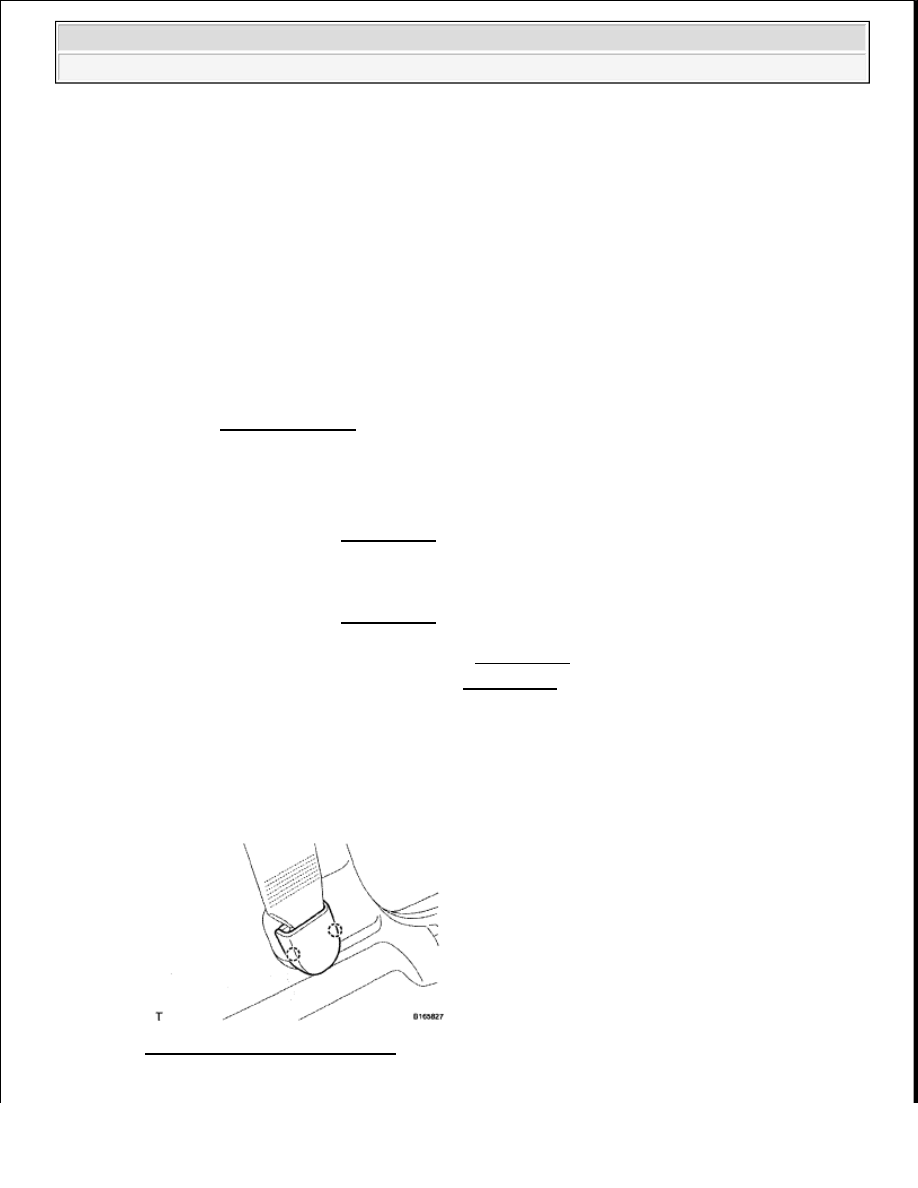

Fig. 48: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

After the ignition switch is turned LOCK, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch LOCK, wait 90
seconds or more before disconnecting the cable from the negative (-)
battery terminal.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































b. Remove the bolt and seat belt anchor.

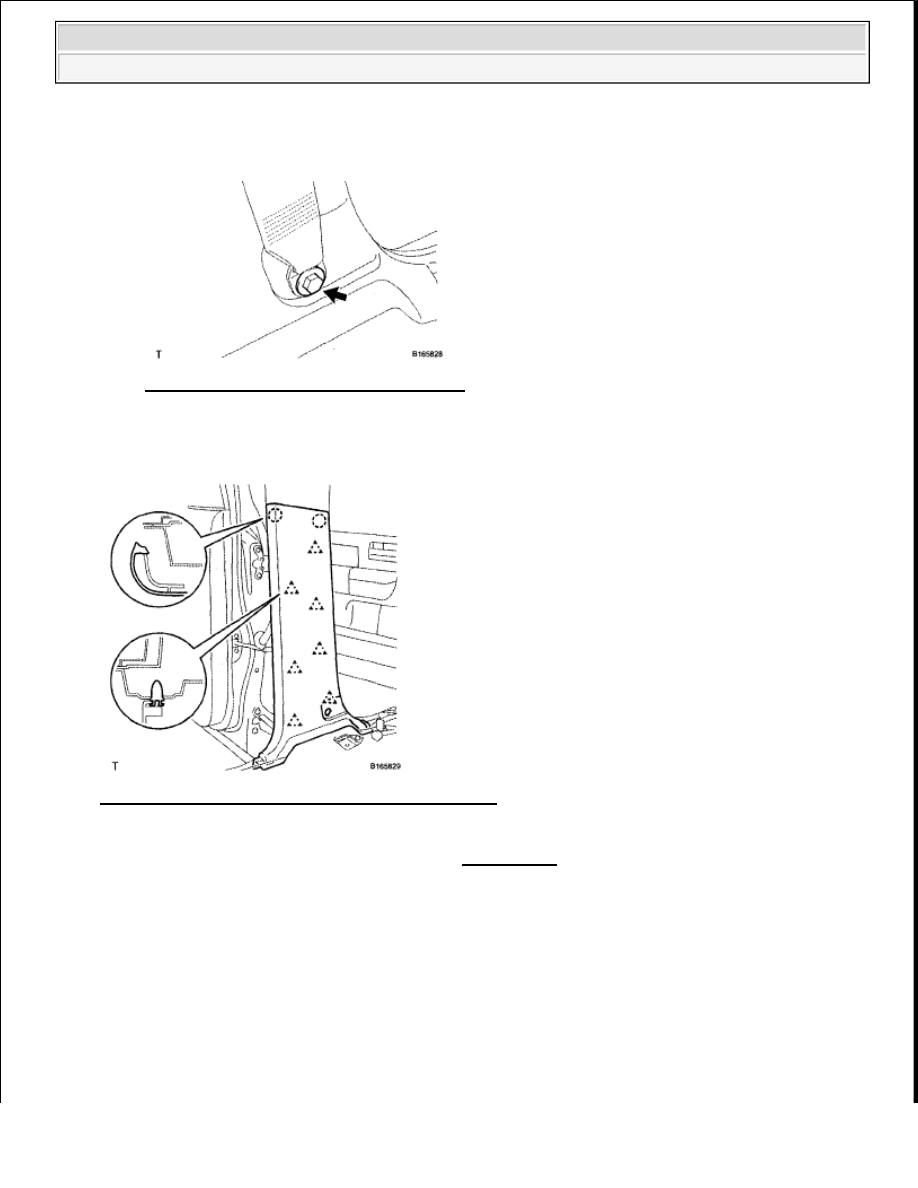

Fig. 49: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 7 clips and 2 claws, and remove the pillar garnish.

Fig. 50: Identifying Pillar Garnish Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE CENTER PILLAR GARNISH (See REMOVAL )

8. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

a. Remove the nut and shoulder anchor.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
