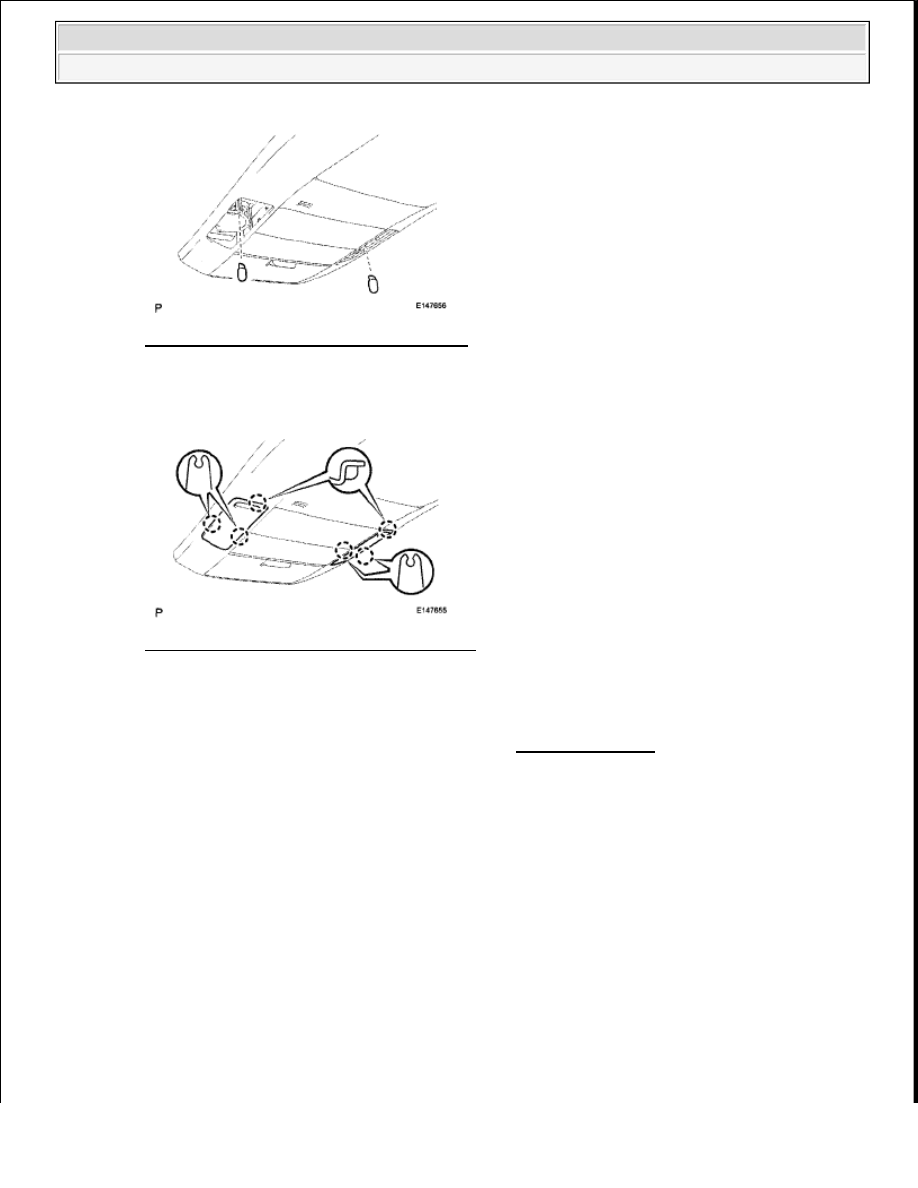

Fig. 147: Identifying Personal Light Bulbs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 6 claws to install the 2 personal light lenses.

Fig. 148: Identifying Personal Light Lenses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL ROOF CONSOLE BOX ASSEMBLY (See INSTALLATION )

ROOM LIGHT ASSEMBLY (FOR DOUBLE CAB)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

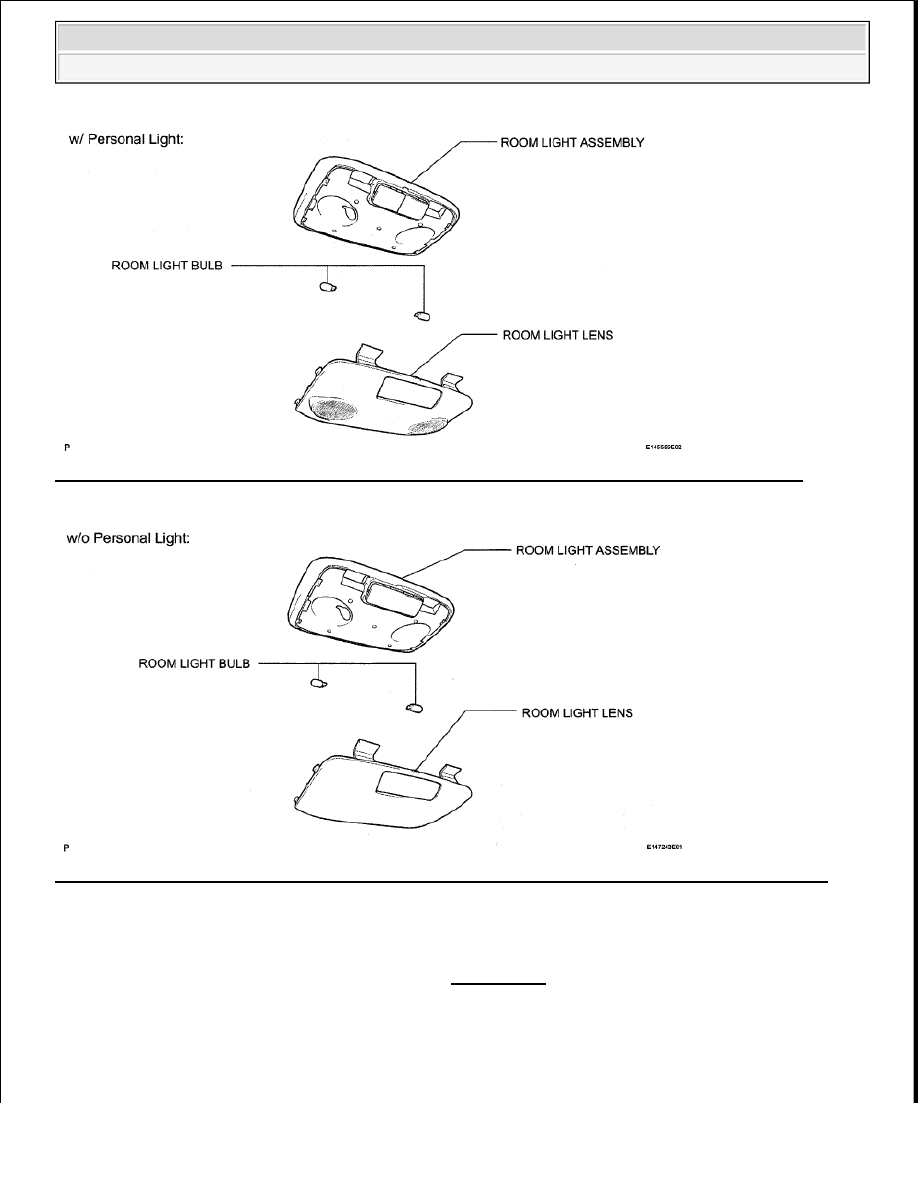

Fig. 149: Identifying Room Light Assembly (For Double Cab) Components (With Personal Light)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 150: Identifying Room Light Assembly (For Double Cab) Components (Without Personal Light)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE ROOM LIGHT ASSEMBLY (See REMOVAL )

DISASSEMBLY

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































When only replacing the room light bulbs, use the following procedures.

1. REMOVE ROOM LIGHT BULB

a. Using a screwdriver, detach the 4 claws and remove the lens.

HINT:

Tape the screwdriver tip before use.

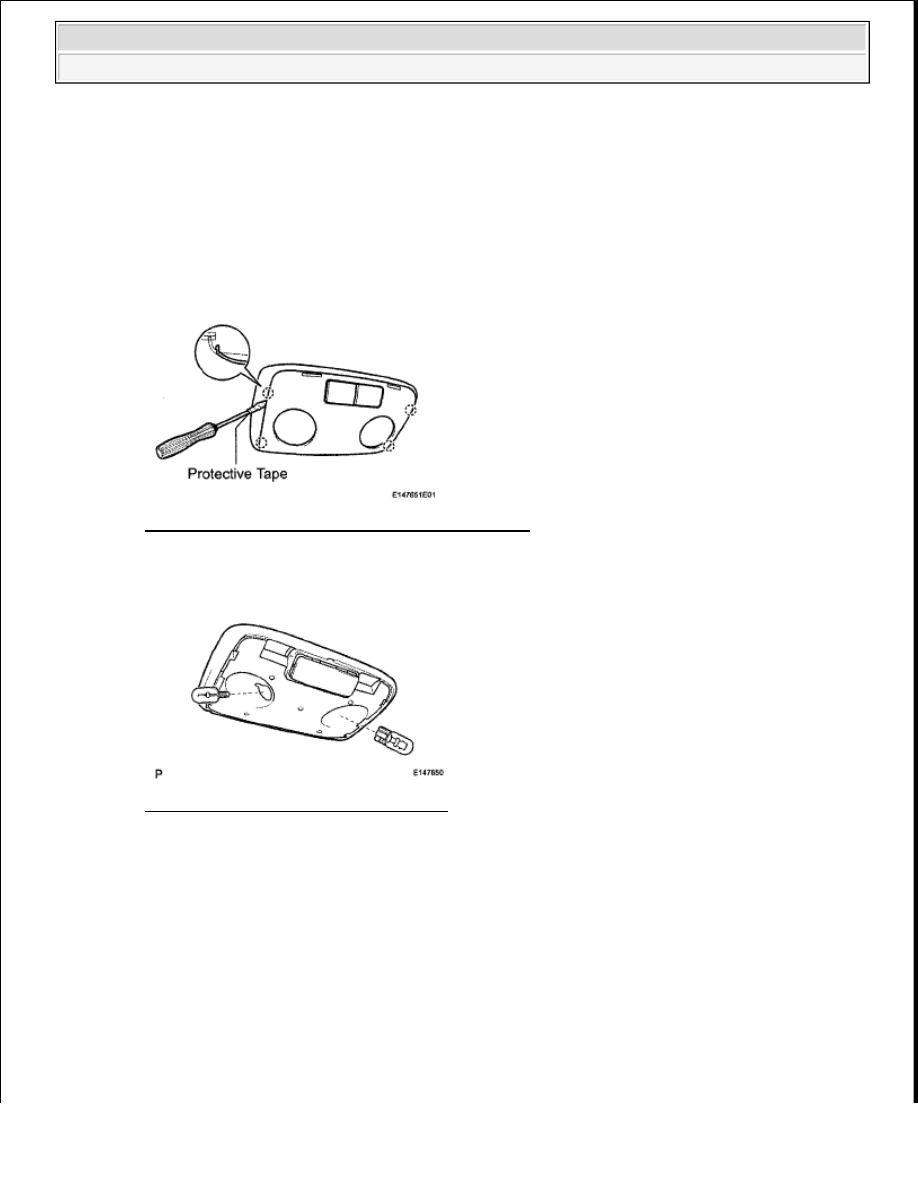

Fig. 151: Identifying Room Light Claws And Lens
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bulbs.

Fig. 152: Identifying Room Light Bulbs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

HINT:

When only replacing the room light bulbs, use the following procedures.

1. INSTALL ROOM LIGHT BULB

a. Install the 2 bulbs.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































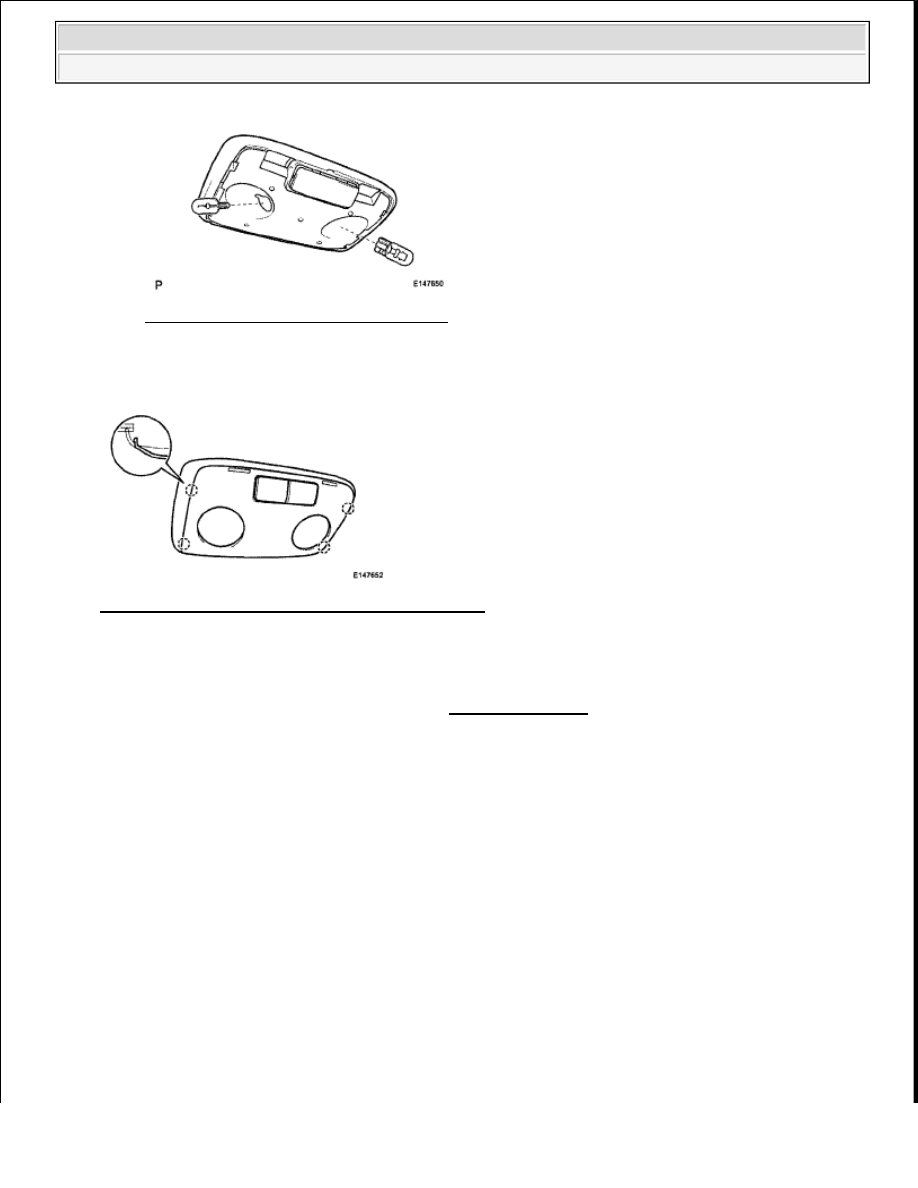

Fig. 153: Identifying Room Light Bulbs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 4 claws to install the lens.

Fig. 154: Identifying Room Light Claws And Lens
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL ROOM LIGHT ASSEMBLY (See INSTALLATION )

ROOM LIGHT ASSEMBLY (FOR SHORT TYPE OVERHEAD CONSOLE BOX)

COMPONENTS
