Toyota Tundra. Manual - part 250

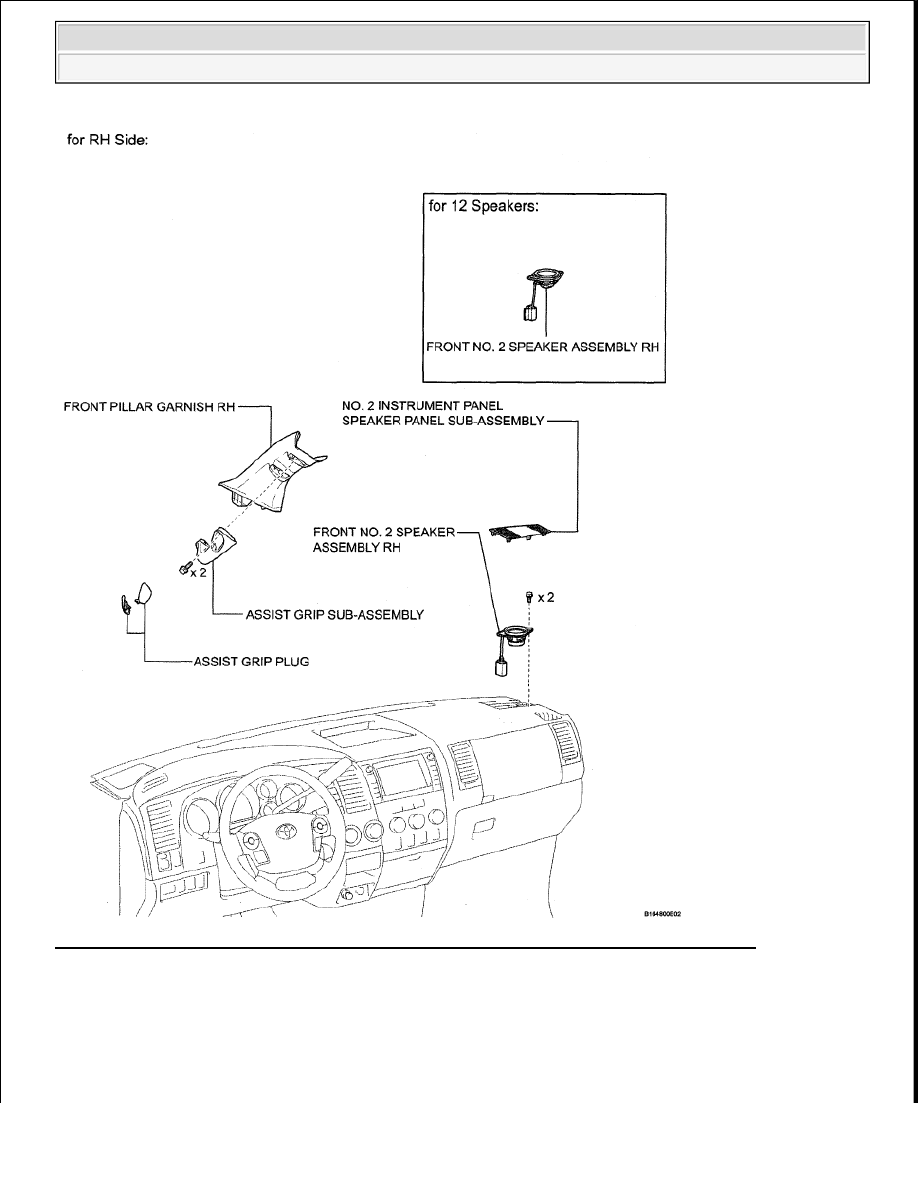

Fig. 381: Identifying Instrument Panel Speaker Components - For Crewmax (For RH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

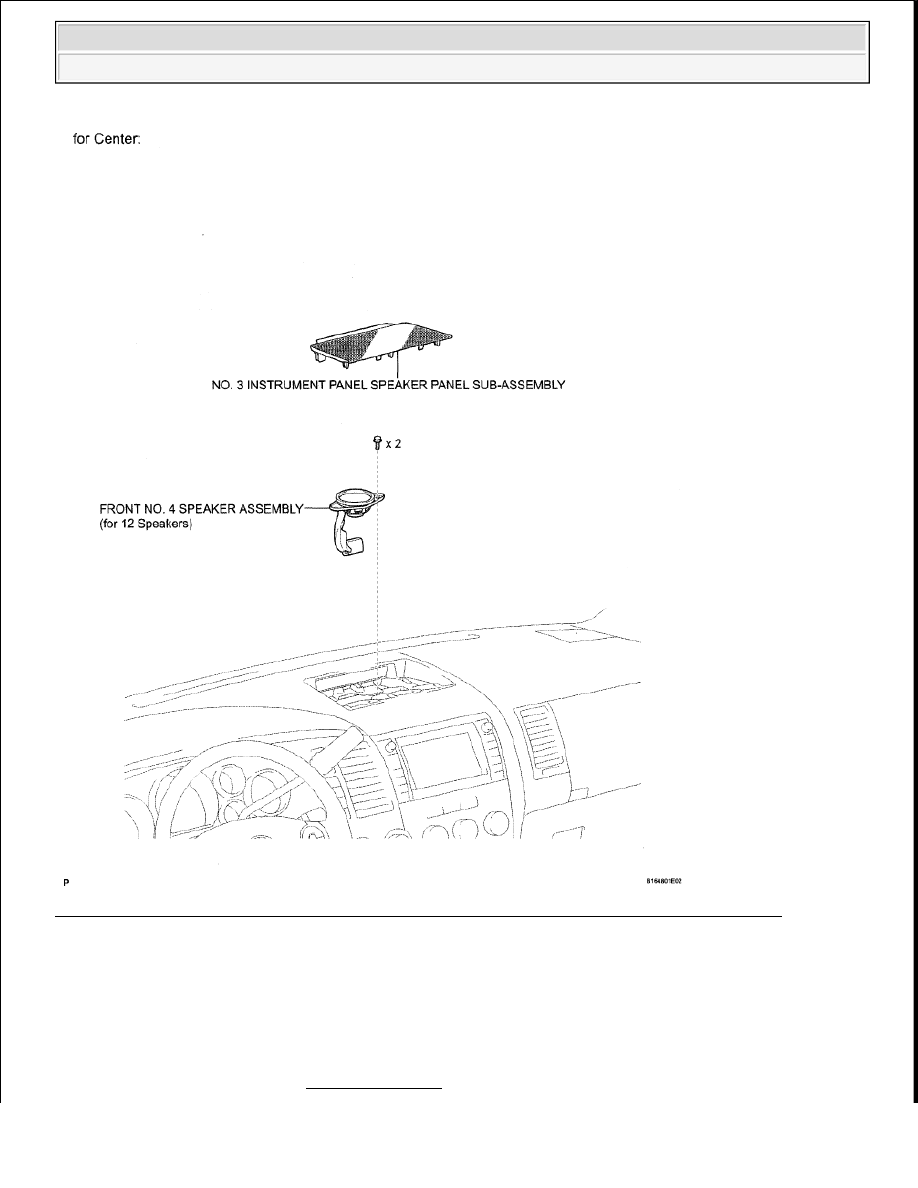

Fig. 382: Identifying Instrument Panel Speaker Components - For Crewmax (For Center Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































2. REMOVE FRONT PILLAR GARNISH LH (See REMOVAL )

3. REMOVE FRONT PILLAR GARNISH RH (See REMOVAL )

4. REMOVE NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 clips and claw.

HINT:

Tape the screwdriver tip before use.

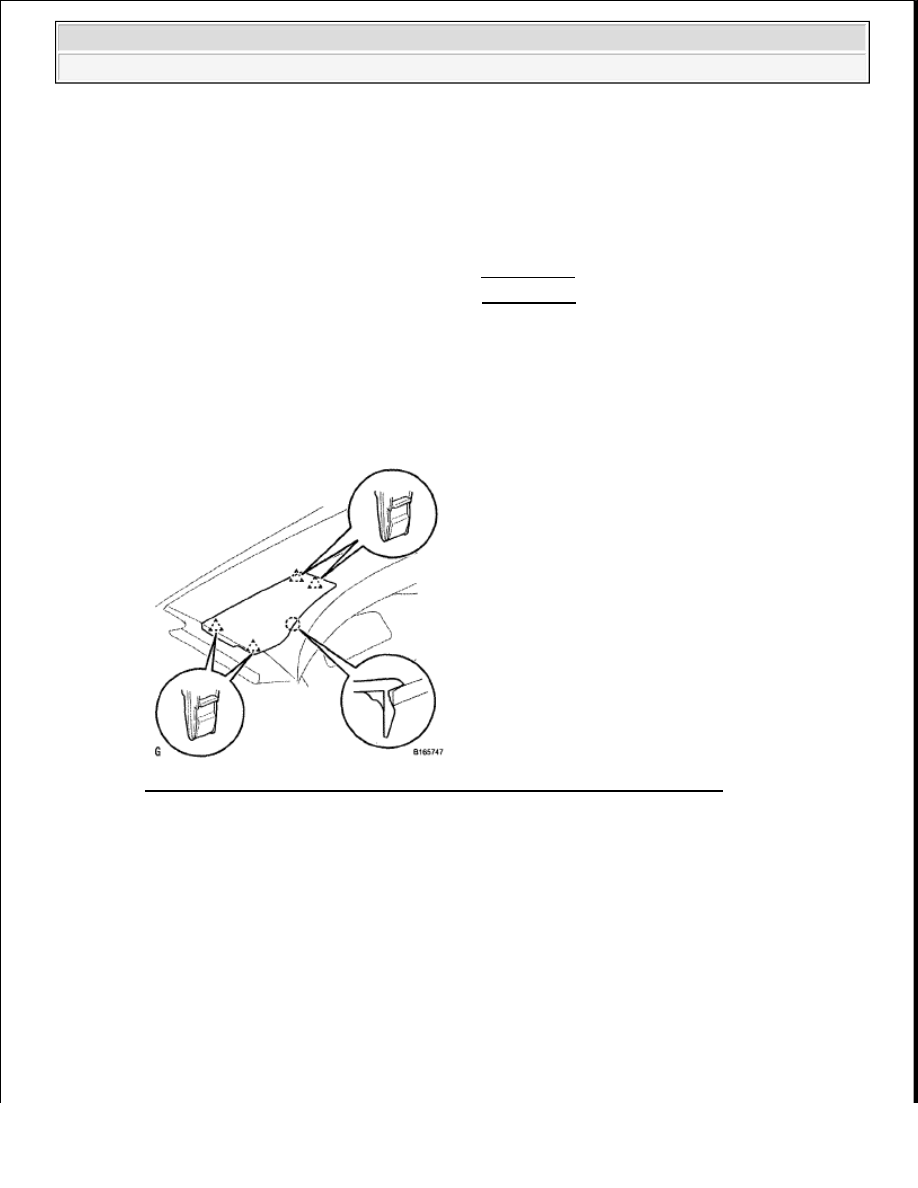

Fig. 383: Identifying No 1 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the speaker panel.

5. REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 clips and claw.

HINT:

Tape the screwdriver tip before use.



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

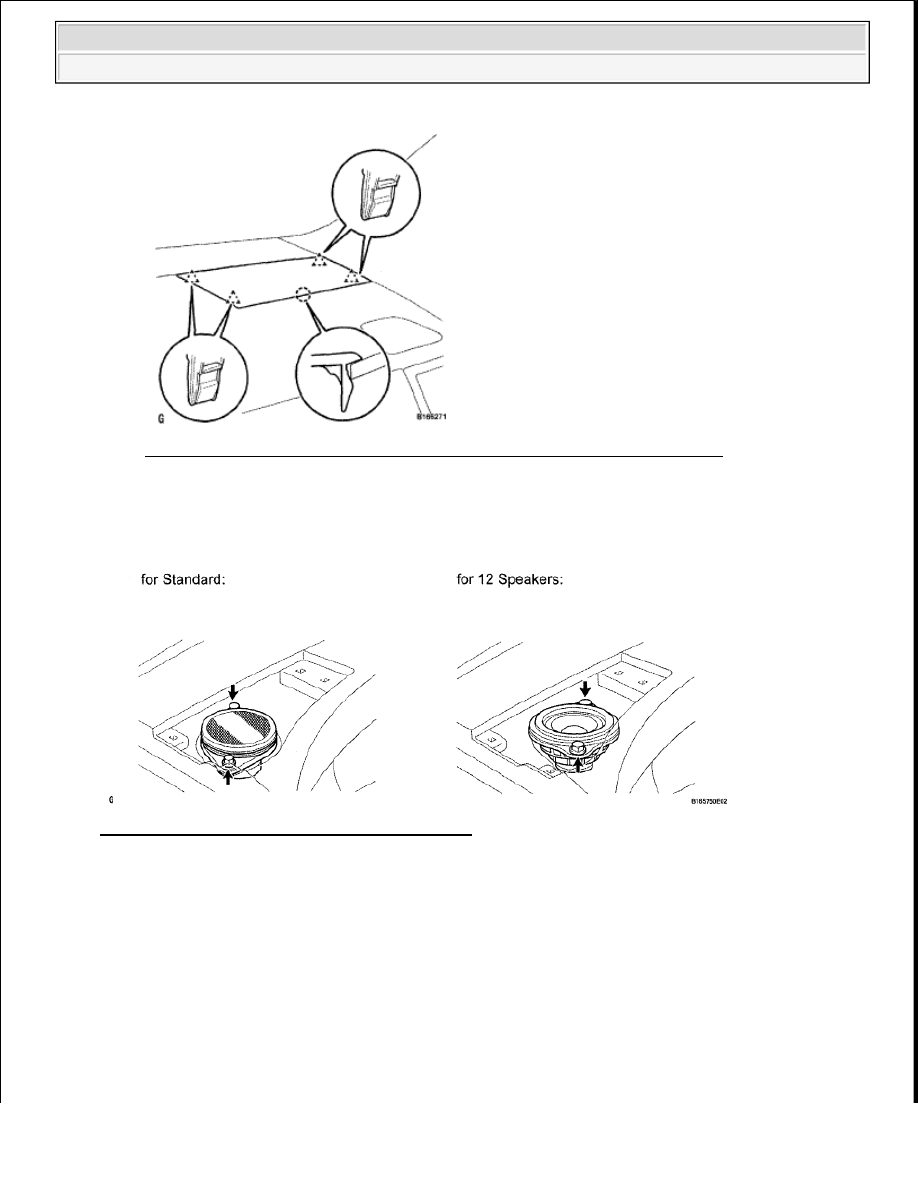

Fig. 384: Identifying No 2 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the speaker panel.

6. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH

Fig. 385: Locating Speaker Assembly Bolts (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the 2 bolts.

b. Remove the speaker and disconnect the connector.

7. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY RH

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
