Install the instrument panel finish panel (see INSTALLATION ).

4. INSTALL INSTRUMENT SIDE PANEL RH

a. for Column Shift Type:

Install the instrument side panel (see INSTALLATION ).

b. for Floor Shift Type:

Install the instrument side panel (see INSTALLATION ).

5. INSTALL COWL SIDE TRIM BOARD RH

a. for Regular Cab:

Install the cowl side trim board (see INSTALLATION ).

b. for Double Cab:

Install the cowl side trim board (see INSTALLATION ).

c. for CrewMax:

Install the cowl side trim board (see INSTALLATION ).

6. INSTALL FRONT DOOR SCUFF PLATE RH

a. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

b. for Double Cab:

Install the front door scuff plate (see INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate (see INSTALLATION ).



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































2009 ACCESSORIES AND EQUIPMENT

Lighting - Tundra

LIGHTING SYSTEM

PRECAUTION

1. PRECAUTION FOR HEADLIGHT BULB REPLACEMENT

a. When any defects such as deformation, cracks, dents, chipping, etc. are identified on the discharge

headlight, replace it with a new one.

b. Even if the operation seems to be normal, the fail-safe function may be defective.

c. Since the bulb of the discharge headlight and halogen bulbs (for headlight or front fog light) have

pressurized gas inside and can easily be broken if scratched or dropped, special care should be
taken. When handling the bulb, hold the plastic or metal part and does not touch the glass part with
bare hands.

d. Never touch the high voltage socket of the discharge headlight with the light control switch in the

HEAD position, as this could generate a momentary high voltage of 20000 V and lead to a serious
accident.

PARTS LOCATION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

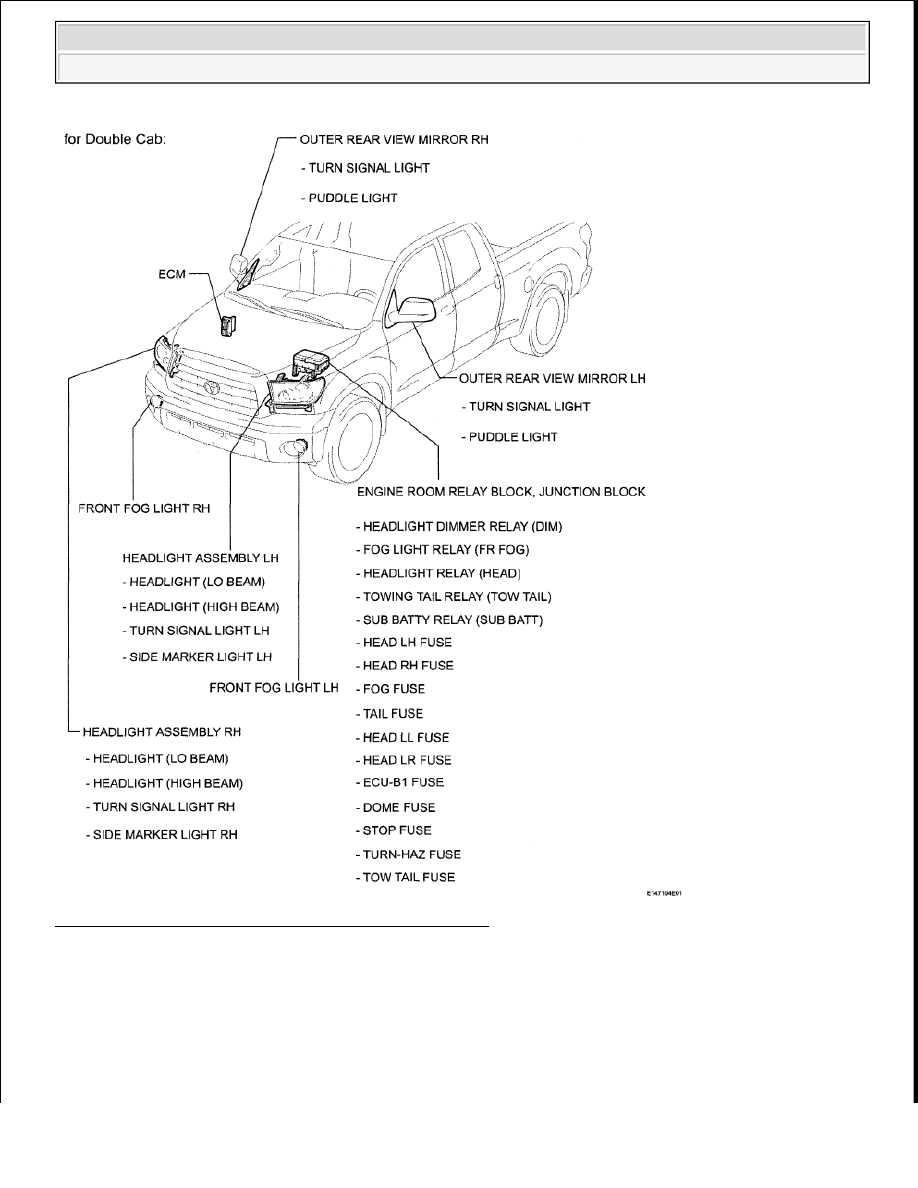

Fig. 1: Identifying Lighting System Components (1 Of 8)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

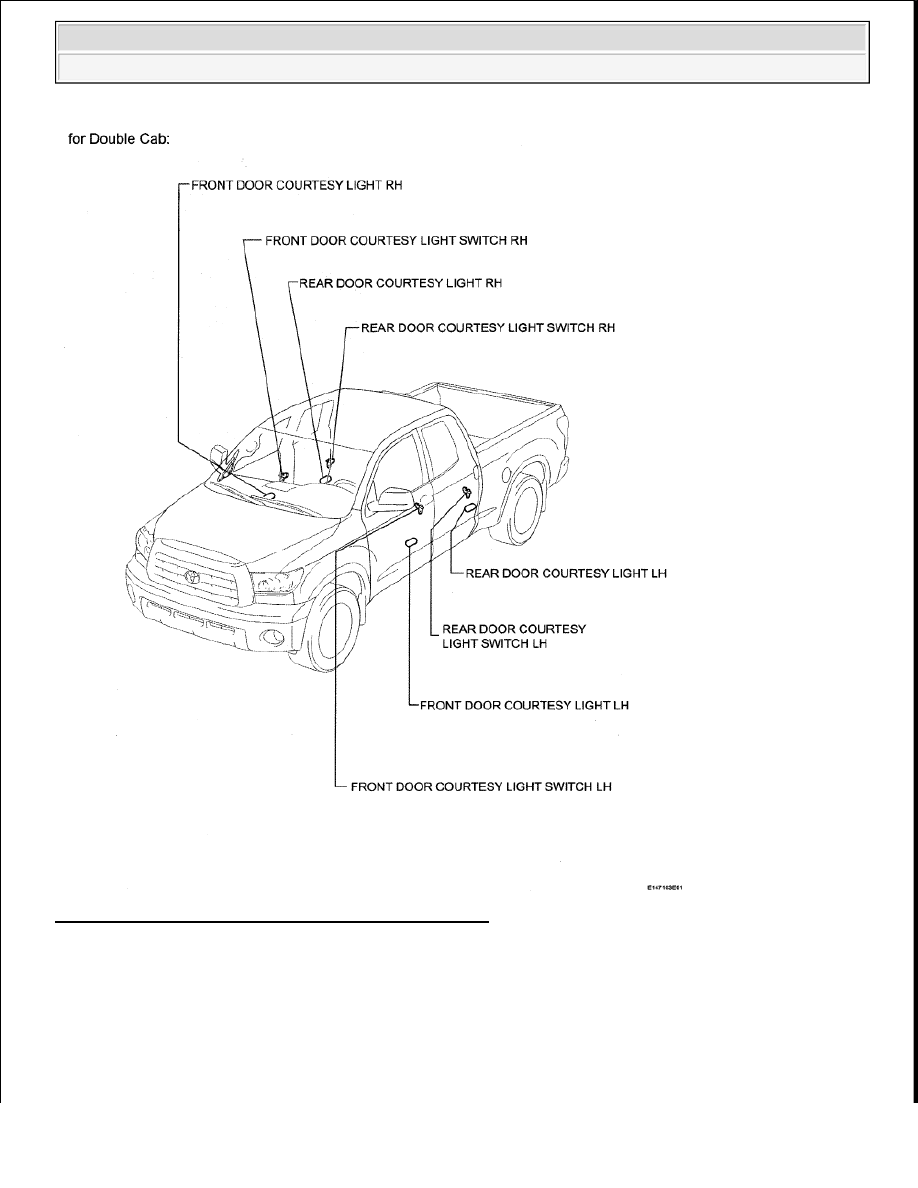

Fig. 2: Identifying Lighting System Components (2 Of 8)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
