If the result is not as specified, replace the speaker assembly.

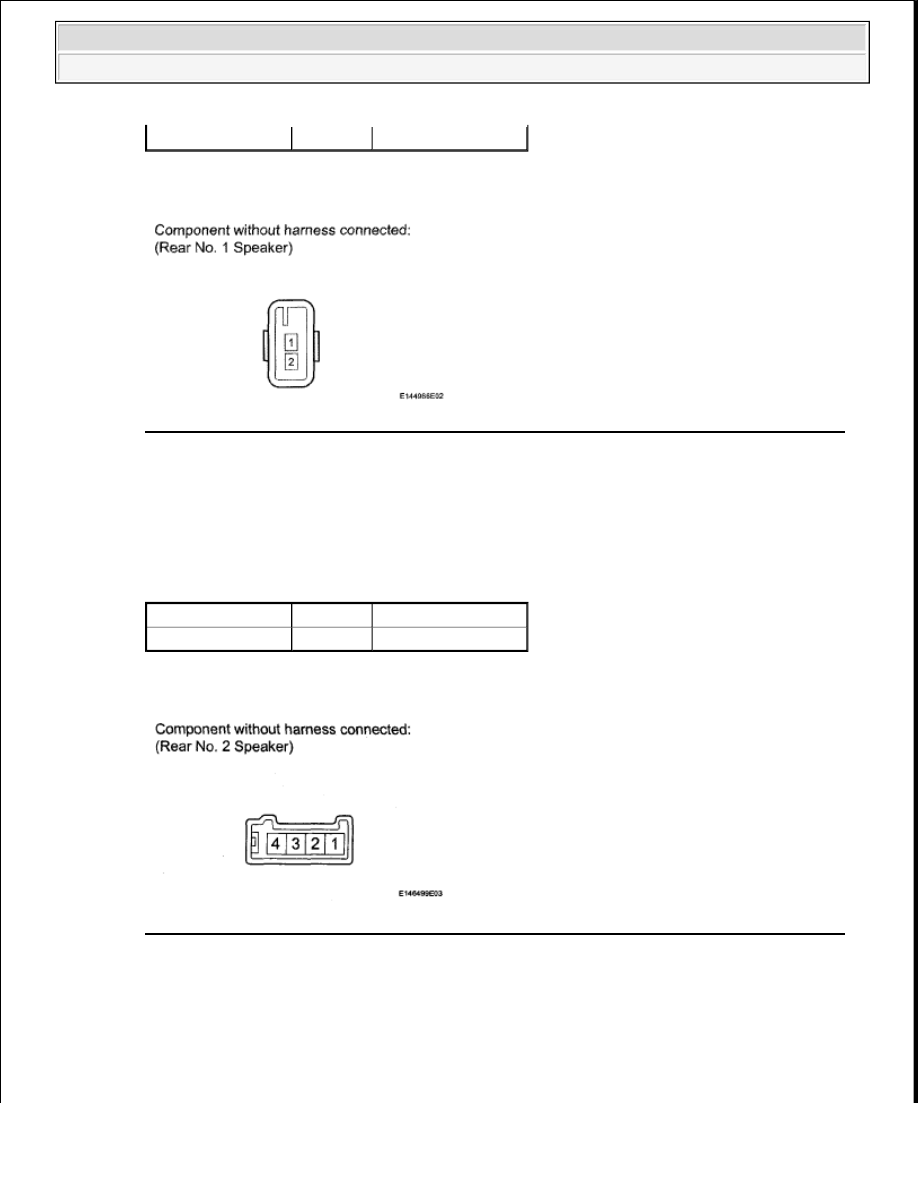

Fig. 358: Identifying Rear No. 1 Speaker Assembly Connector Terminals (For 12 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSPECT REAR NO. 2 SPEAKER ASSEMBLY (for 12 Speakers)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

Fig. 359: Identifying Rear No. 2 Speaker Assembly Connector Terminals (For 12 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.

1-2

Always

1.5 to 2.1 ohms

Tester Connection Condition Specified Condition

1 -2

Always

2.5 to 3.5 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

































The procedures listed below are for the LH side.

1. INSTALL REAR NO. 2 SPEAKER ASSEMBLY (for 12 Speakers)

a. Attach the 3 claws to install the speaker to the door trim board.

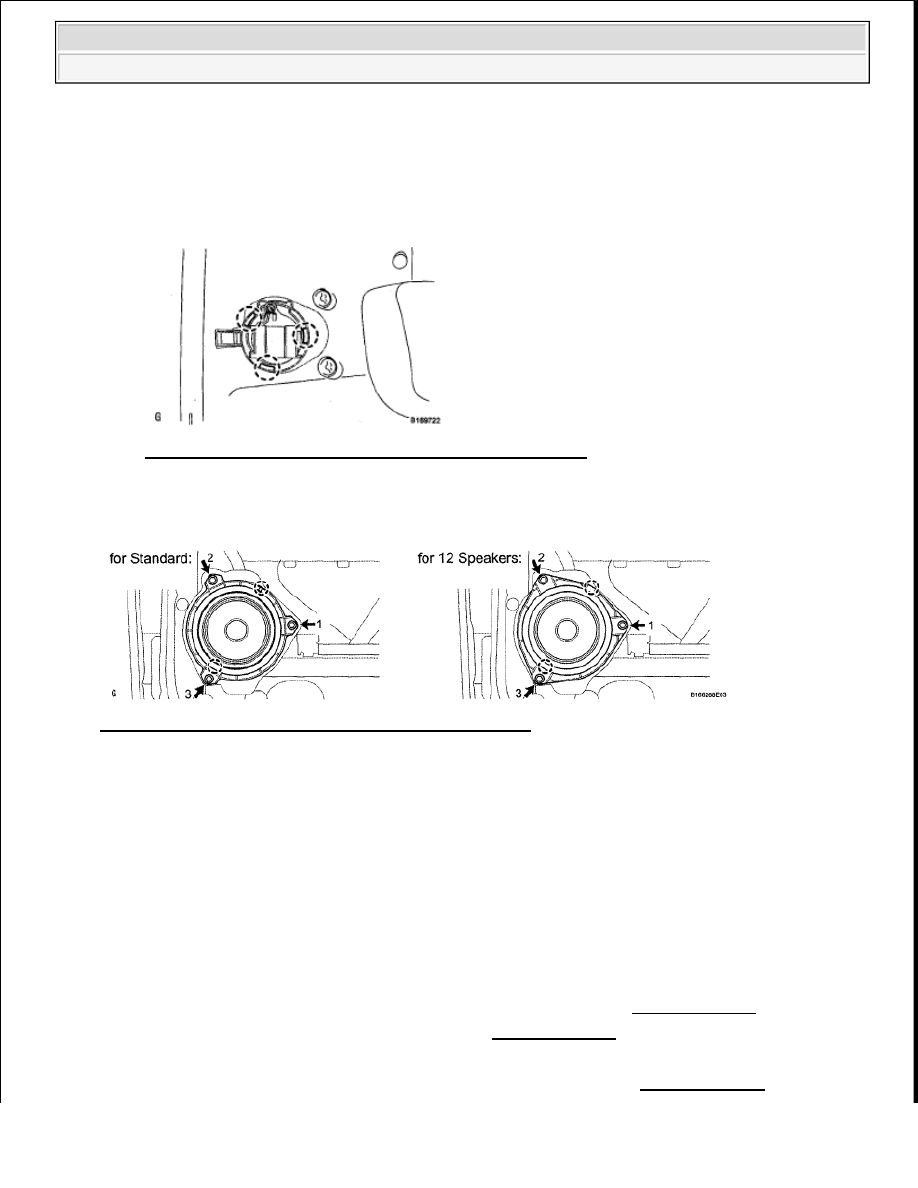

Fig. 360: Identifying Rear No. 2 Speaker Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR NO. 1 SPEAKER ASSEMBLY

Fig. 361: Locating Rear No. 1 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Temporarily install the speaker by attaching the claws of the speaker to the door panel.

b. Install the speaker with the 3 screws.

HINT:

Install the screws in the order shown in the illustration.

c. Connect the connector.

3. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

4. INSTALL COURTESY LIGHT ASSEMBLY (See REASSEMBLY )

5. INSTALL REAR DOOR ARMREST COVER LH

6. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH (See REASSEMBLY )

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































7. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

8. INSTALL REAR DOOR FRAME GARNISH LH (See REASSEMBLY )

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

INSTRUMENT PANEL SPEAKER (FOR DOUBLE CAB)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

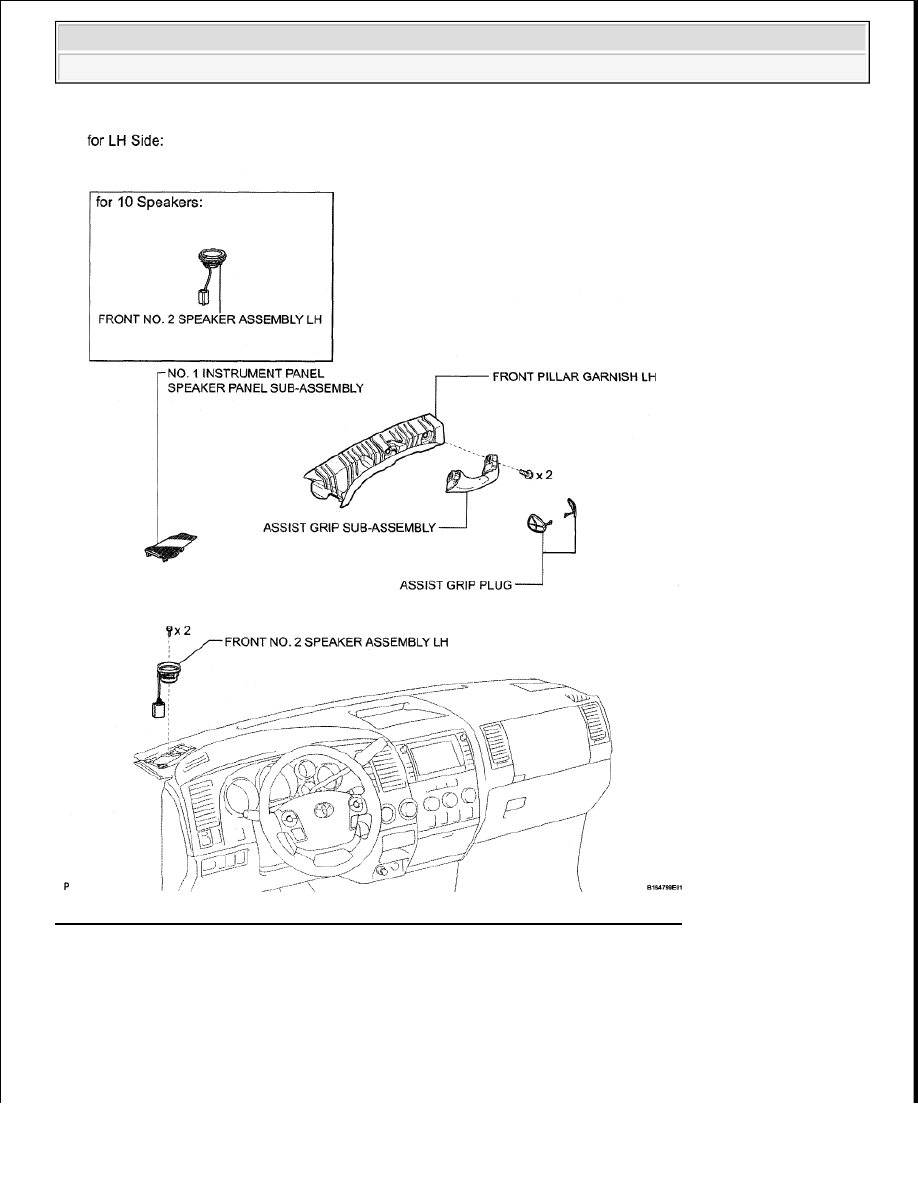

Fig. 362: Instrument Panel Speaker Components - For Double Cab (For LH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
