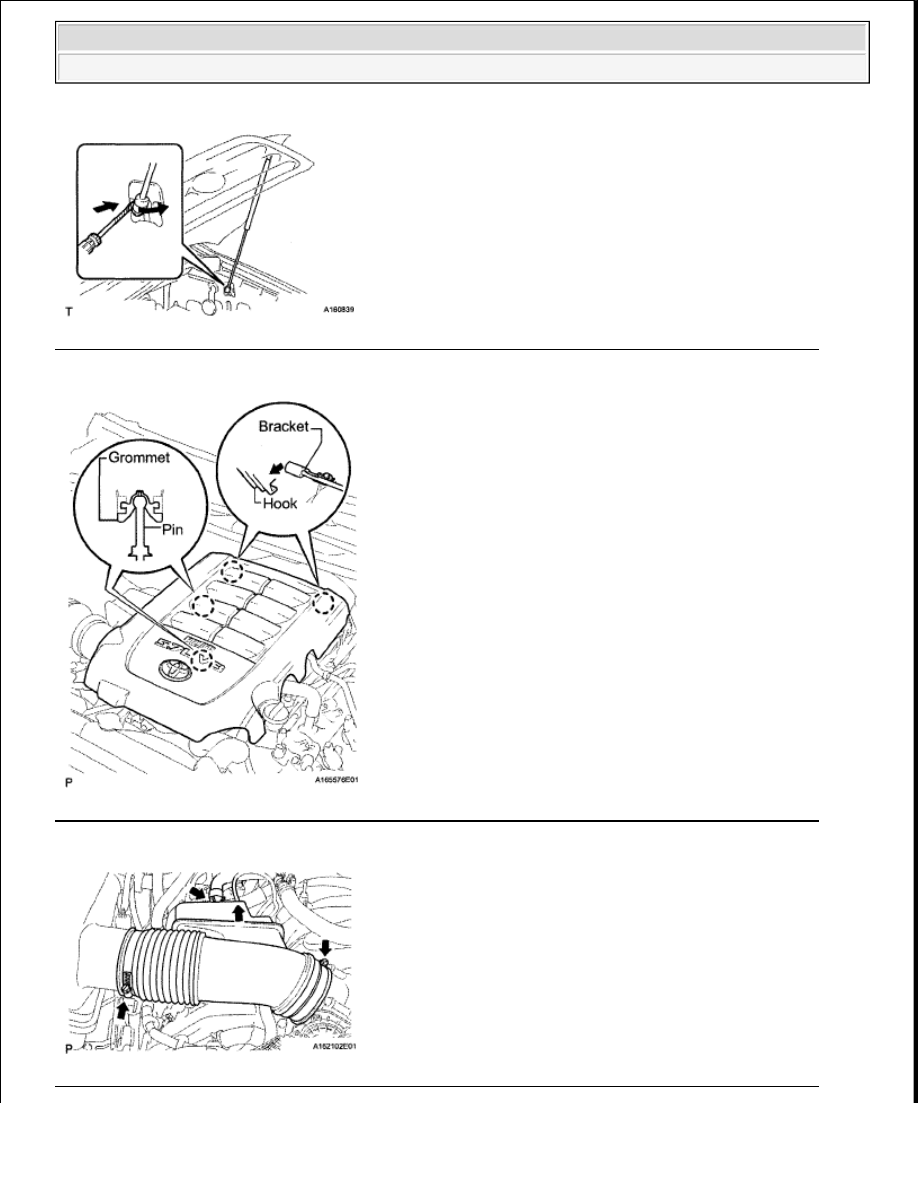

Fig. 85: Identifying Ignition Switch Replacement Components With Torque Specifications (3 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 86: Identifying Ignition Switch Replacement Components With Torque Specifications (4 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 87: Identifying Ignition Switch Replacement Components With Torque Specifications (5 Of 10)



2009 Toyota Tundra

2009 ENG NE Starting (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

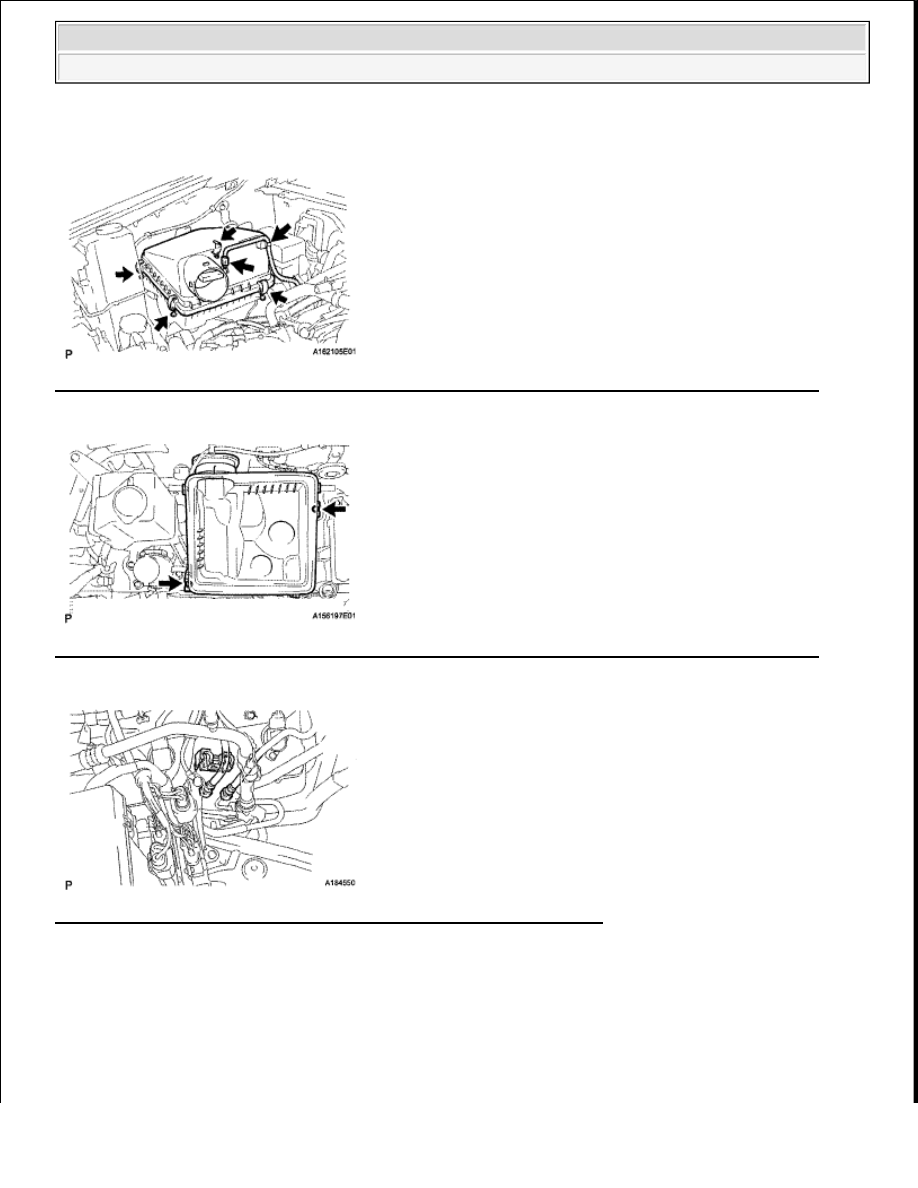

Fig. 88: Identifying Ignition Switch Replacement Components With Torque Specifications (6 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 89: Identifying Ignition Switch Replacement Components With Torque Specifications (7 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 90: Identifying Ignition Switch Replacement Components (8 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Starting (2UZ-FE) - Tundra































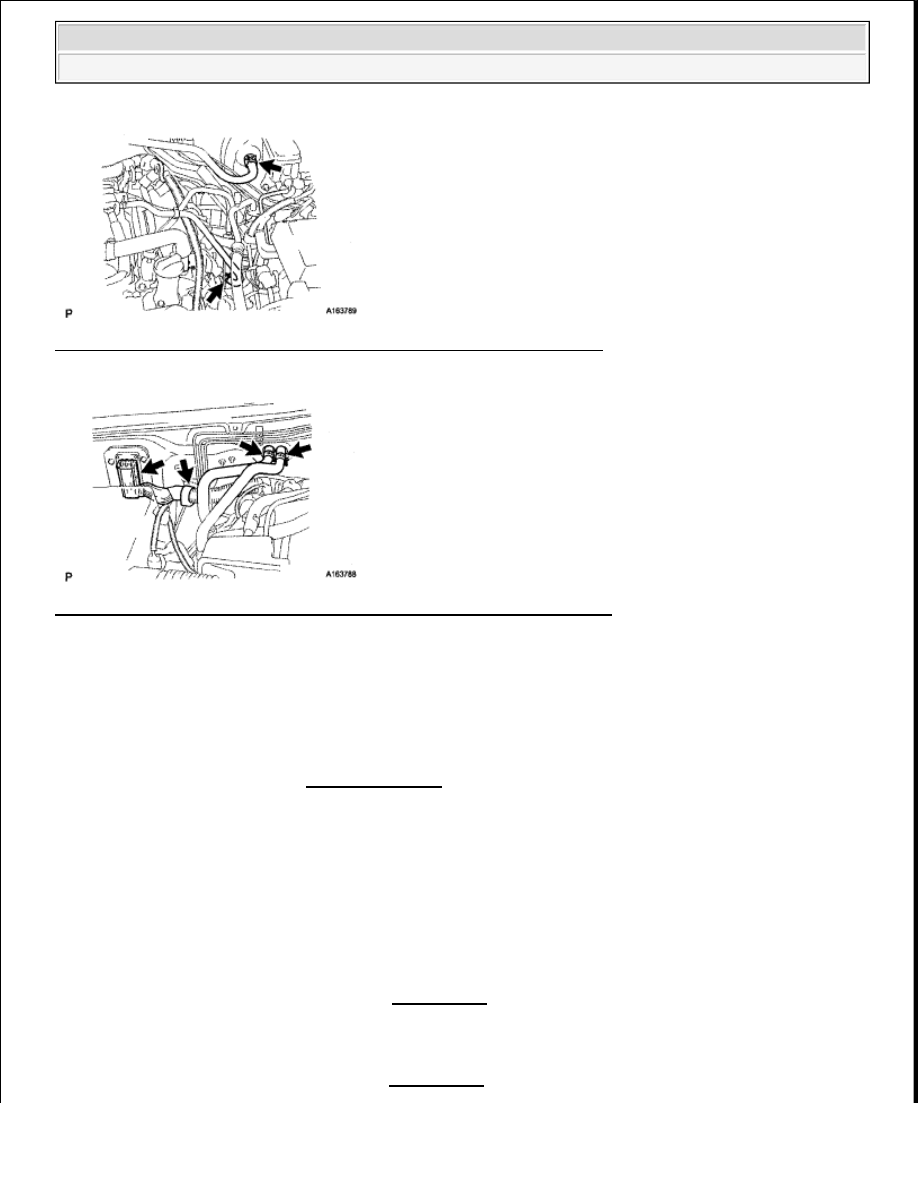

Fig. 91: Identifying Ignition Switch Replacement Components (9 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 92: Identifying Ignition Switch Replacement Components (10 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2

REMOVE STEERING COLUMN ASSEMBLY

a

for Manual Tilt:

Remove the steering column (See REMOVAL )

b

for Manual Tilt and Telescopic:

Remove the steering column (see REMOVAL )

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENG NE Starting (2UZ-FE) - Tundra































c

for Power Tilt and Power Telescopic:

Remove the steering column (see REMOVAL )

3

REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual
Tilt) (See DISASSEMBLY )

4

REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual
Tilt and Telescopic) (See DISASSEMBLY )

5

REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Power
Tilt and Power Telescopic) (See DISASSEMBLY )

6

REMOVE IGNITION SWITCH ASSEMBLY (See DISASSEMBLY )

INSPECTION

1

INSPECT IGNITION SWITCH ASSEMBLY

a

Measure the resistance according to the value(s) in the table below

Standard resistance

IGNITION SWITCH ASSEMBLY

If the result is not as specified, replace the ignition switch assembly

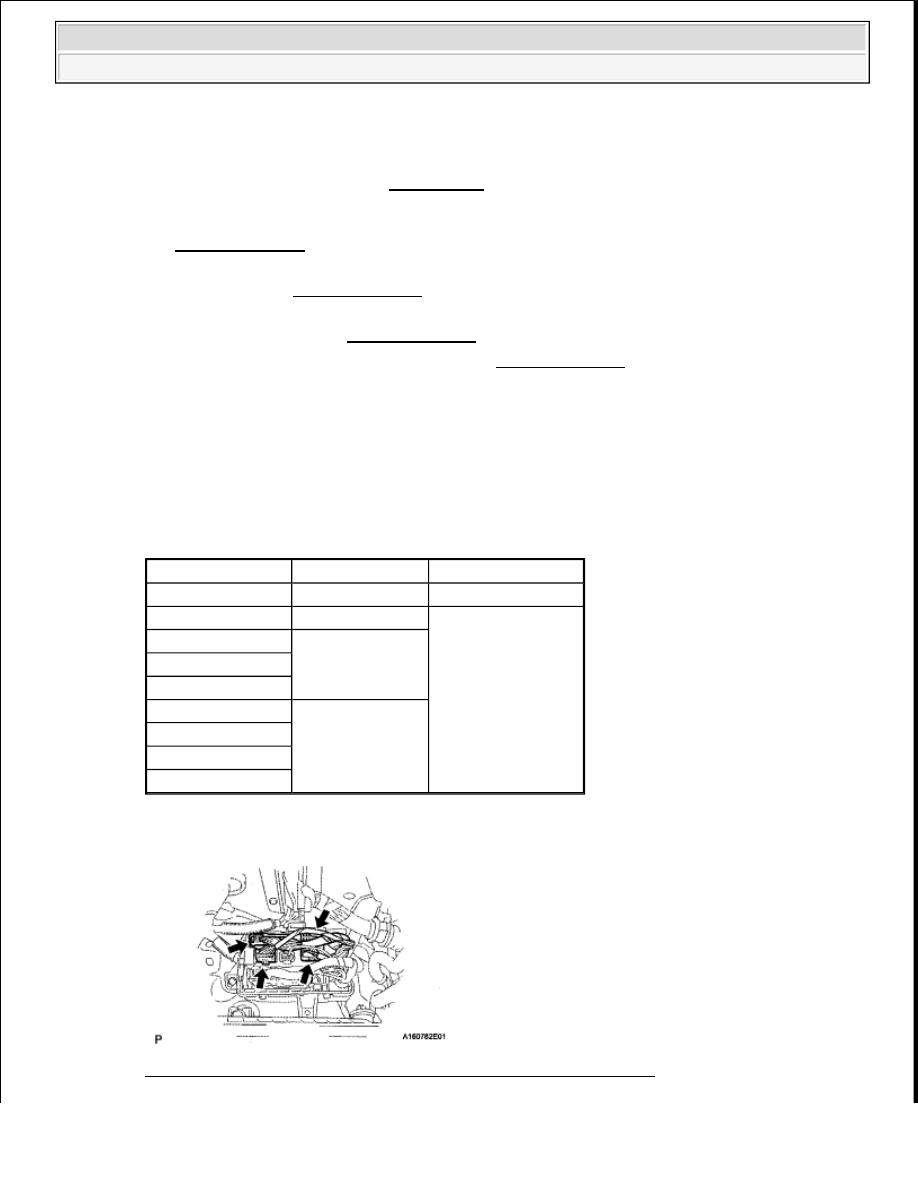

Fig. 93: Identifying Ignition Switch Assembly Connector Terminal

Tester Connection Switch Condition Specified Condition

All terminals

LOCK

10 kohms or higher

2 (ACC) - 4 (AM1)

ACC

Below 1 ohms

1 (IG1) - 4 (AM1)

ON

2 (ACC) - 4 (AM1)

5 (AM2) - 6 (IG2)
1 (IG1) - 4 (AM1)

START

3 (ST1) - 4 (AM1)

5 (AM2) - 6 (IG2)

5 (AM2) - 7 (ST2)
