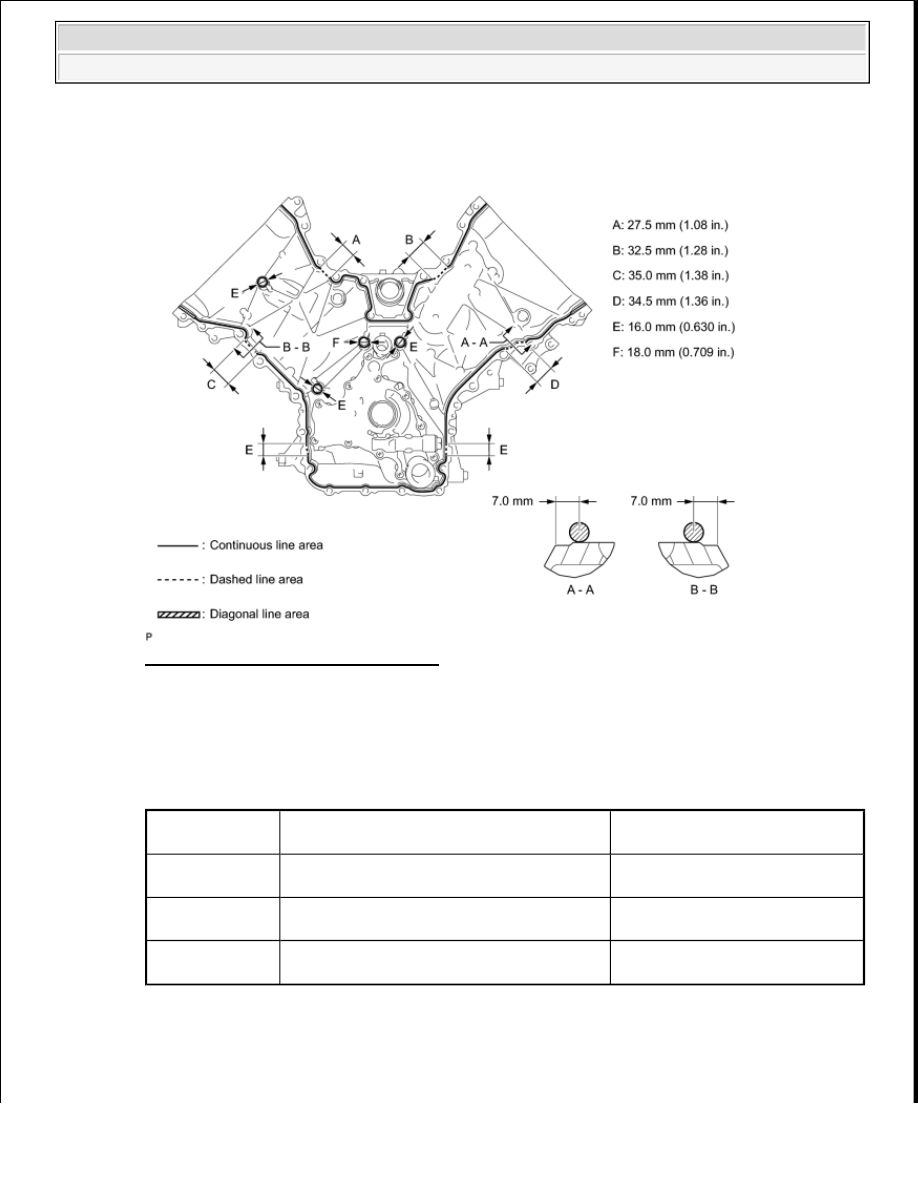

Fig. 89: Identifying Seal Packing Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Seal packing: Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Apply seal packing as follows:

SEAL PACKING SPECIFICATION

Area

Seal packing diameter

Application position from inside

edge of cover

Continuous Line

Area

3 0 to 4 0 mm (0 118 to 0 157 in )

2 5 mm (0 0984 in )

Dashed Line

Area

6 4 mm (0 252 in ) or more, or within OK
area shown in illustration

7 0 mm (0 276 in )

Diagonal Line

Area

3 0 to 4 0 mm (0 118 to 0 157 in )

5 5 mm (0 217 in )



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































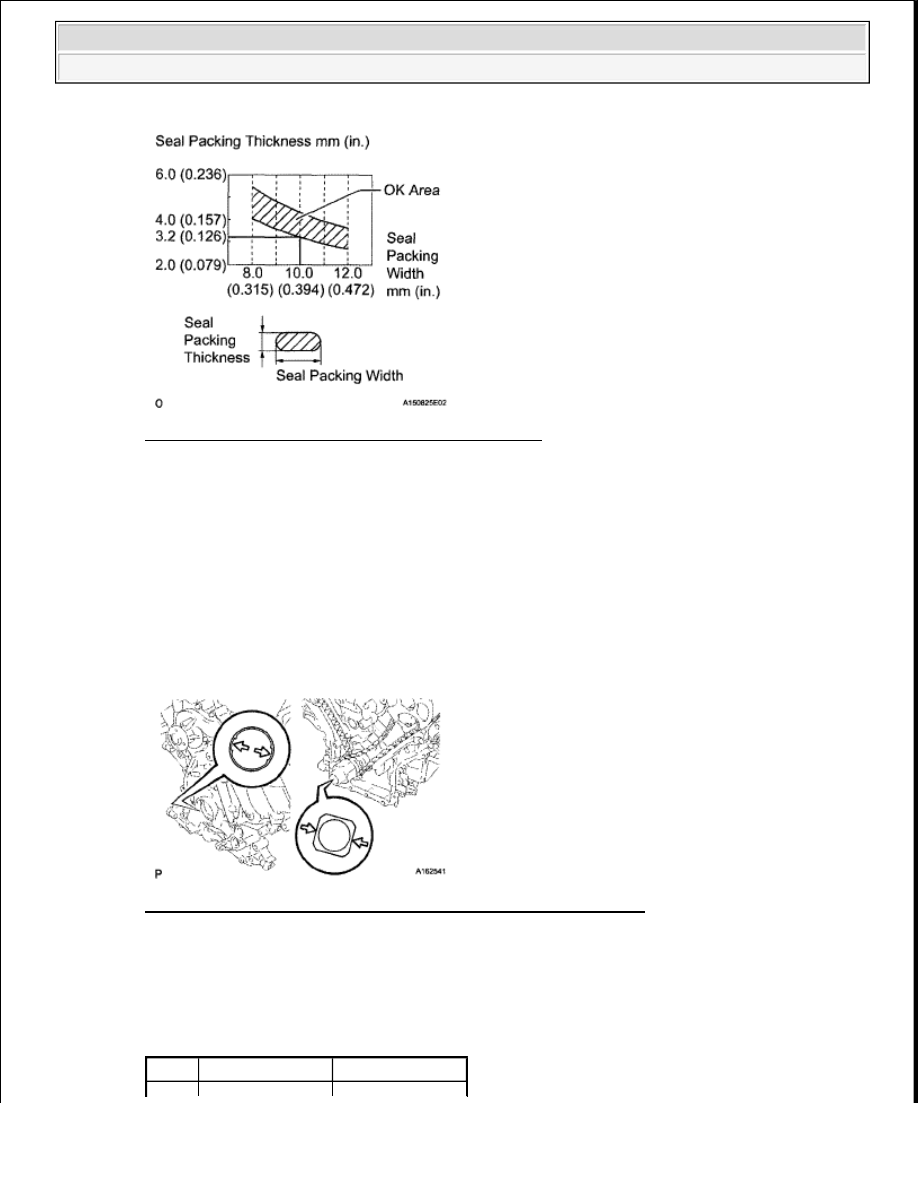

Fig. 90: Seal Packing Thickness Specification Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Align the oil pump's drive rotor spline and the crankshaft as shown in the illustration  Install the
spline and chain cover to the crankshaft

Fig. 91: Aligning Oil Pump's Drive Rotor Spline And Crankshaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Temporarily install the timing chain cover with the 28 bolts and nut

Bolt length

TIMING CHAIN COVER BOLT LENGTH SPECIFICATION

NOTE:



When the contact surfaces are wet, wipe them with an oil-free
cloth before applying seal packing.



Install the chain cover within 3 minutes and tighten the bolts
within 10 minutes after applying seal packing.



Do not start the engine for at least 2 hours after installing.

Item

Length

Thread diameter



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































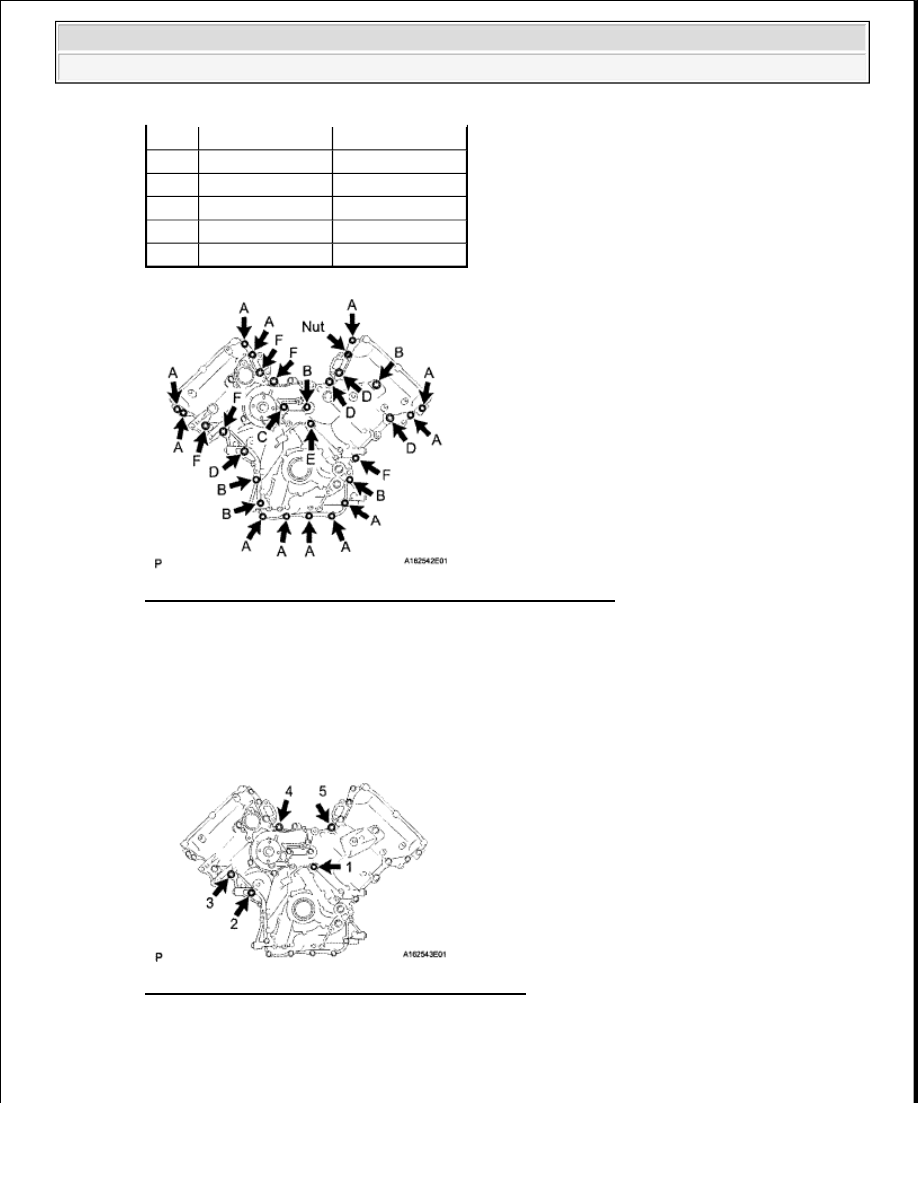

Fig. 92: Identifying Timing Chain Cover With Bolts And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h

Tighten the 5 bolts in several steps in the sequence shown in the illustration

Torque: 47 N*m (479 kgf*cm, 35 ft.*lbf)

Fig. 93: Identifying Tightening Sequence Of Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i

Temporarily install the fan bracket with the 4 bolts

Bolt A 25 mm (0 984 in ) 8 mm (0 315 in )

Bolt B 55 mm (2 165 in ) 8 mm (0 315 in )
Bolt C 70 mm (2 756 in ) 8 mm (0 315 in )

Bolt D 35 mm (1 378 in ) 10 mm (0 394 in )

Bolt E 55 mm (2 165 in ) 10 mm (0 394 in )

Bolt F 80 mm (3 150 in ) 10 mm (0 394 in )

NOTE:

Make sure that there is no oil on the bolt threads.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































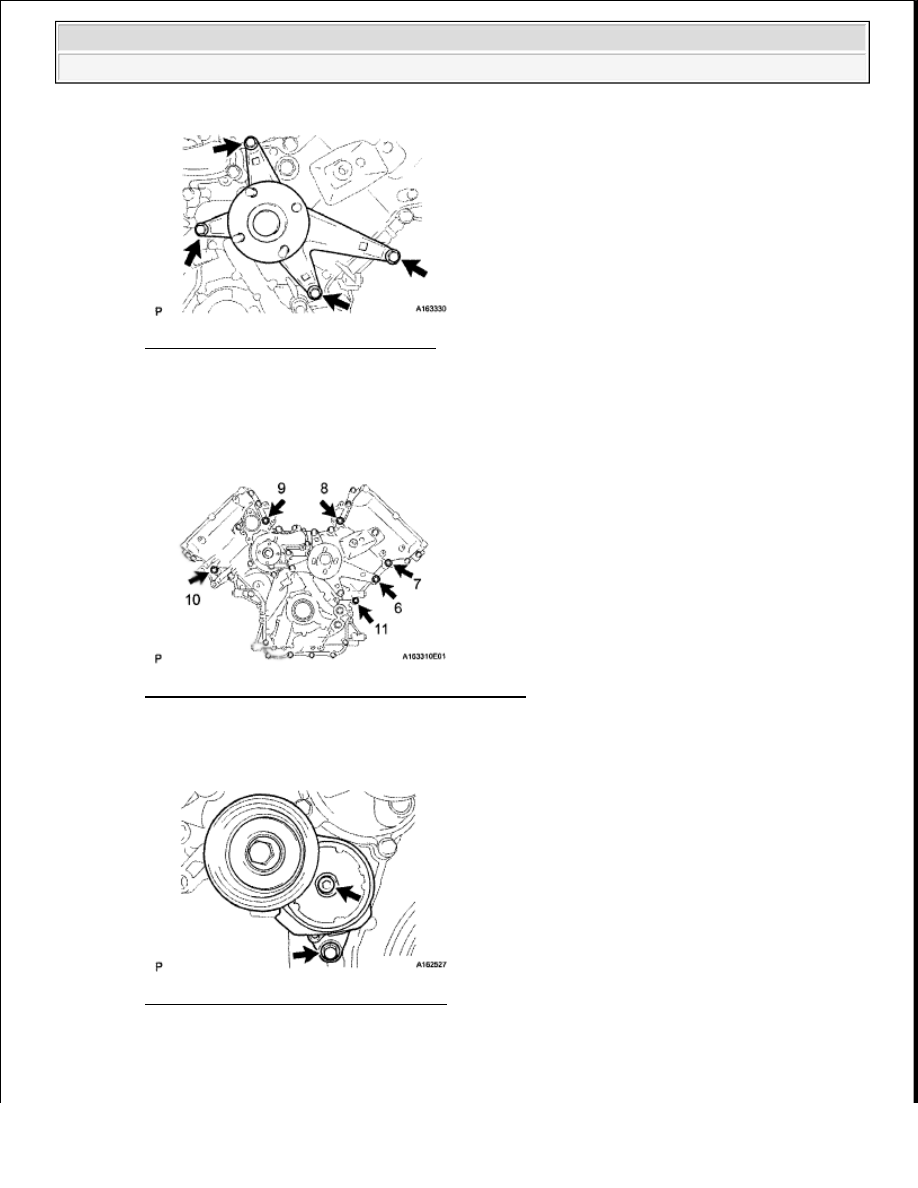

Fig. 94: Identifying Fan Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j

Tighten the 6 bolts labeled 6 to 11 in several steps in the sequence shown in the illustration

Torque: 47 N*m (479 kgf*cm, 35 ft.*lbf)

Fig. 95: Identifying Tightening Sequence Of Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

k

Temporarily install the belt tensioner with the standard bolt and 6 mm hexagon wrench bolt

Fig. 96: Identifying Belt Tensioner Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

l

Tighten the 23 bolts labeled 12 to 35 and nut in several steps in the sequence shown in the
illustration
