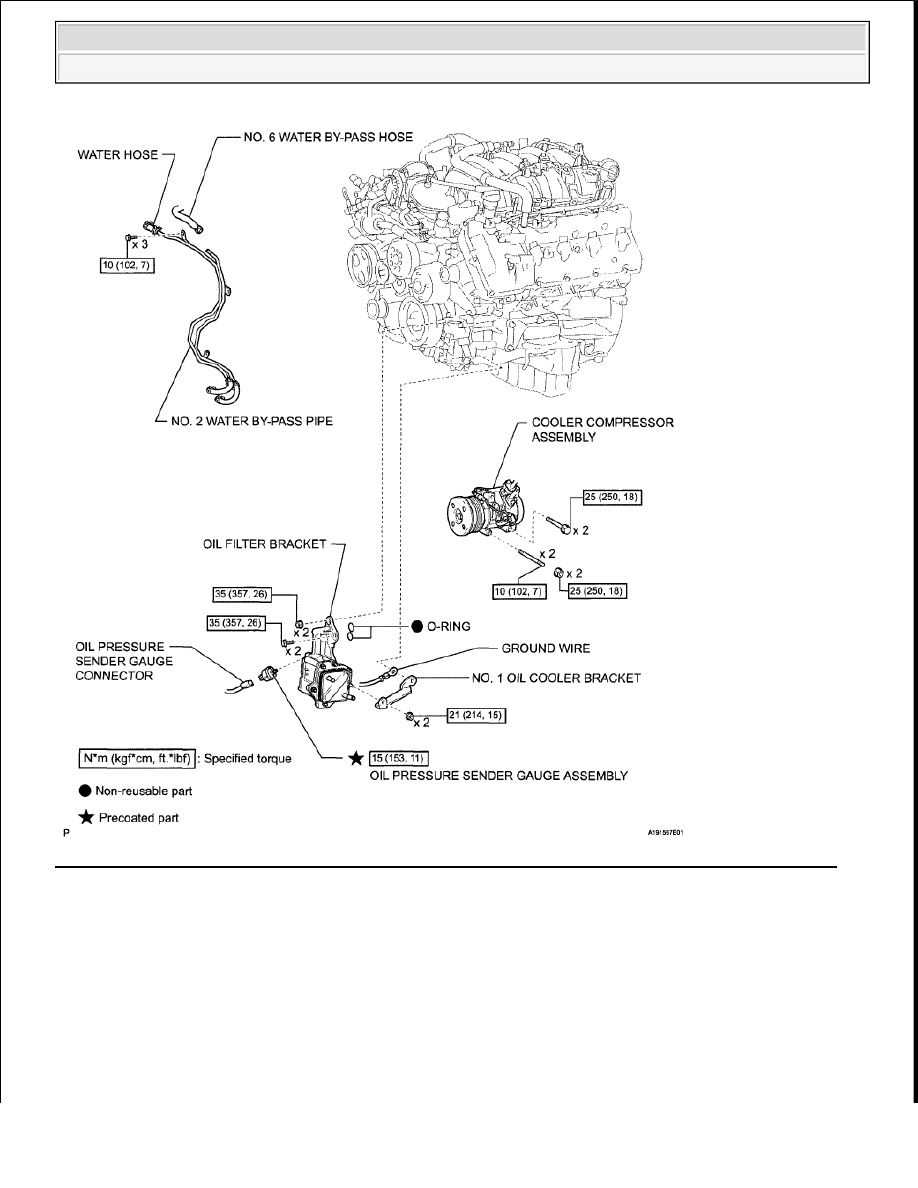

Fig. 136: Identifying Engine Oil Cooler And Related Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

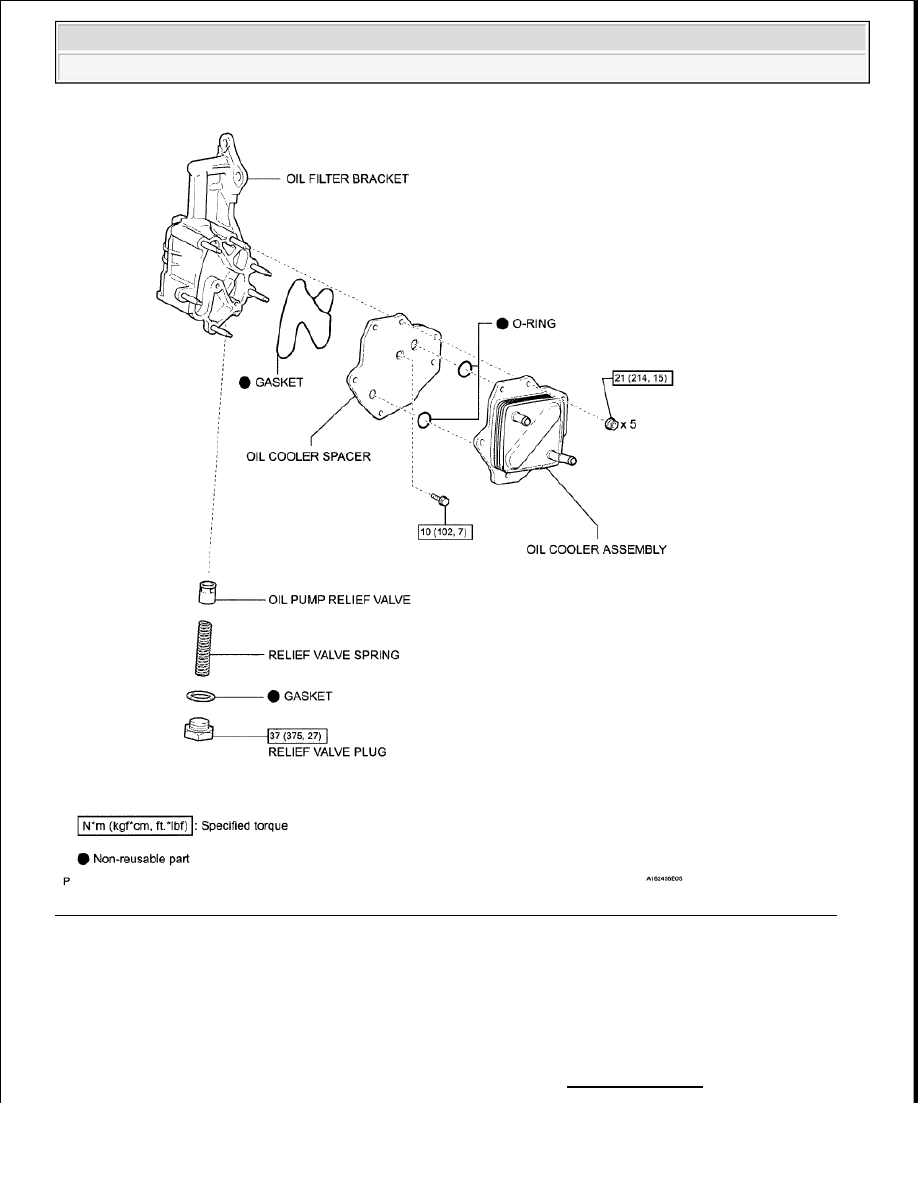

Fig. 137: Identifying Engine Oil Cooler And Related Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



When disconnecting the cable some systems need to be initialized
after the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































2

DRAIN ENGINE OIL (See REPLACEMENT )

3

DRAIN ENGINE COOLANT (See COOLANT )

4

REMOVE FAN AND GENERATOR V BELT

a

Remove the fan and generator V belt (See REMOVAL )

5

REMOVE OIL FILTER ELEMENT

a

Remove the oil filter element (See REPLACEMENT )

6

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )

7

DISCONNECT COOLER COMPRESSOR ASSEMBLY (See REMOVAL )

8

REMOVE NO. 2 WATER BY-PASS PIPE

a

Remove the 3 bolts

b

Remove the 4 hoses and water by-pass pipe

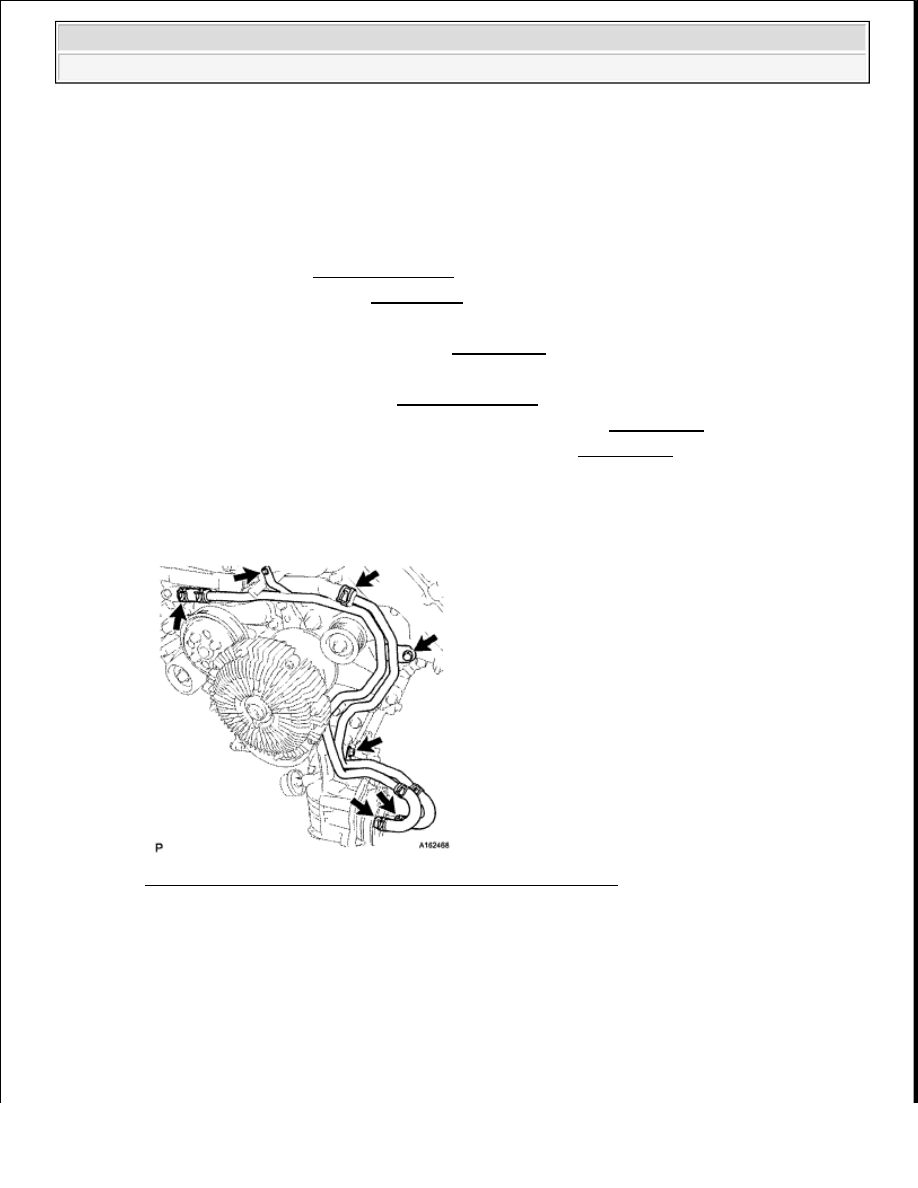

Fig. 138: Locating No. 2 Water By-Pass Pipe Hoses And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

REMOVE NO. 1 OIL COOLER BRACKET

a

Remove the 2 nuts and bracket



After the ignition switch is turned off, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch off, wait 90
seconds or more before disconnecting the cable from the negative (-)
battery terminal.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

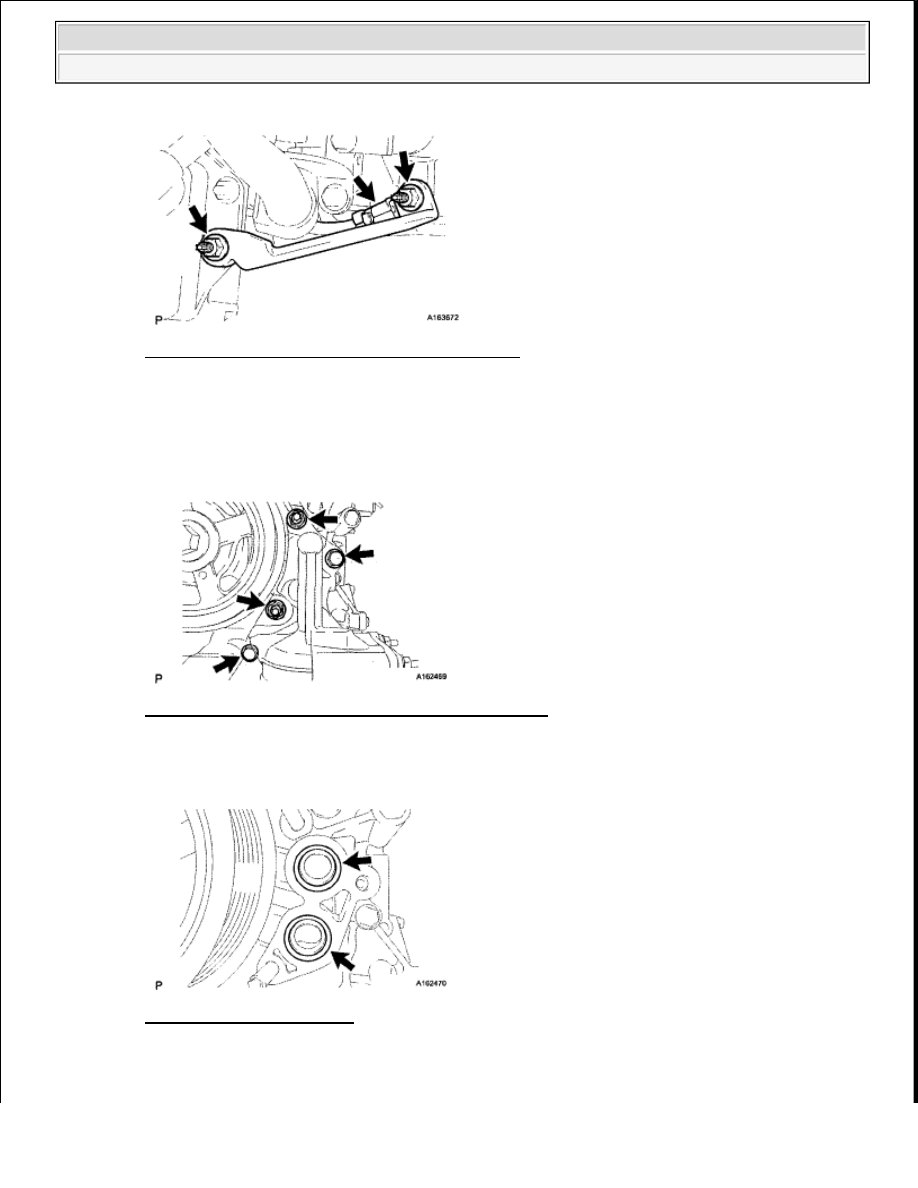

Fig. 139: Locating No. 1 Oil Cooler Bracket Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the ground wire from the cylinder block

10

REMOVE OIL FILTER BRACKET

a

Remove the 2 bolts, 2 nuts and filter bracket

Fig. 140: Locating Oil Filter Bracket Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 O-rings

Fig. 141: Locating O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE OIL COOLER ASSEMBLY
