Toyota Tundra. Manual - part 228

OK: It is not depleted.

NG: REPLACE REMOTE CONTROLLER BATTERY

OK: Go to next step.

3. CLEAN INFRARED RAY EMITTING PORTION

a. Clean the infrared ray emitting portion.

1. Clean the infrared ray emitting portion on the rear display.

2. Check whether the same malfunction occurs.

OK: The function returns to normal.

NG: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (see PROBLEM SYMPTOMS TABLE )

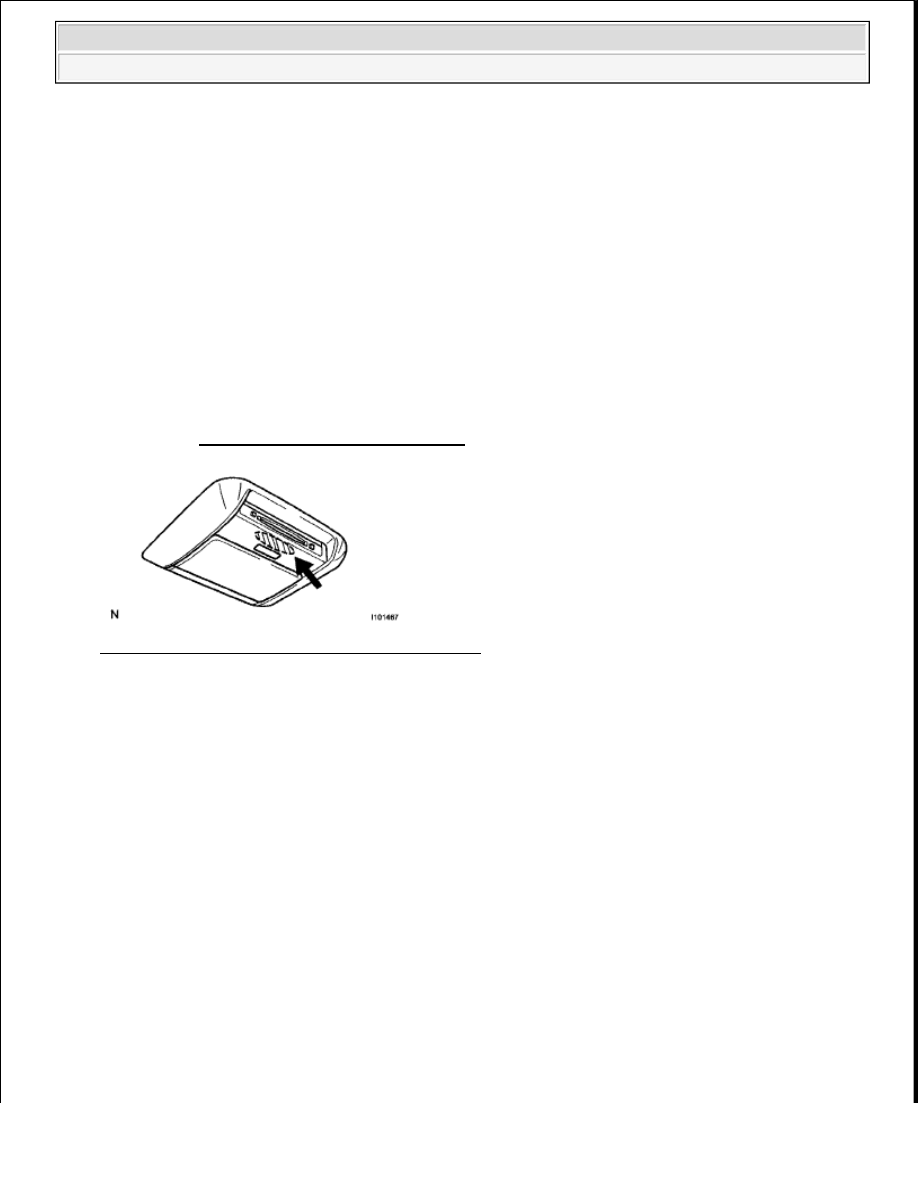

Fig. 263: Locating Infrared Ray Emitting Portion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: END

SOUND SIGNAL CIRCUIT BETWEEN RADIO RECEIVER AND TELEVISION DISPLAY
ASSEMBLY

DESCRIPTION

This circuit sends a sound signal from the television display to the radio receiver.

WIRING DIAGRAM



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































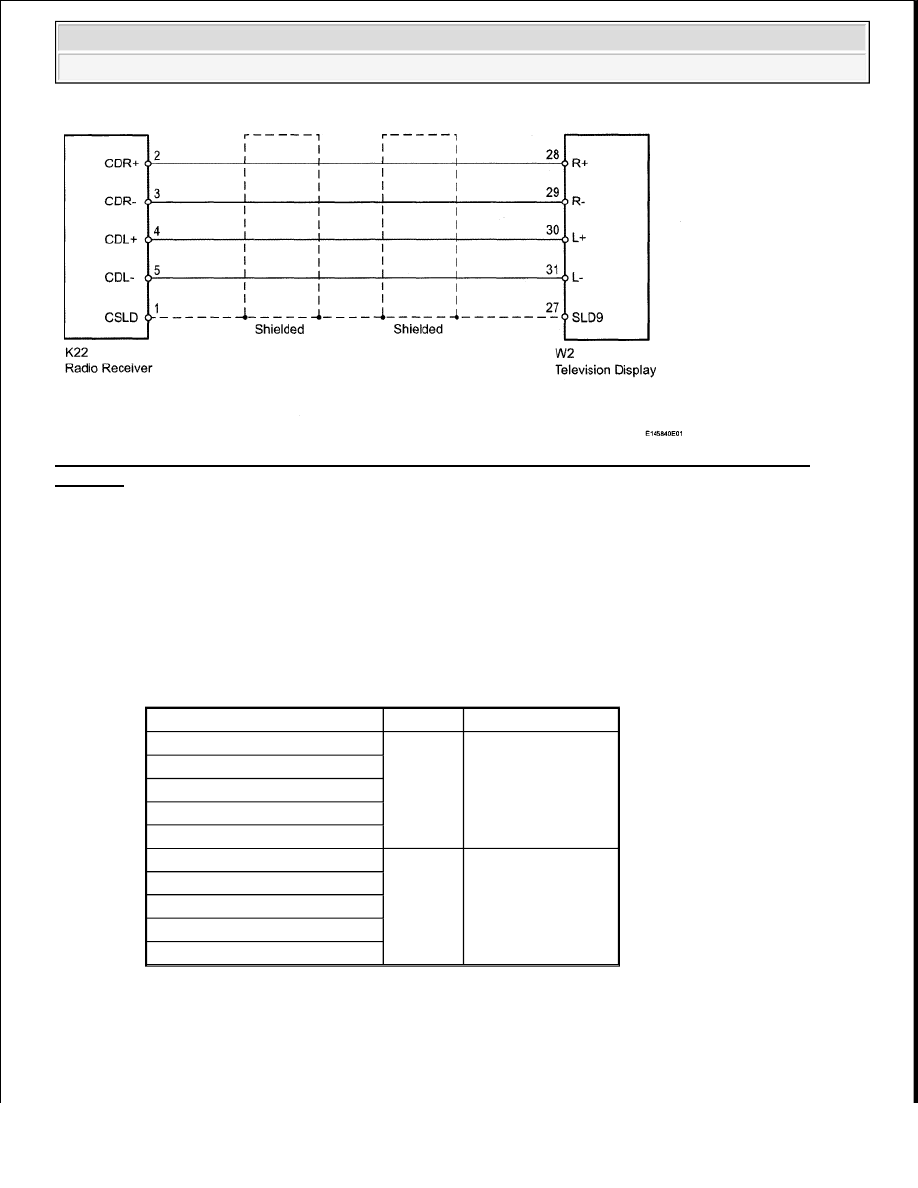

Fig. 264: Sound Signal Circuit Between Radio Receiver And Television Display Assembly - Wiring
Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. INSPECTION PROCEDURE

a. Disconnect the W2 display connector.

b. Disconnect the K22 receiver connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

W2-28 (R+) - K22-2 (CDR+)

Always

Below 1 ohms

W2-29 (R-) - K22-3 (CDR-)

W2-30 (L+) - K22-4 (CDL+)

W2-31 (L-) - K22-5 (CDL-)

W2-27 (SLD9) - K22-1 (CSLD)

W2-28 (R+) - Body ground

Always

10 Kohms or higher

W2-29 (R-) - Body ground

W2-30 (L+) - Body ground

W2-31 (L-) - Body ground

W2-27 (SLD9) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































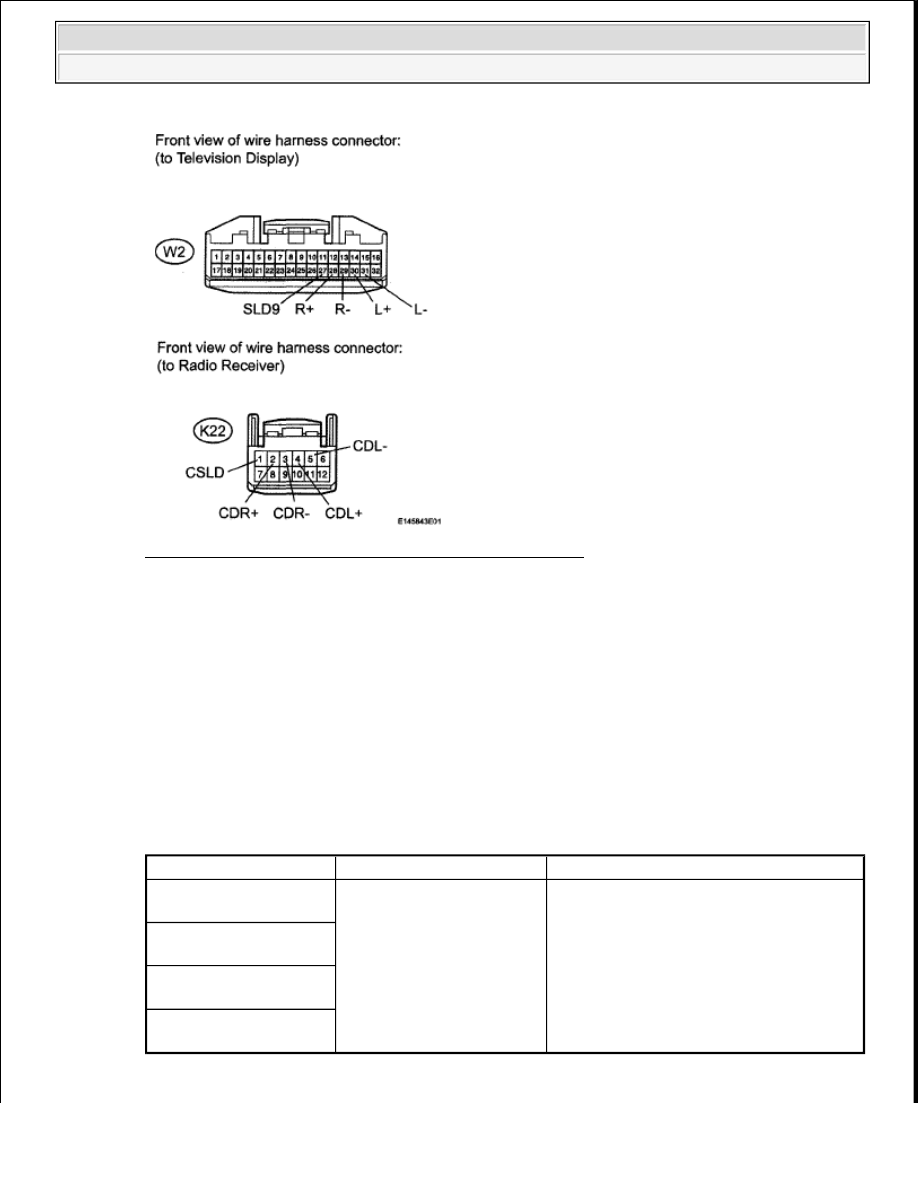

Fig. 265: Identifying W2 And K22 Connectors Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to next step.

2. CHECK TELEVISION DISPLAY

a. Reconnect the W2 display connector.

b. Using an oscilloscope, check the waveform between each terminal and the body ground according

to the conditions, as shown in the table below.

Waveform

TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition

Specified Condition

W2-28 (R+) - Body

ground

Audio sound is being

produced

A waveform synchronized with sound is

output

W2-29 (R-) - Body

ground

W2-30 (L+) - Body

ground

W2-31 (L-) - Body

ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Fig. 266: Identifying W2 Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE TELEVISION DISPLAY (see REMOVAL )

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (see PROBLEM SYMPTOMS TABLE )

SOUND SIGNAL CIRCUIT BETWEEN VIDEO TERMINAL AND TELEVISION DISPLAY

DESCRIPTION

This is the sound signal circuit from the video terminal to the television display.

WIRING DIAGRAM

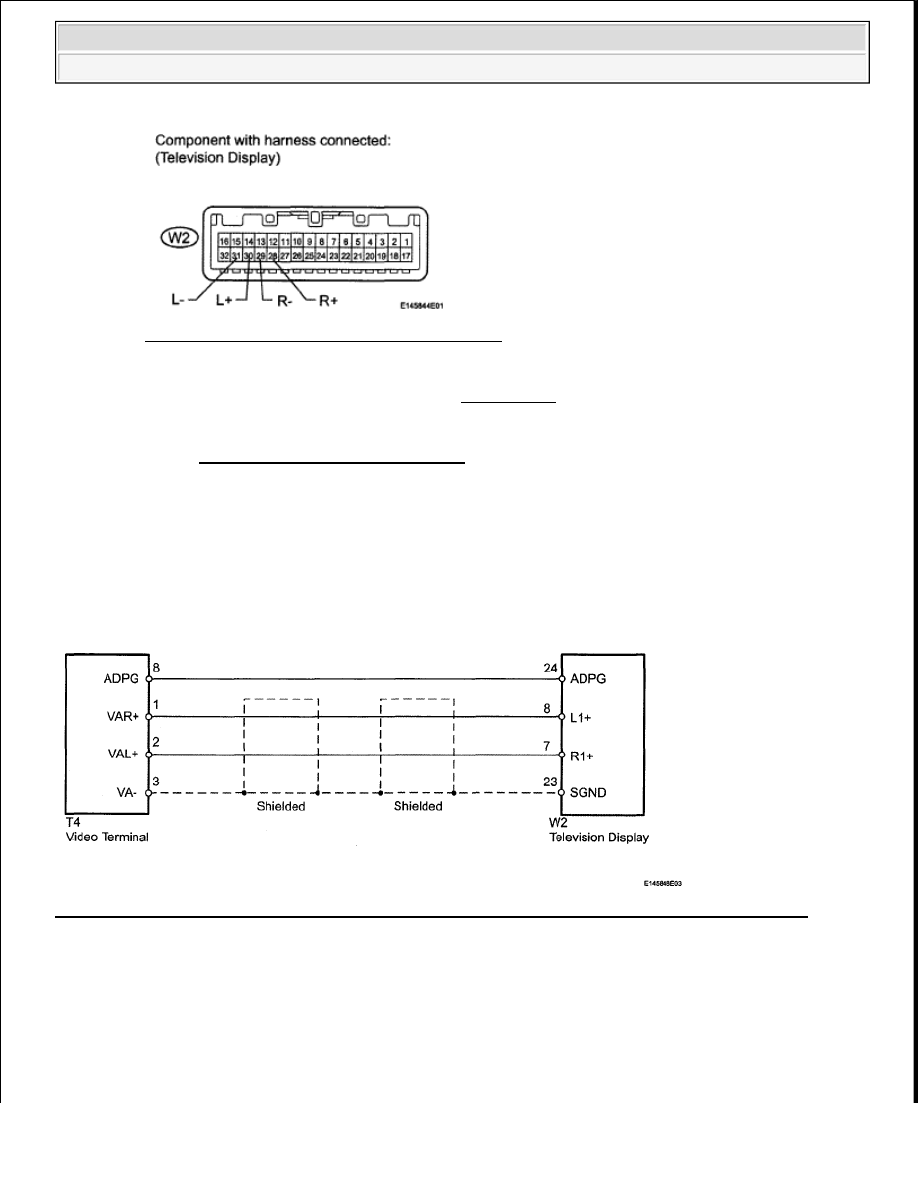

Fig. 267: Sound Signal Circuit Between Video Terminal And Television Display - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. CHECK HARNESS AND CONNECTOR (TELEVISION DISPLAY - VIDEO TERMINAL)

a. Disconnect the W2 display connector.

b. Disconnect the T4 terminal connector.

c. Measure the resistance according to the value(s) in the table below.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
