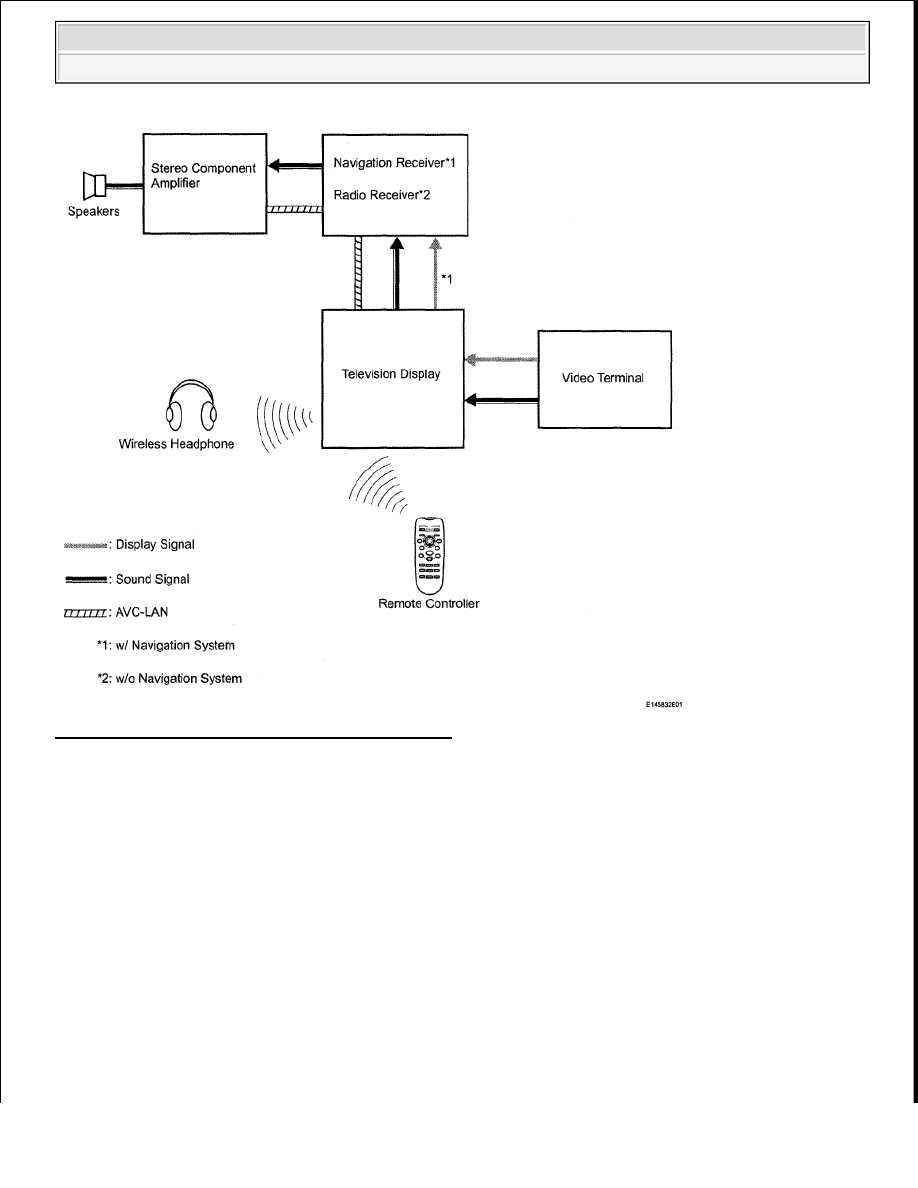

Fig. 257: Rear Seat Entertainment System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DESCRIPTION

1. OUTLINE



The RSE (Rear Seat Entertainment) system allows the front and rear seat occupants to select
different audio-visual modes at the same time.



The rear seat occupants can control the audio-visual modes with the remote controller, and listen to
the audio using wireless headphones.



The RSE system is controlled by the television display, and the communication between the audio
head unit and the television display is established via an AVC-LAN (Audio Visual
Communication-Local Area Network).



The RSE system can play discs recorded entirely in the MP3 format, as well as music discs
containing a mixture of CD data (CD-DA files) and MP3 data.



The RSE system cannot play discs recorded in a format other than MP3, such as WMA, AAC,
AIFF, WAV, etc.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































HINT:

MP3 is short for MPEG1 (Moving Picture Expert Group Phase 1) & 2 Audio Layer 3. It is an audio
compression standard set by a working group (MPEG) of the ISO (International Organization for
Standardization). MP3 data is compressed audio data that is about 1/10 the size of a conventional disc's
audio data.

2. FUNCTION OF MAIN COMPONENTS

FUNCTION OF MAIN COMPONENTS

3. DVD (Digital Versatile Disc) PLAYER OUTLINE (for TELEVISION DISPLAY)

a. A disc player uses a laser pickup to read digital signals recorded on discs. By converting the digital

signals to analog, music and other content can be played.

Television display



DVD player



Headphone
terminal



Display DVD and video images.



Receives signals from remote controller.



Outputs audio signals to wireless headphones in the form of infrared
signals.

Navigation receiver* 1
Radio receiver*2



Receives audio signals from the television display and outputs them to the
stereo component amplifier.



Enables or disables the function of the remote controller for television
display.

Remote controller

Outputs various control signals of the RSE system to the television display in the
form of infrared signals.

Wireless headphones



Receives the audio signals from the television display in the form of
infrared signals.



Volume adjustment of the wireless headphones can be done by using the
volume control on the wireless headphones.

VTR terminal

This terminal is for connecting a video player's video and audio output terminals.

HINT:



*1: w/ Navigation System



*2: w/o Navigation System

CAUTION: Do not look directly at the laser pickup because the disc player

uses an invisible laser beam. Be sure to operate the player only
as instructed.

NOTE:



Do not disassemble any part of the disc player.



Do not apply oil to the disc player.



Do not insert anything but a disc into the disc player.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































b. Usable discs

The DVD player can only play DVD videos, video CDs, audio CDs, CD-Rs (CD-Recordable), and
CD-RWs (CD-ReWritable) that have any of the following marks:

Fig. 258: Identifying DVD Player Outline
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Precautions for handling disc

NOTE:



Copy-controlled CDs cannot be used.



Some CD-Rs and CD-RWs are not playable as a result of: 1) the
type of recording method used, 2) the type of disc, 3) scratches,
4) contamination, or 5) the disc being in the vehicle for an
extended amount of time, leading to deterioration.



CD-Rs and CD-RWs that have not been finalized cannot be
played.



PAL or SECAM color television standard discs cannot be
played. Only NTSC discs can be played.



Dual Discs that mate DVD recorded material on one side with
CD digital audio material on the other cannot be played.



When handling a disc, be careful not to put fingerprints, stains
or scratches on the disc.



When holding a disc, pinch the center hole and edge of the disc
with your fingers. Face the printed side upward.



If a disc is ejected by pressing the eject button and left partially
ejected for an extended period of time, the disc may become
deformed and unusable.



A disc may not be able to be ejected or the player may become
damaged if: 1) cellophane tape, stickers, CD-R labels or rental
CD labels are attached; or 2) residue from removed tape,
stickers or labels remain.



Avoid direct sunlight when storing discs as they may become



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































HINT:



Just as condensation fogs the vehicle's window during wet or cold weather, condensation
may also form inside the player. If condensation forms, disc skipping or playback stoppage
may occur. Ventilate or dehumidify the vehicle for a while before using the player.



If the player vibrates severely due to driving on a rough road, the disc may skip.

d. Cleaning

1. To clean dirty discs, use a dry, soft cloth such as those used for glasses with plastic lenses.

Lightly wipe radially from the center of the disc.

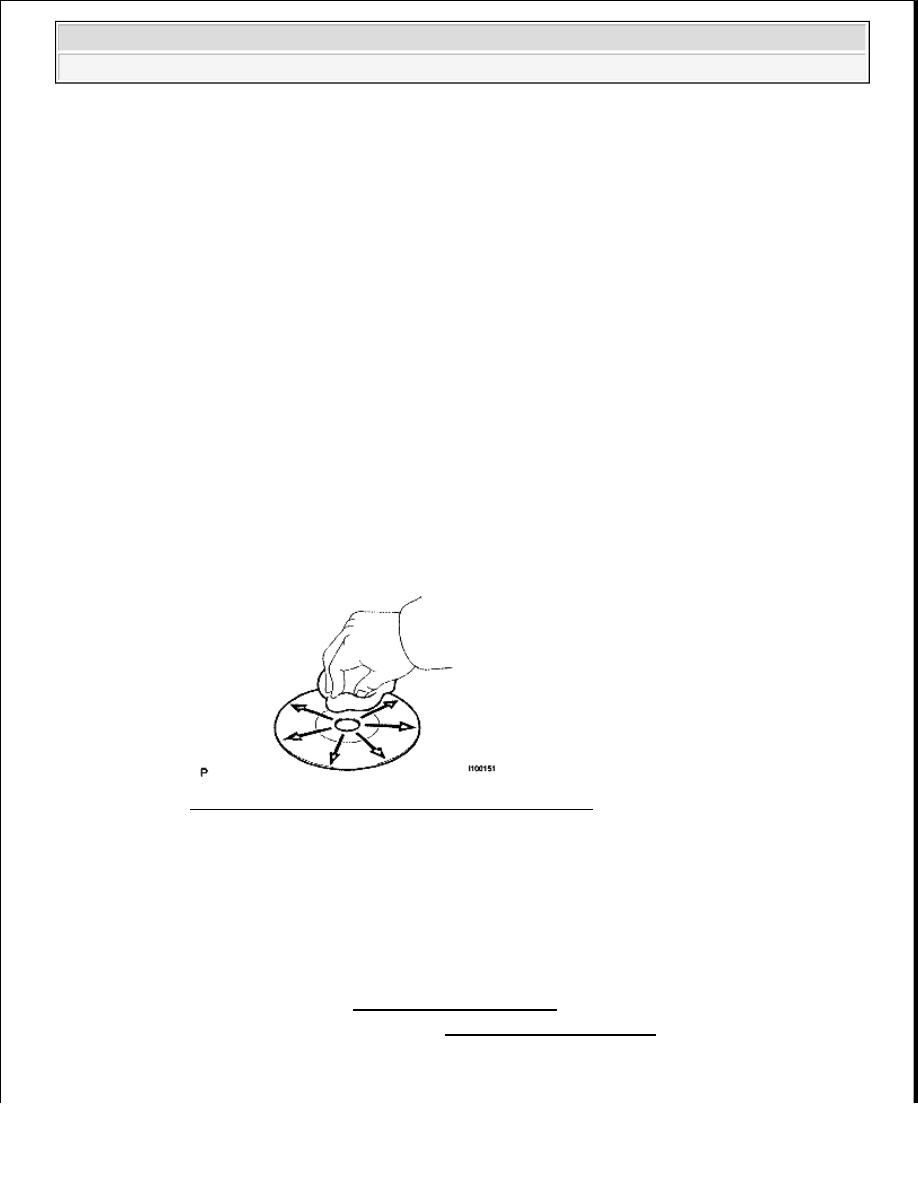

Fig. 259: Cleaning Disc Surface With Soft Dry Cloth
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. AVC-LAN DESCRIPTION (See SYSTEM DESCRIPTION )

5. DIAGNOSTIC FUNCTION OUTLINE (See DISPLAY CHECK MODE )

HOW TO PROCEED WITH TROUBLESHOOTING

deformed and unusable.



Do not use uniquely-shaped discs as they may damage the
player.



Do not use discs where part of the recording surface is
transparent or translucent. If used, the disc may become unable
to be inserted, ejected and played normally.

NOTE:

Do not use lens cleaner when cleaning the player, as it may damage
the player's pickup part.

NOTE:



Pressing the disc roughly with your hand or scrubbing
with a hard cloth may scratch the disc surface.



Using record spray, anti-static agents, alcohol, benzene,
thinner or other solvents, and chemical cloths on a disc
will damage the disc and may make the disc unusable.
