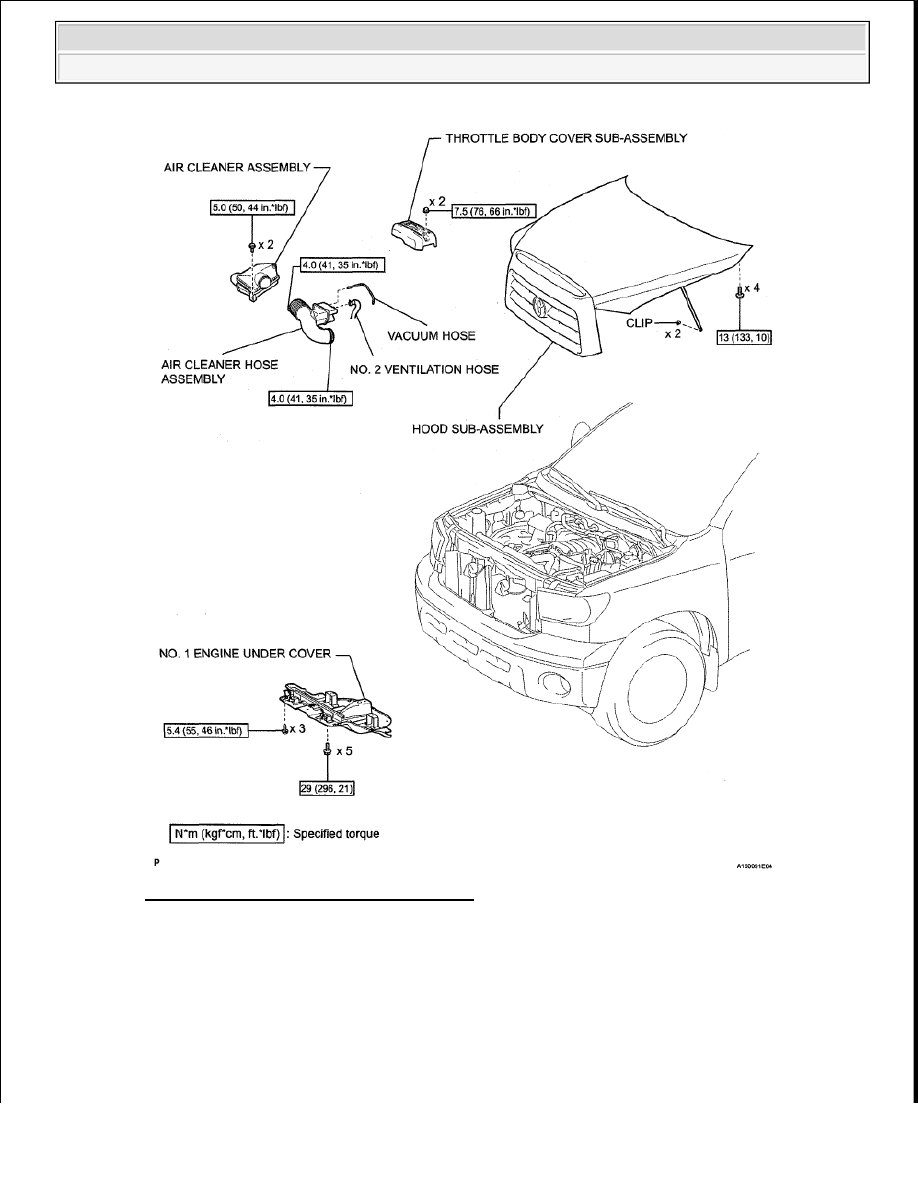

b. Remove the 2 bolts and air cleaner hose.

Fig. 46: Identifying Air Cleaner Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE AIR CLEANER CAP SUB-ASSEMBLY

4. REMOVE AIR CLEANER ELEMENT

5. REMOVE AIR CLEANER CASE SUB-ASSEMBLY

a. Disconnect the No. 2 ventilation hose.



2009 Toyota Tundra

2009 ENGINE Intake (1GR-FE) - Tundra































Fig. 47: Identifying No. 2 Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the hose clamp.

c. Disconnect the vacuum hose.

d. Disconnect the MAF meter connector.

Fig. 48: Identifying MAF Meter Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Using a clip remover, detach the 2 wire harness clamps.

f. Loosen the hose clamp.

g. Remove the 2 bolts and air cleaner case.



2009 Toyota Tundra

2009 ENGINE Intake (1GR-FE) - Tundra































Fig. 49: Identifying Air Cleaner Case Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE PURGE LINE HOSE

a. Remove the purge line hose.



2009 Toyota Tundra

2009 ENGINE Intake (1GR-FE) - Tundra































Fig. 50: Identifying Purge Line Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 3 hose clamps.

INSTALLATION

1. INSTALL PURGE LINE HOSE

a. Attach the 3 hose clamps.
