2009 ENGINE

Ignition (3UR-FE) - Tundra

IGNITION SYSTEM

PARTS LOCATION

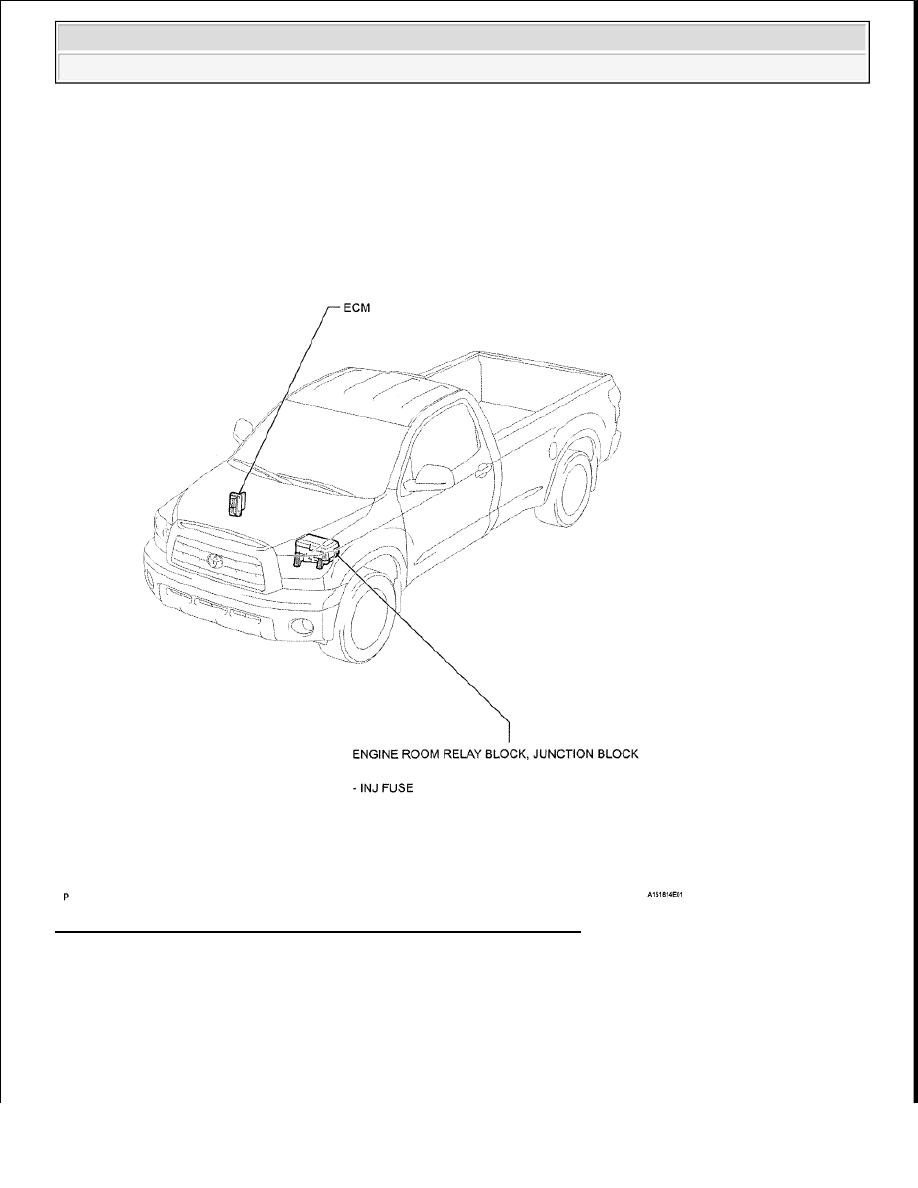

Fig. 1: Identifying Location Of Ignition System Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FE) - Tundra

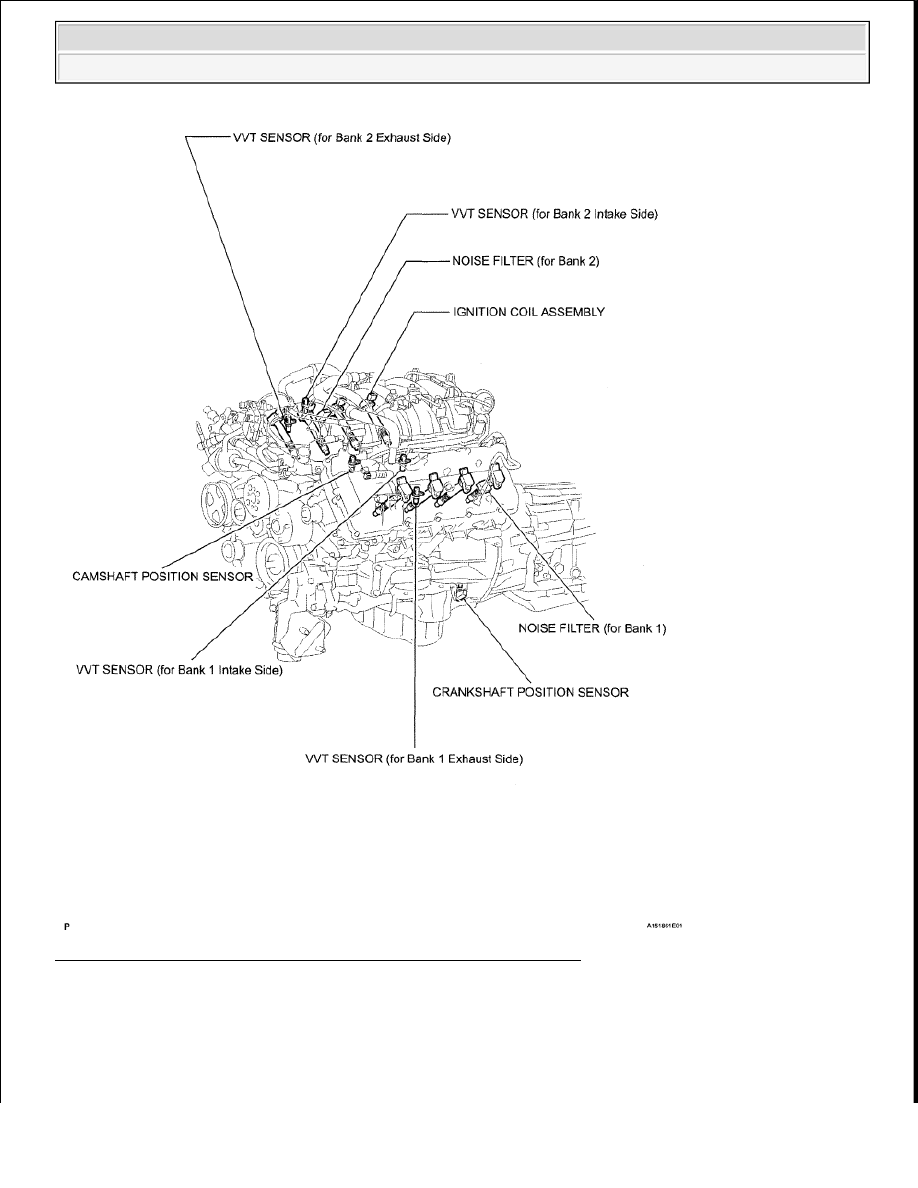

Fig. 2: Identifying Location Of Ignition System Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FE) - Tundra

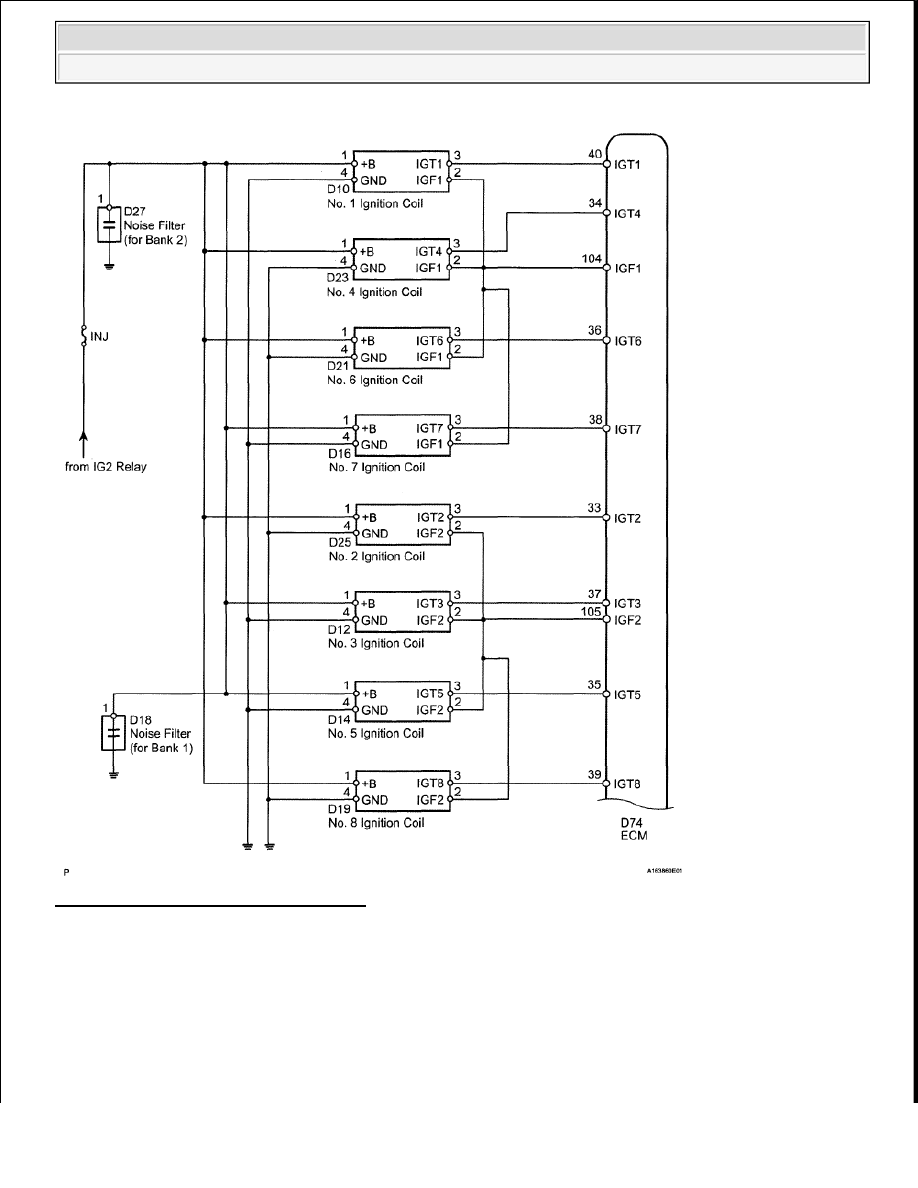

Fig. 3: Ignition System Diagram (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FE) - Tundra

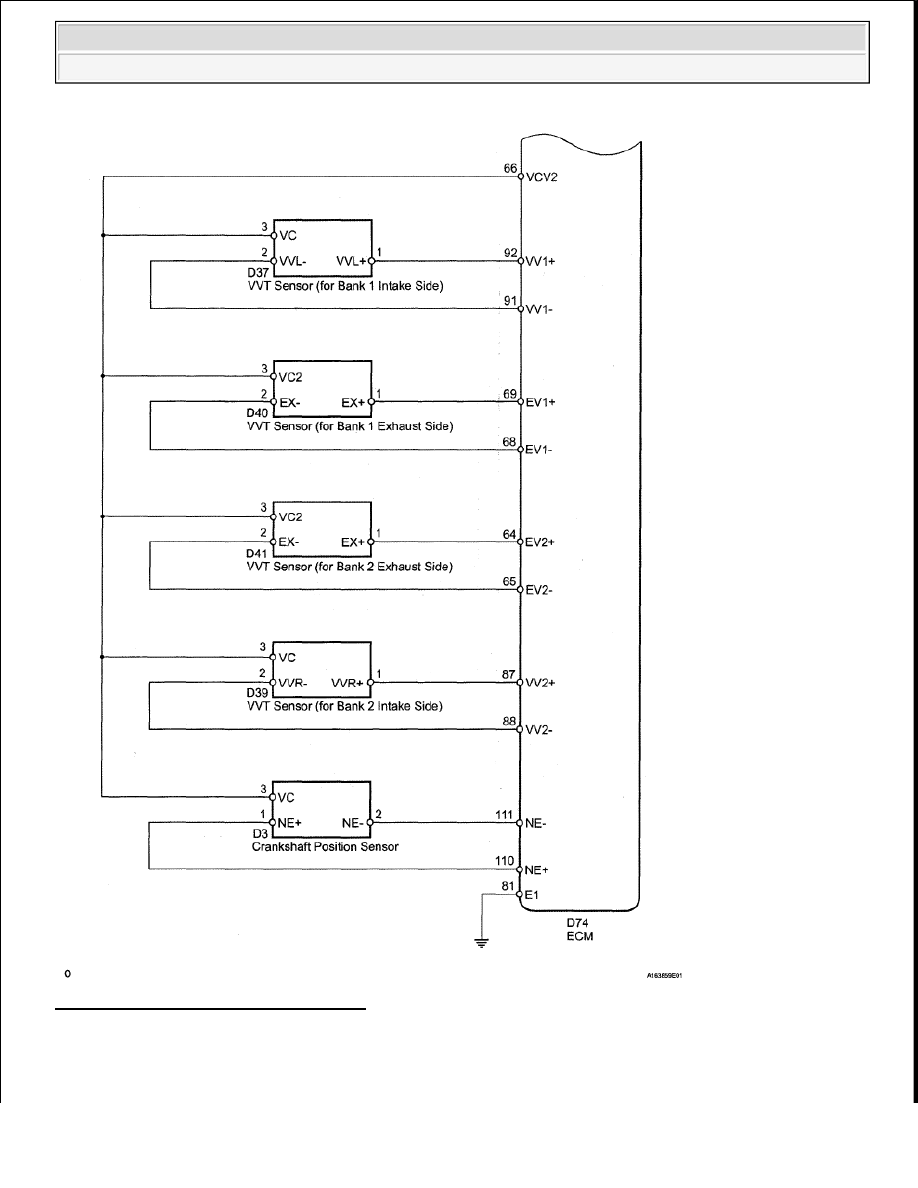

Fig. 4: Ignition System Diagram (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FE) - Tundra
