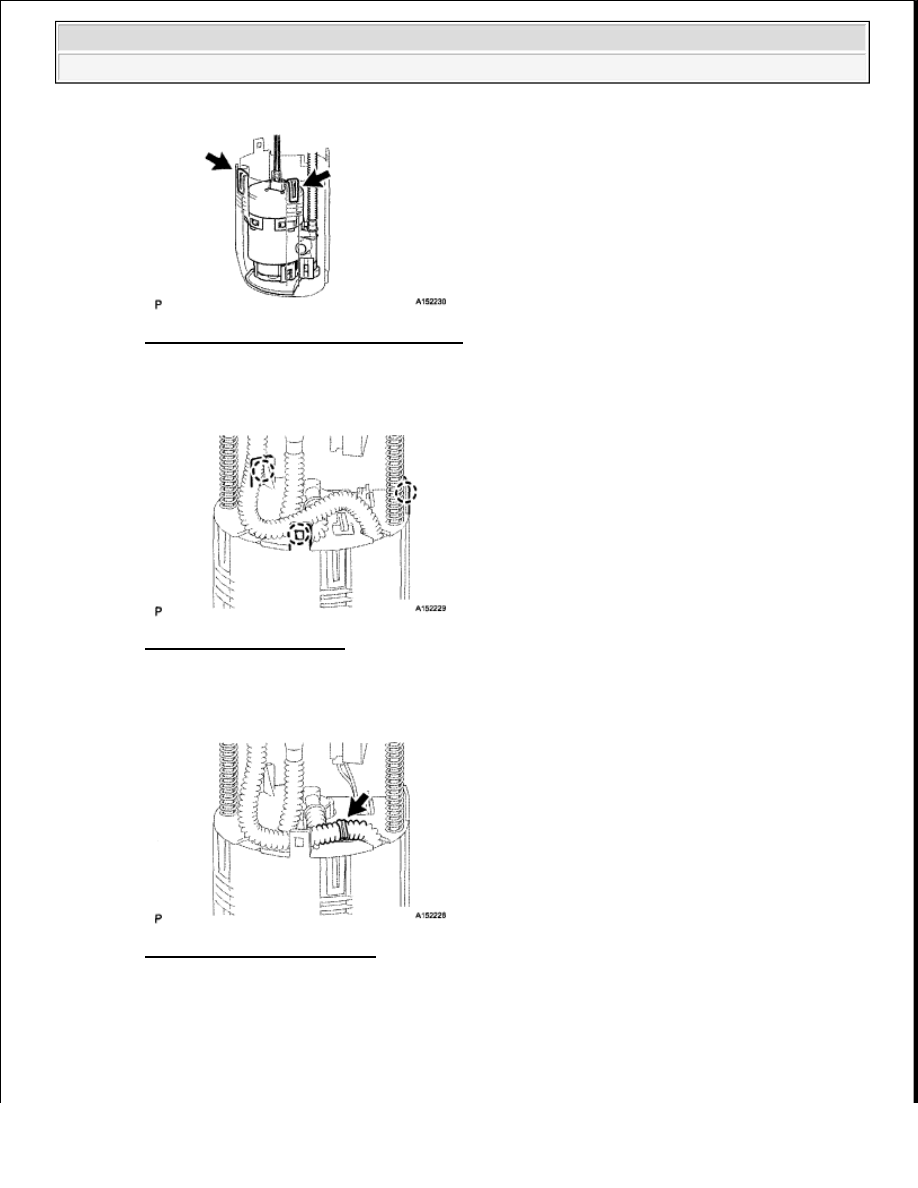

Fig. 79: Identifying Fuel Pump Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Apply a light coat of gasoline to a new O-ring. Then install the O-ring and spacer to the fuel pump.

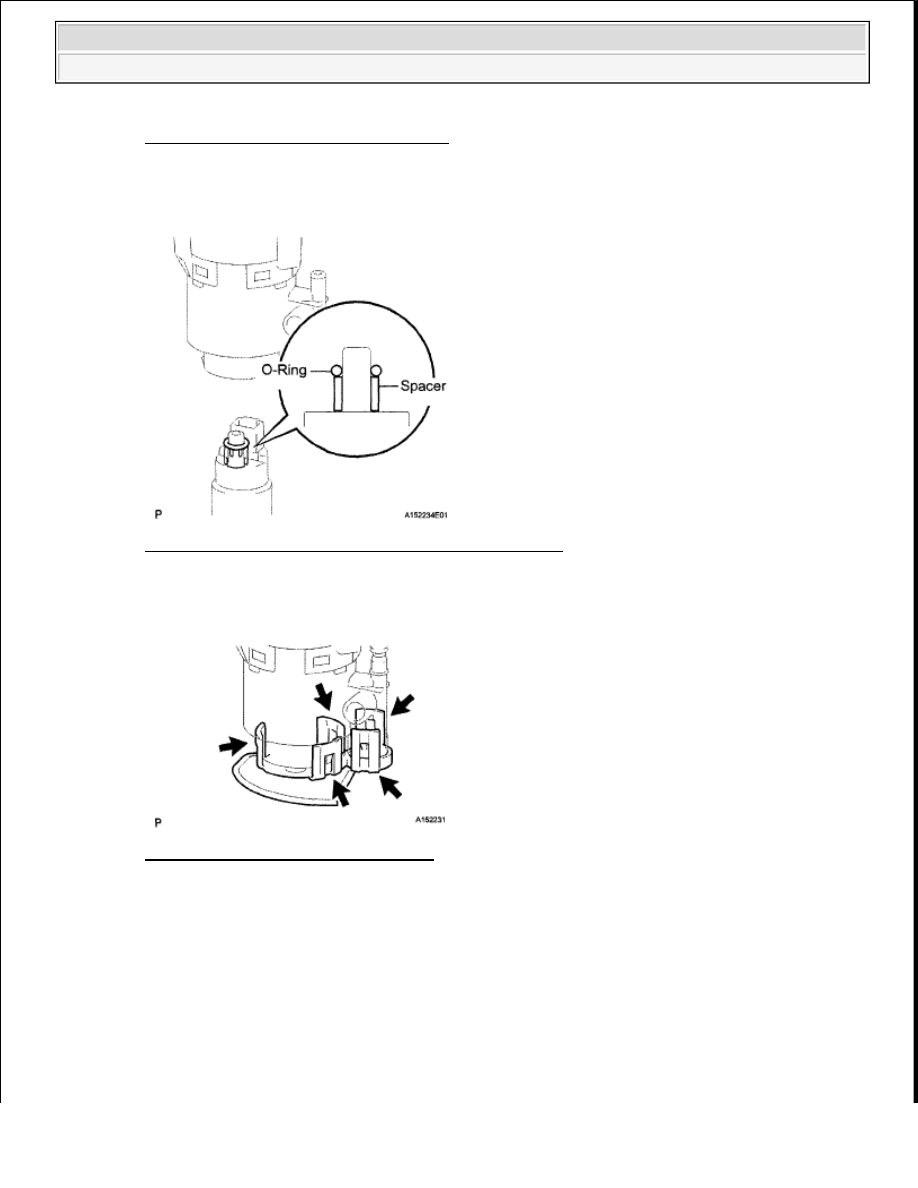

Fig. 80: Identifying O-Ring And Spacer Of Fuel Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 5 claws to the claw holes and install the fuel pump and suction plate with filter.

Fig. 81: Identifying Fuel Pump Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SUB TANK SUB-ASSEMBLY

a. Attach the 2 claws to the claw holes and install the fuel sub tank.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































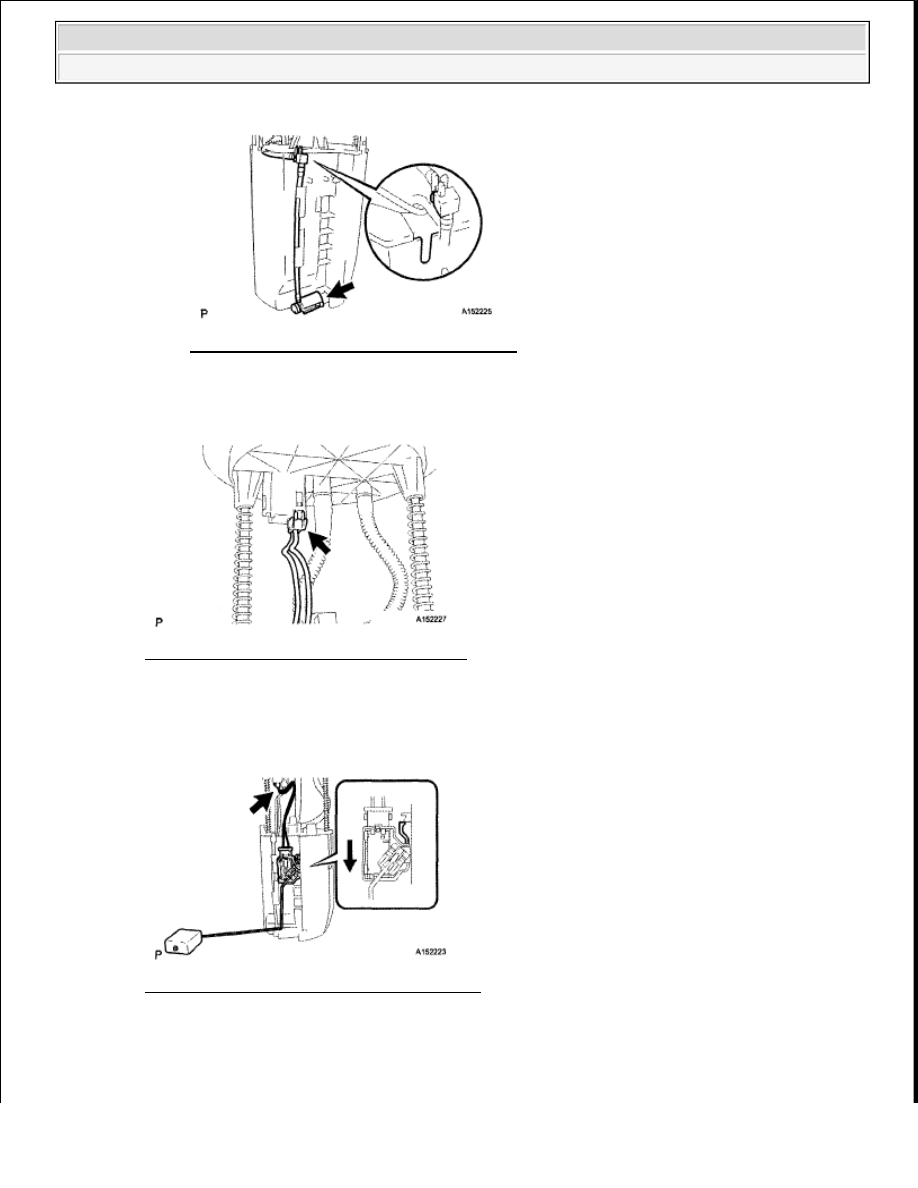

Fig. 82: Identifying Fuel Sub Tank Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 3 claws to the claw holes.

Fig. 83: Identifying Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the fuel tube.

Fig. 84: Identifying Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the tube part to the sub tank.

1. Attach the claw on the end of the tube to the claw hole. Install the tube to the 2 clamps on the

fuel sub tank.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































Fig. 85: Identifying Claw On End Of Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the fuel pump connector.

Fig. 86: Identifying Fuel Pump Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FUEL SENDER GAUGE

a. Set the sender gauge to the sub tank. Then slide the sender gauge downward to install it.

Fig. 87: Setting Sender Gauge To Sub Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the fuel sender gauge connector.

INSTALLATION



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































1. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY (see

INSTALLATION )

2. INSTALL FUEL TANK PIPE SUB-ASSEMBLY (see INSTALLATION )

3. INSTALL FUEL TANK ASSEMBLY (see INSTALLATION )

4. CONNECT OUTLET NO. 1 CANISTER HOSE (see INSTALLATION )

5. CONNECT FUEL TANK TO FILLER PIPE HOSE (see INSTALLATION )

6. CONNECT WIRE HARNESS (see INSTALLATION )

7. CONNECT VENT LINE HOSE (see INSTALLATION )

8. CONNECT FUEL TANK RETURN TUBE (see INSTALLATION )

9. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY (see INSTALLATION )

10. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles) (see INSTALLATION )

11. INSTALL FUEL TANK CAP ASSEMBLY

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. CHECK FOR FUEL LEAK (see INSTALLATION )

FUEL PUMP ECU

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
