If there is an open or short in the circuit, sound cannot be heard from the speakers even if there is no
malfunction in the stereo component amplifier or speakers.

WIRING DIAGRAM

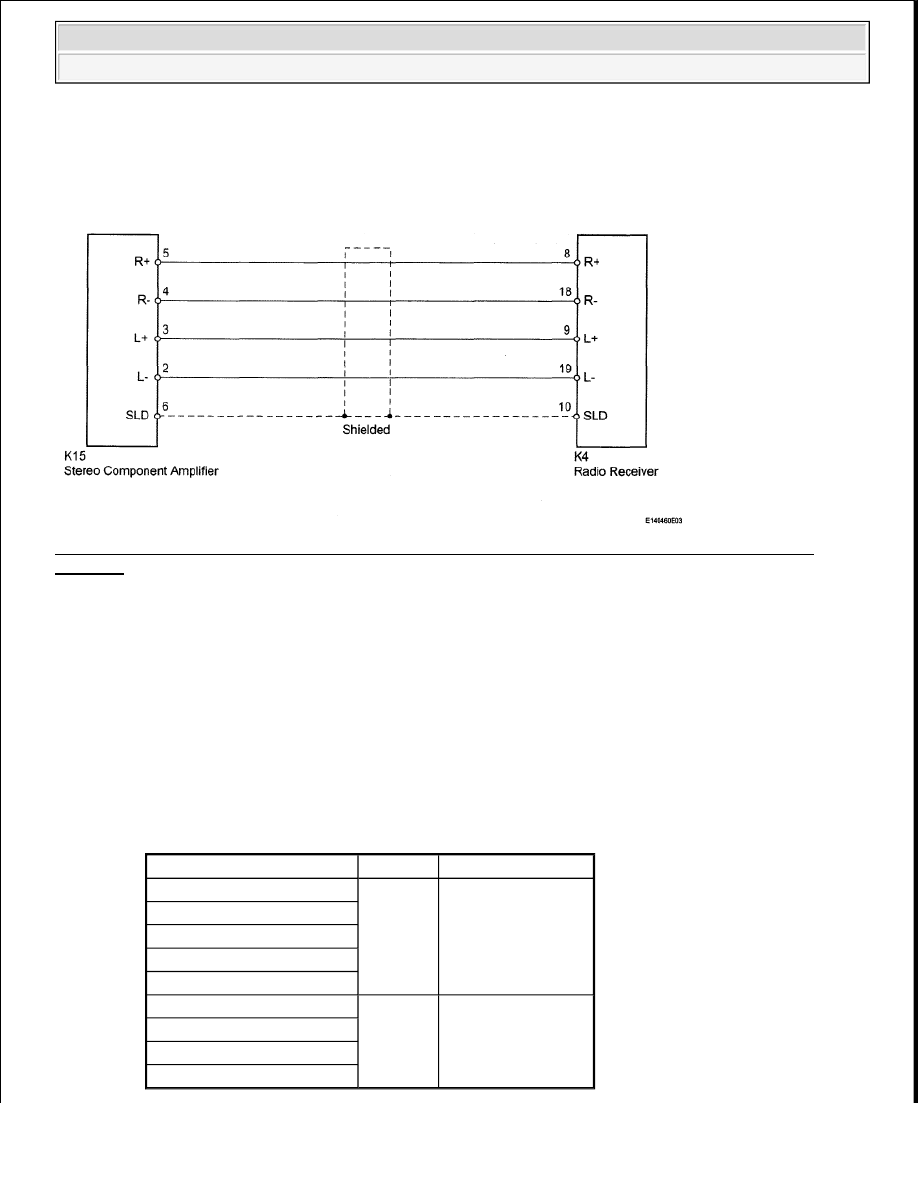

Fig. 220: Sound Signal Circuit Between Radio Receiver And Stereo Component Amplifier - Wiring
Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. CHECK HARNESS AND CONNECTOR (RADIO RECEIVER - STEREO COMPONENT

AMPLIFIER)

a. Disconnect the K4 receiver connector.

b. Disconnect the K15 amplifier connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

K4-9 (L+) - K15-3 (L+)

Always

Below 1 ohms

K4-19 (L-) - K15-2 (L-)

K4-8 (R+) - K15-5 (R+)
K4-18 (R-) - K15-4 (R-)

K4-10 (SLD) - K15-6 (SLD)

K4-9 (L+) - Body ground

Always

10 kohms or higher

K4-19 (L-) - Body ground

K4-8 (R+) - Body ground

K4-18 (R-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

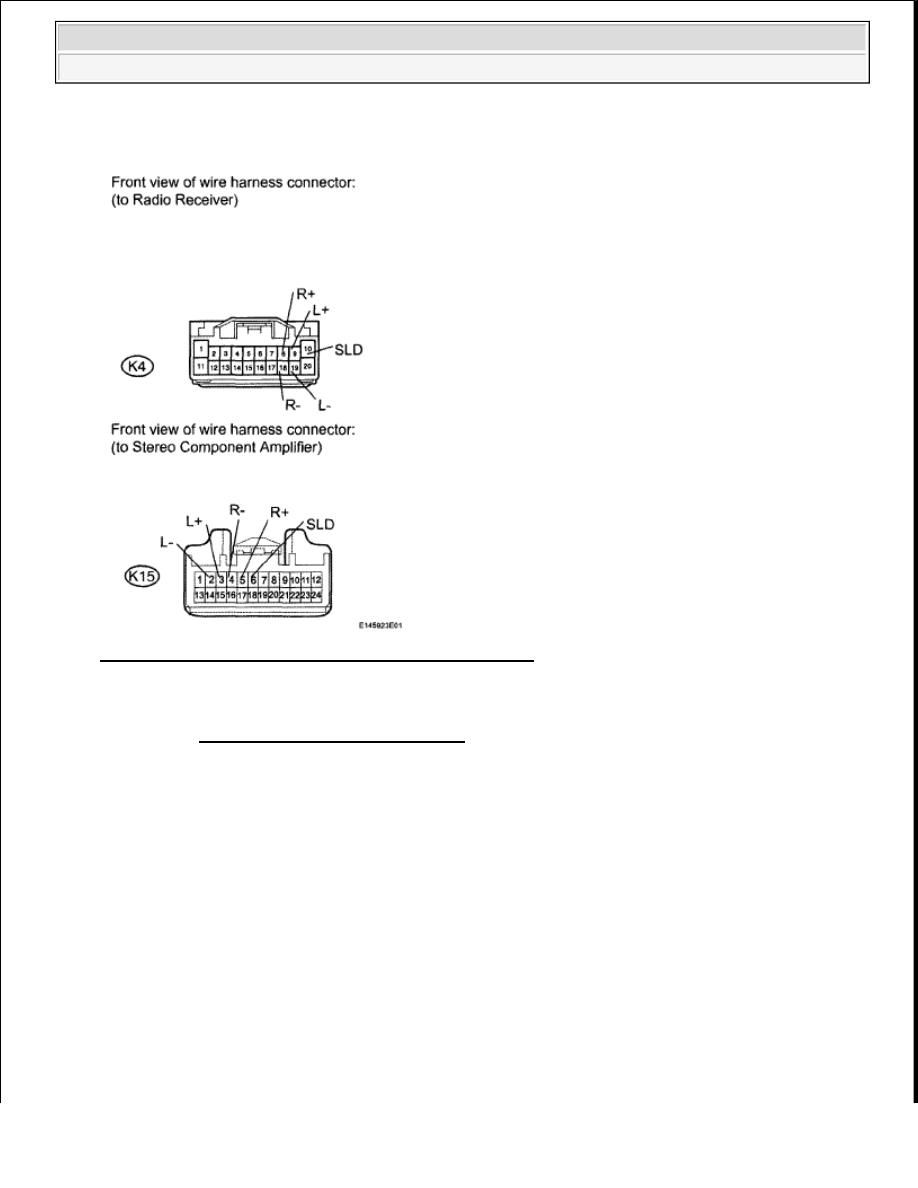

Fig. 221: Identifying K4 And K15 Connectors Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (see PROBLEM SYMPTOMS TABLE )

SOUND SIGNAL CIRCUIT BETWEEN RADIO RECEIVER AND STEREO JACK ADAPTER

DESCRIPTION

The stereo jack adapter sends an external device sound signal to the radio receiver through this circuit. The
sound signal that has been sent is amplified by the stereo component amplifier or radio receiver, and then is sent
to the speakers.

If there is an open or short in the circuit, sound cannot be heard from the speakers even if there is no
malfunction in the stereo component amplifier, radio receiver, or speakers.

WIRING DIAGRAM



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































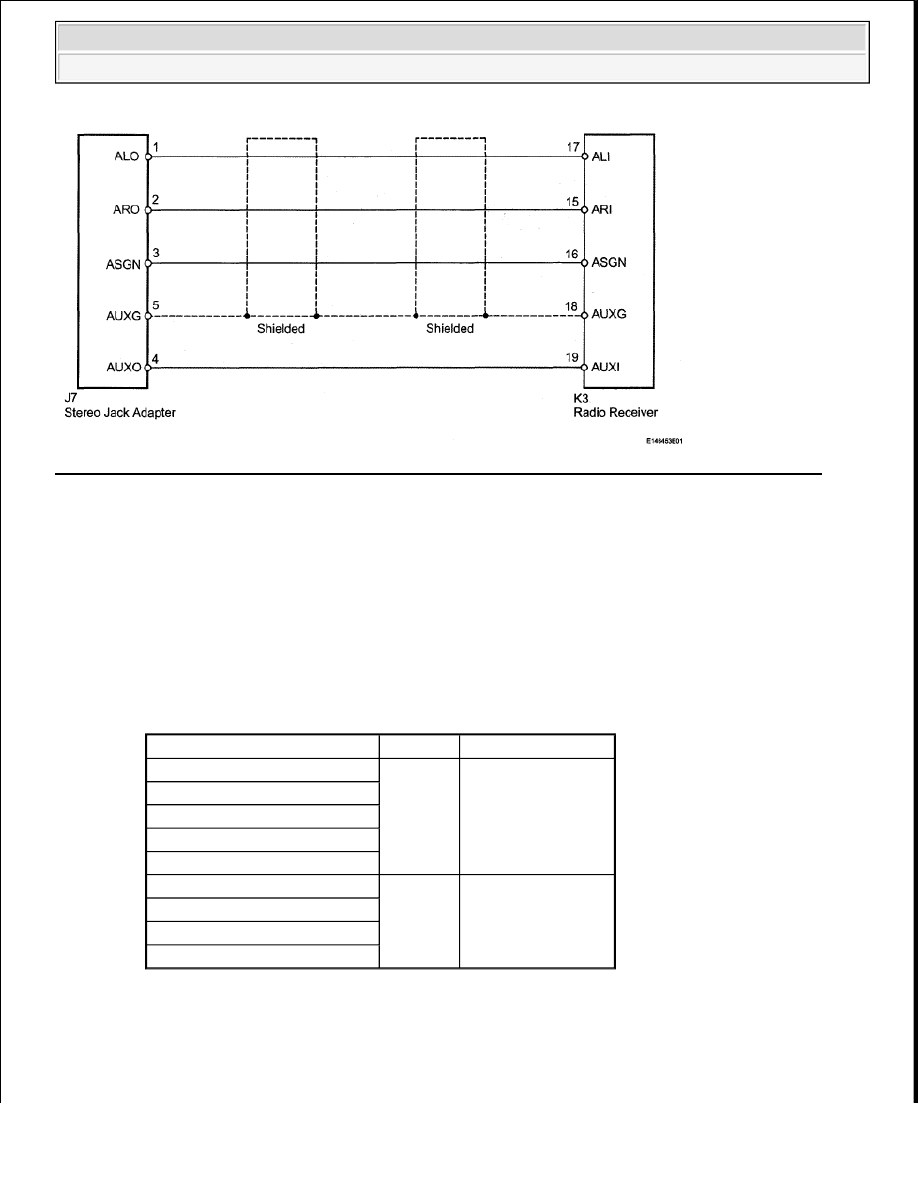

Fig. 222: Sound Signal Circuit Between Radio Receiver And Stereo Jack Adapter - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. CHECK HARNESS AND CONNECTOR (RADIO RECEIVER - STEREO JACK ADAPTER)

a. Disconnect the K3 receiver connector.

b. Disconnect the J7 adapter connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection

Condition Specified Condition

K3-17 (ALI) - J7-1 (ALO)

Always

Below 1 ohms

K3-15 (ARI) - J7-2 (ARO)

K3-16 (ASGN) - J7-3 (ASGN)

K3-18 (AUXG) - J7-5 (AUXG)

K3-19 (AUXI) - J7-4 (AUXO)

K3-17 (ALI) - Body ground

Always

10 kohms or higher

K3-15 (ARI) - Body ground

K3-16 (ASGN) - Body ground

K3-19 (AUXI) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































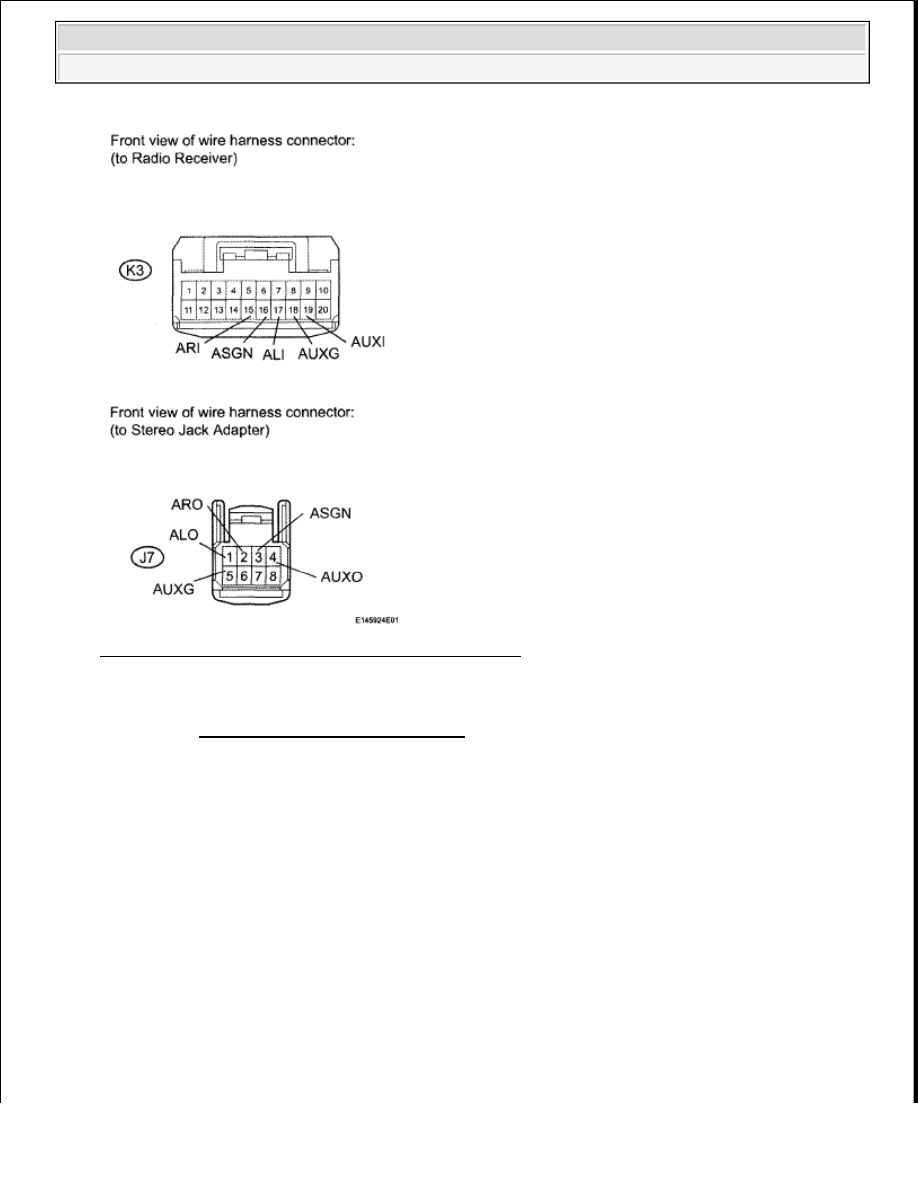

Fig. 223: Identifying K3 And J7 Connectors Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (see PROBLEM SYMPTOMS TABLE )

MUTE SIGNAL CIRCUIT BETWEEN RADIO RECEIVER AND STEREO COMPONENT
AMPLIFIER

DESCRIPTION

This circuit sends a signal to the stereo component amplifier to mute noise. Because of that, the noise produced
by changing the sound source ceases.

If there is an open in the circuit, noise can be heard from the speakers when changing the sound source. If there
is a short in the circuit, even though the stereo component amplifier is normal, no sound, or only an extremely
small sound, can be produced.

WIRING DIAGRAM
