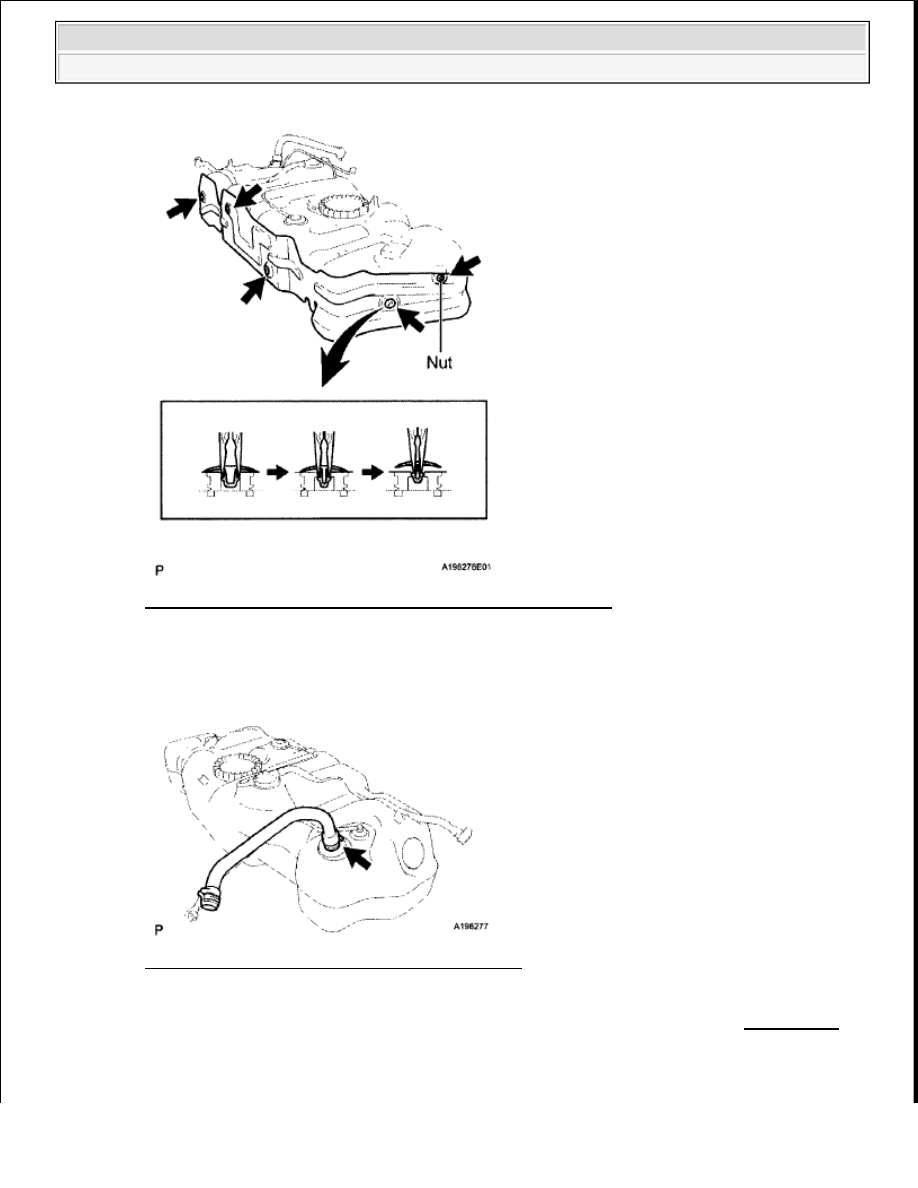

Fig. 113: Locating No. 1 Fuel Tank Heat Insulator And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE FUEL TANK TO FILLER PIPE HOSE

a. Remove the filler pipe hose from the fuel tank.

Fig. 114: Locating Fuel Tank To Filler Pipe Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY (See REMOVAL )

INSTALLATION



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































1. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY (See

INSTALLATION )

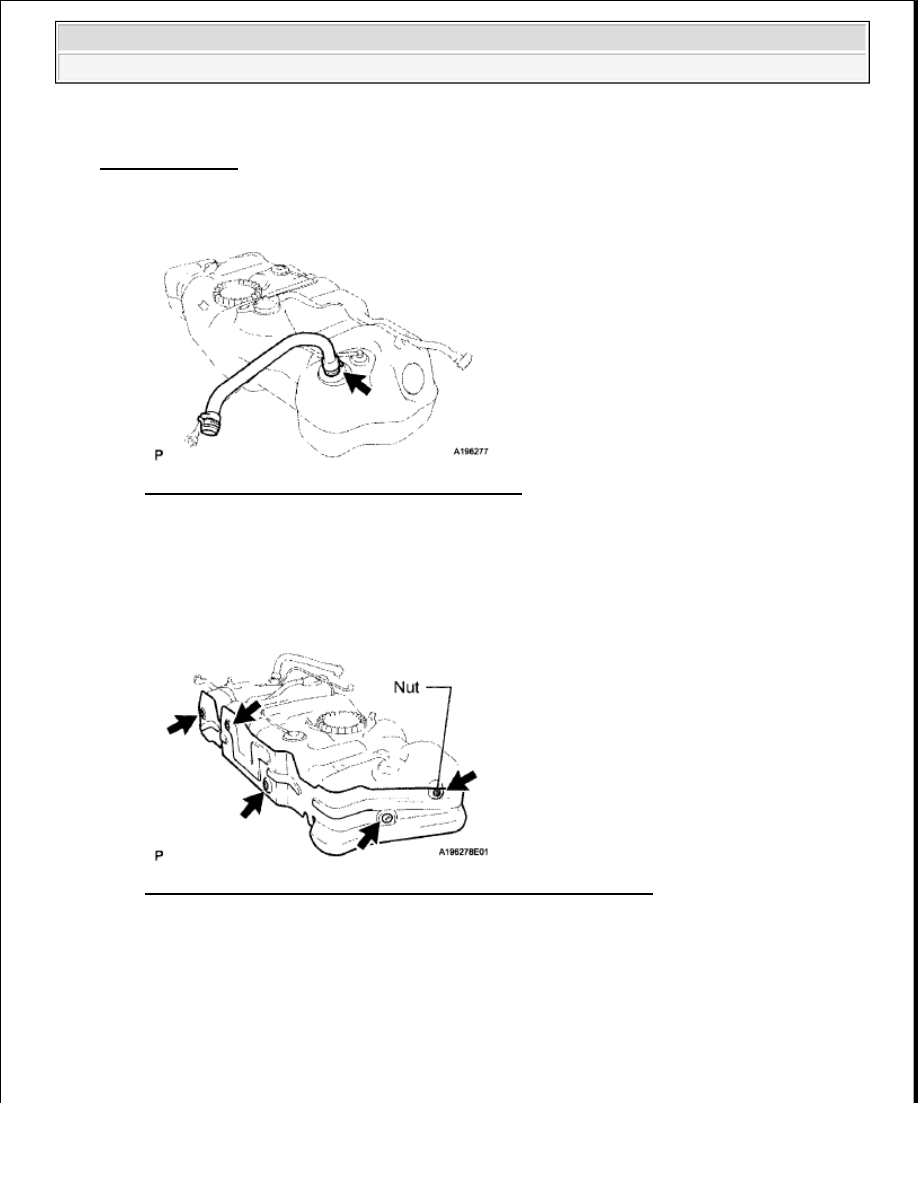

2. INSTALL FUEL TANK TO FILLER PIPE HOSE

a. Install the filler pipe hose to the fuel tank.

Fig. 115: Locating Fuel Tank To Filler Pipe Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL NO. 1 FUEL TANK HEAT INSULATOR

a. Install the heat insulator with the 4 clips and nut.

Torque: 6.0 N*m (61 kgf*cm, 53 in.*lbf)

Fig. 116: Locating No. 1 Fuel Tank Heat Insulator Clips And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

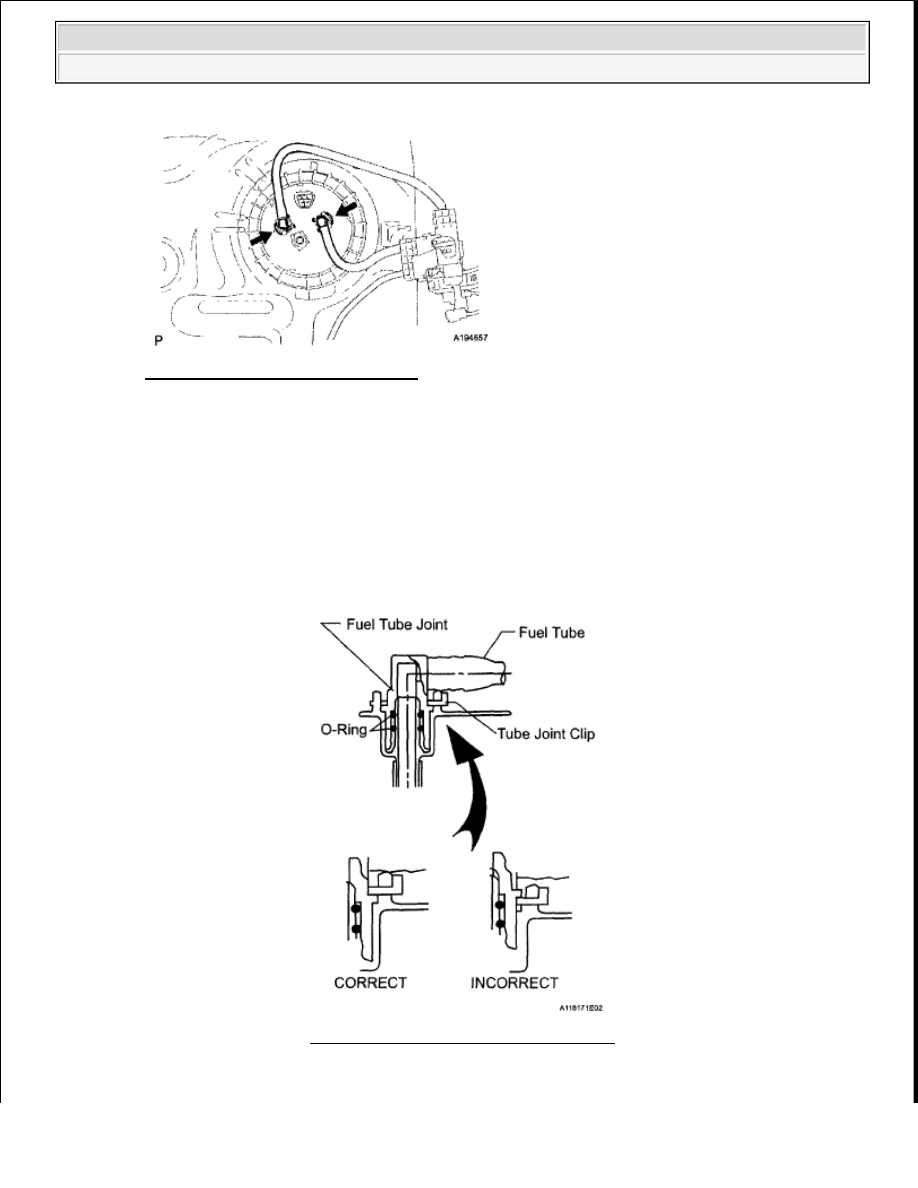

4. INSTALL FUEL PRESSURE SWITCHING VALVE ASSEMBLY

a. Install the fuel pressure switching valve assembly with the 2 tube joint clips.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































Fig. 117: Locating Tube Joint Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Check that there are no scratches or foreign objects on the
connecting parts.



Check that the fuel tube joints are inserted securely.



Check that the tube joint clips are on the collars of the fuel tube
joints.



After installing the tube joint clips, check that the fuel tube
joints cannot be pulled off.

Fig. 118: Checking Tube Joint Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































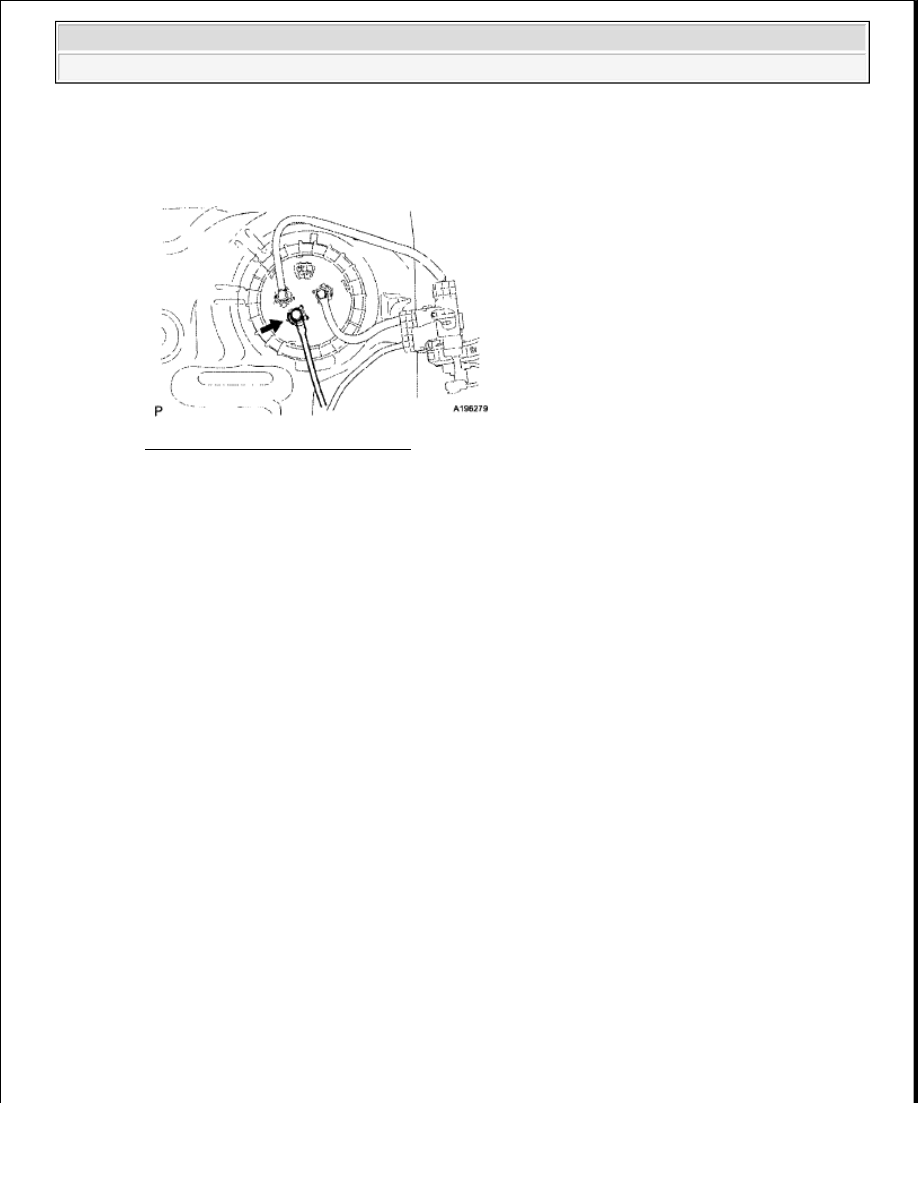

5. INSTALL FUEL TANK RETURN TUBE

a. Install the fuel tank return tube with the tube joint clip.

Fig. 119: Locating Tube Joint Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Check that there are no scratches or foreign objects on the
connecting parts.



Check that the fuel tube joints are inserted securely.



Check that the tube joint clips are on the collars of the fuel tube
joints.



After installing the tube joint clips, check that the fuel tube
joints cannot be pulled off.
