for RH

TESTER CONNECTION SPECIFIED CONDITION

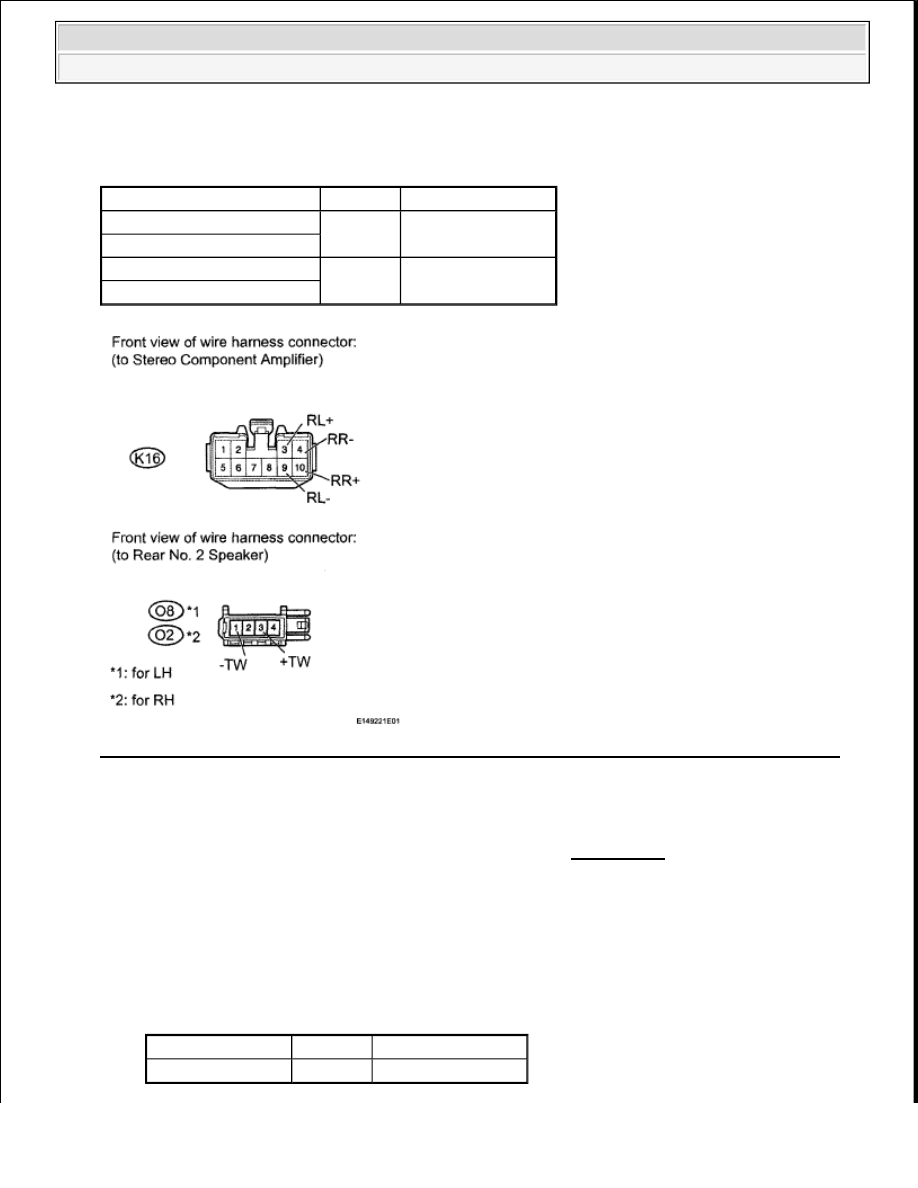

Fig. 208: Checking Harness And Connector (Stereo Component Amplifier - Rear No. 2 Speaker)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE STEREO COMPONENT AMPLIFIER (see REMOVAL )

14. INSPECT REAR NO. 1 SPEAKER

a. Disconnect the O1 and O7 speaker connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

K16-10 (RR+) - O2-3 (+TW)

Always

Below 1 ohms

K16-4 (RR-) - O2-1 (-TW)

K16-10 (RR+) - Body ground

Always

10 kohms or higher

K16-4 (RR-) - Body ground

Tester Connection Condition Specified Condition

1 - 2

Always

1.5 to 2.1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































NG: REPLACE REAR NO. 1 SPEAKER (see REMOVAL )

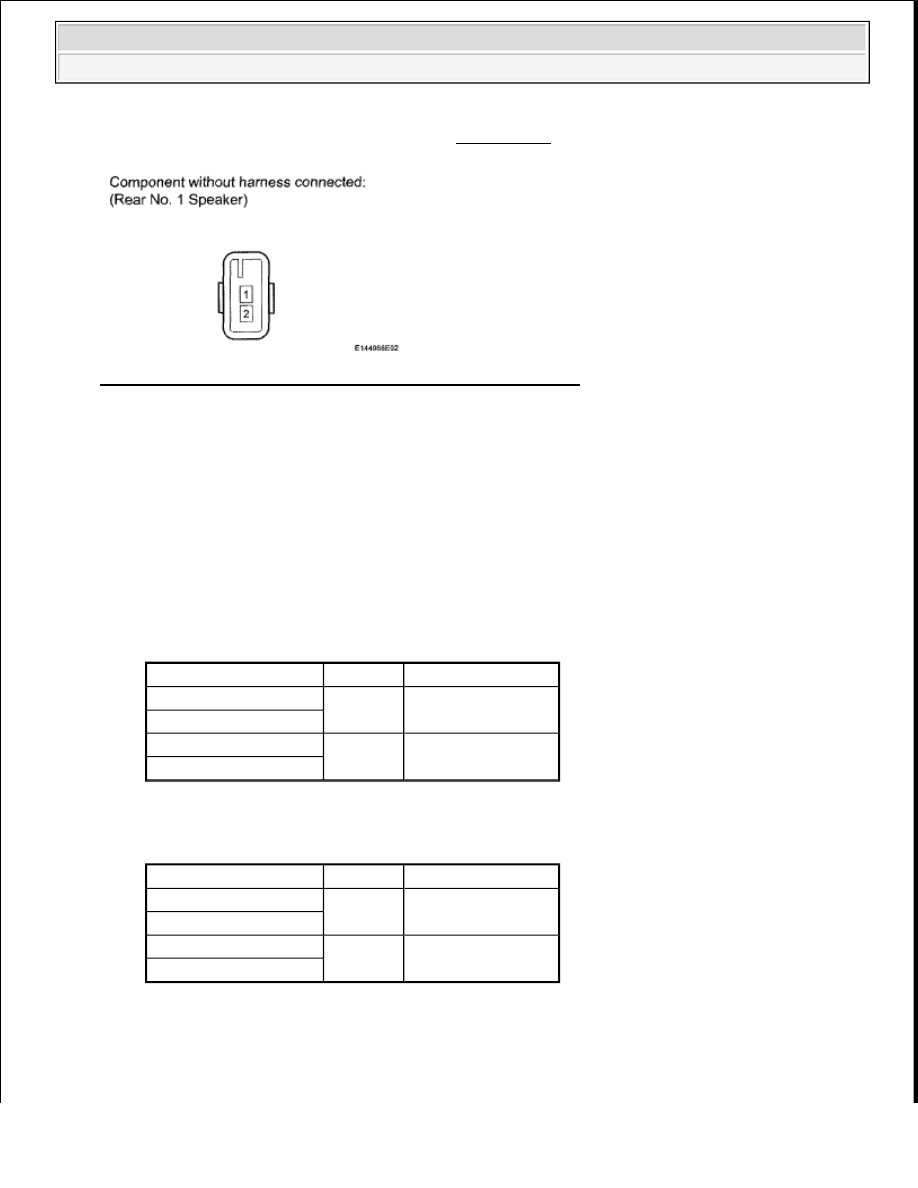

Fig. 209: Identifying Rear No. 1 Speaker Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to next step.

15. CHECK HARNESS AND CONNECTOR (REAR NO. 1 SPEAKER - REAR NO. 2 SPEAKER)

a. Disconnect the O1, O2, O7 and O8 speaker connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance:

for LH

TESTER CONNECTION SPECIFIED CONDITION

for RH

TESTER CONNECTION SPECIFIED CONDITION

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection

Condition Specified Condition

O8-4 (+) - O7-1

Always

Below 1 ohms

O8-2 (-) - O7-2

O8-4 (+) - Body ground

Always

10 kohms or higher

O8-2 (-) - Body ground

Tester Connection

Condition Specified Condition

O2-4 (+) - O1-1

Always

Below 1 ohms

O2-2 (-) - O1-2

O2-4 (+) - Body ground

Always

10 kohms or higher

O2-2 (-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Fig. 210: Checking Harness And Connector (Rear No. 1 Speaker - Rear No. 2 Speaker)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: REPLACE REAR NO. 2 SPEAKER (see REMOVAL )

16. INSPECT BOX SPEAKER

a. Disconnect the P14 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPLACE BOX SPEAKER (see REMOVAL )

Tester Connection Condition Specified Condition

1 - 2

Always

1.5 to 2.1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Fig. 211: Identifying P14 Speaker Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to next step.

17. CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - BOX

SPEAKER)

a. Disconnect the K17 amplifier connector.

b. Disconnect the P14 speaker connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

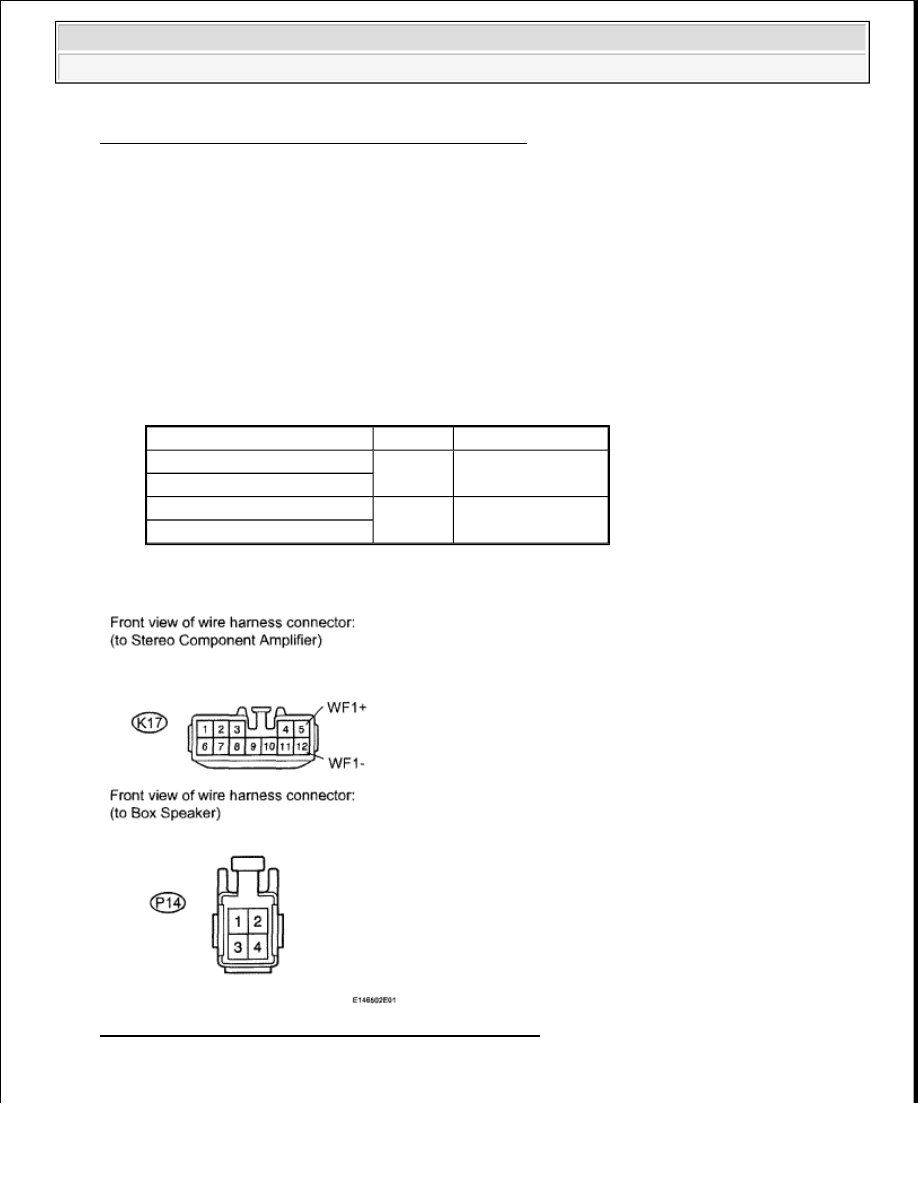

Fig. 212: Identifying K17 And P14 Connectors Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Connection

Condition Specified Condition

K17-5 (WF1+) - P14-1

Always

Below 1 ohms

K17-12 (WF1-) - P14-2

K17-5 (WF1+) - Body ground

Always

10 kohms or higher

K17-12 (WF1-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
