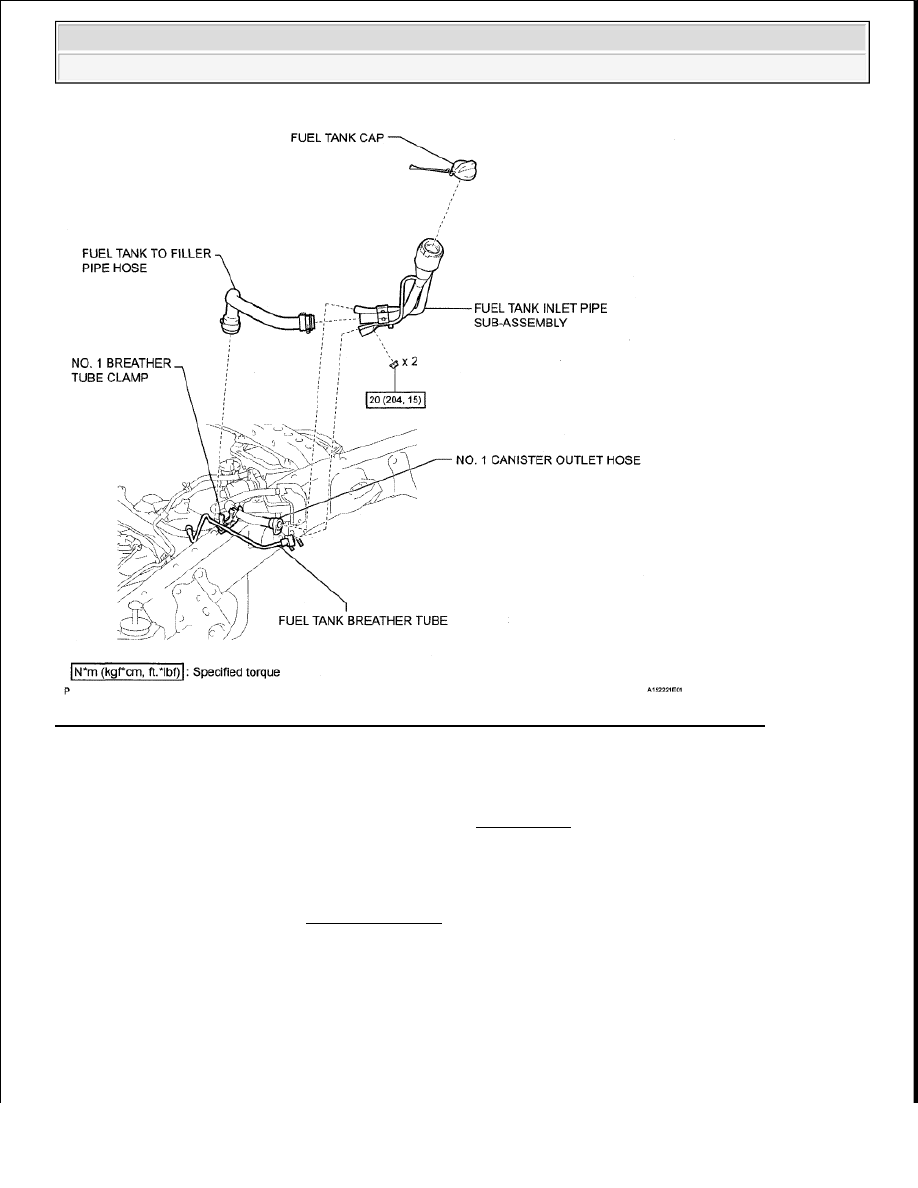

Fig. 78: Identifying Fuel Tank Replacement Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

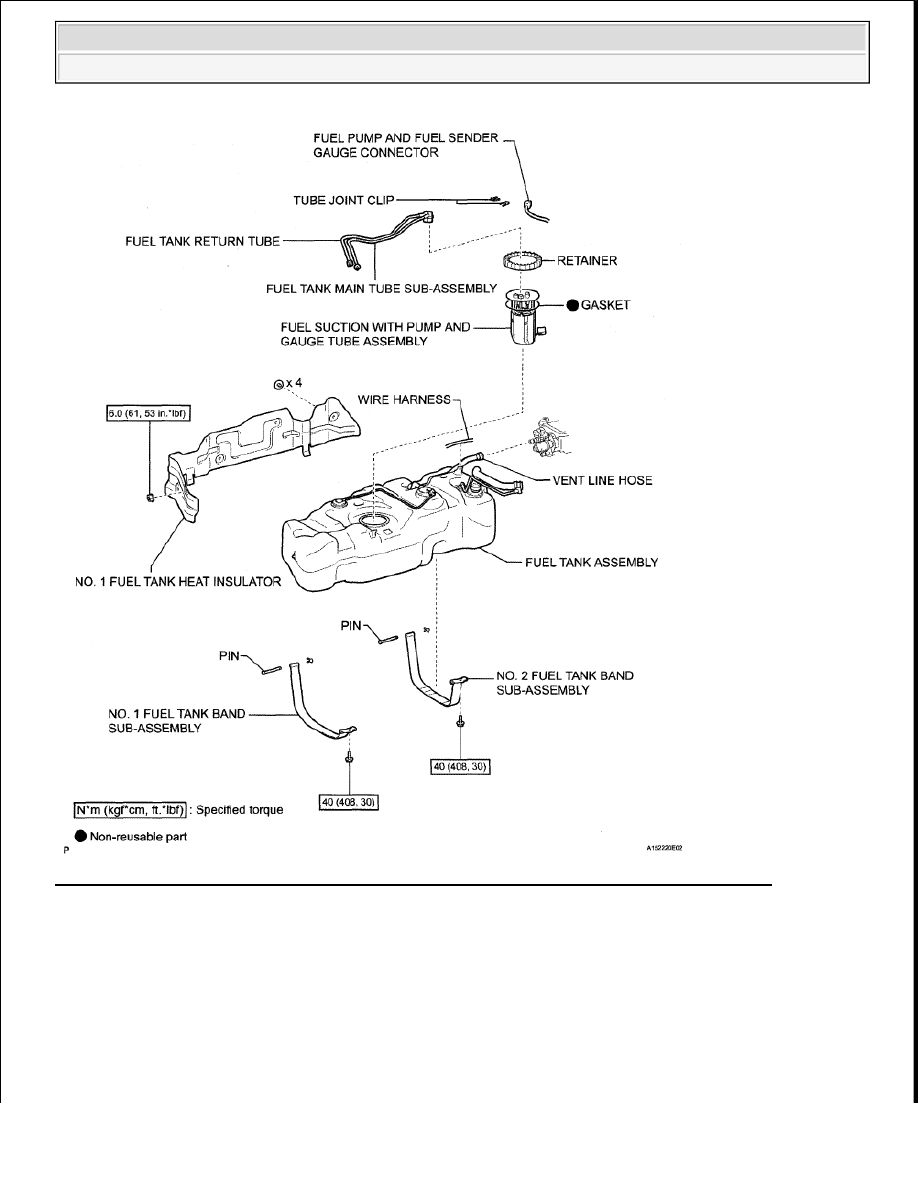

Fig. 79: Identifying Fuel Tank Replacement Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCHARGE FUEL SYSTEM PRESSURE (see REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3

REMOVE FUEL TANK CAP

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































4

DISCONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

a

Detach the lock claw by lifting up the cover, as shown in the illustration

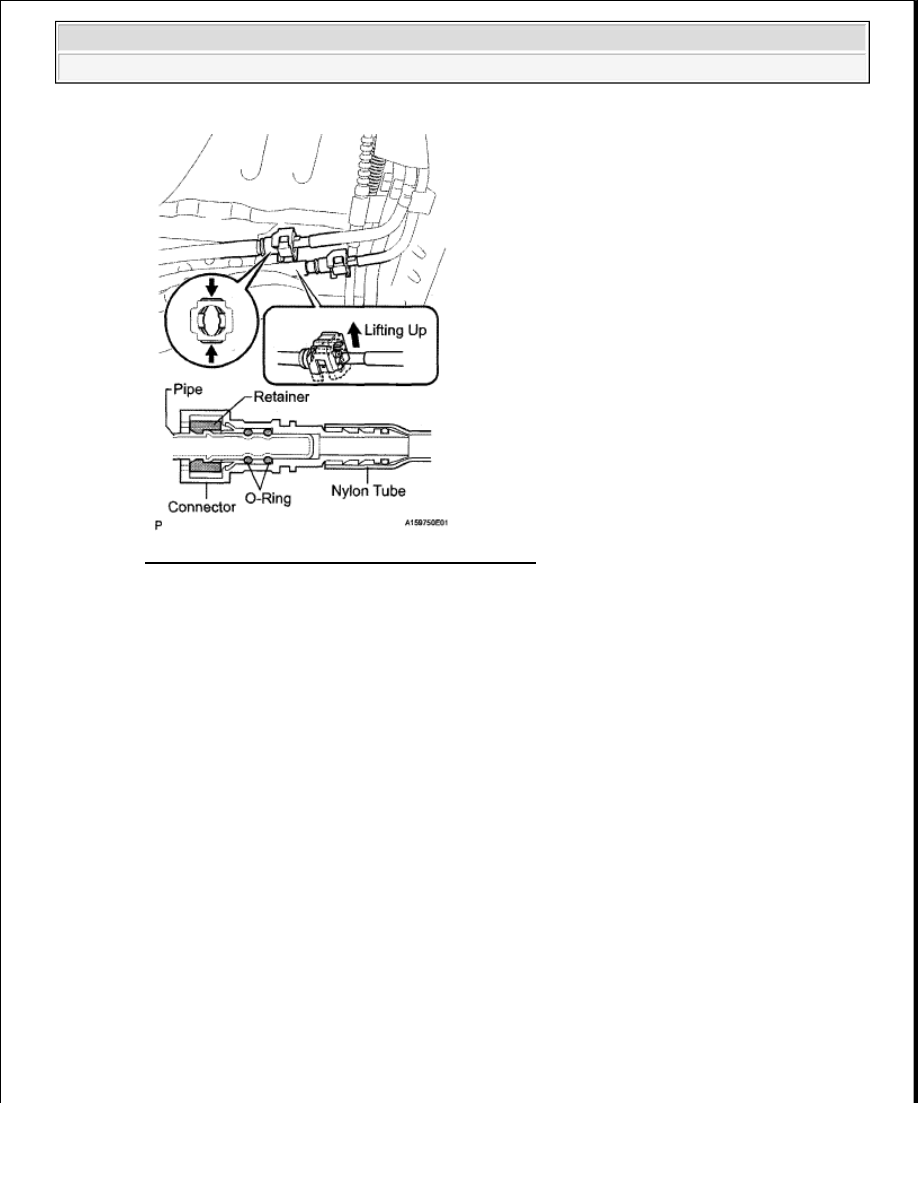

Fig. 80: Detaching Lock Claw By Lifting Up Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Pinch and pull the main tube connector to disconnect the connector from the pipe

5

DISCONNECT FUEL TANK RETURN TUBE

a

Detach the lock claw by lifting up the cover, as shown in the illustration

NOTE:



Check for foreign matter in the pipe and around the connector.
Clean if necessary. Foreign matter may damage the O-ring or
cause leaks in the seal between the pipe and connector.



Do not use any tools to separate the pipe and connector.



Do not forcefully bend or twist the nylon tube.



Check for foreign matter on the pipe seal surface. Clean if
necessary.



Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.



If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

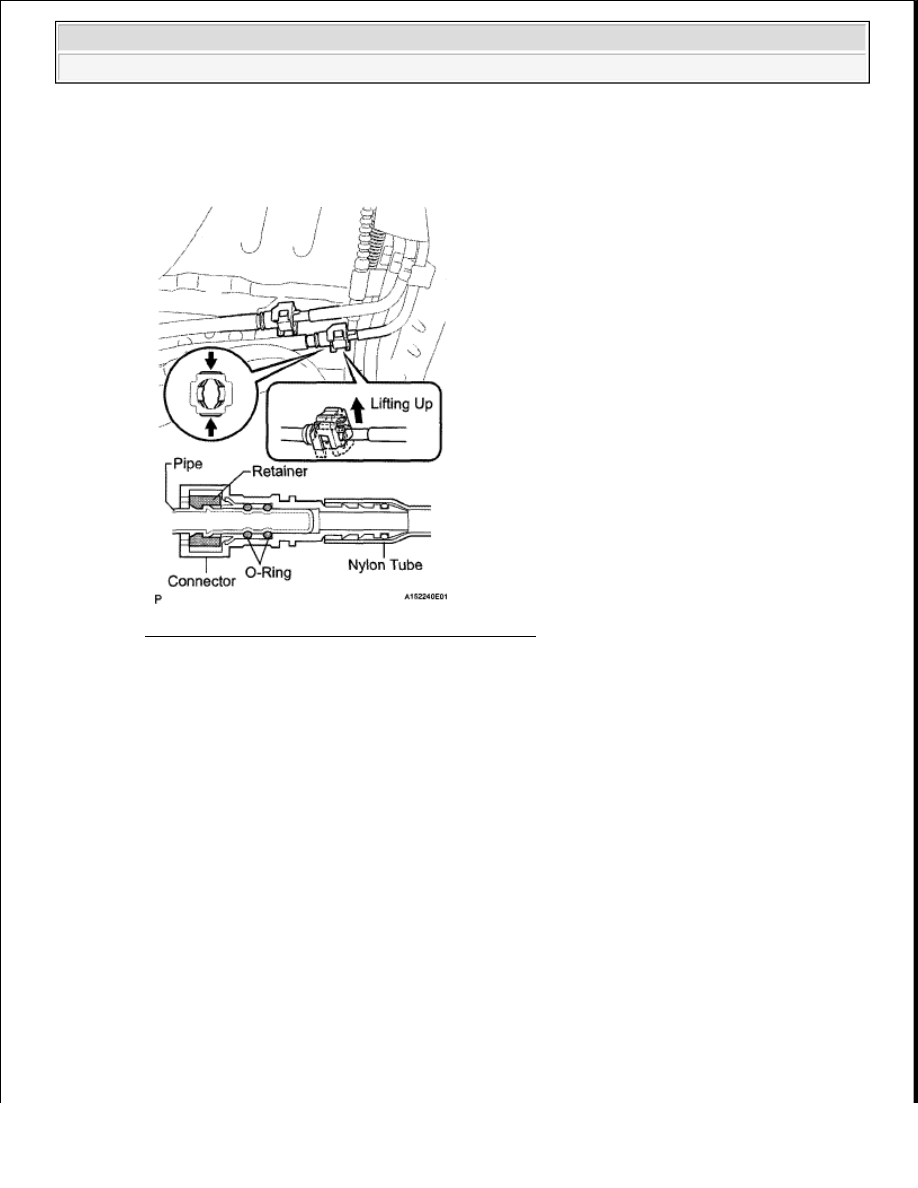

Fig. 81: Detaching Lock Claw By Lifting Up Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Pinch and pull the return tube connector to disconnect the connector from the pipe

6

DISCONNECT VENT LINE HOSE

a

Pull up the retainer and disconnect the vent line hose

NOTE:



Check for foreign matter in the pipe and around the connector.
Clean if necessary. Foreign matter may damage the O-ring or
cause leaks in the seal between the pipe and connector.



Do not use any tools to separate the pipe and connector.



Do not forcefully bend or twist the nylon tube.



Check for foreign matter on the pipe seal surface. Clean if
necessary.



Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.



If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.
