Torque: 54 N*m (554 kgf*cm, 40 ft.*lbf)

b

Connect the air fuel ratio sensor connector

c

Connect the heated oxygen sensor connector and 2 clamps

6

INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY

a

Connect the front No  2 exhaust pipe to the exhaust pipe support

b

Install a new gasket and the front No  2 exhaust pipe to the exhaust manifold LH with 3 new nuts

Torque: 54 N*m (554 kgf*cm, 40 ft.*lbf)

c

Connect the air fuel ratio sensor connector

d

Connect the heated oxygen sensor connector

7

INSTALL FRONT PROPELLER SHAFT ASSEMBLY (See INSTALLATION )

8

INSTALL PROPELLER SHAFT HEAT INSULATOR (See INSTALLATION )

9

INSTALL CENTER EXHAUST PIPE ASSEMBLY

a

Connect the center exhaust pipe to the 3 exhaust pipe supports

b

install 2 new gaskets to the front exhaust pipe

c

Install the center exhaust pipe with the 4 bolts

Torque: 48 N*m (489 kgf*cm, 35 ft.*lbf)

10

INSTALL TAILPIPE ASSEMBLY

a

Connect the tailpipe to the exhaust pipe support

b

Install a new gasket to the center exhaust pipe



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FBE) - Tundra































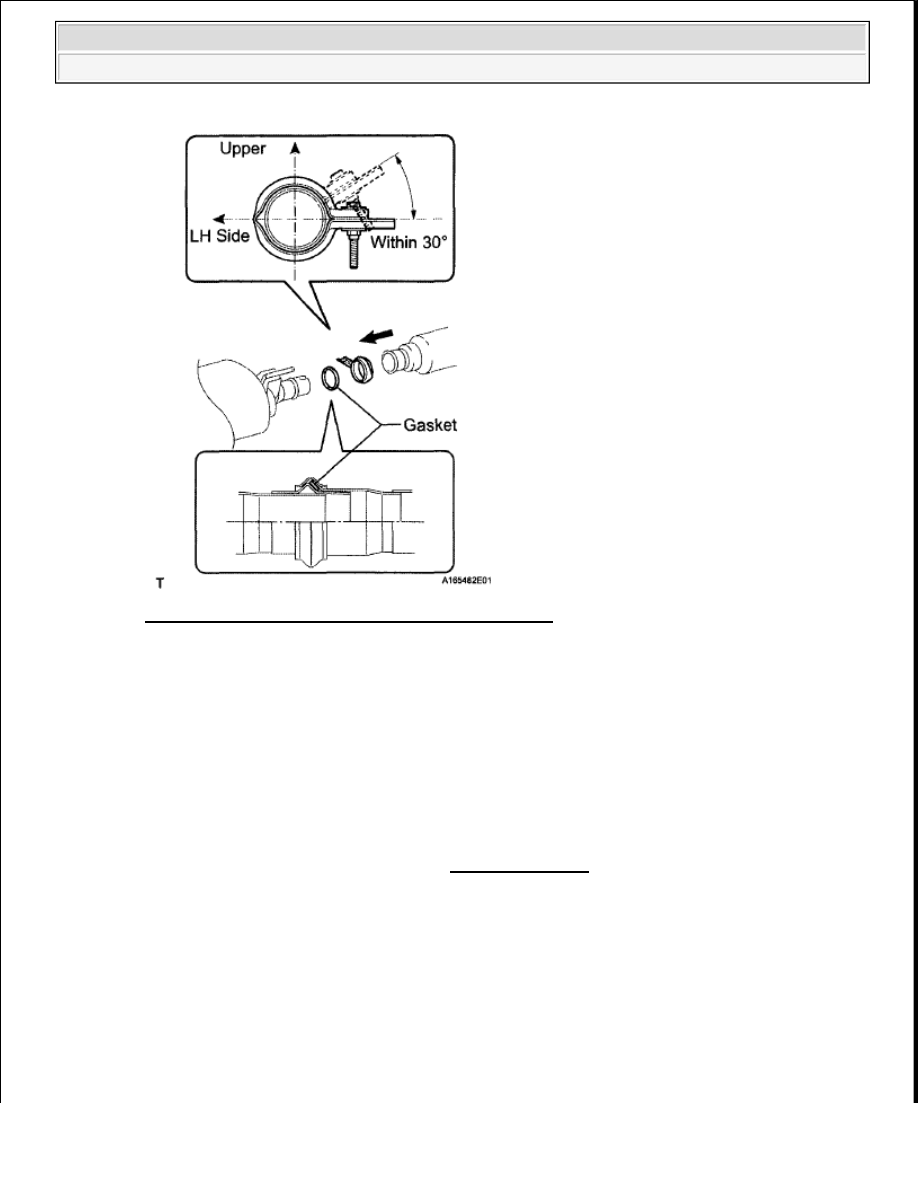

Fig. 30: Connecting Tailpipe To Center Exhaust Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the tailpipe to the center exhaust pipe

d

Attach a new clamp to the tailpipe and center exhaust pipe  Then install the bolt to the clamp

Torque: 32 N*m (326 kgf*cm, 24 ft.*lbf)

HINT:

Install the clamp within the angle range shown in the illustration

11

INSPECT FOR EXHAUST GAS LEAK (See INSTALLATION )



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FBE) - Tundra































2009 ENGINE

Exhaust (3UR-FE) - Tundra

EXHAUST MANIFOLD

COMPONENTS

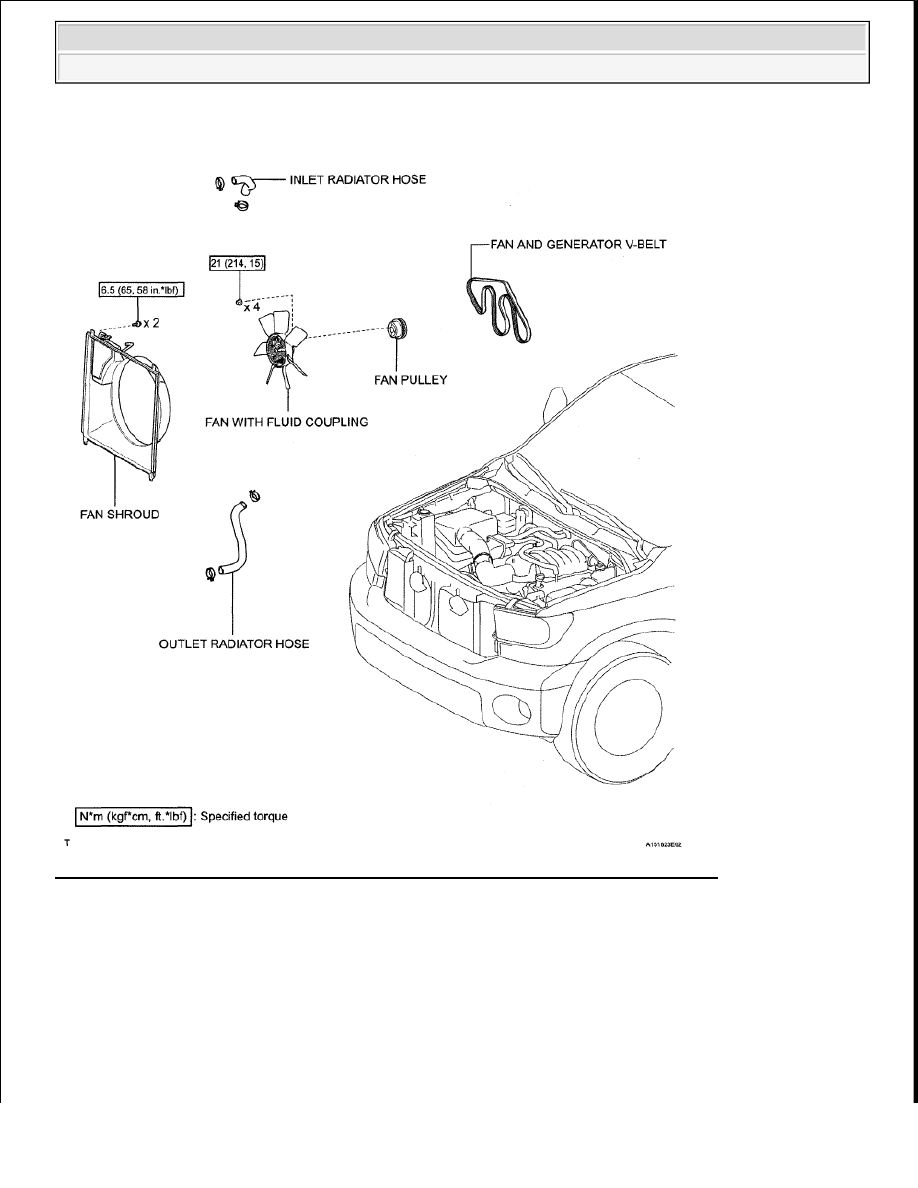

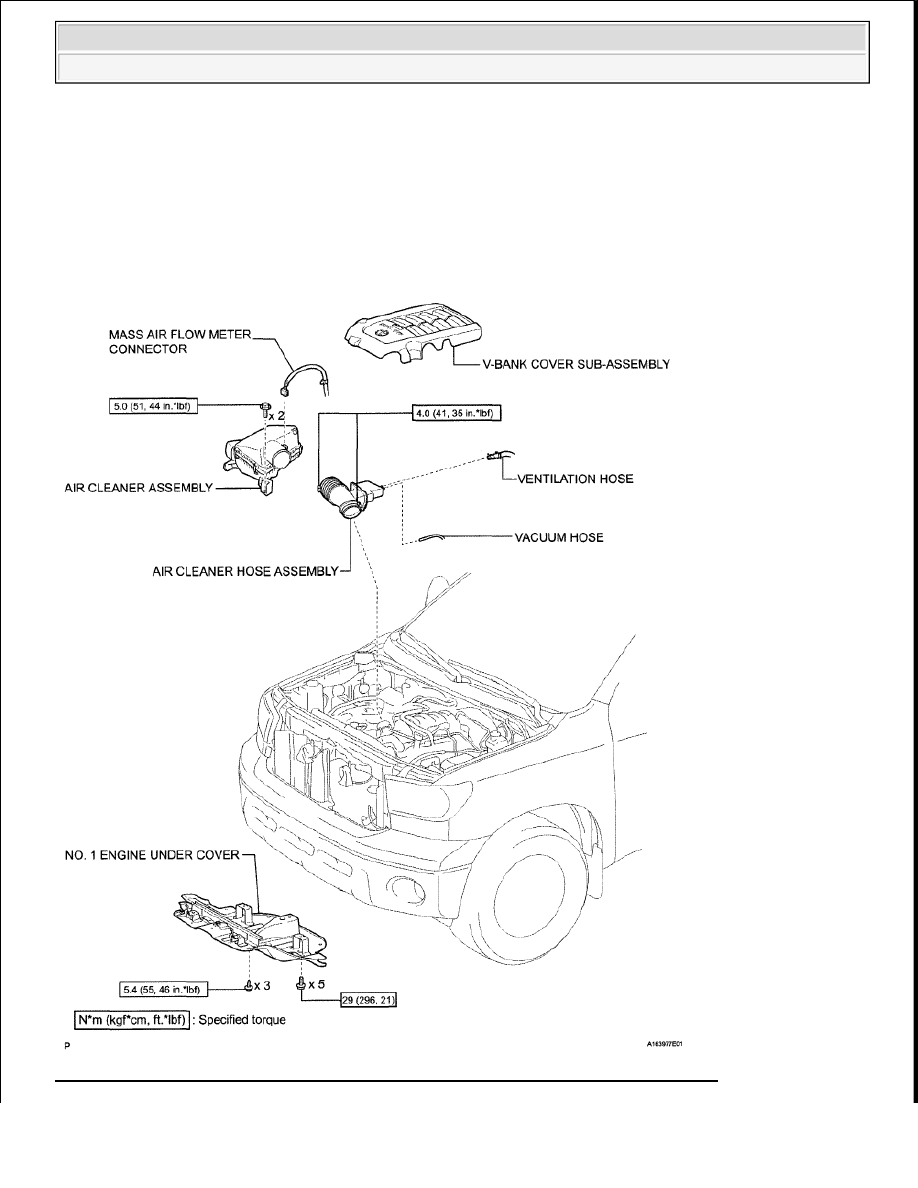

Fig. 1: Identifying Exhaust Manifold Components With Torque Specifications (1 Of 6)
