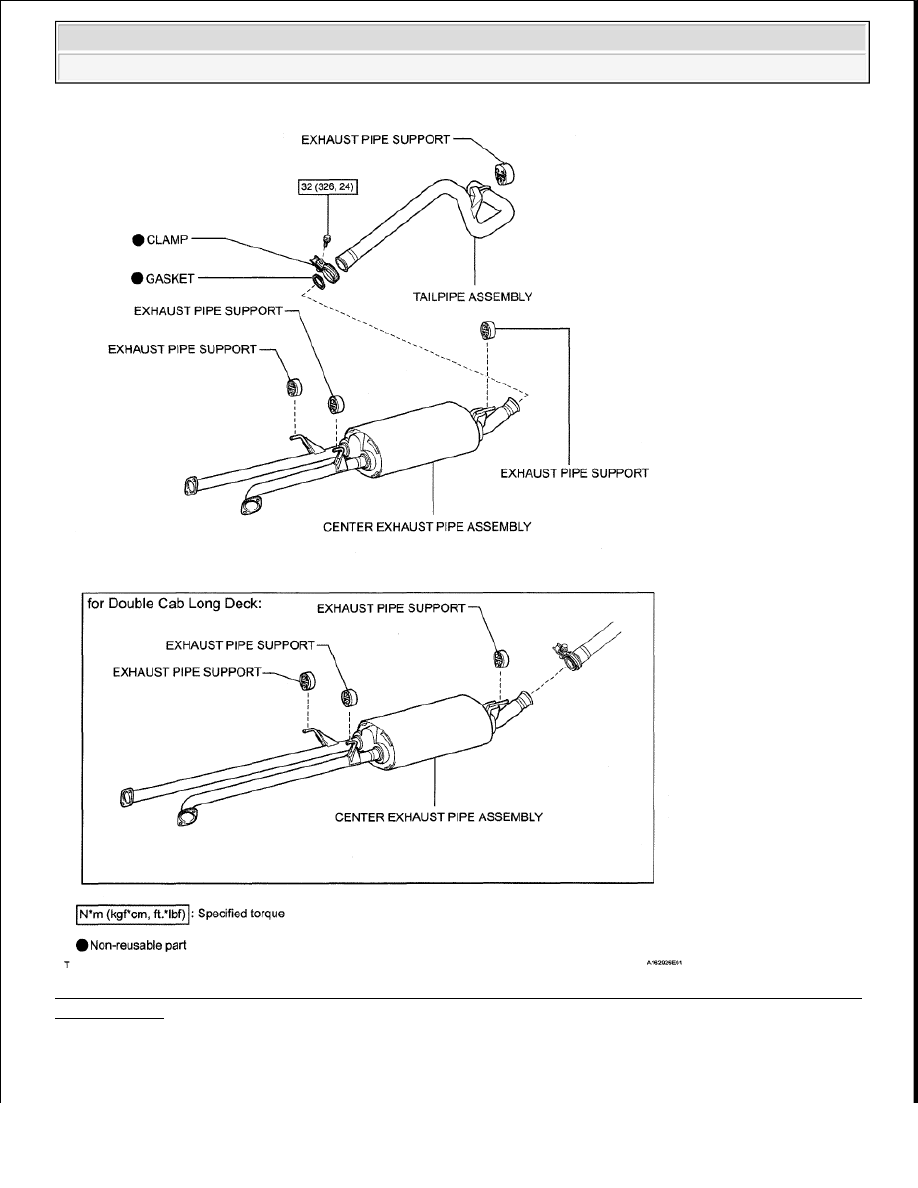

Fig. 31: Identifying Exhaust Pipe Components With Torque Specifications (Except Regular Cab
Standard Deck) (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra

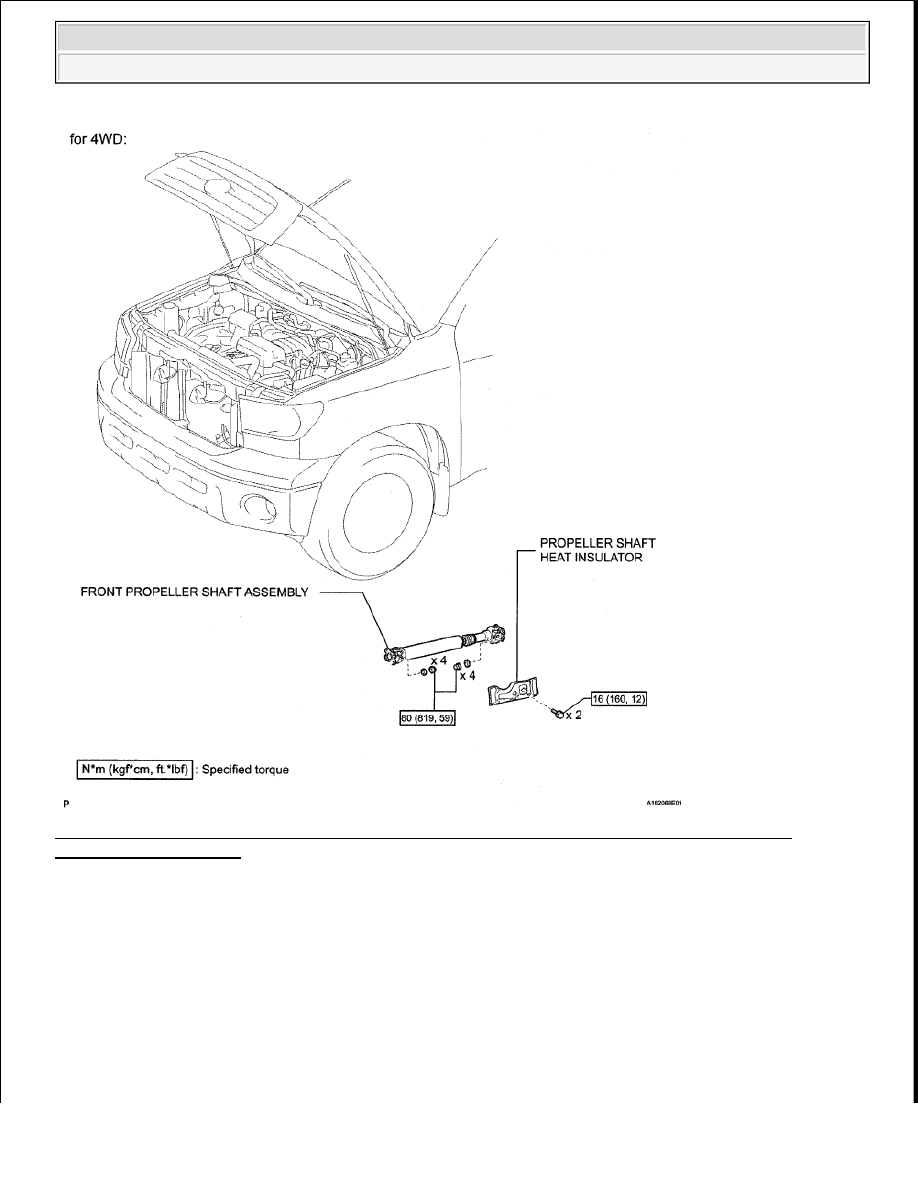

Fig. 32: Identifying Exhaust Pipe Components With Torque Specifications (Except Regular Cab
Standard Deck) (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra

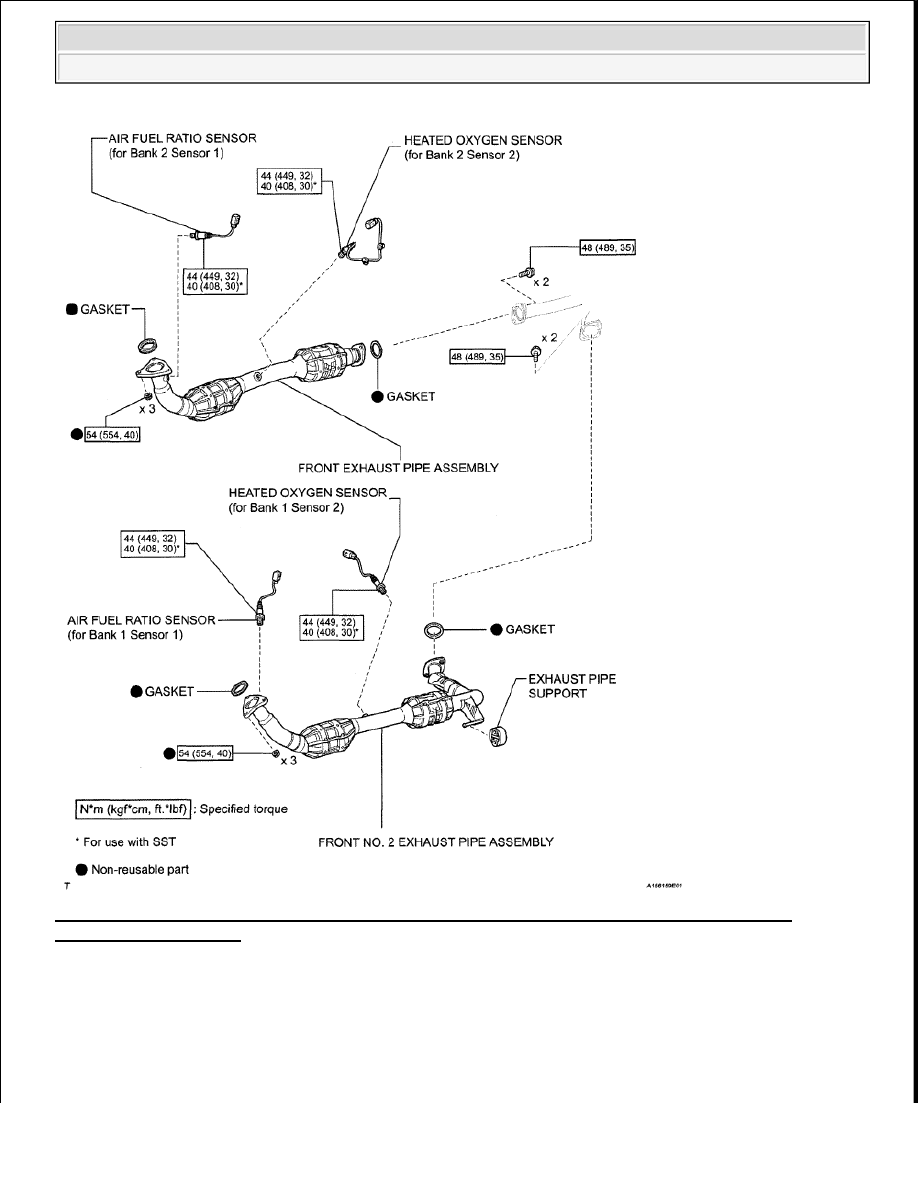

Fig. 33: Identifying Exhaust Pipe Components With Torque Specification (Except Regular Cab Standard
Deck) (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra































1

REMOVE TAILPIPE ASSEMBLY

a

Remove the bolt, clamp and gasket

b

Disconnect the tailpipe from the exhaust pipe support

2

REMOVE CENTER EXHAUST PIPE ASSEMBLY

a

Remove the 4 bolts

b

Disconnect the center exhaust pipe from the 3 exhaust pipe supports

c

Remove the 2 gaskets from the front exhaust pipe LH and RH

3

REMOVE PROPELLER SHAFT HEAT INSULATOR (for 4WD) (see REMOVAL )

4

REMOVE FRONT PROPELLER SHAFT ASSEMBLY (for 4WD) (See )

5

REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

a

Disconnect the air fuel ratio sensor connector

b

Disconnect the heated oxygen sensor connector

c

Remove the 3 nuts and gasket

d

Disconnect the front No  2 exhaust pipe from the exhaust pipe support

6

REMOVE FRONT EXHAUST PIPE ASSEMBLY

a

Disconnect the air fuel ratio sensor connector

b

Disconnect the heated oxygen sensor connector and 2 clamps

c

Remove the 3 nuts, front exhaust pipe and gasket

7

REMOVE AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1) (See REMOVAL )

8

REMOVE AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1) (See REMOVAL )

9

REMOVE HEATED OXYGEN SENSOR (for Bank 1 Sensor 2) (See REMOVAL )

10

REMOVE HEATED OXYGEN SENSOR (for Bank 2 Sensor 2) (See REMOVAL )

INSTALLATION

1

INSTALL AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1) (See INSTALLATION )

2

INSTALL AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1) (See INSTALLATION )

3

INSTALL HEATED OXYGEN SENSOR (for Bank 1 Sensor 2) (See INSTALLATION )

4

INSTALL HEATED OXYGEN SENSOR (for Bank 2 Sensor 2) (See INSTALLATION )

5

INSTALL FRONT EXHAUST PIPE ASSEMBLY

a

Install a new gasket and the front exhaust pipe to the exhaust manifold with 3 new nuts

Torque: 54 N*m (554 kgf*cm, 40 ft.*lbf)

CAUTION:



Wear protective gloves when removing the exhaust pipe.



The exhaust pipe is extremely hot immediately after the engine has
stopped.



Confirm that the exhaust pipe has cooled down before removing it.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra
