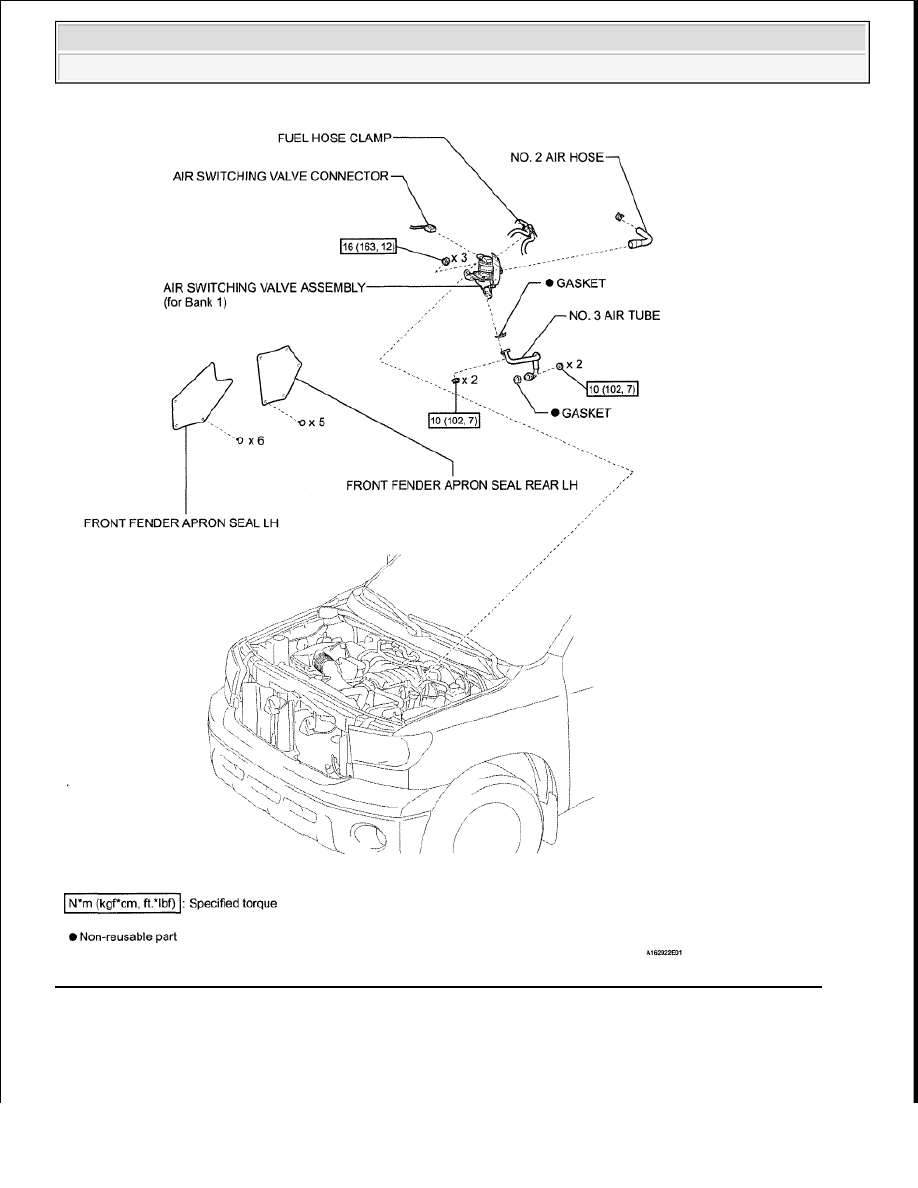

Fig. 4: Identifying Exhaust Manifold Replacement Components With Torque Specifications (4 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra

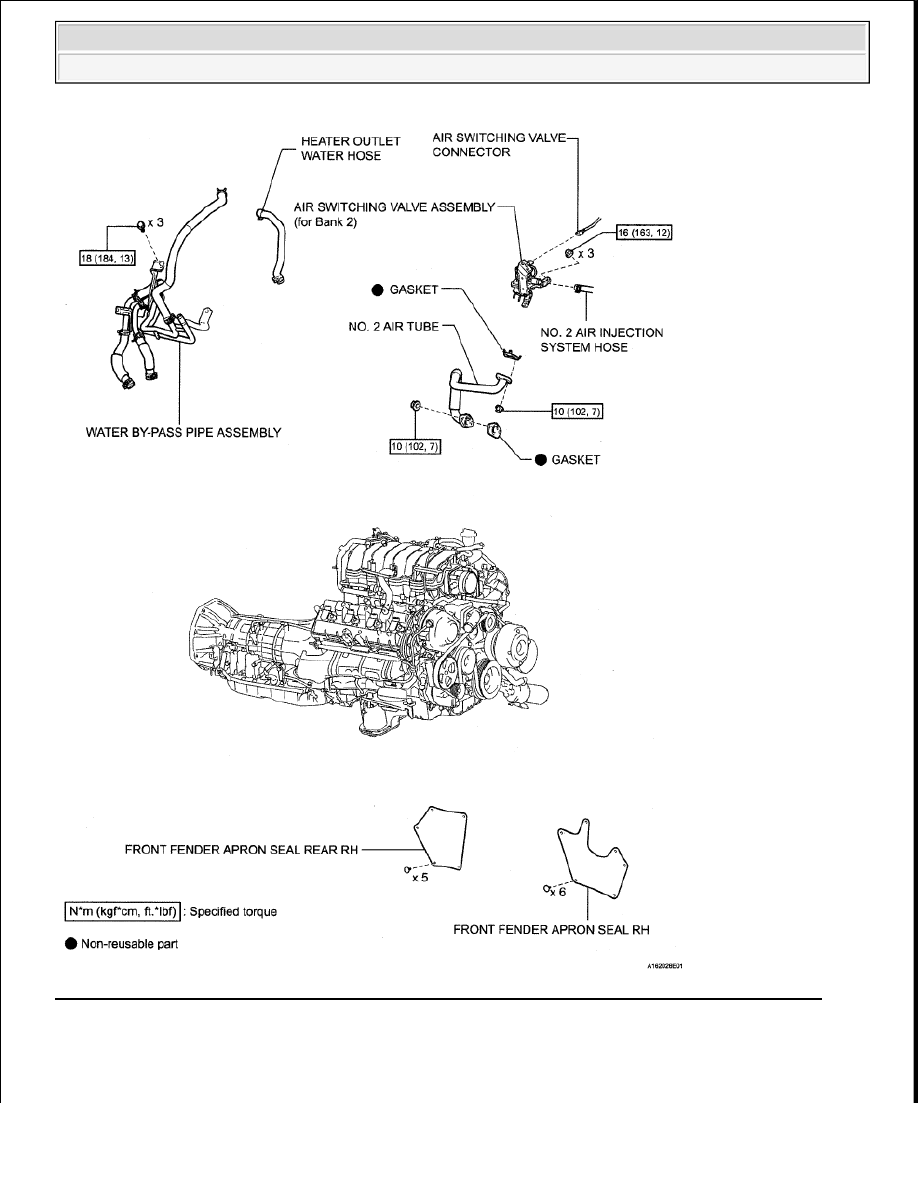

Fig. 5: Identifying Exhaust Manifold Replacement Components With Torque Specifications (5 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra

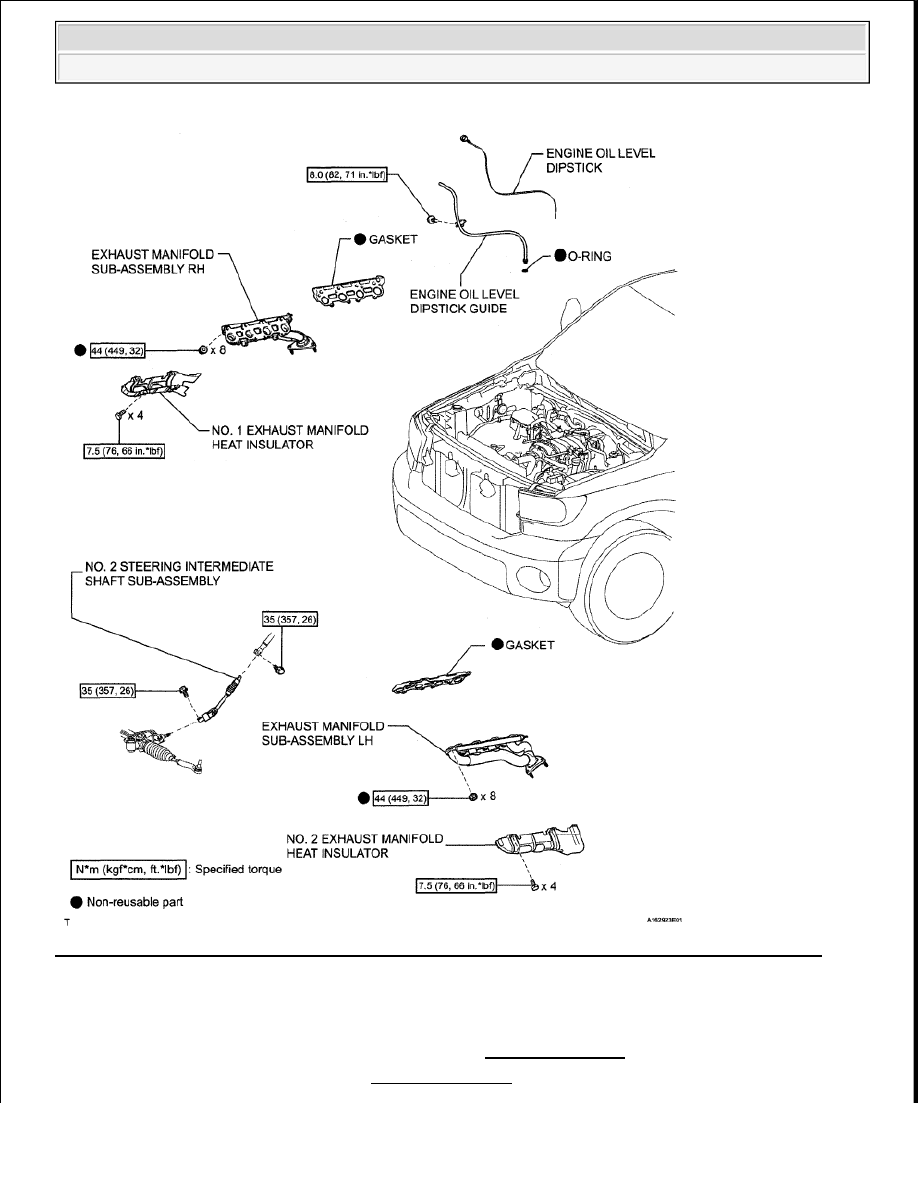

Fig. 6: Identifying Exhaust Manifold Replacement Components With Torque Specifications (6 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2

DRAIN ENGINE COOLANT (See REPLACEMENT )



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra





























3

REMOVE THROTTLE BODY COVER SUB-ASSEMBLY (See REMOVAL )

4

REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

5

REMOVE AIR CLEANER ASSEMBLY (See REMOVAL )

6

REMOVE FRONT FENDER APRON SEAL REAR LH

a

Remove the 5 clips and fender apron seal

7

REMOVE FRONT FENDER APRON SEAL LH

a

Remove the 6 clips and fender apron seal

8

REMOVE NO. 2 AIR HOSE (for Bank 1) (See REMOVAL )

9

REMOVE NO. 3 AIR TUBE (for Bank 1) (See REMOVAL )

10

REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 1) (See REMOVAL )

11

REMOVE FRONT FENDER APRON SEAL REAR RH

a

Remove the 5 clips and fender apron seal

12

REMOVE FRONT FENDER APRON SEAL RH

a

Remove the 6 clips and fender apron seal

13

REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE (See REMOVAL )

14

REMOVE HEATER OUTLET WATER HOSE

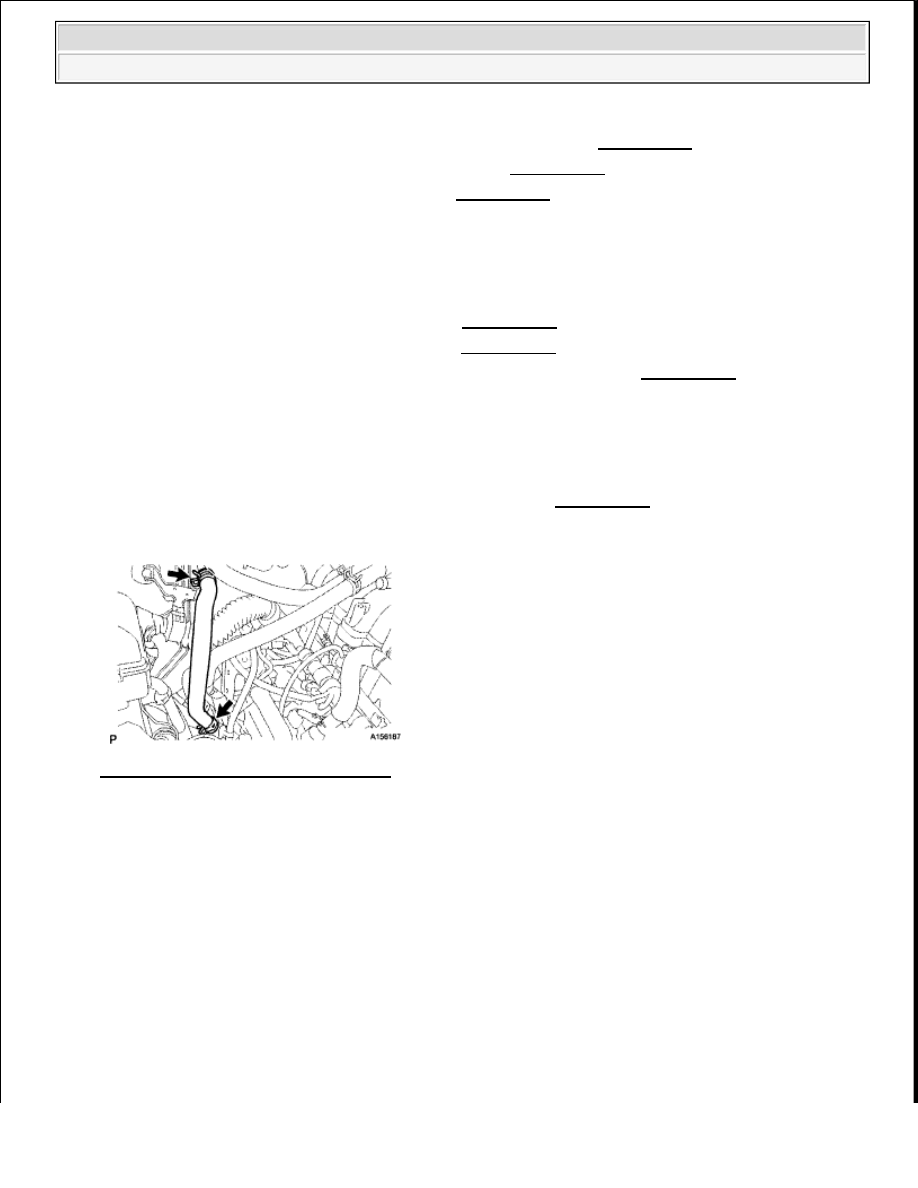

Fig. 7: Identifying Water Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

DISCONNECT NO. 5 WATER BY-PASS HOSE



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra
