Fig. 379: Tightening Camshaft Timing Exhaust Gear Bolt - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37

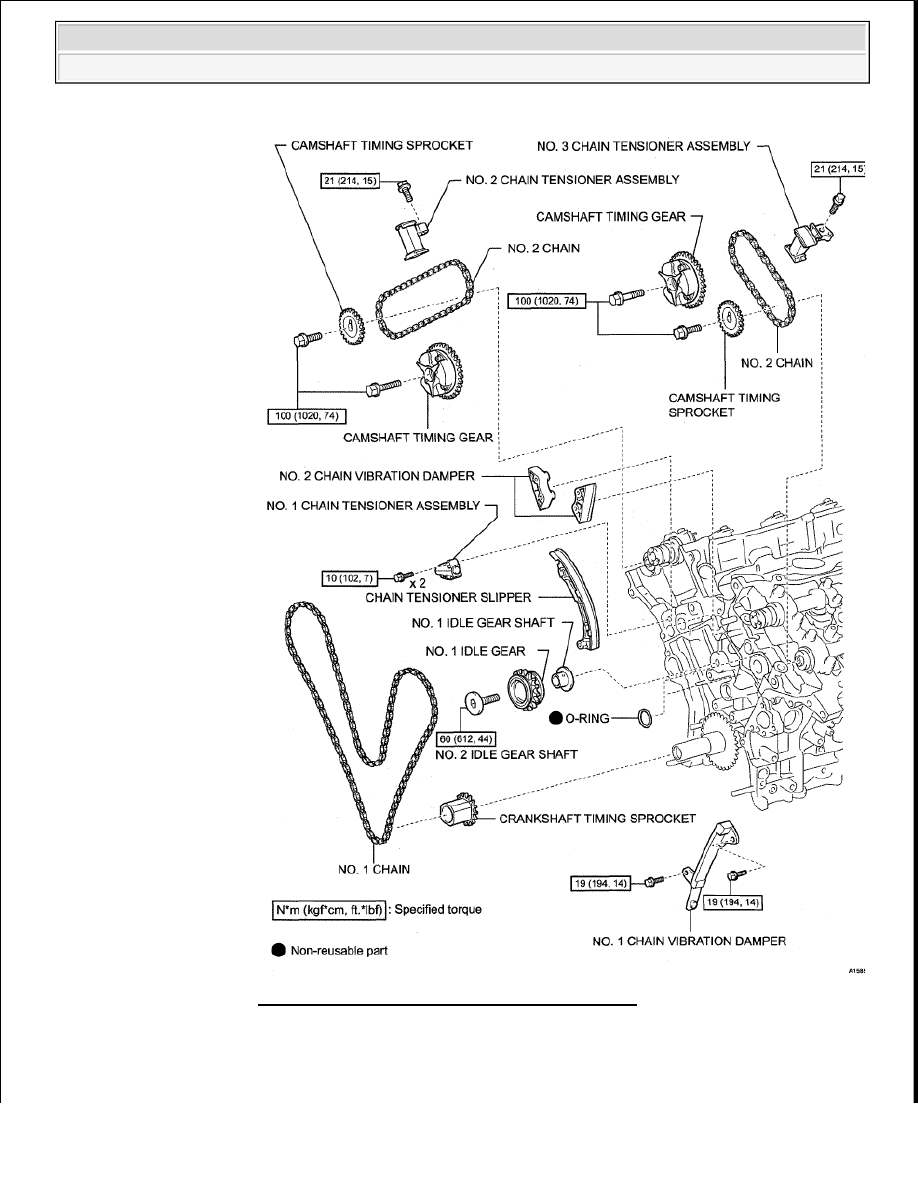

CHECK NO. 1 CYLINDER TO TDC/COMPRESSION

a

Temporarily install the pulley set bolt



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































b

Rotate the crankshaft clockwise, and check that the timing marks on the crankshaft timing gear and
camshaft timing gears are as shown in the illustration

c

Remove the crankshaft pulley bolt

Fig. 380: Identifying Timing Mark And Knock Pin Positions
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

INSTALL WATER INLET PIPE (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































39

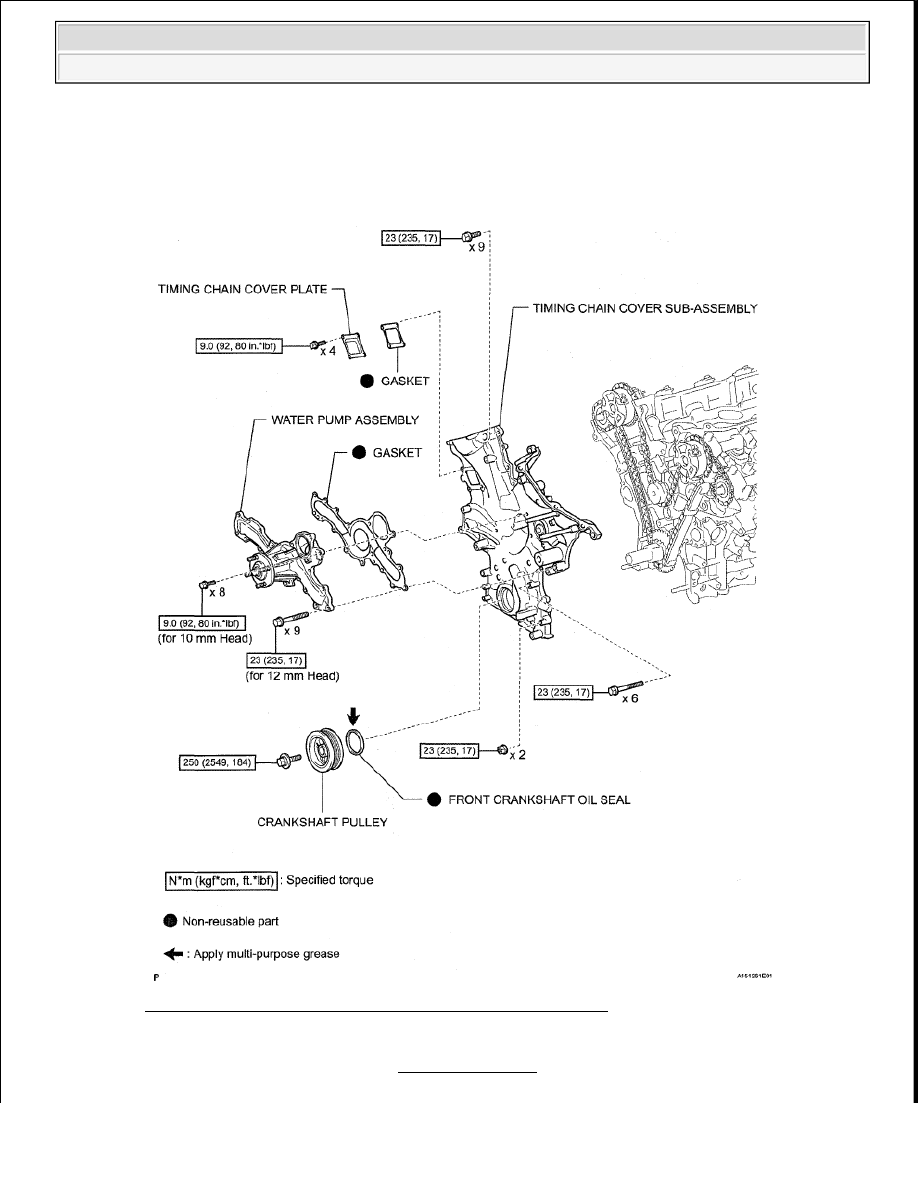

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY (See INSTALLATION )

40

INSTALL WATER PUMP ASSEMBLY (See INSTALLATION )

41

INSTALL FRONT CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal to a depth between 0 to 1 0 mm (0 to 0 0394 in ) from
the timing chain cover edge

SST 09223-22010, 09506-35010

NOTE:



Keep the lip free from foreign matter.



Do not tap oil seal at an angle.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































42

INSTALL CRANKSHAFT TIMING GEAR KEY

a

Install the crankshaft timing gear key to the crankshaft

Fig. 381: Installing Front Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
