Fig. 269: Identifying Timing Gear Keys
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34

REMOVE CAMSHAFT BEARING CAP LH

a

Make sure that the knock pin of the camshaft is positioned as shown in the illustration



2009 Toyota Tundra

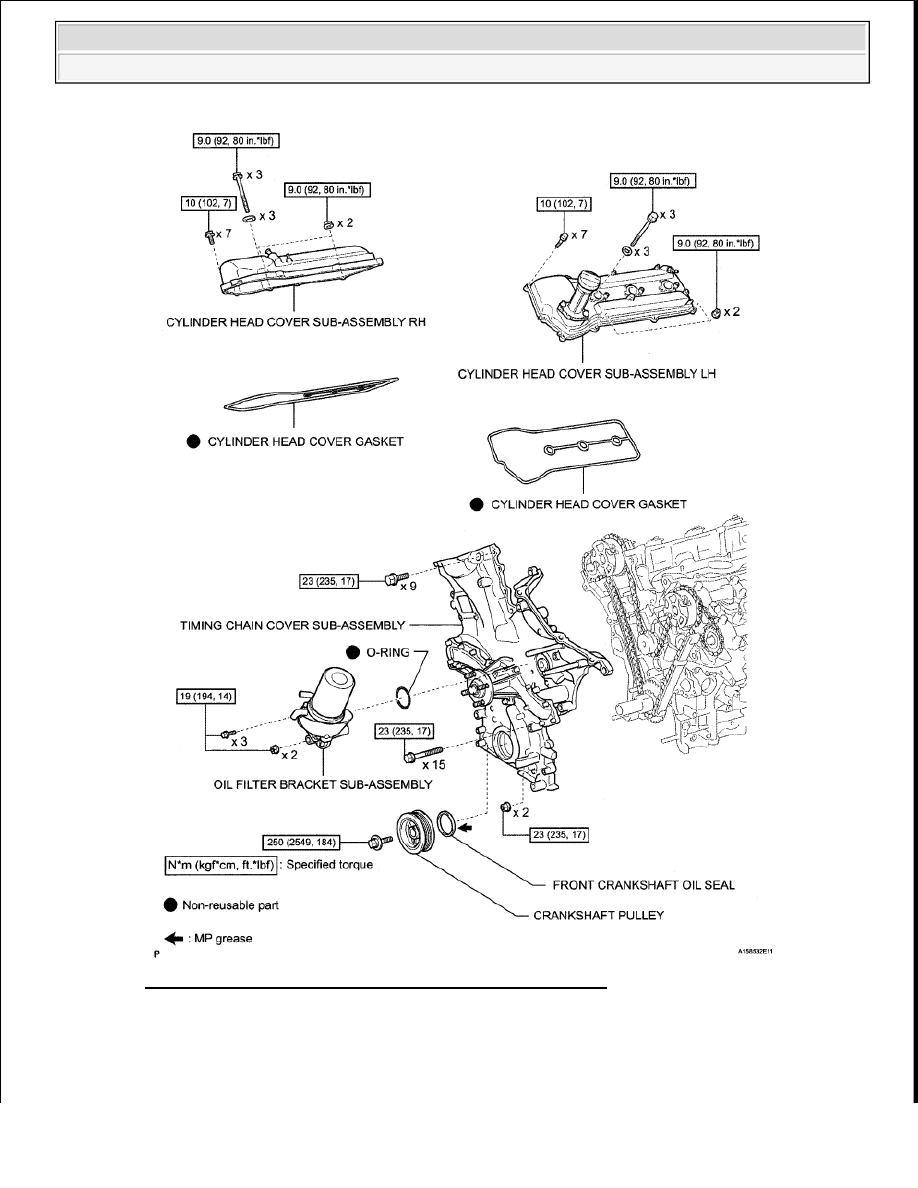

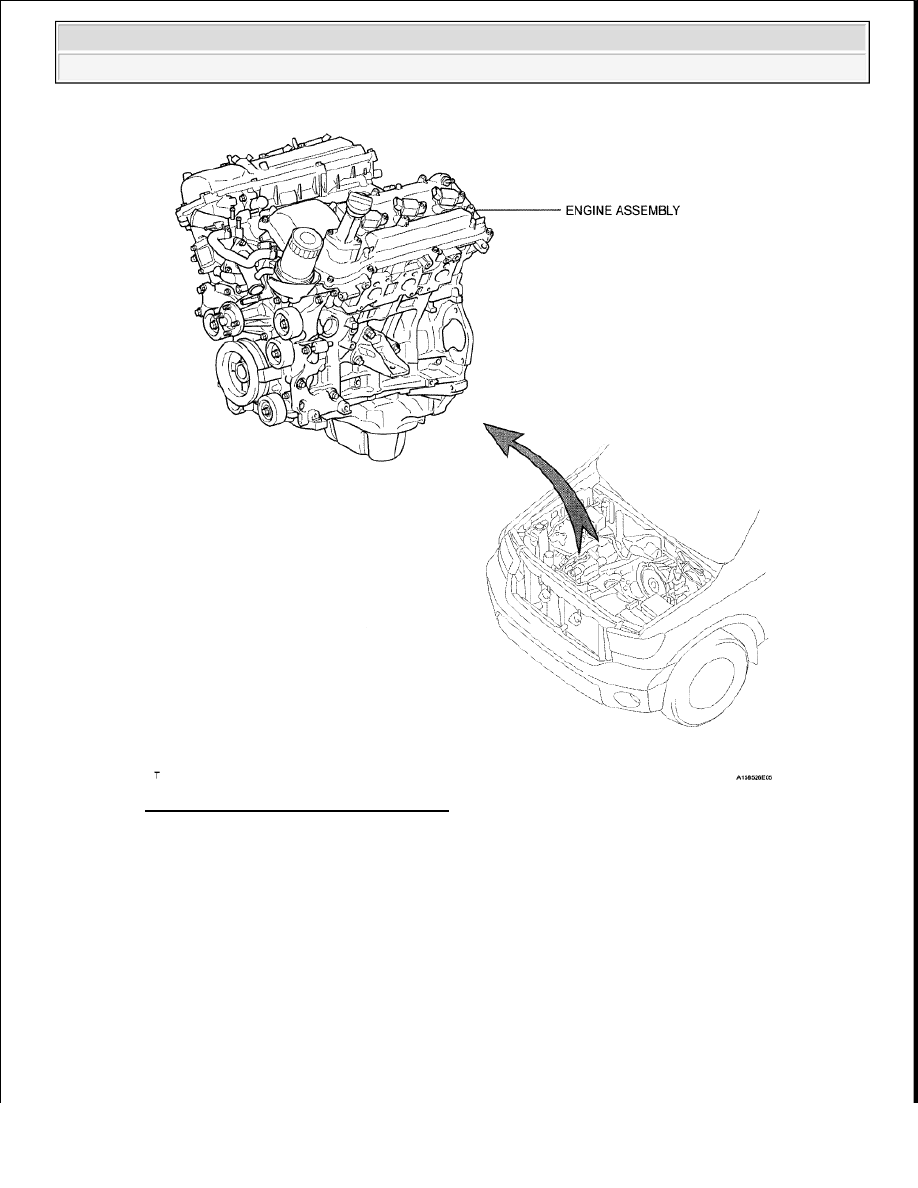

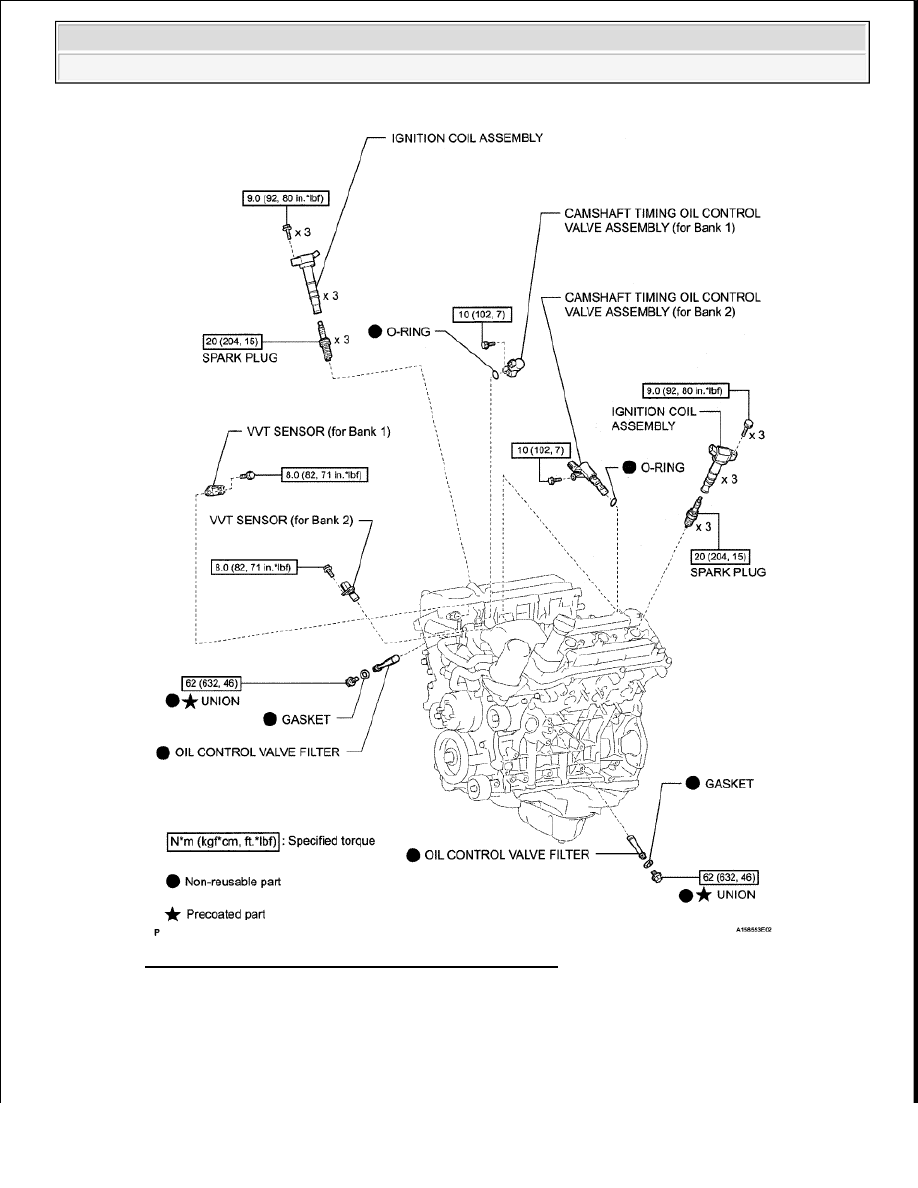

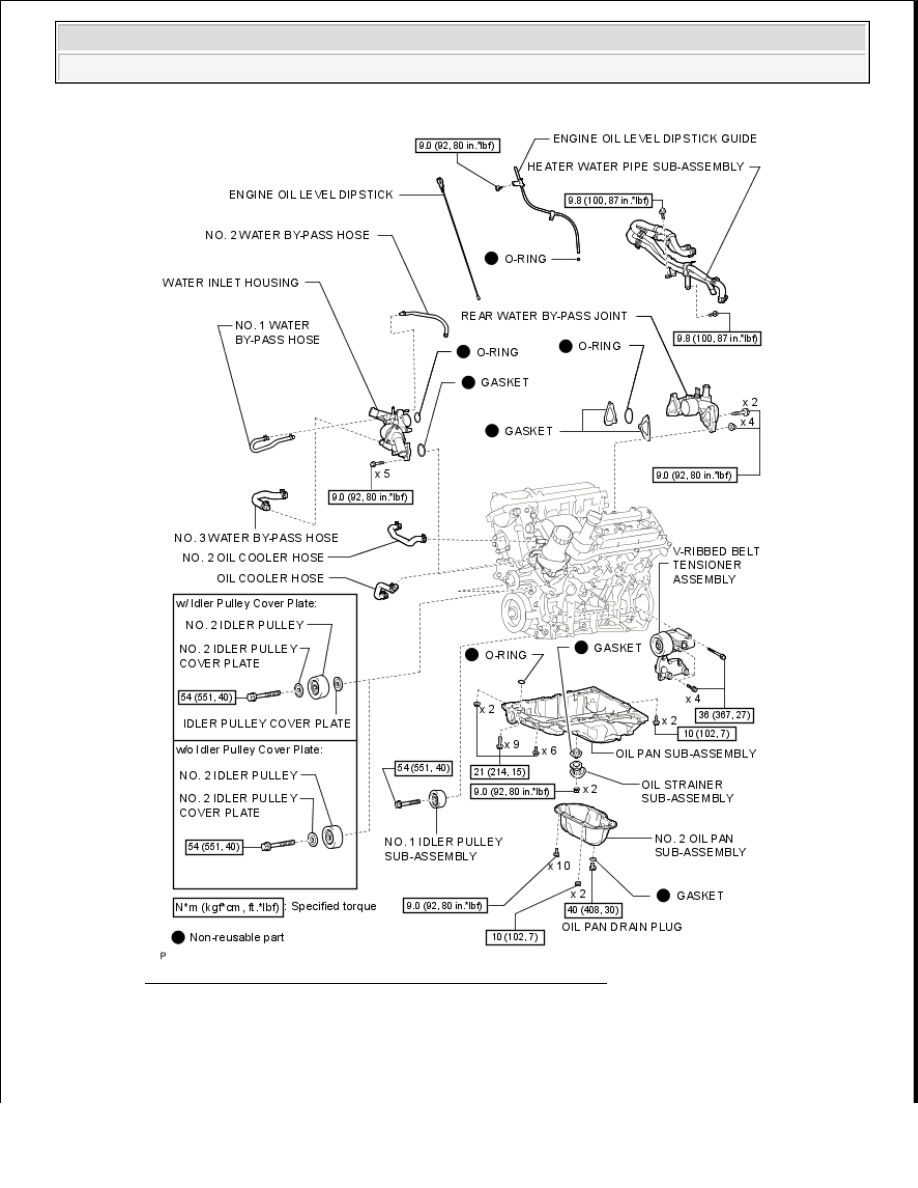

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 270: Identifying Knock Pin Of Camshaft Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Uniformly loosen and remove the 10 bearing cap bolts in the sequence shown in the illustration



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 271: Identifying Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Uniformly loosen and remove the 18 bearing cap bolts in the sequence shown in the illustration

NOTE:

Uniformly loosen the bolts while keeping the camshaft level.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 272: Identifying Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 6 bearing caps

HINT:
