Fig. 156: Identifying Front Crankshaft Oil Seal Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 157: Identifying Front Crankshaft Oil Seal Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

2

REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

3

DRAIN ENGINE COOLANT (See COOLANT )

4

REMOVE INLET RADIATOR HOSE

5

REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

6

REMOVE FAN SHROUD (See REMOVAL )

7

DISCONNECT FRONT STABILIZER BAR

a

Remove the 4 bolts, 2 stabilizer brackets and 2 stabilizer bushes  Then disconnect the stabilizer bar



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































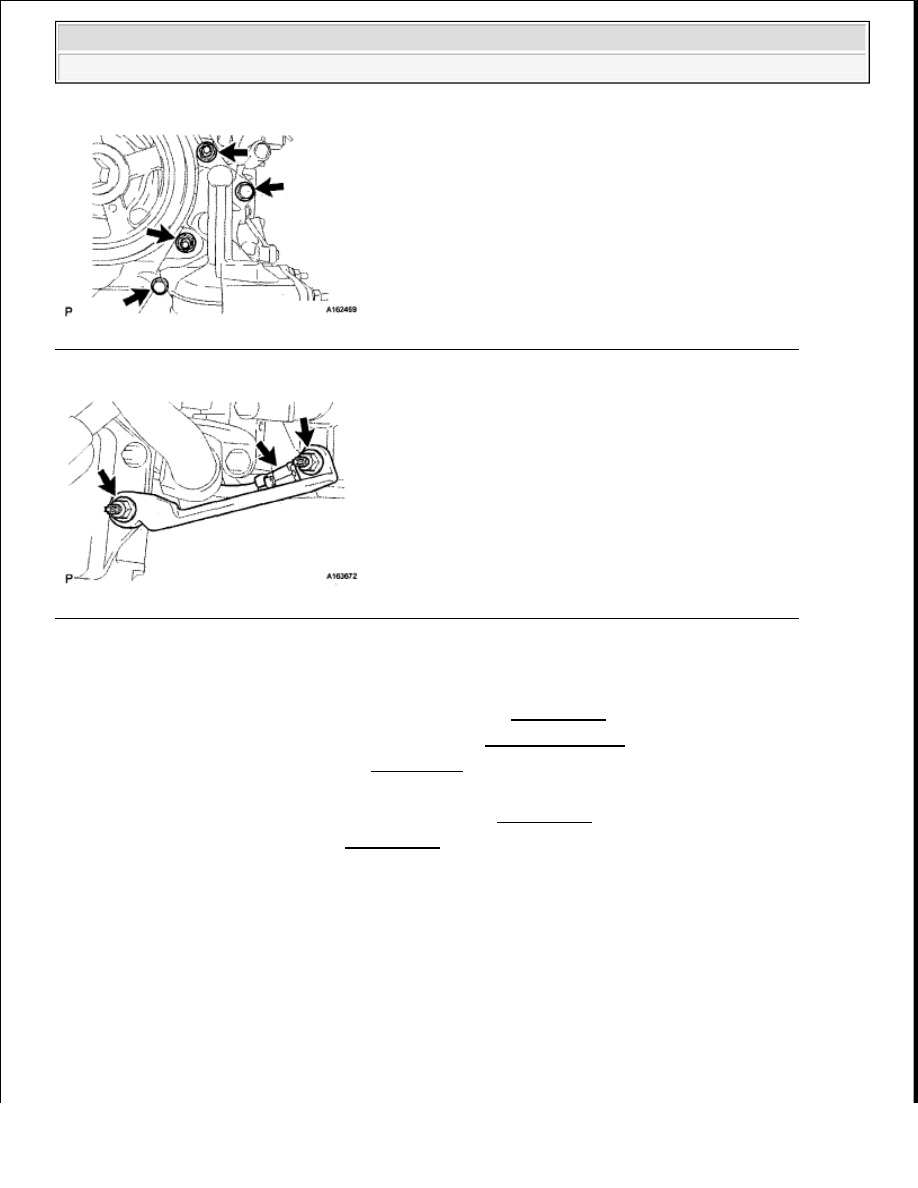

Fig. 158: Locating Front Stabilizer Bar Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )

9

REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/ o Oil Cooler) (See REMOVAL )

10

DISCONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

a

Remove the 3 bolts and disconnect the 2 water bypass hoses from the oil cooler

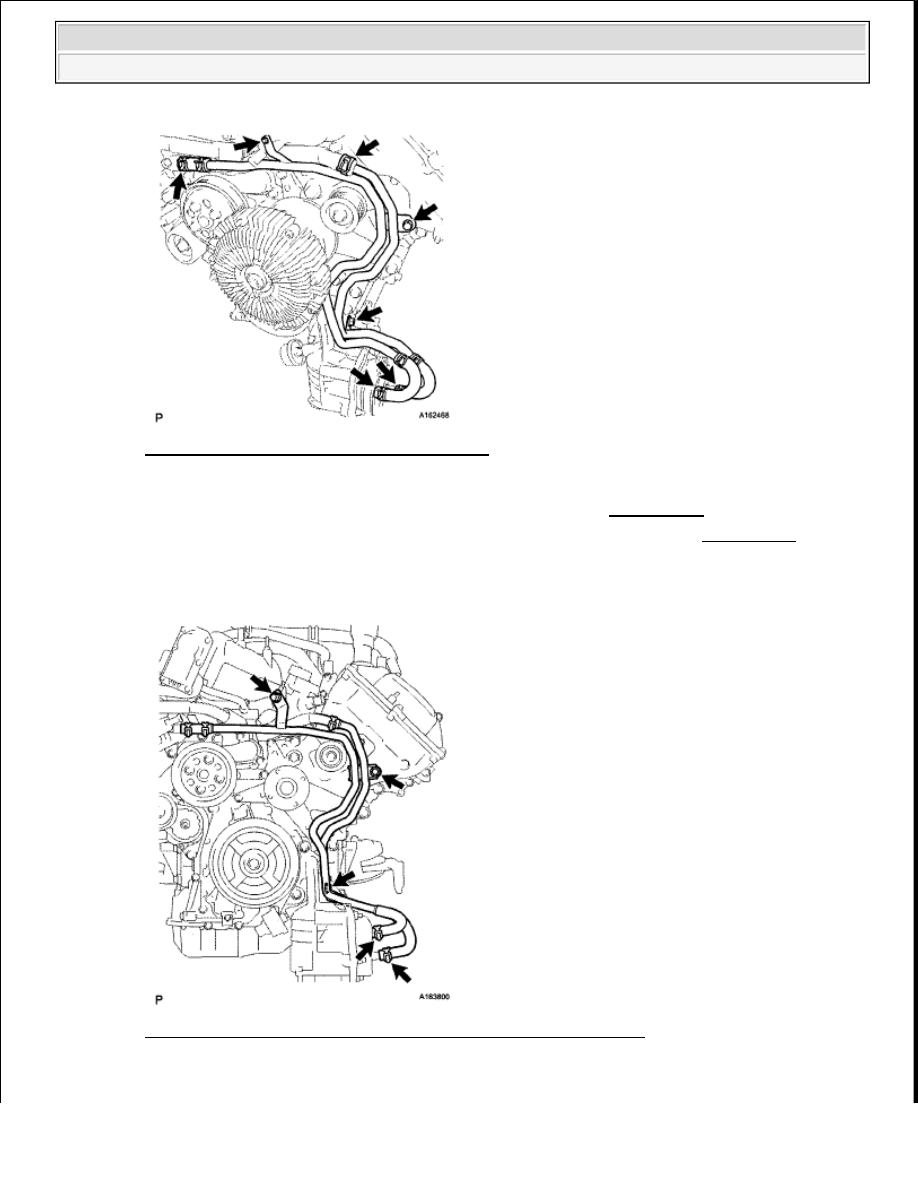

Fig. 159: Locating No. 2 Water By-Pass Pipe Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































11

REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See DISASSEMBLY )

12

REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler) (See DISASSEMBLY )

13

REMOVE CRANKSHAFT PULLEY (See REMOVAL )

14

REMOVE CRANKSHAFT TIMING GEAR KEY

a

Remove the crankshaft timing gear key from the crankshaft

Fig. 160: Identifying Crankshaft Timing Gear Key
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

REMOVE FRONT CRANKSHAFT OIL SEAL

a

Using a screwdriver, pry out the oil seal

HINT:

Tape the screwdriver tip before use

Fig. 161: Removing Front Crankshaft Oil Seal

NOTE:

Do not damage the surface of the oil seal press fit hole and
crankshaft.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL FRONT CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal to a depth between 0 to 1 0 mm (0 to 0 0394 in ) from
the timing chain cover edge

SST 09223-22010,09506-35010

2

INSTALL CRANKSHAFT TIMING GEAR KEY

a

Install the crankshaft timing gear key

Fig. 163: Identifying Crankshaft Timing Gear Key
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL CRANKSHAFT PULLEY (See INSTALLATION )

4

INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler) (See INSTALLATION )

5

INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See INSTALLATION )

NOTE:



Keep the lip free from foreign matter.



Do not tap the oil seal at an angle.

Fig. 162: Installing Front Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
