a

Inspect the valve lash adjuster (see INSPECTION )

b

Install the 16 lash adjusters to the cylinder head

7

INSTALL NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY

a

Apply engine oil to the lash adjuster tips and valve stem cap ends

b

Install the 16 valve rocker arms as shown in the illustration

NOTE:

Install the lash adjuster at the same place it was removed from.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 24: Identifying Valve Rocker Arm Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

INSTALL CAMSHAFTS (for Bank 1)

a

Install the camshafts (see INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































9

INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY LH

a

Install the exhaust manifold LH (see INSTALLATION )

CYLINDER HEAD GASKET (FOR BANK 2)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































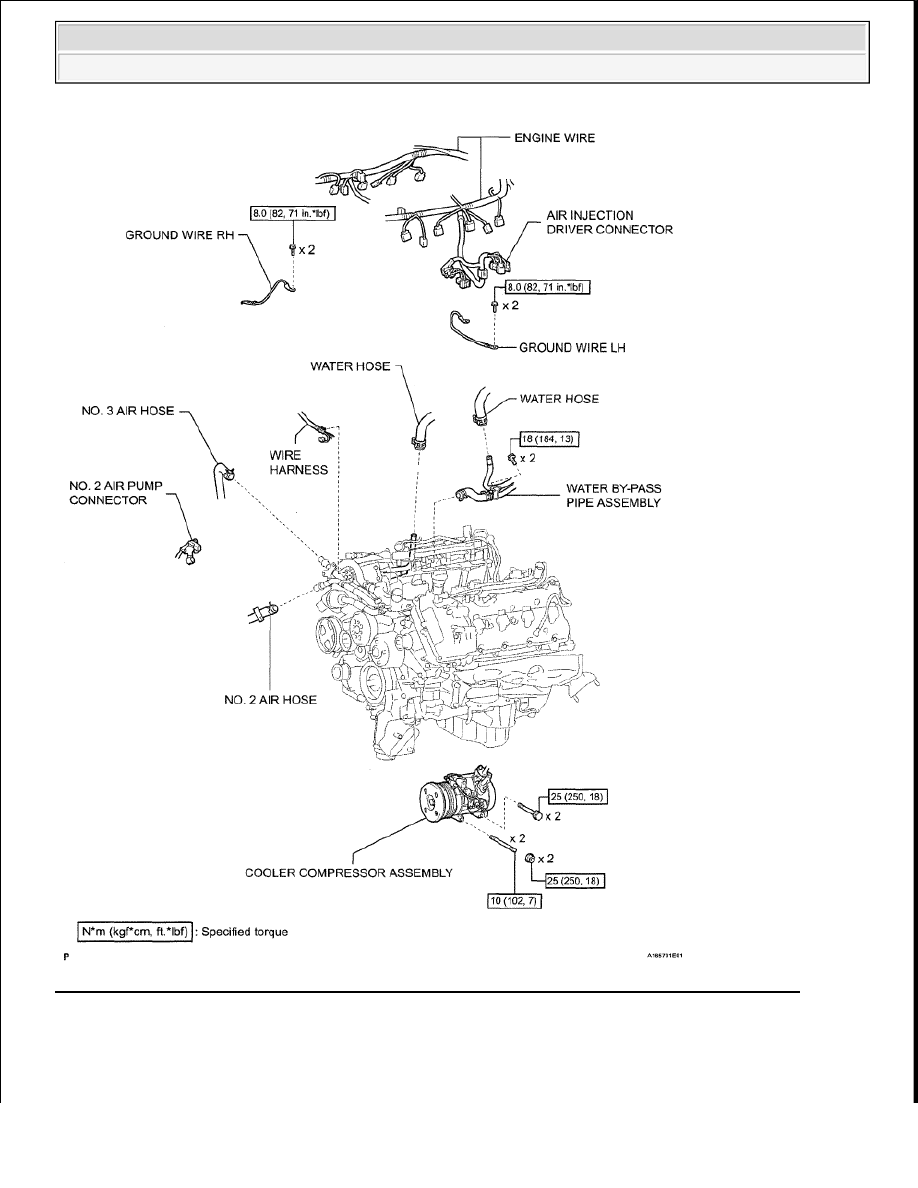

Fig. 25: Identifying Cylinder Head Gasket (For Bank 2) Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH
