Install the oil pan with the 14 bolts and 2 nuts

Torque: for bolt A

10 N*m (102 kgf*cm, 7 ft.*lbf)

for bolt B

35 N*m (357 kgf*cm, 26 ft.*lbf)

for nut

35 N*m (357 kgf*cm, 26 ft.*lbf)

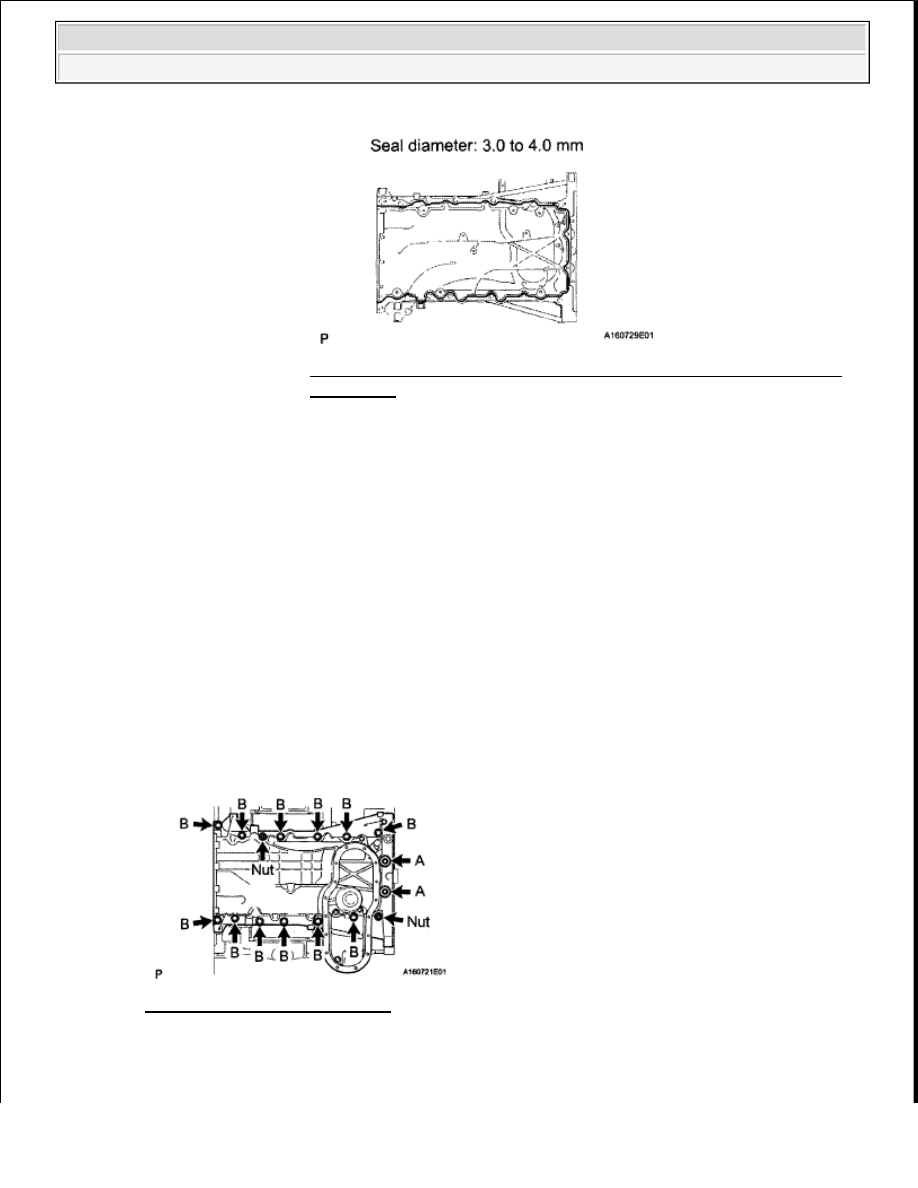

Fig. 337: Locating Oil Pan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

INSTALL NO. 2 OIL PAN SUB-ASSEMBLY

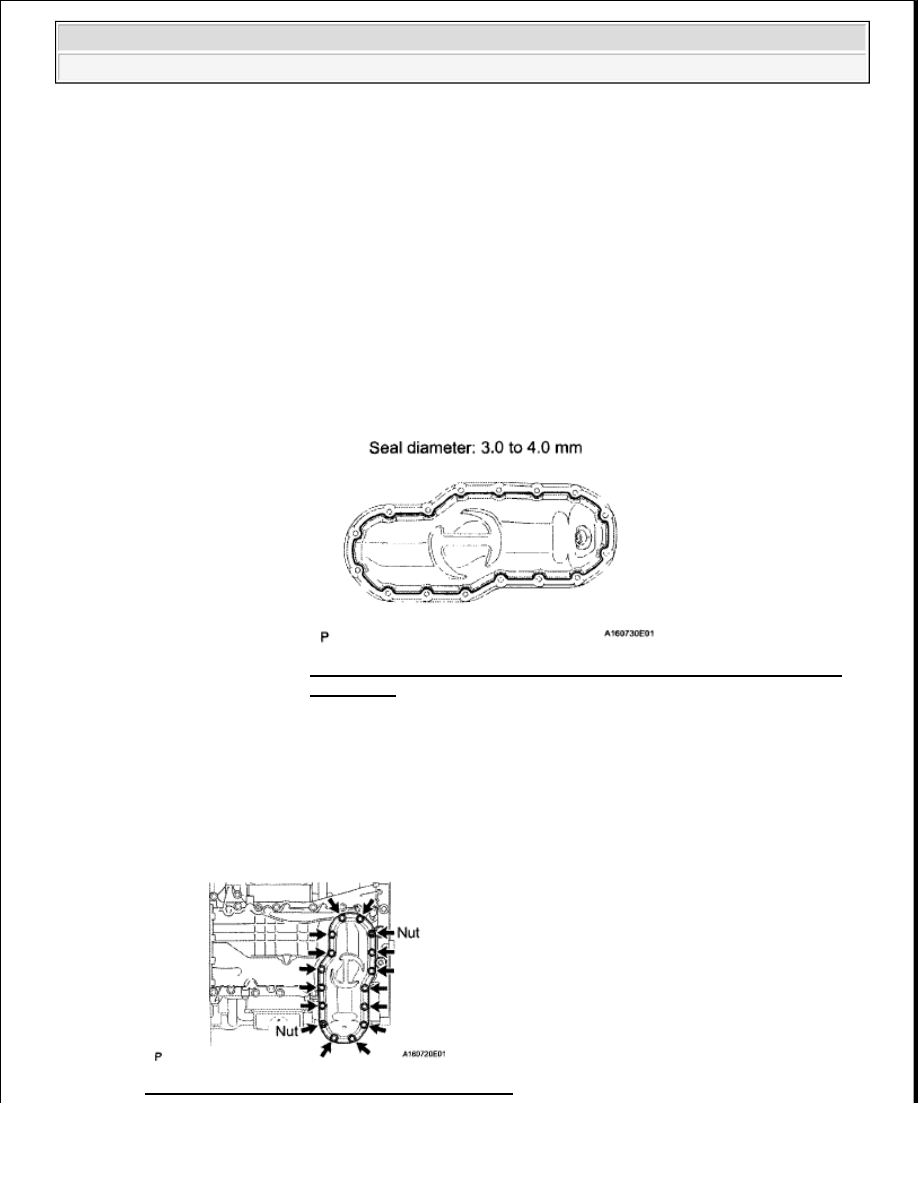

Fig. 336: Identifying Seal Packing Areas On No. 1 Oil Pan Sub-
Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not start the engine for at least 2 hours after installing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Apply seal packing in a continuous line as shown in the illustration

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Standard seal diameter:

3.0 to 4.0 mm (0.118 to 0.156 in.)

b

Install the oil pan with the 14 bolts and 2 nuts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 339: Locating Oil Pan With Bolts And Nuts

NOTE:



Remove any oil from the contact surface.



Install the oil pan within 3 minutes and tighten the bolts and
nuts within 15 minutes after applying seal packing.

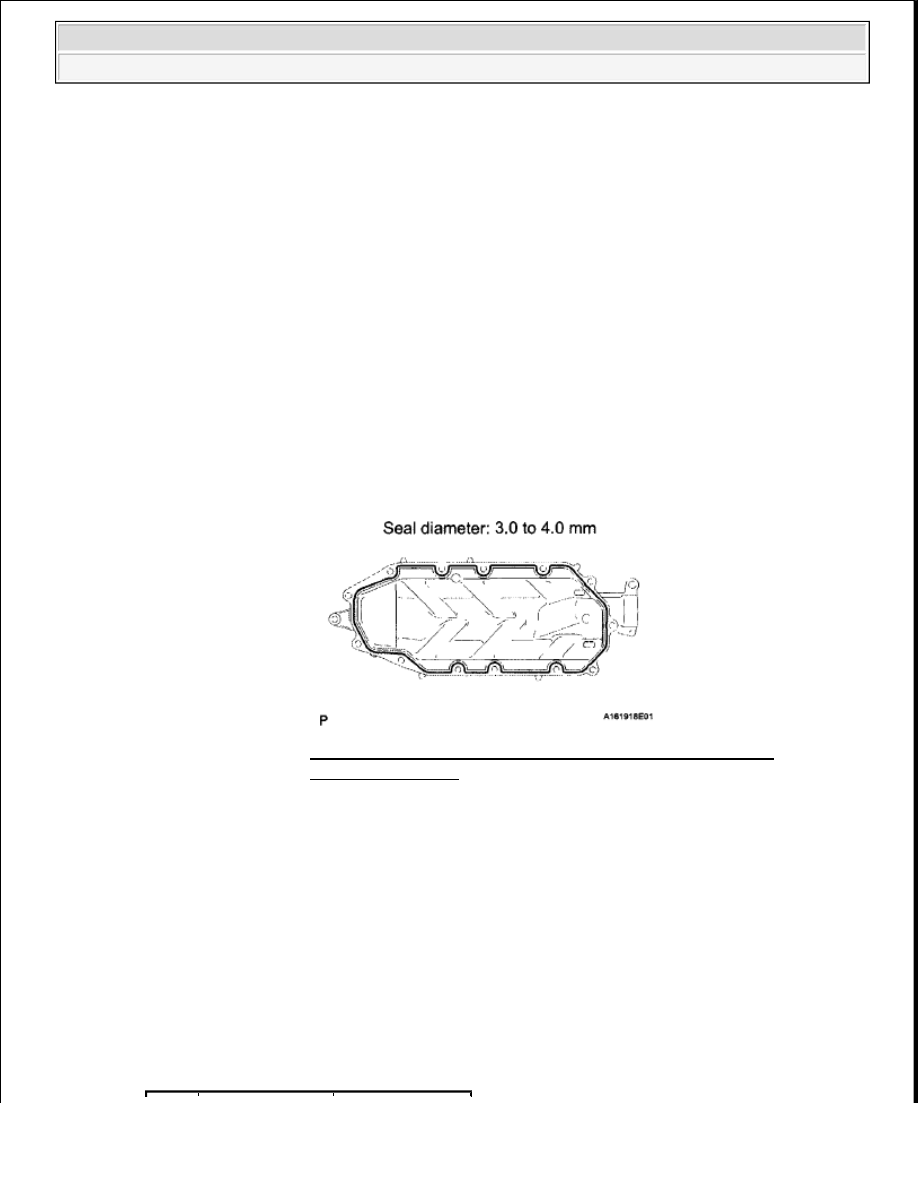

Fig. 338: Identifying Seal Packing Areas On No. 2 Oil Pan Sub-
Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not start the engine for at least 2 hours after installing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

INSTALL NO. 1 HEAT EXCHANGER COVER

a

Apply seal packing in a continuous line as shown in the illustration

Seal packing:

Toyota Genuine Seal Packing 1282B, Three Bond 1282B or equivalent

Standard seal diameter:

3.0 to 4.0 mm (0.118 to 0.157 in.)

b

Install the heat exchanger cover with the 12 bolts and 2 nuts

Torque: for bolt C

10 N*m (102 kgf*cm, 7 ft.*lbf)

except bolt C

21 N*m (214 kgf*cm, 16 ft.*lbf)

Standard Bolt

HEAT EXCHANGER COVER STANDARD BOLT REFERENCE CHART

NOTE:



Remove any oil from the contact surface.



Install the No. 1 heat exchanger cover within 3 minutes and
tighten the bolts and nuts within 15 minutes after applying seal
packing.

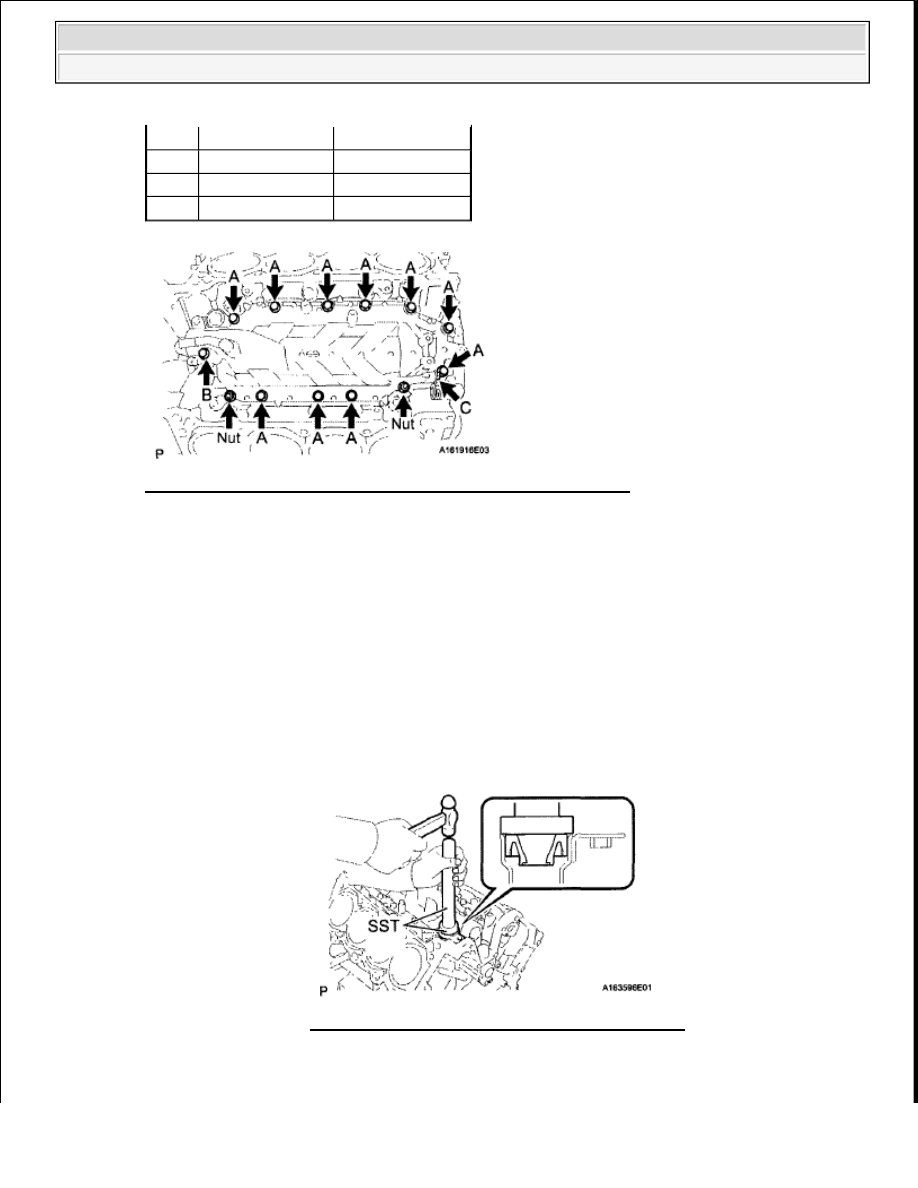

Fig. 340: Identifying Seal Packing Areas On No. 1 Heat
Exchanger Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 341: Locating Heat Exchanger Cover With Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

INSTALL VENTILATION PIPE GASKET

a

Using SST, evenly tap in a new ventilation pipe gasket until its surface is flush with the lip of the
ventilation pipe

SST 09950-60010 (09951 -00360), 09950-70010 (09951-07100)

12

INSTALL CYLINDER BLOCK WATER JACKET SPACER

Item

Length

Thread Diameter

Bolt A 20 mm (0 787 in ) 8 mm (0 315 in )

Bolt B 70 mm (2 76 In ) 8 mm (0 315 In )
Bolt C 16 mm (0 630 In ) 6 mm (0 236 In )

NOTE:

Do not start the engine for at least 2 hours after installing.

NOTE:



Do not tap the gasket at an angle.



Do not tap the gasket excessively.

Fig. 342: Tapping In Ventilation Pipe Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
