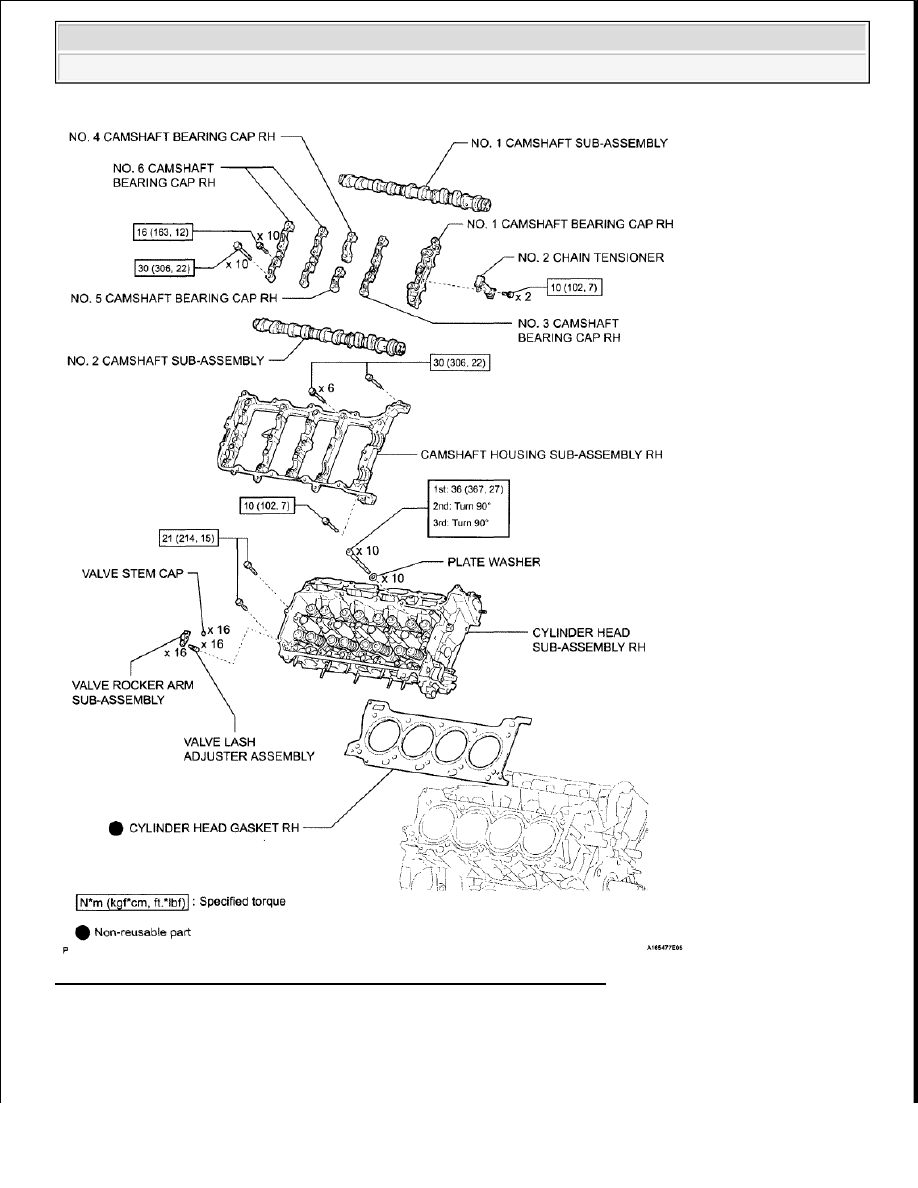

Fig. 224: Identifying Engine Unit With Torque Specifications (10 Of 12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































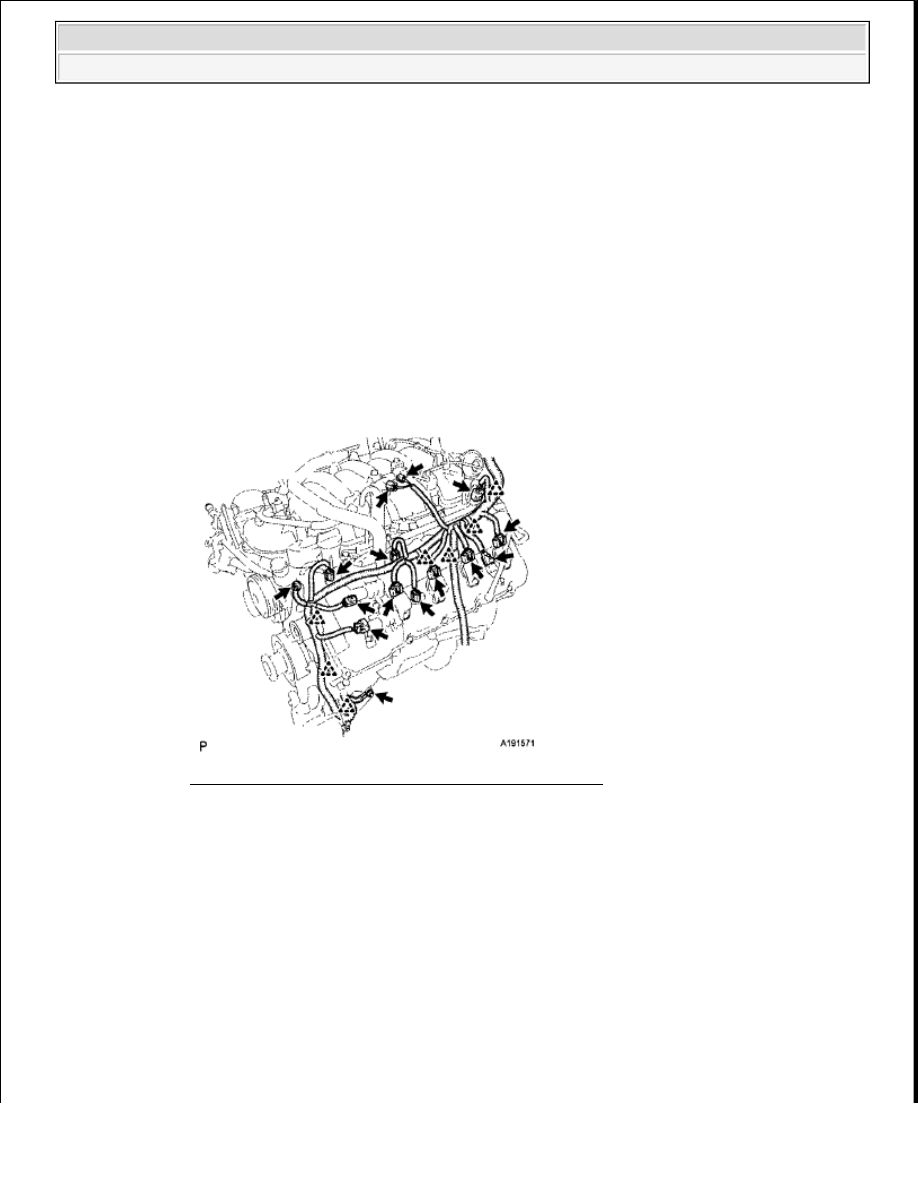

Fig. 225: Identifying Engine Unit With Torque Specifications (11 Of 12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

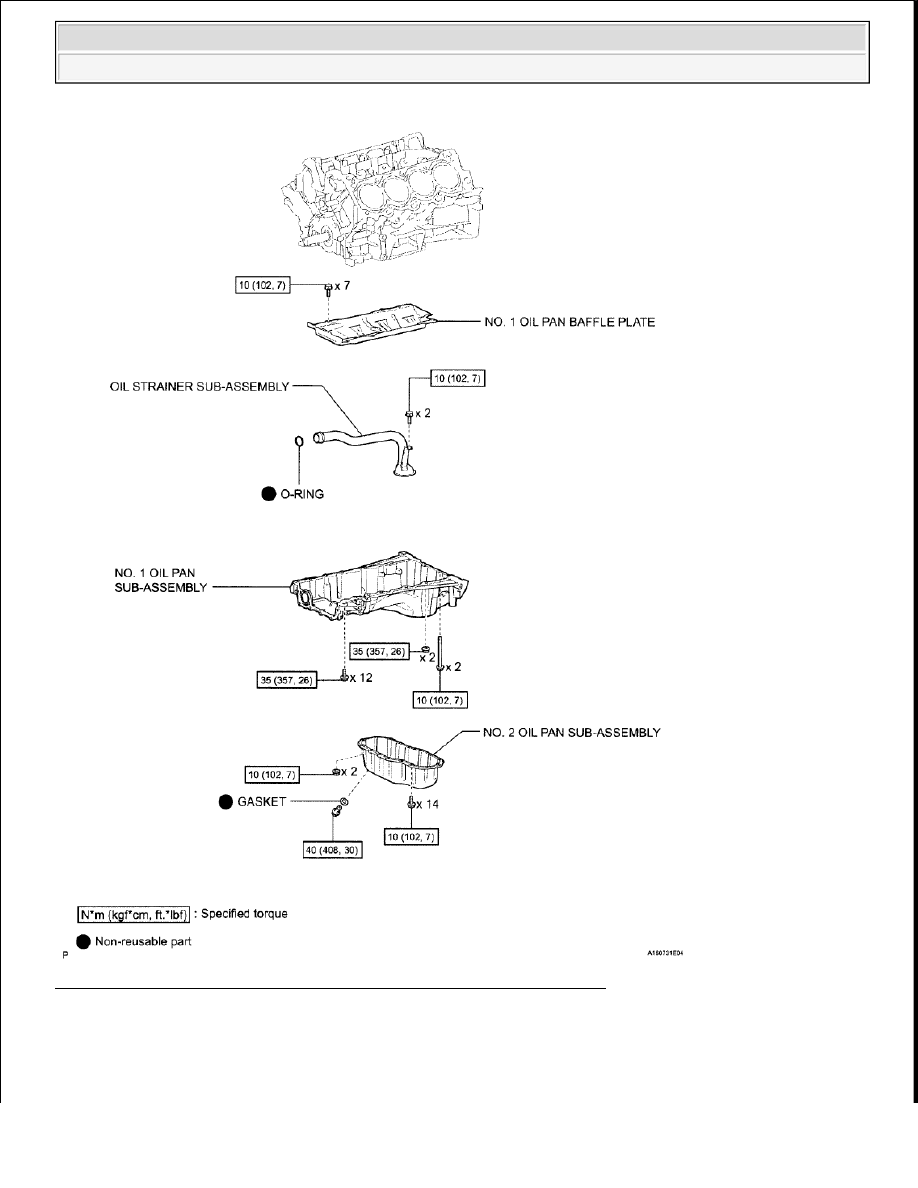

Fig. 226: Identifying Engine Unit With Torque Specifications (12 Of 12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE ENGINE WIRE



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Engine LH Side:

1

Disconnect the 2 camshaft timing control valve connectors

2

Disconnect the 4 ignition coil connectors

3

Disconnect the 2 VVT sensor connectors

4

Disconnect the camshaft position sensor connector

5

Disconnect the vacuum switching valve connector (for ACIS)

6

Disconnect the purge VSV connector

7

Disconnect the engine coolant temperature sensor connector

8

Disconnect the fuel injector connector

9

Disconnect the noise filter connector

10

Remove the bolt and disconnect the 7 clamps

Fig. 227: Locating Engine Wire Connectors - LH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Engine RH Side:

1

Disconnect the 2 camshaft timing control valve connectors

2

Disconnect the 4 ignition coil connectors

3

Disconnect the 2 VVT sensor connectors

4

Disconnect the fuel injector connector

5

Disconnect the noise filter connector

6

Disconnect the throttle sensor connector

7

Disconnect the oil pressure sender gauge connector

8

Disconnect the 7 clamps
