i

Remove the nut and disconnect the wire from the positive (+) battery cable

j

Disconnect the cable from the positive (+) battery terminal

k

Remove the bolt and disconnect the ground wire

l

Disconnect the 4 air injection control driver connectors

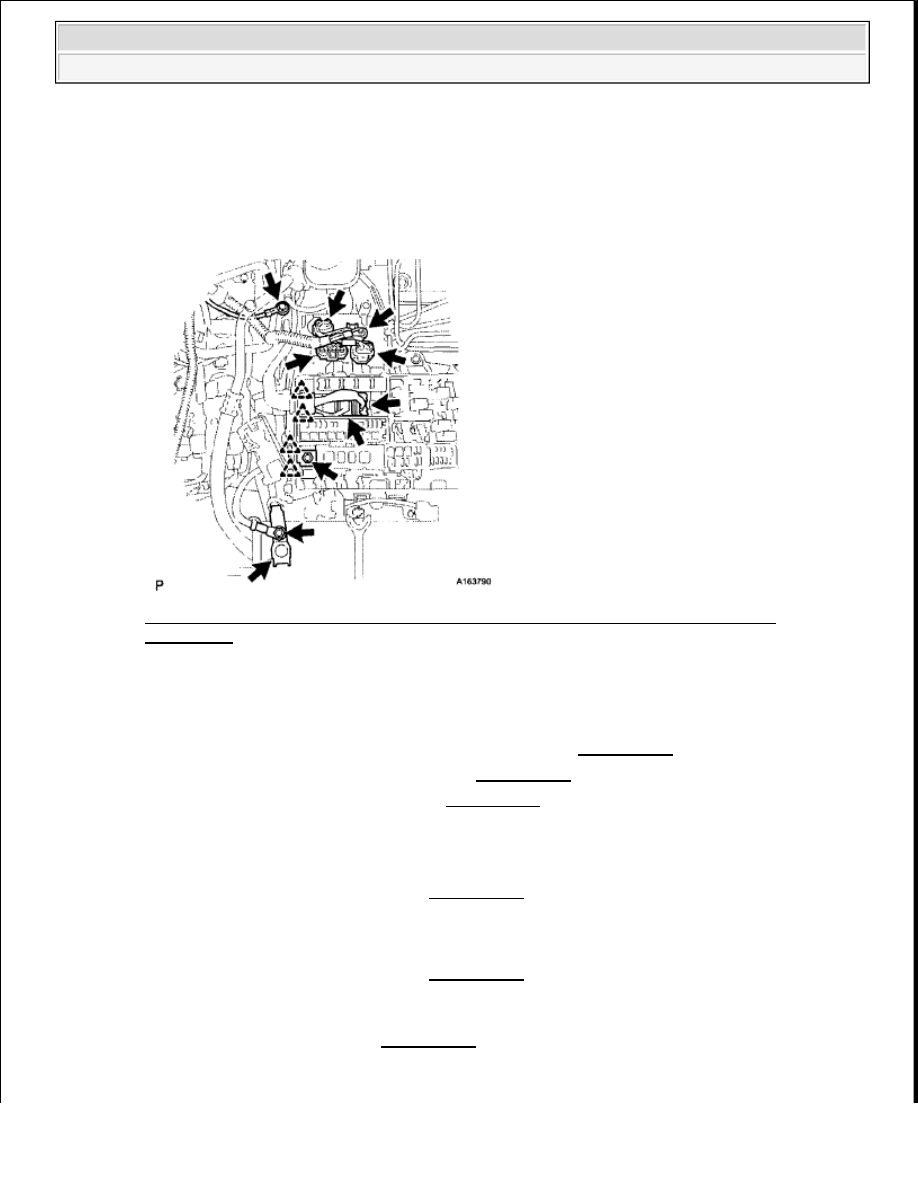

Fig. 192: Locating Air Injection Control Driver And Engine Room Junction Block
Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

m

Remove the nut and disconnect the wire and 2 clips from the engine room junction block

n

Disconnect the 2 connectors and 2 clips from the engine room junction block

22

DISCONNECT COOLER COMPRESSOR ASSEMBLY (See REMOVAL )

23

DISCONNECT VANE PUMP ASSEMBLY (See REMOVAL )

24

REMOVE GENERATOR ASSEMBLY (See REMOVAL )

25

REMOVE EXHAUST PIPE ASSEMBLY

a

for Regular Cab Standard Deck:

Refer to the following procedures (See REMOVAL )

b

except Regular Cab Standard Deck:

Refer to the following procedures (See REMOVAL )

26

REMOVE PROPELLER SHAFT ASSEMBLY

a

Remove the propeller shaft (See REMOVAL )

27

REMOVE FRONT PROPELLER SHAFT ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Remove the front propeller shaft (See REMOVAL )

28

REMOVE FRONT FENDER APRON SEAL RH (See REMOVAL )

29

REMOVE FRONT FENDER APRON SEAL REAR RH (See REMOVAL )

30

REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE (See REMOVAL )

31

REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR (See REMOVAL )

32

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH (See REMOVAL )

33

REMOVE STARTER COVER (See REMOVAL )

34

REMOVE STARTER ASSEMBLY (See REMOVAL )

35

REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

a

Remove the automatic transmission (See REMOVAL )

36

REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

a

Using SST, hold the crankshaft

SST 09213-70011, 09330-00021

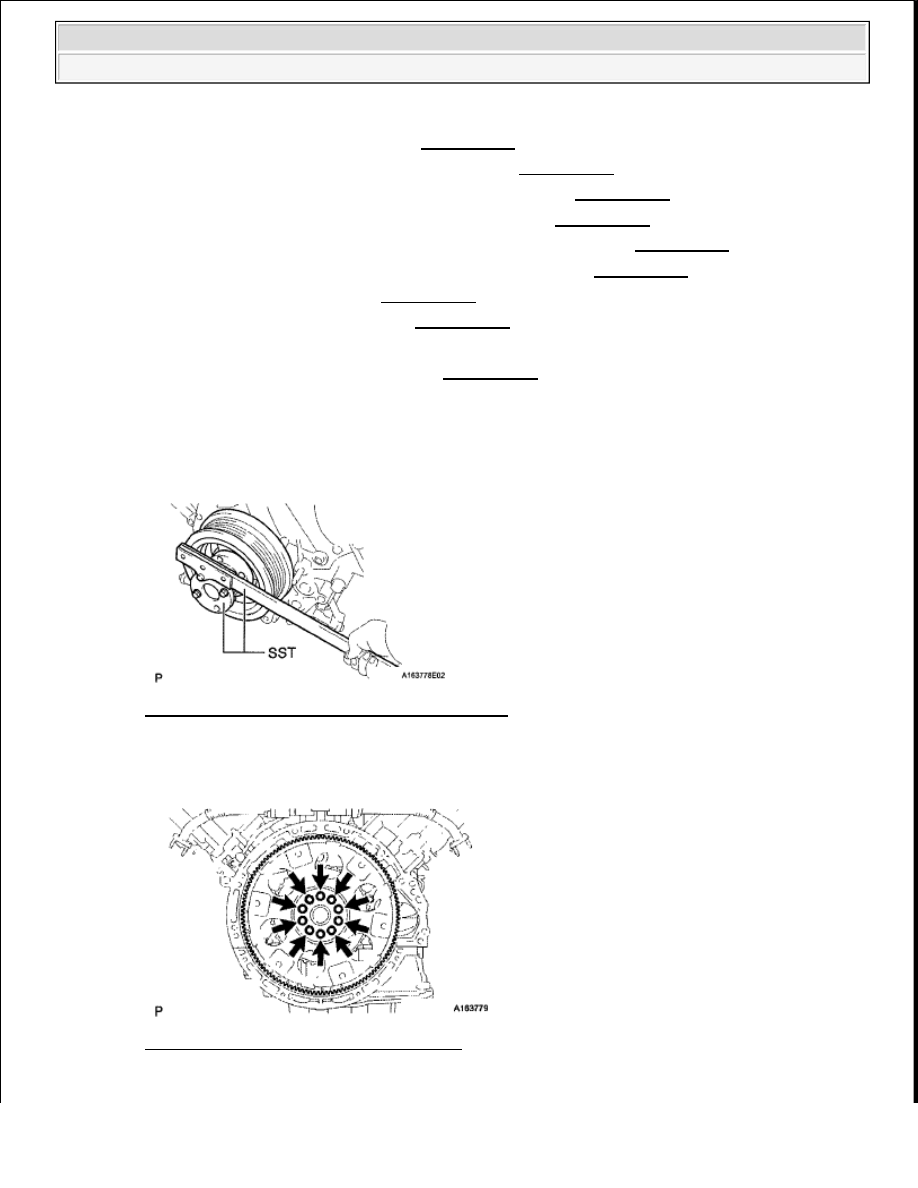

Fig. 193: Removing Drive Plate And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 10 bolts, rear drive plate spacer, drive plate and crankshaft position sensor rotor

Fig. 194: Locating Rear Drive Plate Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































37

REMOVE NO. 1 WATER BY-PASS PIPE

a

Remove the 2 bolts and disconnect the hose  Then remove the water by-pass pipe

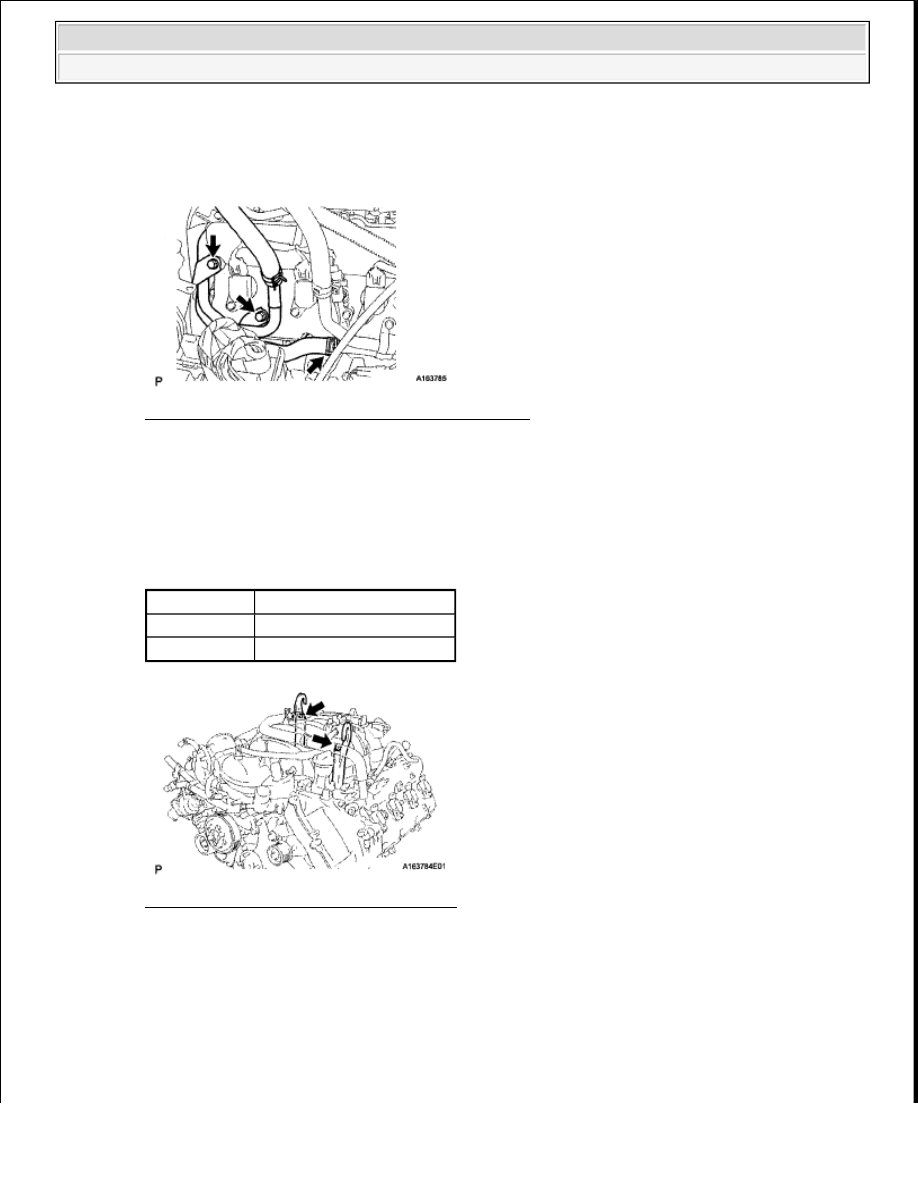

Fig. 195: Locating No. 1 Water By-Pass Pipe Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

REMOVE ENGINE ASSEMBLY

a

Install the 2 engine hangers with the 2 bolts as shown in the illustration

Engine hanger

ENGINE HANGER PART NUMBER REFERENCE CHART

Fig. 196: Locating Engine Hangers Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 43 N*m (438 kgf*cm, 32 ft.*lbf)

b

Attach an engine sling device and hang the engine with a chain block

c

Remove the 4 engine mounting insulator bolts

Item

Part No.

Engine hanger 12281-38060,12281-38070

Bolt

90119-A0166



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































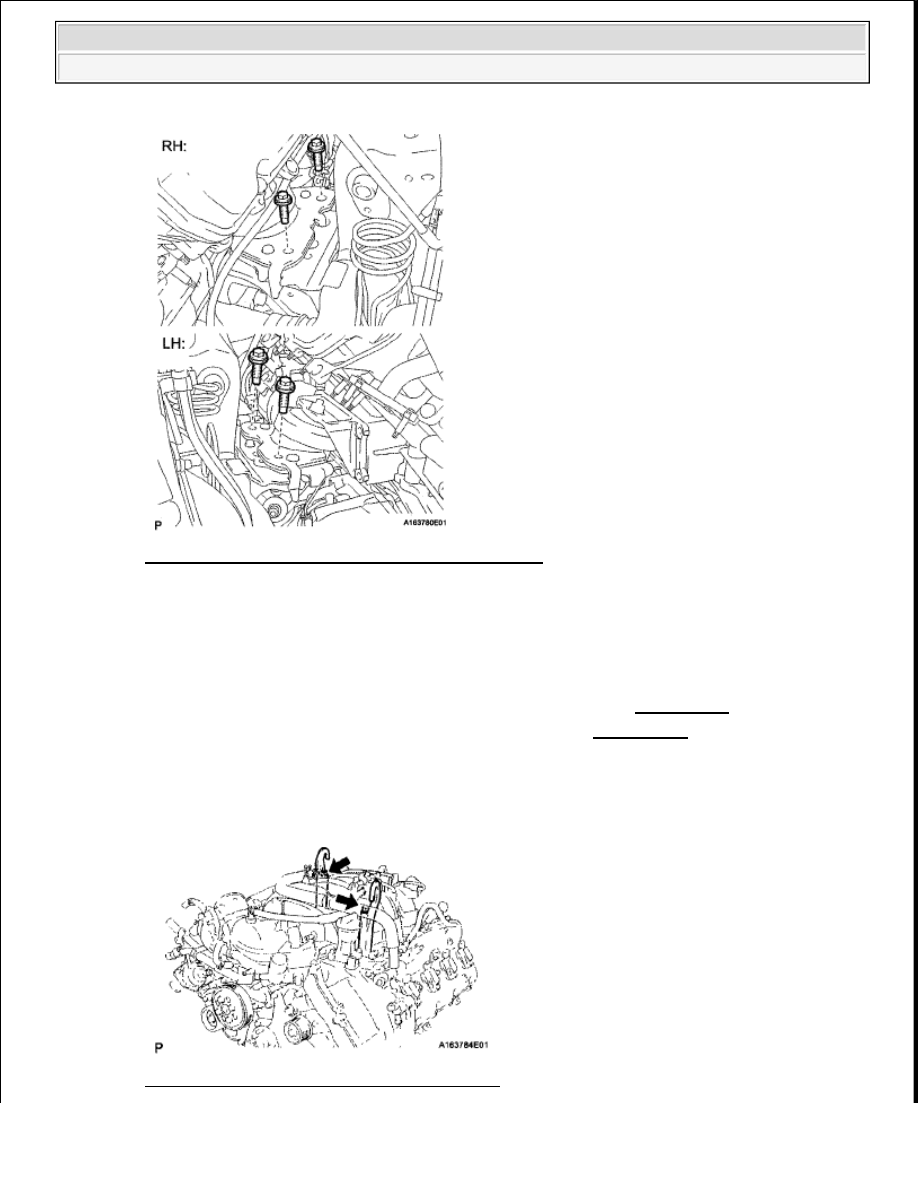

Fig. 197: Locating Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Lift the engine out from the vehicle slowly and carefully

39

REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR (See REMOVAL )

40

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH (See REMOVAL )

41

INSTALL ENGINE ON ENGINE STAND

a

Install the engine onto an engine stand with the bolts

b

Remove the 2 bolts and 2 engine hangers

Fig. 198: Locating Engine Hangers With Bolts

NOTE:

Make sure the engine is clear of all wiring, hoses and cables.
