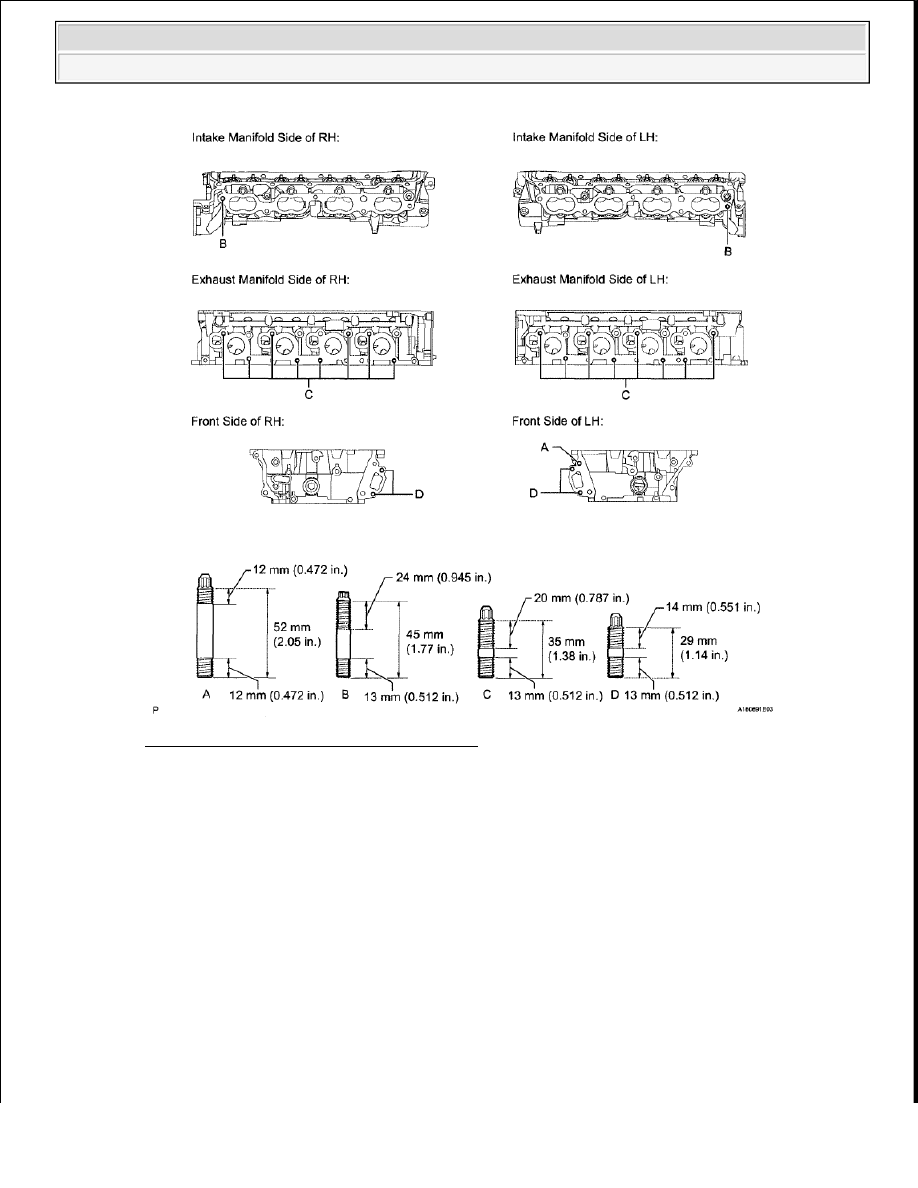

Fig. 65: Locating Cylinder Head Stud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL NO. 2 STRAIGHT SCREW PLUG

a

Using a 14 mm hexagon wrench, install 2 new gaskets and the 2 straight screw plugs

Torque: 85 N*m (867 kgf*cm, 63 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

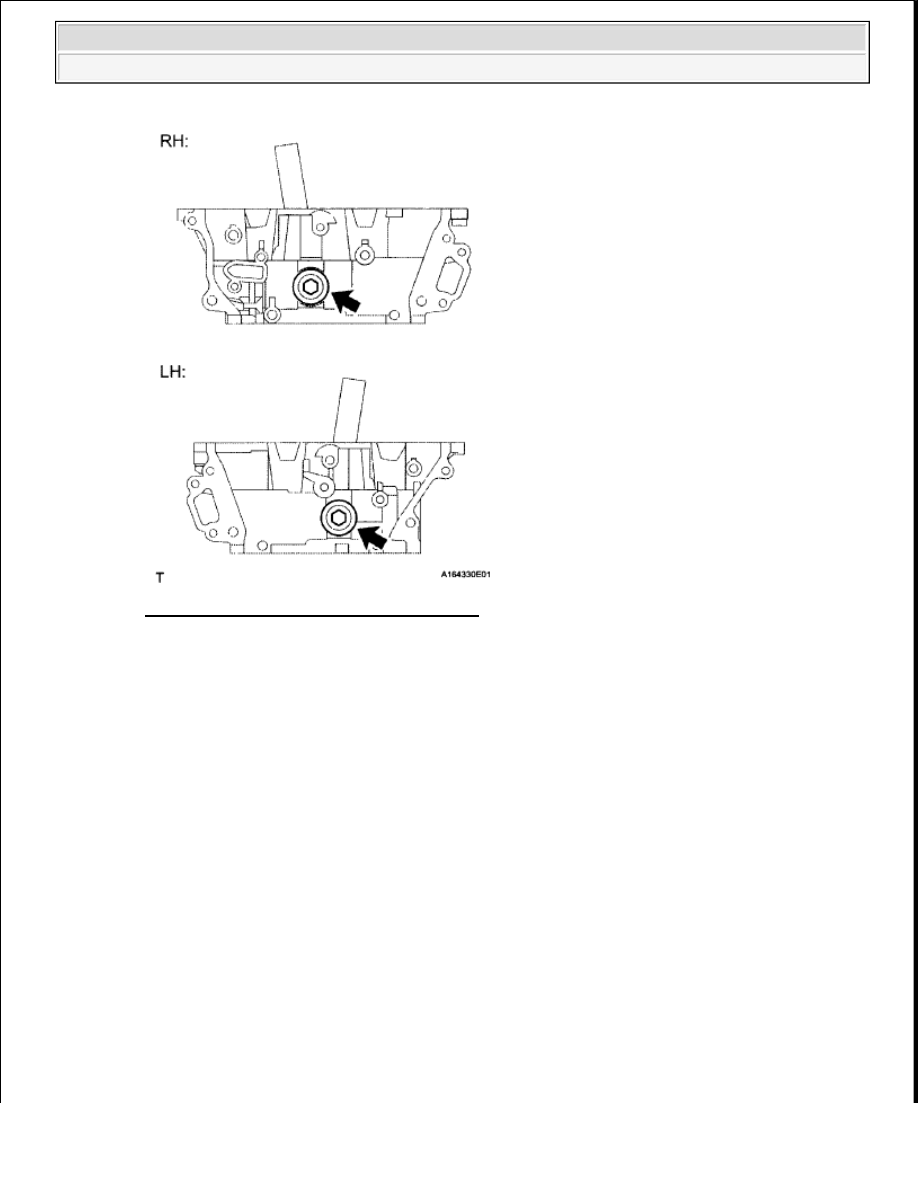

Fig. 66: Locating No. 2 Straight Screw Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL NO. 1 STRAIGHT SCREW PLUG

a

Using a 10 mm hexagon wrench, install 6 new gaskets and the 6 straight screw plugs

Torque: 44 N*m (449 kgf*cm, 32 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

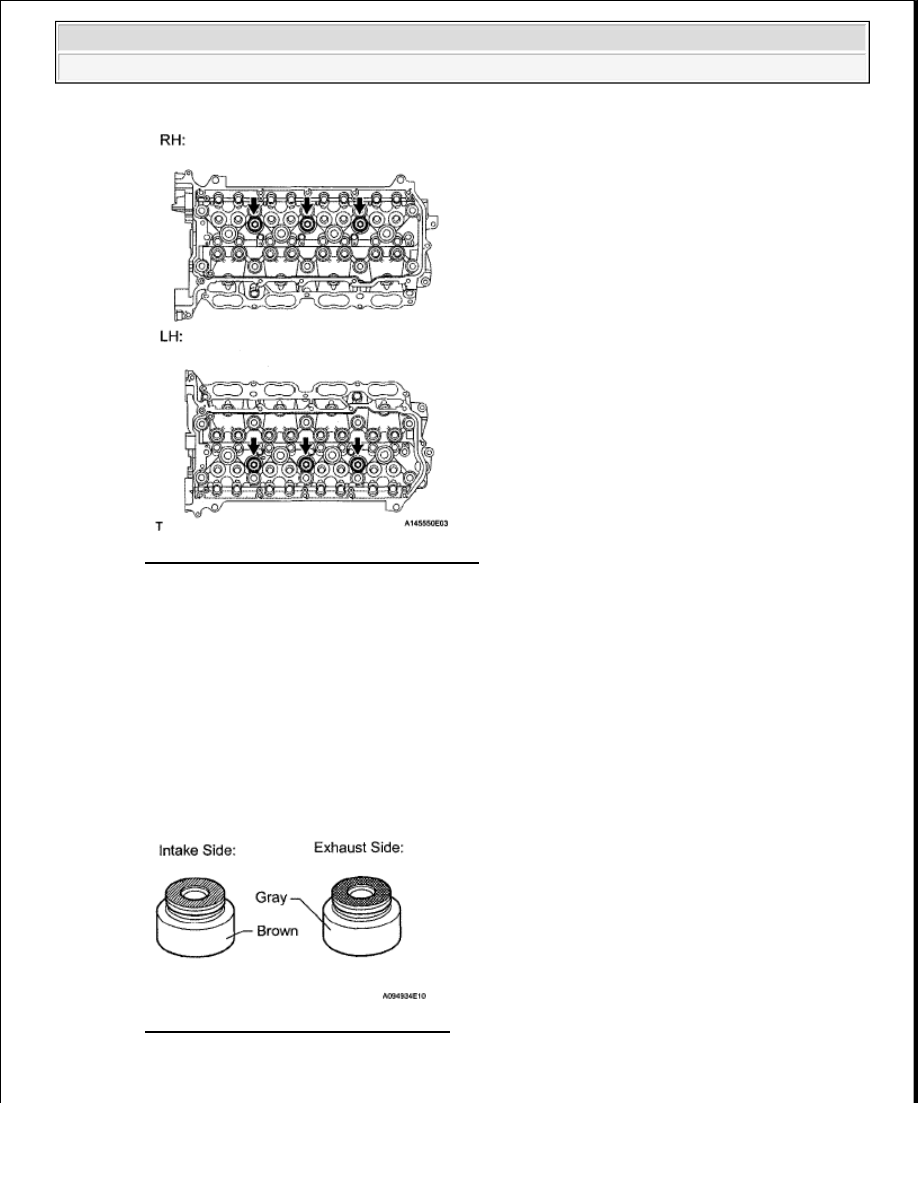

Fig. 67: Locating No. 1 Straight Screw Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL VALVE SPRING SEAT

a

Install the valve spring seats to the cylinder head

5

INSTALL VALVE STEM OIL SEAL

a

Apply a light coat of engine oil to new oil seals

Fig. 68: Identifying Valve Stem Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

NOTE:

Pay attention when installing the intake and exhaust oil seals. For
example, installing the intake oil seal into the exhaust side or
installing the exhaust oil seal into the intake side can cause
installation problems later.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































The intake valve oil seals are brown and the exhaust valve oil seals are gray

b

Using SST, push in the oil seals

SST 09201-41020

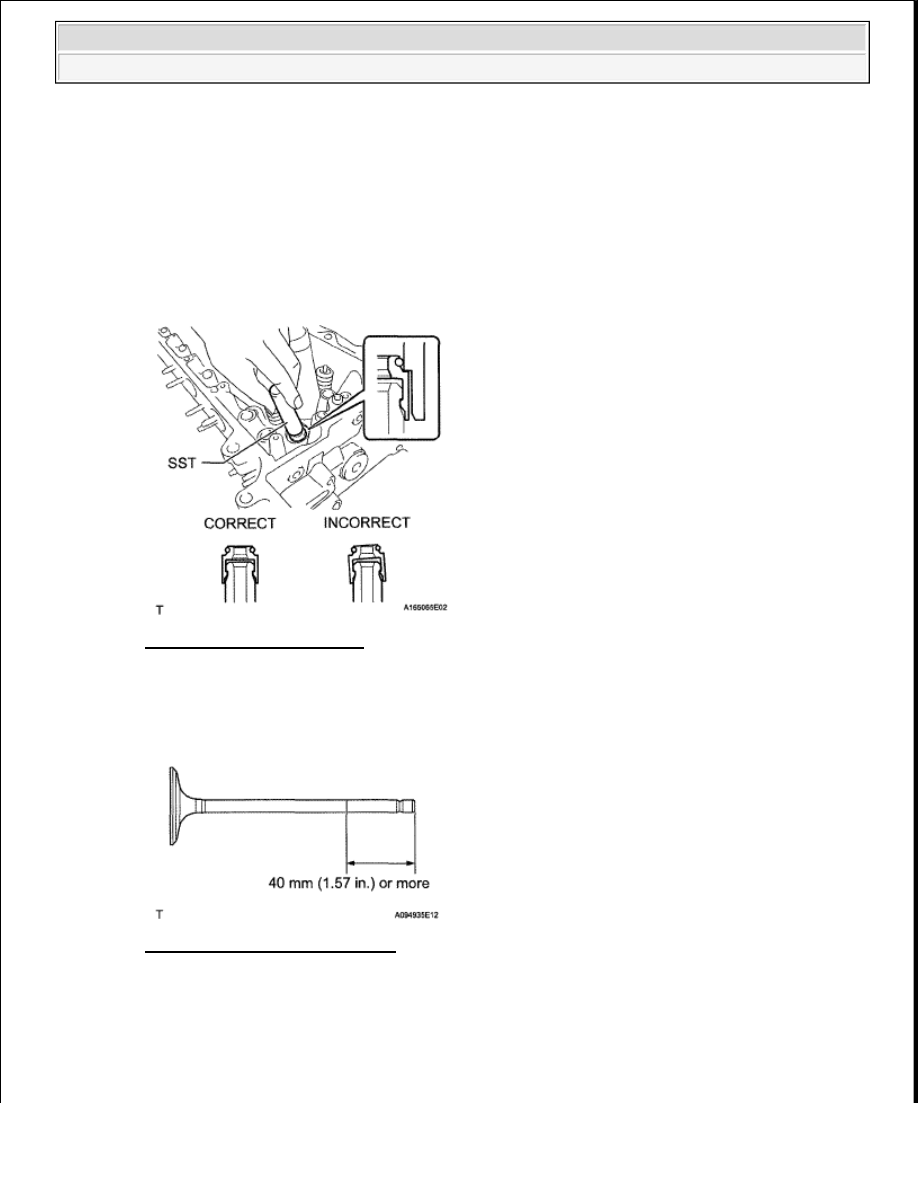

Fig. 69: Pushing In Oil Seals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

INSTALL INTAKE VALVE

a

Apply plenty of engine oil to the tip area of the intake valve shown in the illustration

Fig. 70: Identifying Intake Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the valve, compression spring and spring retainer to the cylinder head

NOTE:

Failure to use SST will cause the seal to be damaged or improperly
seated.

NOTE:

Install the same parts in the same combination to their original
locations.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
