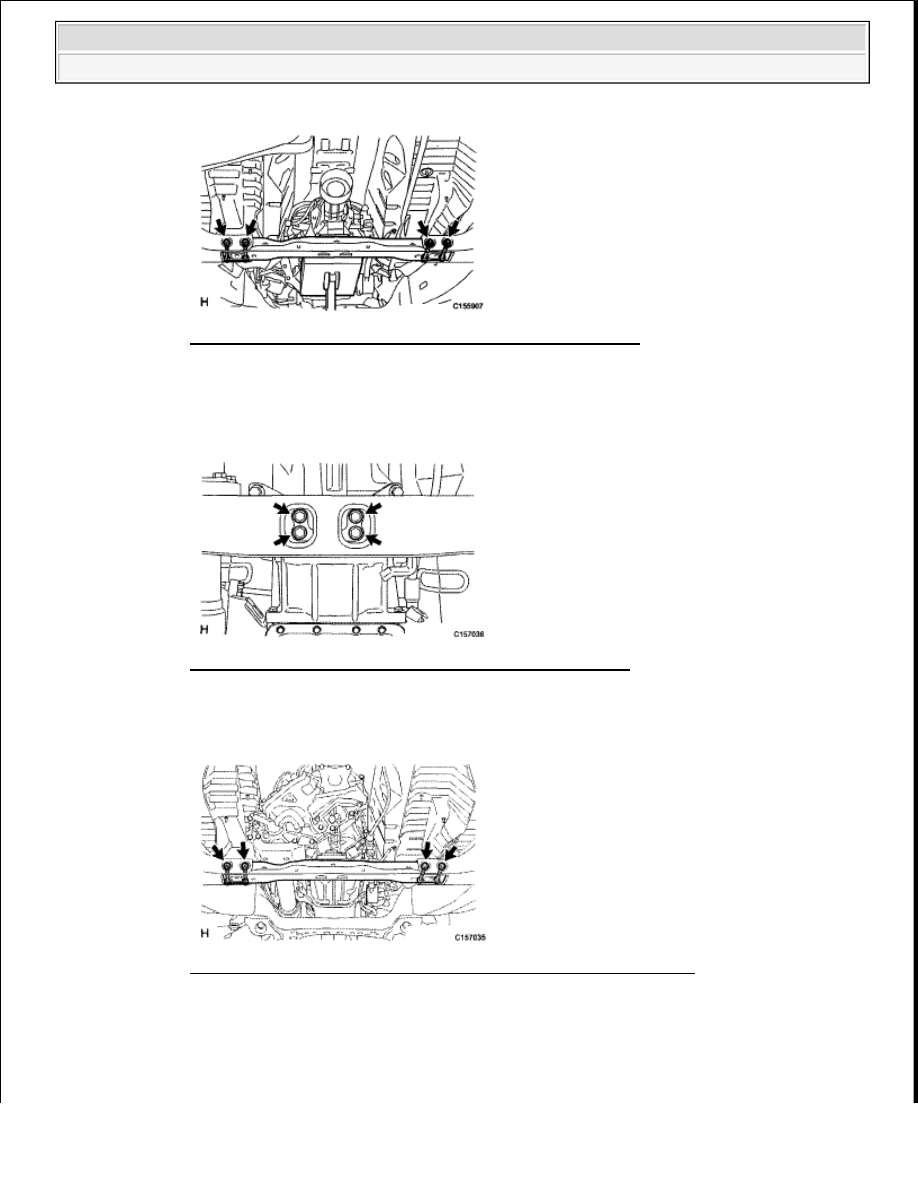

Fig. 453: Locating Crossmember Bolts, Washers And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

for 4WD:

1

Remove the 4 rear engine mounting insulator bolts

Fig. 454: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Remove the 4 nuts, 4 washers, 4 bolts and frame crossmember

Fig. 455: Locating Frame Crossmember Nuts, Washers And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

a

for 2WD:

1

Remove the 4 bolts and mounting insulator from the transmission



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































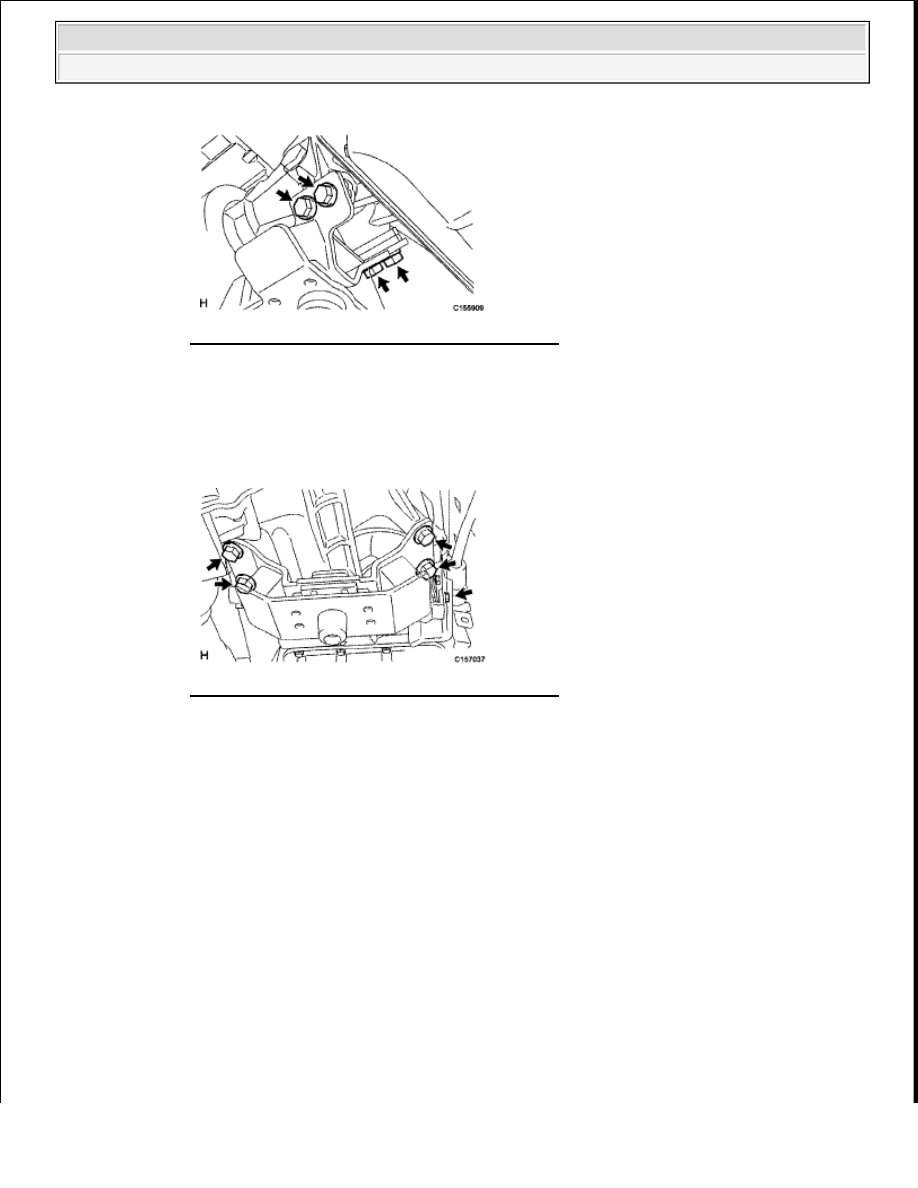

Fig. 456: Locating Transmission Bolts For 2WD
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

for 4WD:

1

Remove the bolt and mounting heat insulator

2

Remove the 4 bolts and mounting insulator from the transmission

Fig. 457: Locating Transmission Bolts For 4WD
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

a

for 2WD:

1

Install the mounting insulator to the transmission with the 4 bolts

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































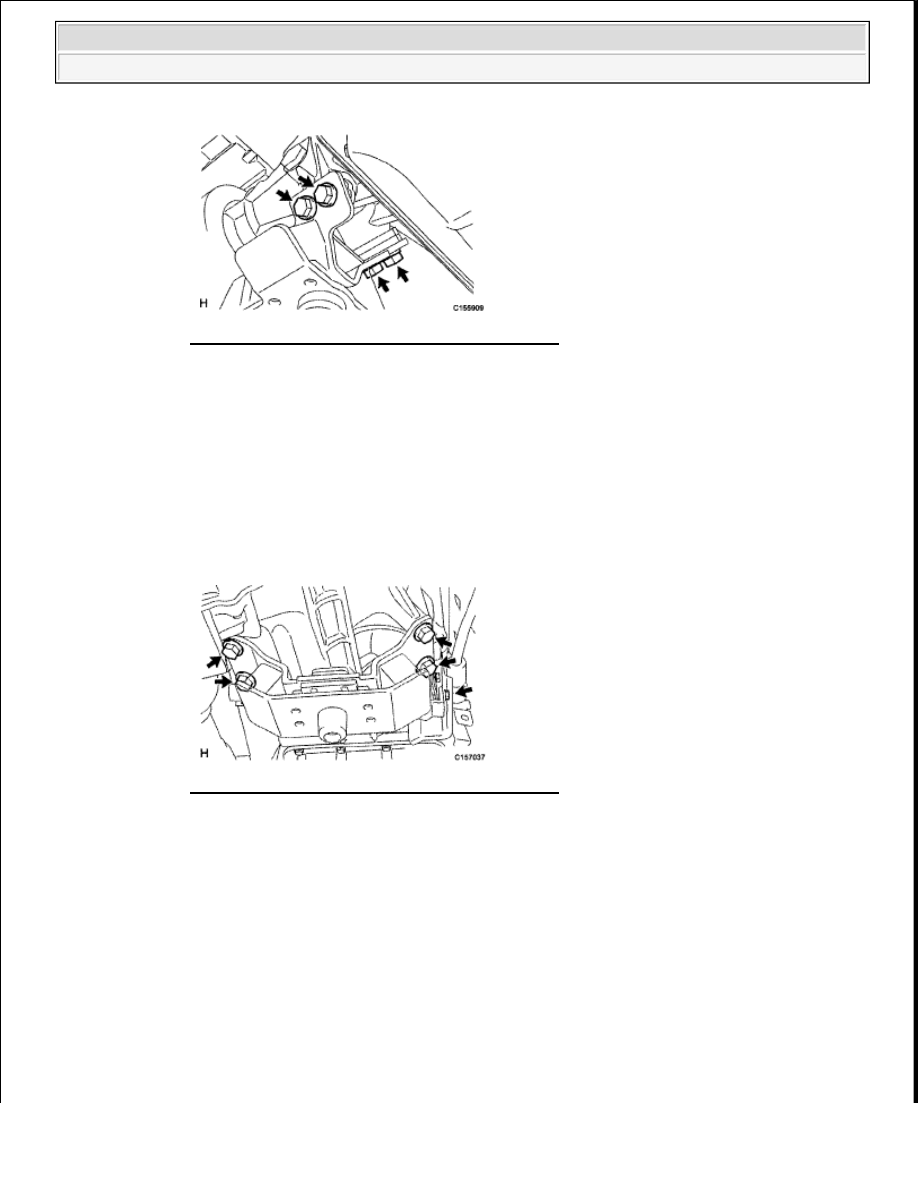

Fig. 458: Locating Transmission Bolts For 2WD
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

for 4WD:

1

Install the mounting insulator to the transmission with the 4 bolts

Torque: 59 N*m (602 kgf*cm, 44 ft.*lbf)

2

Install the mounting heat insulator with the bolt

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)

Fig. 459: Locating Transmission Bolts For 4WD
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

for 2WD:

1

Install the crossmember with the 4 bolts, 4 washers and 4 nuts

Torque: 110 N*m (1122 kgf*cm, 81 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

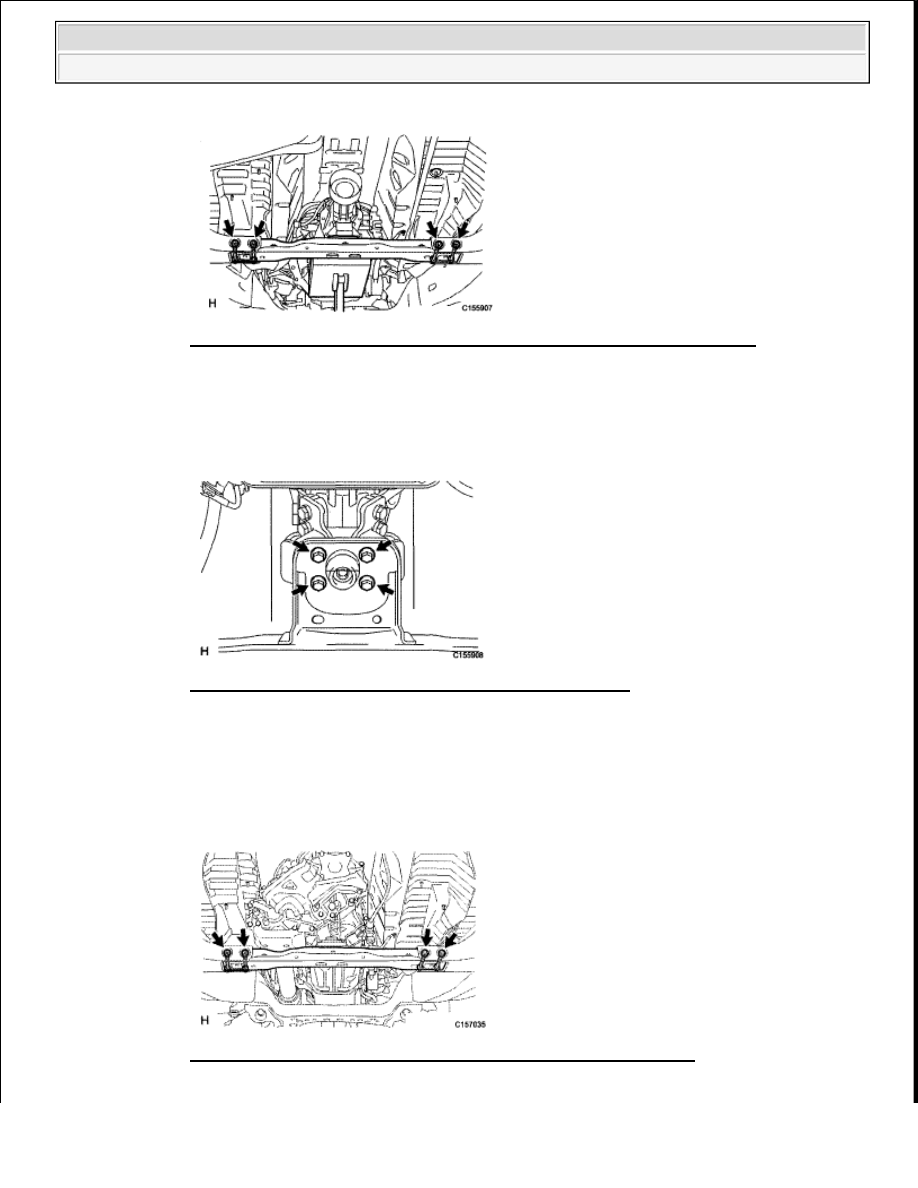

Fig. 460: Identifying Frame Crossmember With Bolts, Washers And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Install the 4 rear engine mounting insulator bolts

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)

Fig. 461: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

for 4WD:

1

Install the crossmember with the 4 bolts, 4 washers and 4 nuts

Torque: 110 N*m (1122 kgf*cm, 81 ft.*lbf)

Fig. 462: Locating Frame Crossmember Nuts, Washers And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
