Fig. 19: Measuring Clearance Between Valve Lifter And Camshaft Using Feeler Gauge
(2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

ADJUST VALVE CLEARANCE

a

Remove the timing belt (see REMOVAL )

b

Remove the camshaft LH (see REMOVAL )

c

Remove the camshaft RH (see REMOVAL )

d

Remove the valve lifter and adjusting shim

e

Determine the replacement adjusting shim size according to the formula or charts below

1

Using a micrometer, measure the thickness of the removed shim

Fig. 20: Measuring Thickness Of Shim Using Micrometer

NOTE:

Be careful not to drop the adjusting shim into the cylinder head.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Calculate the thickness of a new shim so that the valve clearance comes within the specified
value

T: Thickness of removed shim

A: Measured valve clearance

N: Thickness of new shim

Intake: N = T + (A - 0.20 mm (0.00787 in.))

Exhaust: N = T + (A - 0.30 mm (0.0118 in.))

3

Select a new shim with a thickness as close as possible to the calculated value

HINT:



Shims are available in 41 increments of 0 020 mm (0 000787 in ), from 2 00 mm
(0 0787 in ) to 2 80 mm (0 1102 in )



Refer to Fig. 22



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

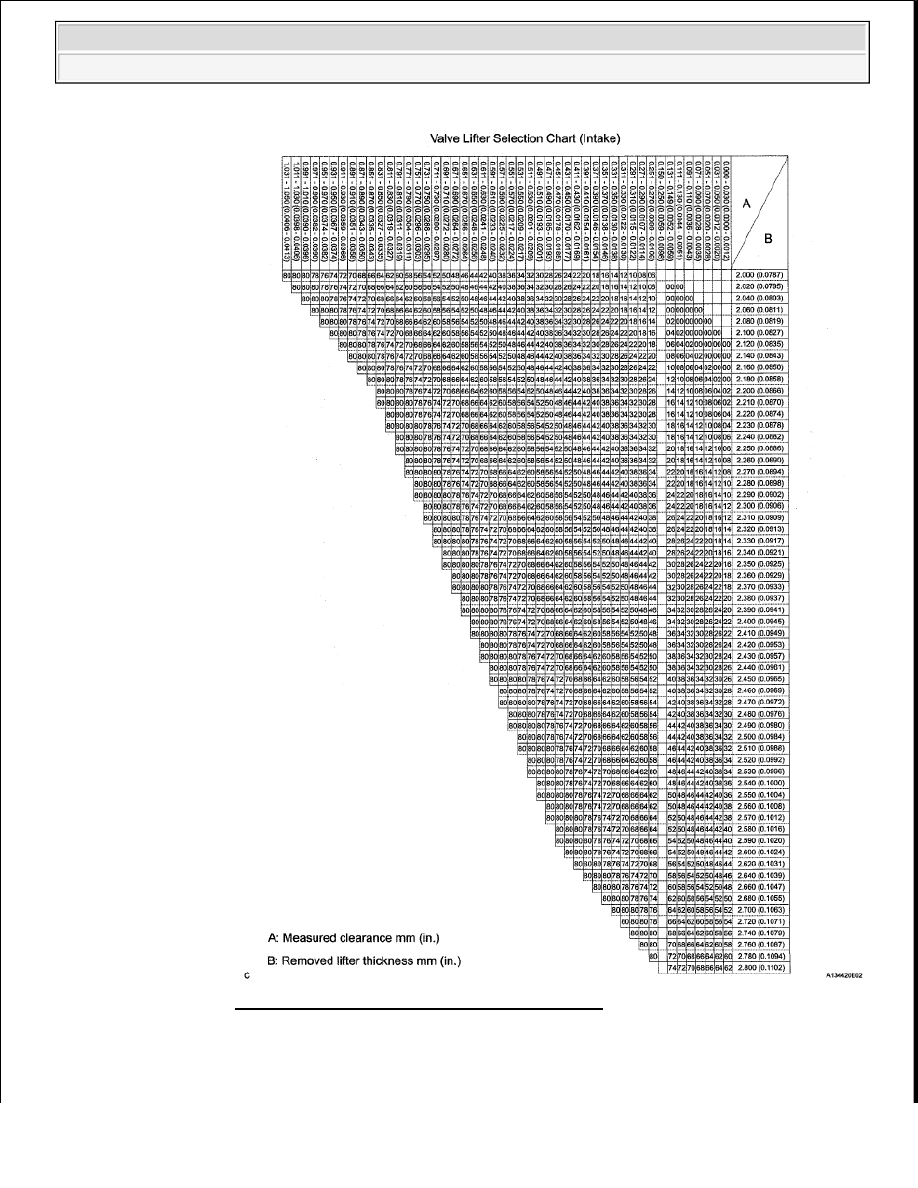

Fig. 21: Identifying Valve Lifter Selection Table
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Intake valve clearance (Cold): 0.15 to 0.25 mm (0.00591 to 0.00984 in.)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































EXAMPLE: The 2.300 mm (0.0906 in.) shim is installed, and the measured clearance is
0.440 mm (0.0173 in.). Replace the 2.300 mm (0.0906 in.) shim with a No. 54 shim.

New shim thickness

SHIM THICKNESS TABLE

Shim

No.

Thickness

Shim

No.

Thickness

Shim

No.

Thickness

00

2 000 mm (0 0787
in )

28

2 280 mm (0 0898
in )

56

2 560 mm (0 1008
in )

02

2 020 mm (0 0795
in )

30

2 300 mm (0 0906
in )

58

2 580 mm (0 1016
in )

04

2 040 mm (0 0803
in )

32

2 320 mm (0 0913
in )

60

2 600 mm (0 1024
in )

06

2 060 mm (0 0811
in )

34

2 340 mm (0 0921
in )

62

2 620 mm (0 1031
in )

08

2 080 mm (0 0819
in )

36

2 360 mm (0 0929
in )

64

2 640 mm (0 1039
in )

10

2 100 mm (0 0827
in )

38

2 380 mm (0 0937
in )

66

2 660 mm (0 1047
in )

12

2 120 mm (0 0835
in )

40

2 400 mm (0 0945
in )

68

2 680 mm (0 1055
in )

14

2 140 mm (0 0843
in )

42

2 420 mm (0 0953
in )

70

2 700 mm (0 1063
in )

16

2 160 mm (0 0850
in )

44

2 440 mm (0 0961
in )

72

2 720 mm (0 1071
in )

18

2 180 mm (0 0858
in )

46

2 460 mm (0 0969
in )

74

2 740 mm (0 1079
in )

20

2 200 mm (0 0866
in )

48

2 480 mm (0 0976
in )

76

2 760 mm (0 1087
in )

22

2 220 mm (0 0874
in )

50

2 500 mm (0 0984
in )

78

2 780 mm (0 1094
in )

24

2 240 mm (0 0882
in )

52

2 520 mm (0 0992
in )

80

2 800 mm (0 1102
in )

26

2 260 mm (0 0890
in )

54

2 540 mm (0 1000
in )

-

-
