Toyota Tundra. Manual - part 1841

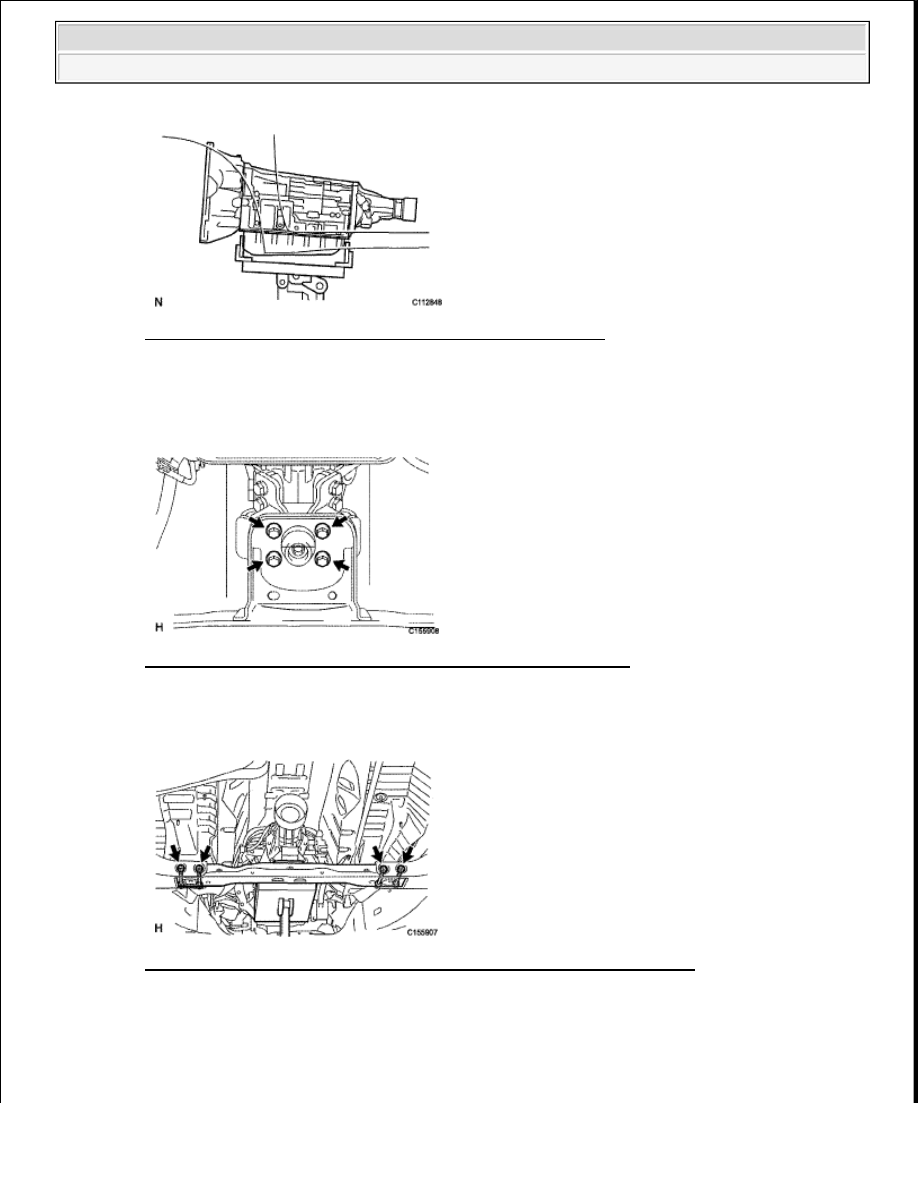

Fig. 455: Supporting Transmission With Transmission Jack
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

Remove the 4 bolts of the rear No  3 engine mounting insulator

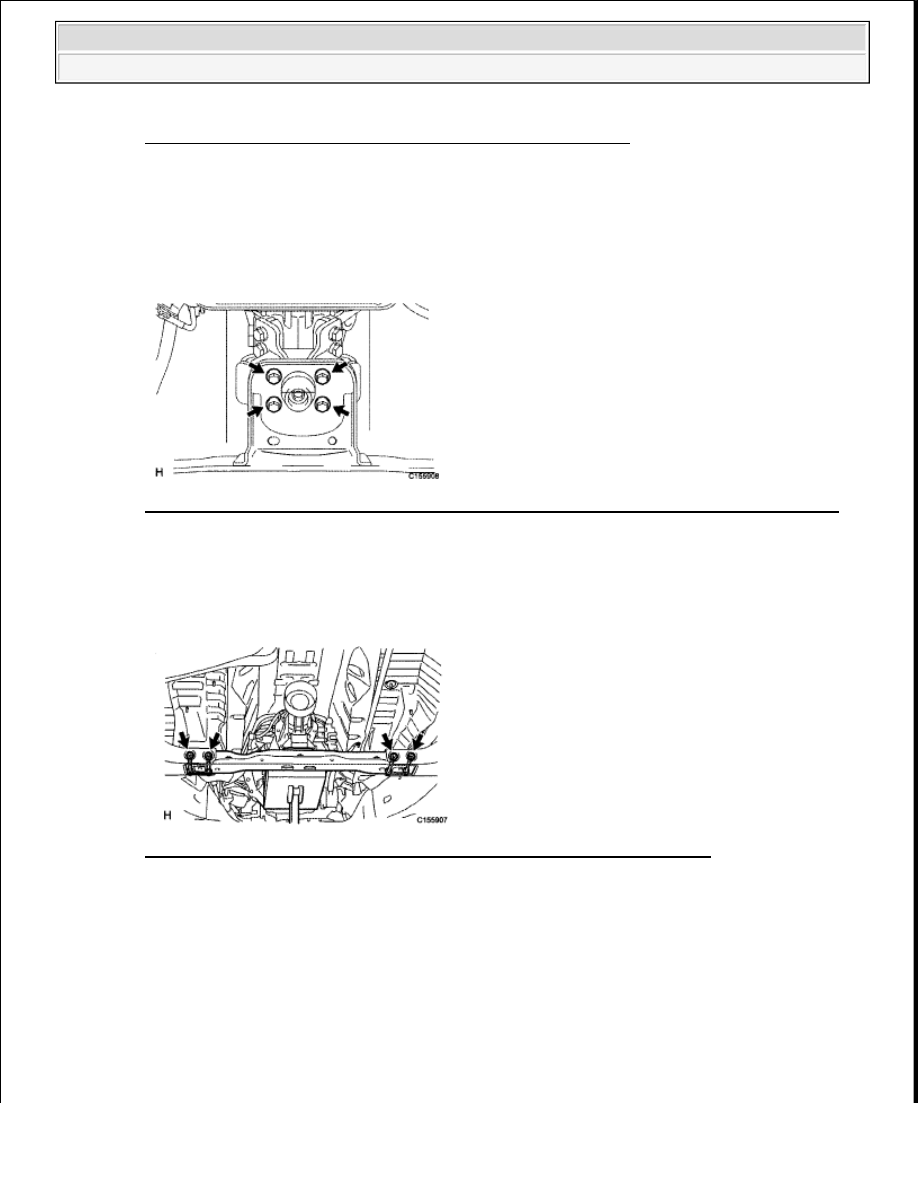

Fig. 456: Locating Rear No. 3 Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 4 nuts, 4 bolts, 4 plate washers and crossmember

Fig. 457: Locating No. 3 Frame Crossmember Nuts, Washers And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

a

Remove the 4 bolts and engine mounting insulator from the transmission



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































Fig. 458: Locating Rear No. 1 Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

a

Support the transmission with a transmission jack  Lift the transmission slightly off of the
crossmember

Fig. 459: Supporting Transmission With Transmission Jack
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

a

Install the engine mounting insulator to the transmission with the 4 bolts

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

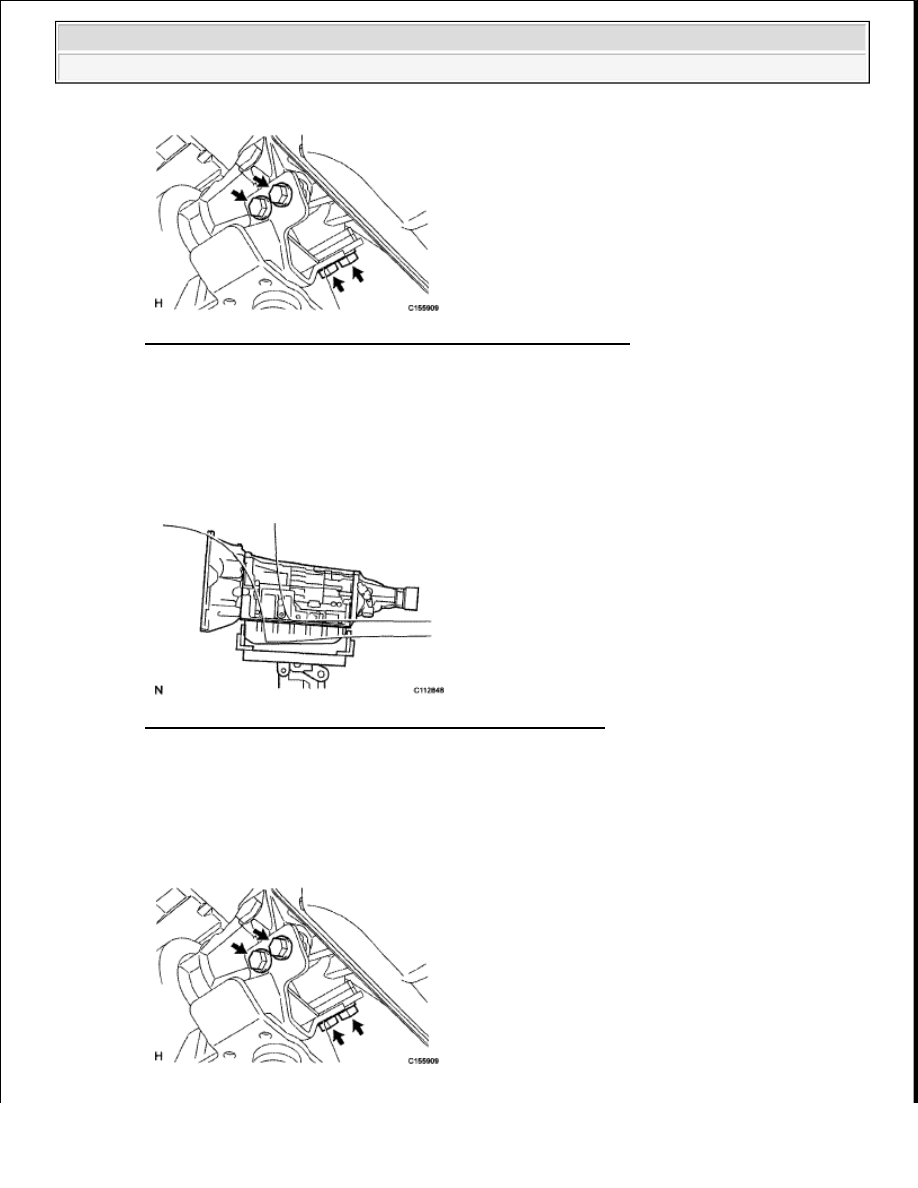

Fig. 460: Locating Rear No. 1 Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

Install the frame crossmember to the engine rear mounting insulator with the 4 bolts

Torque: 16 N*m (63 kgf*cm, 12 ft.*lbf)

Fig. 461: Identifying Frame Crossmember To Rear Engine Mounting Insulator With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the frame crossmember with the 4 bolts, 4 plate washers and 4 nuts

Torque: 110 N*m (1122 kgf*cm, 81 ft.*lbf)

Fig. 462: Identifying Frame Crossmember With Bolts, Washers And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































2009 ENGINE

Engine Mechanical (2UZ-FE) - Tundra

ENGINE

ON-VEHICLE INSPECTION

1

INSPECT IGNITION TIMING

a

Warm up and stop the engine

1

Allow the engine to warm up to a normal operating temperature

b

When using the Techstream:

1

Connect the Techstream to the DLC3

2

Start the engine and idle it

3

Push the Techstream main switch ON

4

Enter the following menus: Powertrain/Engine and ECT/Data List/Primary/IGN Advance

HINT:

Refer to the Techstream operator's manual for further details

Standard ignition timing: 5 to 15° BTDC @ idling (transmission in neutral and A/C
switch OFF)

5

Disconnect the Techstream from the DLC3

c

When not using the Techstream:

1

Connect the tester probe of a timing light to the wire of the ignition coil connector for the No
1 cylinder

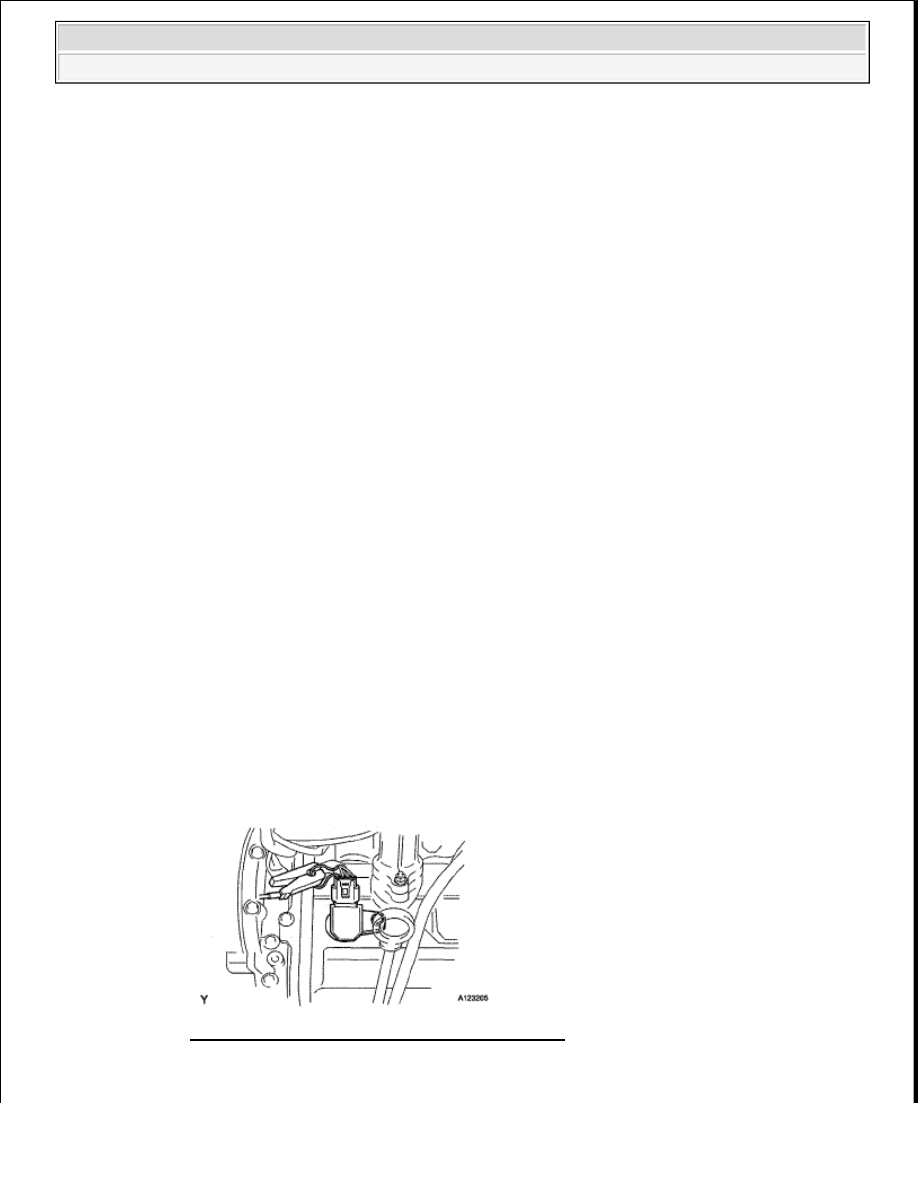

Fig. 1: Identifying Tester Probe Of Timing Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Use a timing light that detects primary signals.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
