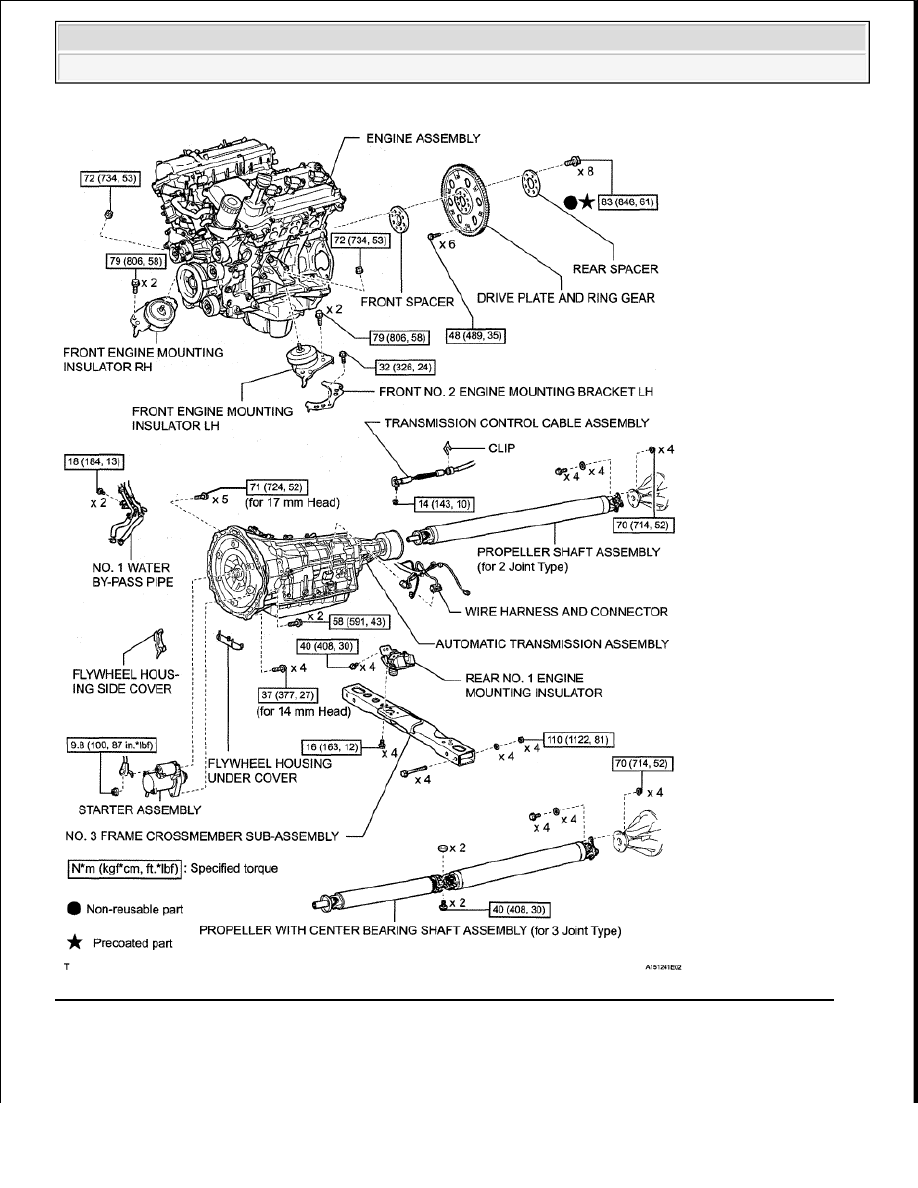

Fig. 179: Identifying Engine Assembly Replacement Components With Torque Specifications (7 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

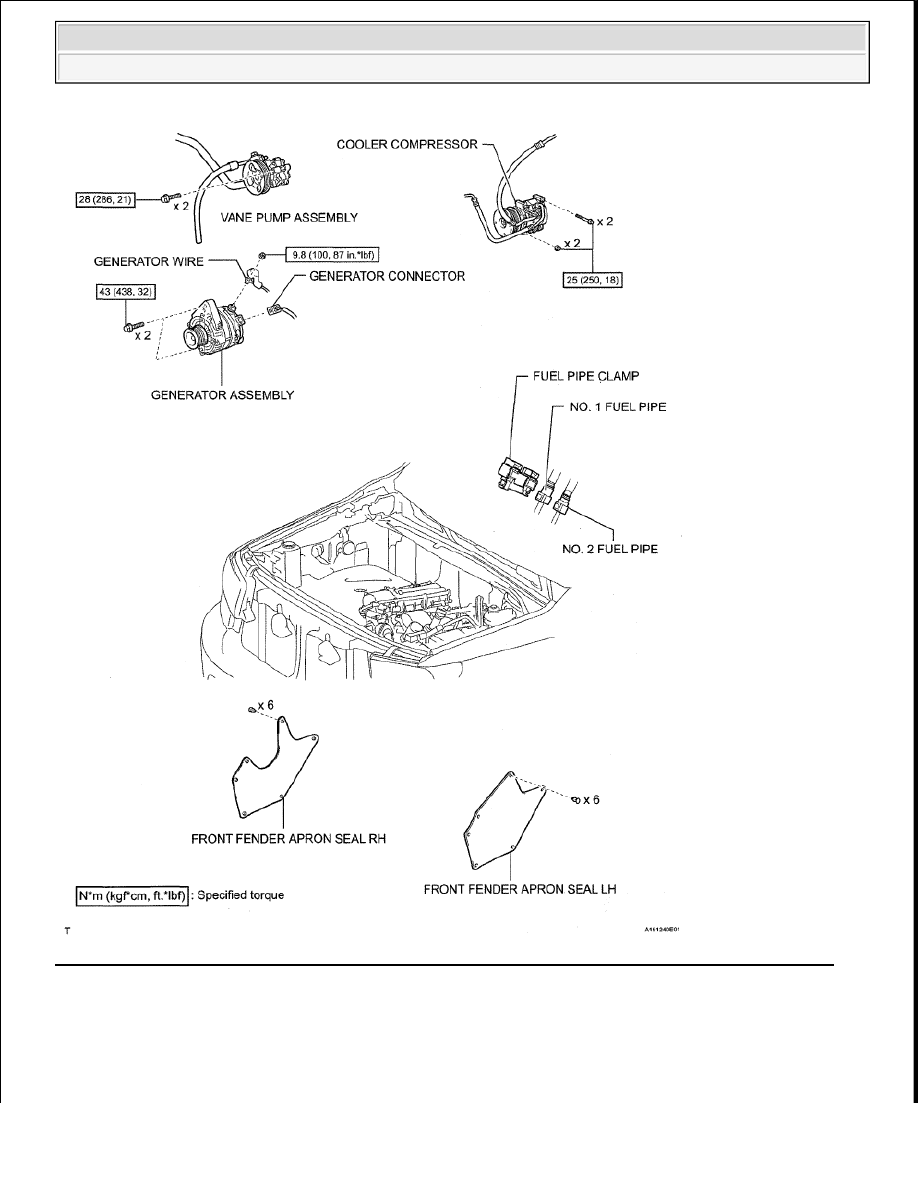

Fig. 180: Identifying Engine Assembly Replacement Components With Torque Specifications (8 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

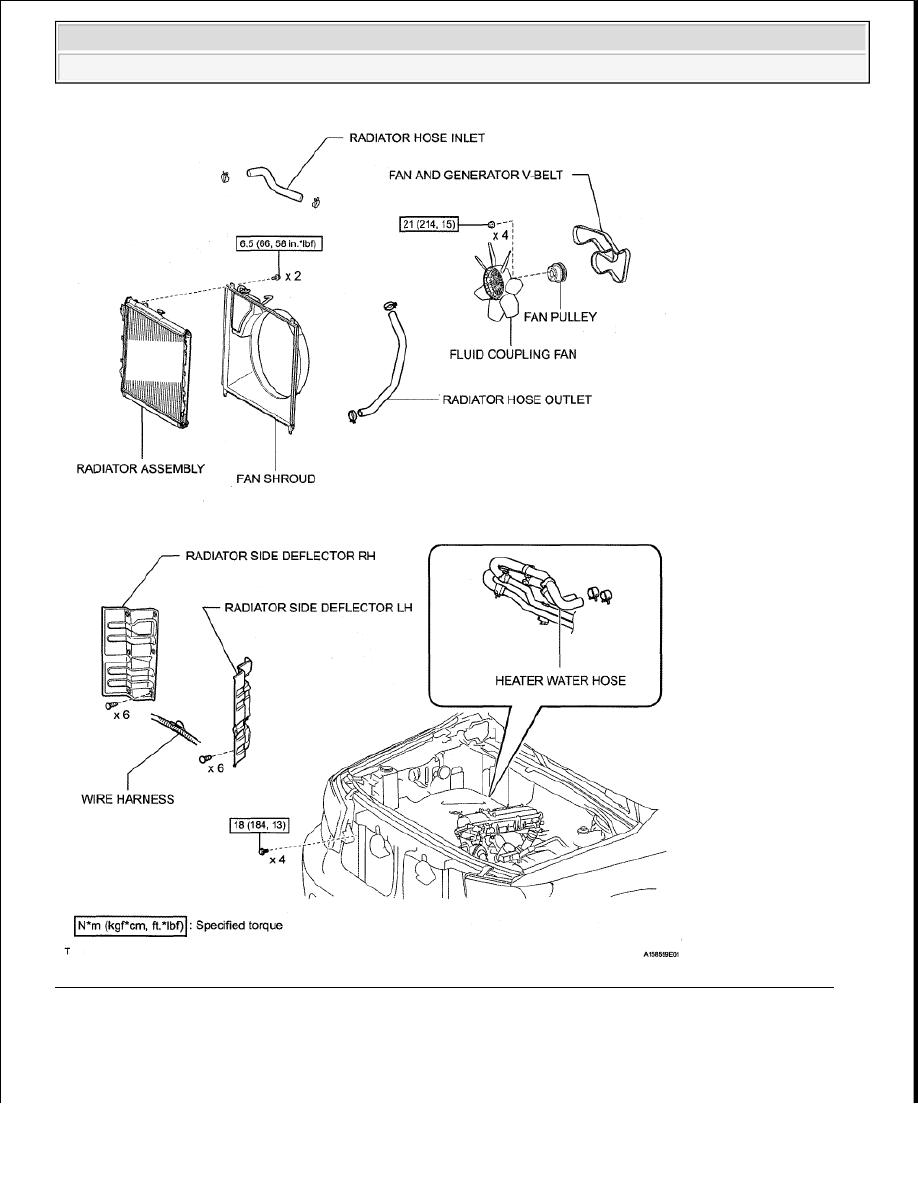

Fig. 181: Identifying Engine Assembly Replacement Components With Torque Specifications (9 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































1

DISCHARGE FUEL SYSTEM PRESSURE (See REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3

DRAIN ENGINE COOLANT (See REPLACEMENT )

4

DRAIN AUTOMATIC TRANSMISSION FLUID (See REMOVAL )

5

DRAIN ENGINE OIL (See REPLACEMENT )

6

DISCONNECT HOOD SUPPORT ASSEMBLY (See REMOVAL )

7

REMOVE HOOD SUB-ASSEMBLY

a

Remove the 4 bolts and hood

8

REMOVE FRONT WIPER MOTOR AND LINK

a

Remove the front wiper motor and link (see REMOVAL )

9

REMOVE FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See REMOVAL )

10

REMOVE V-BANK COVER (See REMOVAL )

11

REMOVE NO. 2 AIR CLEANER HOSE (See REMOVAL )

12

REMOVE AIR CLEANER ASSEMBLY WITH ELEMENT (See REMOVAL )

13

REMOVE NO. 1 ENGINE UNDER COVER (See REMOVAL )

14

REMOVE INTAKE AIR SURGE TANK (See REMOVAL )

15

DISCONNECT ENGINE WIRE

a

Engine Room RH Side:

1

Disconnect the ECM connector labeled A as shown below

2

Remove the junction block cover

3

Disconnect the 7 connectors from junction block labeled B shown below

4

Using a clip remover, detach the 2 wire harness clamps labeled B shown below

5

Remove the 2 bolts and ground cable labeled C shown below

6

Disconnect the 2 air pump connectors labeled D shown below

7

Using a clip remover, detach the 2 wire harness clamps labeled E shown below

8

Remove the bolt and bracket labeled F shown below

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
