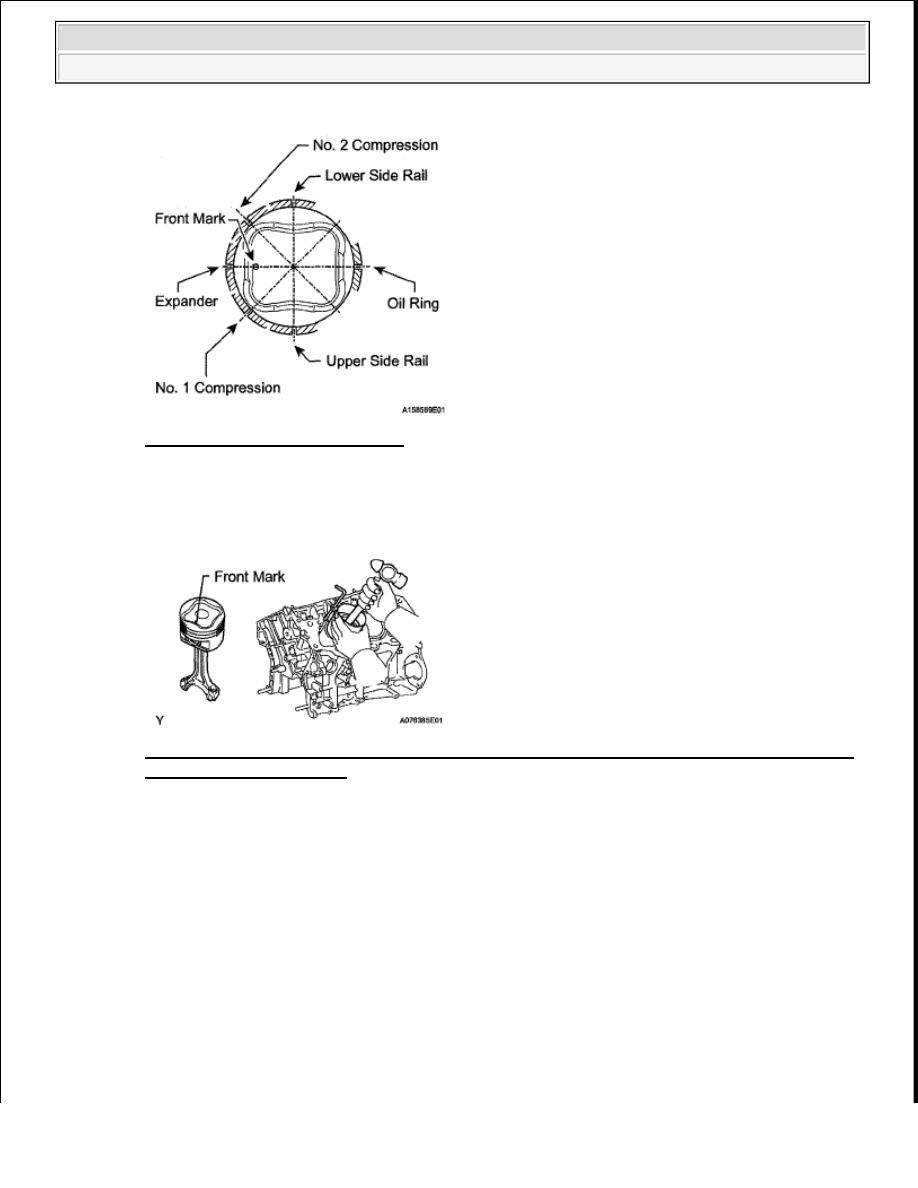

Fig. 147: Positioning Piston Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Using a hammer handle and piston ring compressor, press a piston and connecting rod assembly
into each cylinder with the front mark of the piston facing forward

Fig. 148: Pressing Piston & Connecting Rod Assembly Into Each Cylinder With Front Mark
Of Piston Facing Forward
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Check that the protrusion of the connecting rod cap is facing the correct direction

NOTE:

Match the numbered connecting rod cap with the connecting rod.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

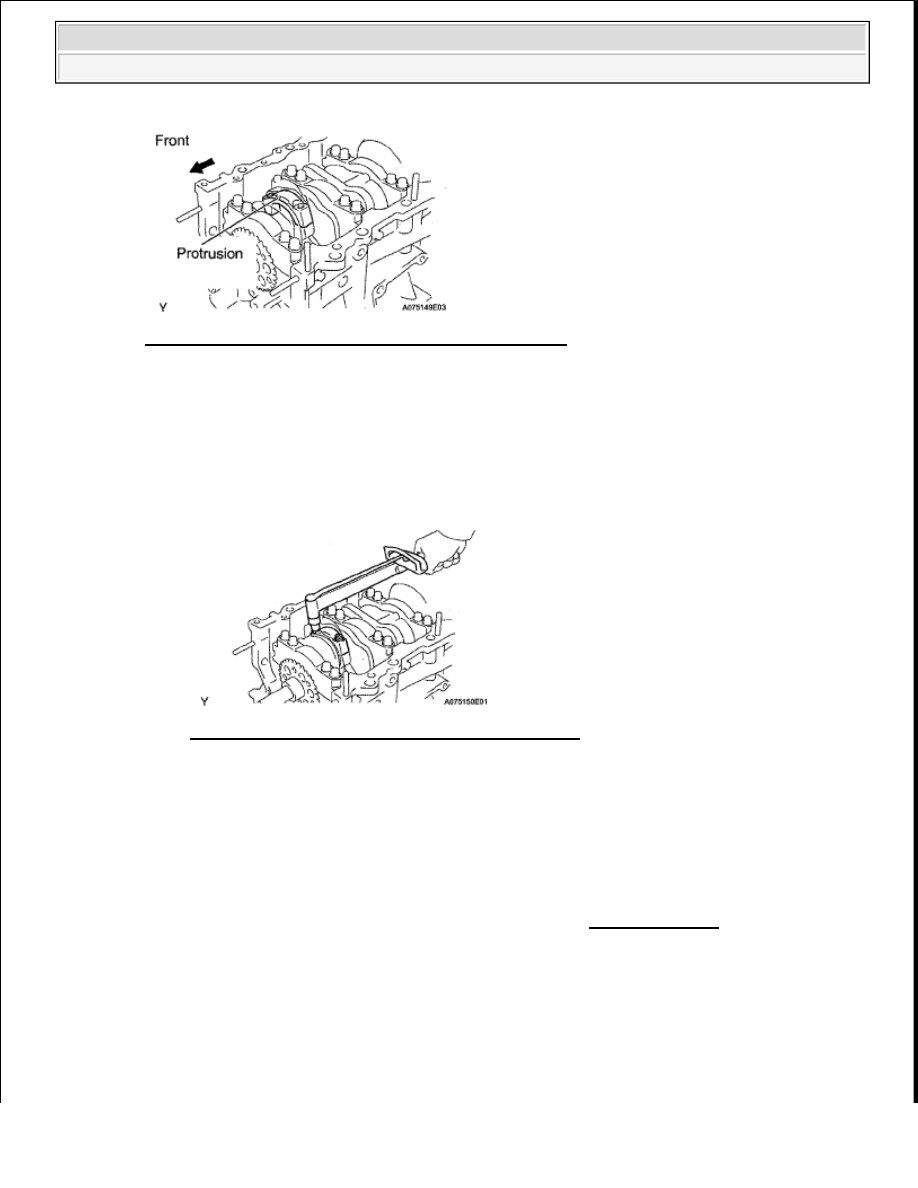

Fig. 149: Checking Protrusion Of Connecting Rod Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Apply a light coat of engine oil to the threads of the connecting rod cap bolts

f

Step 1:

1

Install and alternately tighten the bolts of the connecting rod cap in several steps

Torque: 25 N*m (255 kgf*cm, 18 ft.*lbf)

Fig. 150: Tightening Bolts Of Connecting Rod Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Step 2:

1

Mark the front side of each connecting rod cap bolt with paint

2

Tighten the cap bolts in e another 90°

h

Check that the painted marks are now at a 90° angle to the front

i

Check that the crankshaft turns smoothly

11

INSPECT CONNECTING ROD THRUST CLEARANCE (See DISASSEMBLY )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

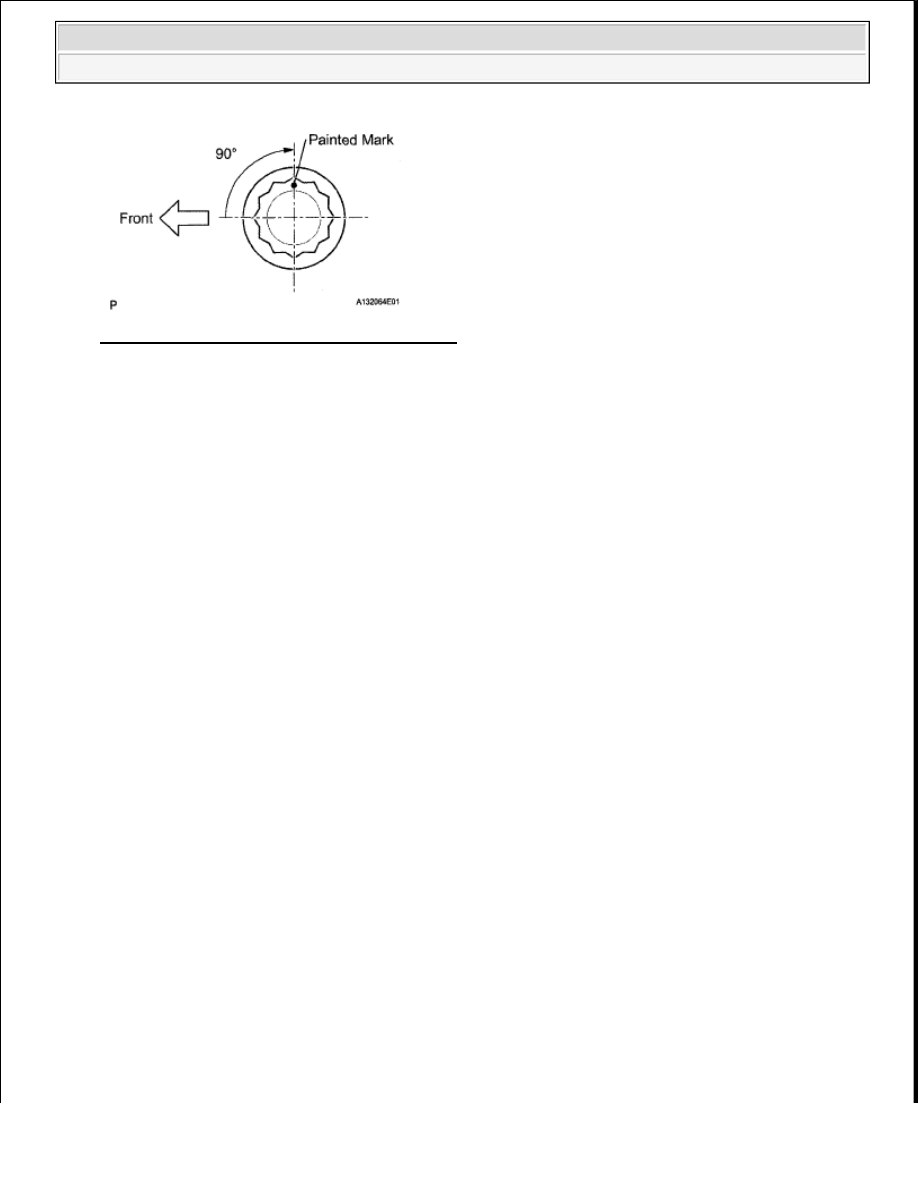

Fig. 151: Identifying Cap Bolt Installing Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CYLINDER HEAD

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

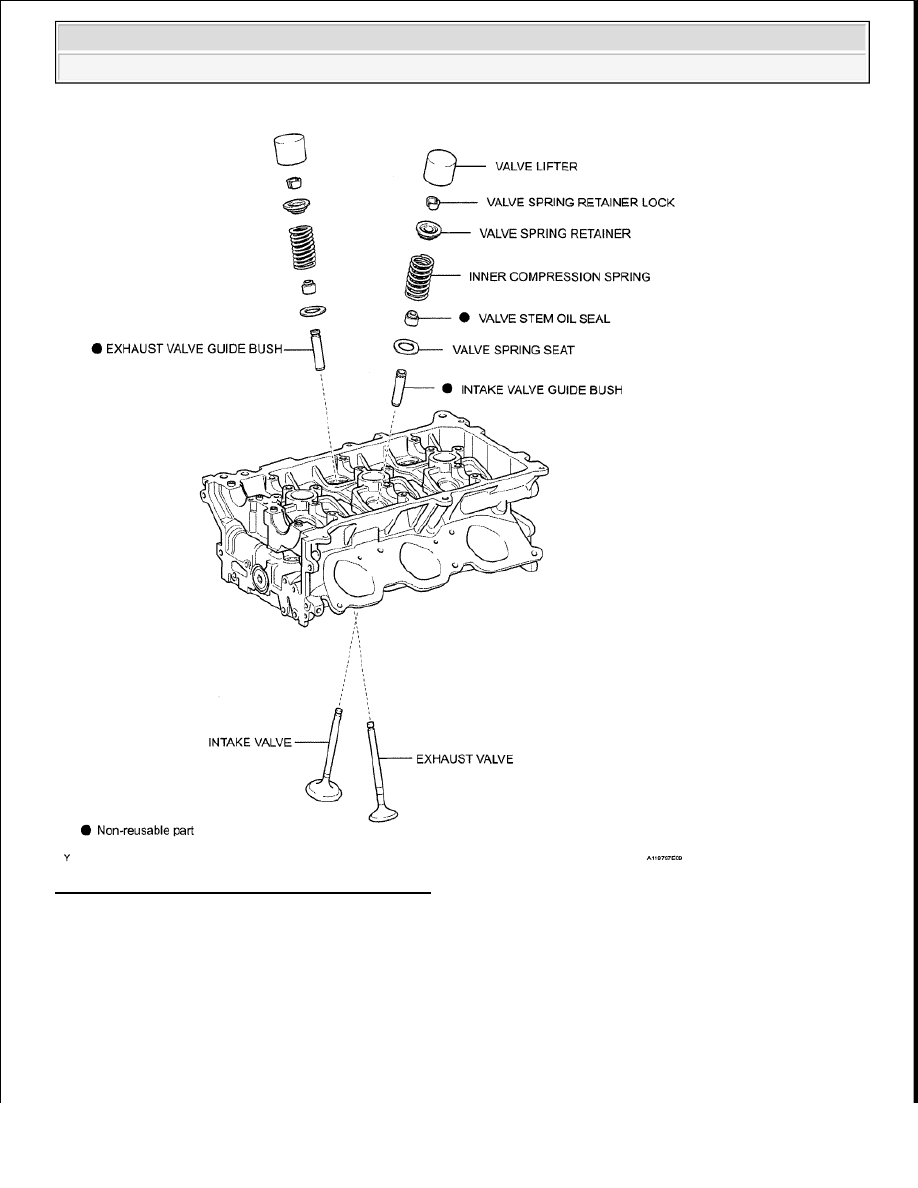

Fig. 152: Identifying Cylinder Head Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE VALVE LIFTER

NOTE:

HINT:
Arrange the valve lifters in the correct order.
