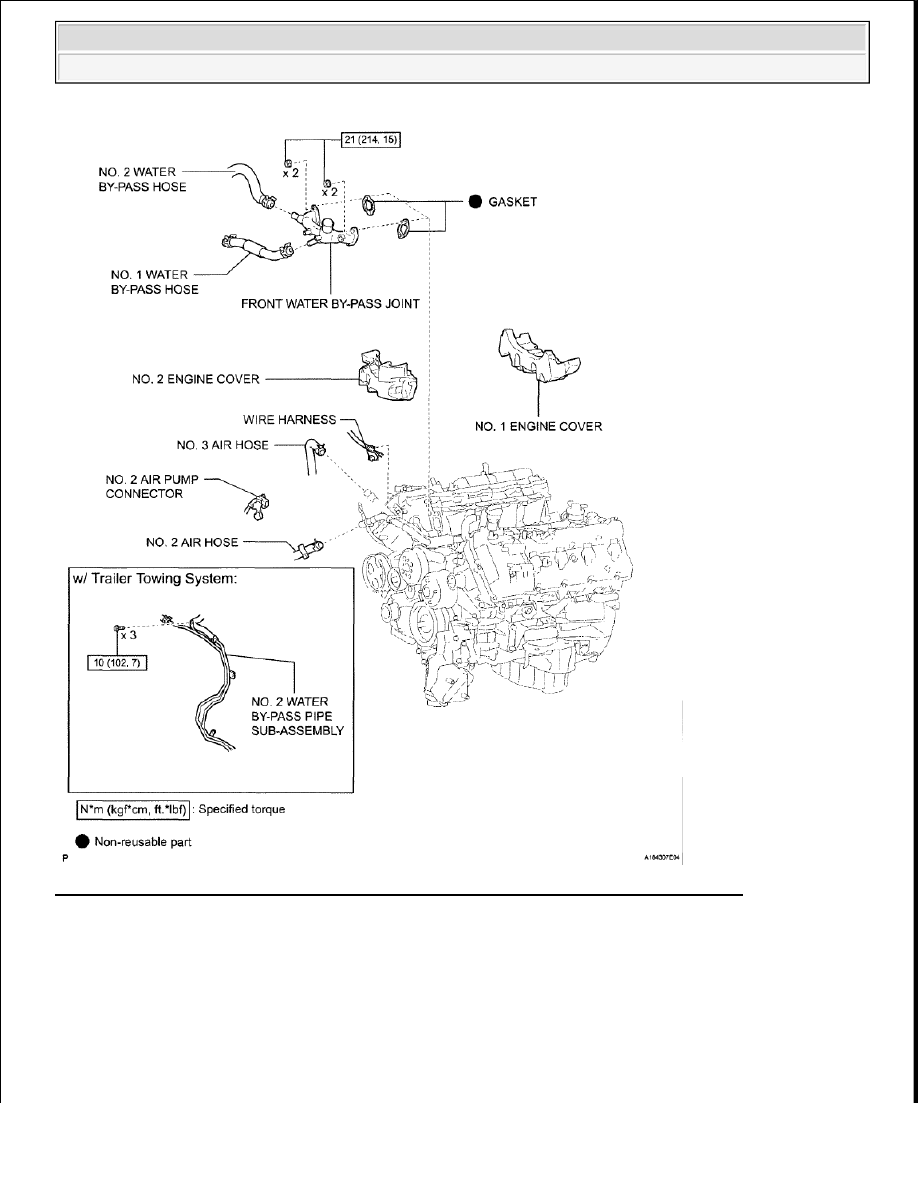

Fig. 34: Identifying Air Switching Valve Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

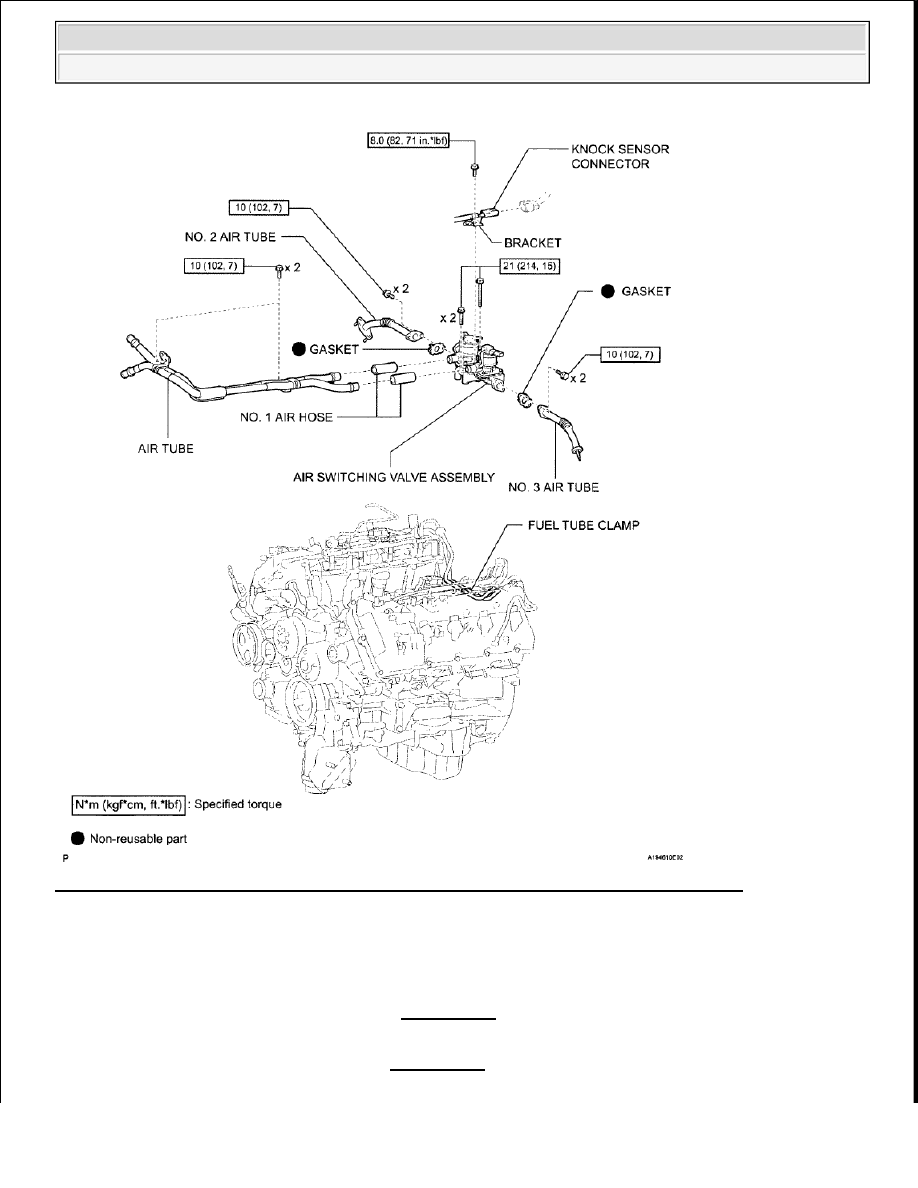

Fig. 35: Identifying Air Switching Valve Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY

a

Remove the exhaust manifold (See REMOVAL )

2

REMOVE INTAKE MANIFOLD

a

Remove the intake manifold (See REMOVAL )

3

REMOVE FAN SHROUD



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































a

Remove the fan shroud (See REMOVAL )

4

DISCONNECT NO. 1 WATER BY-PASS HOSE

a

Disconnect the No  1 water by-pass hose from the water by-pass joint and water inlet housing

5

DISCONNECT NO. 2 WATER BY-PASS HOSE

a

Disconnect the No  2 water by-pass hose from the water by-pass joint

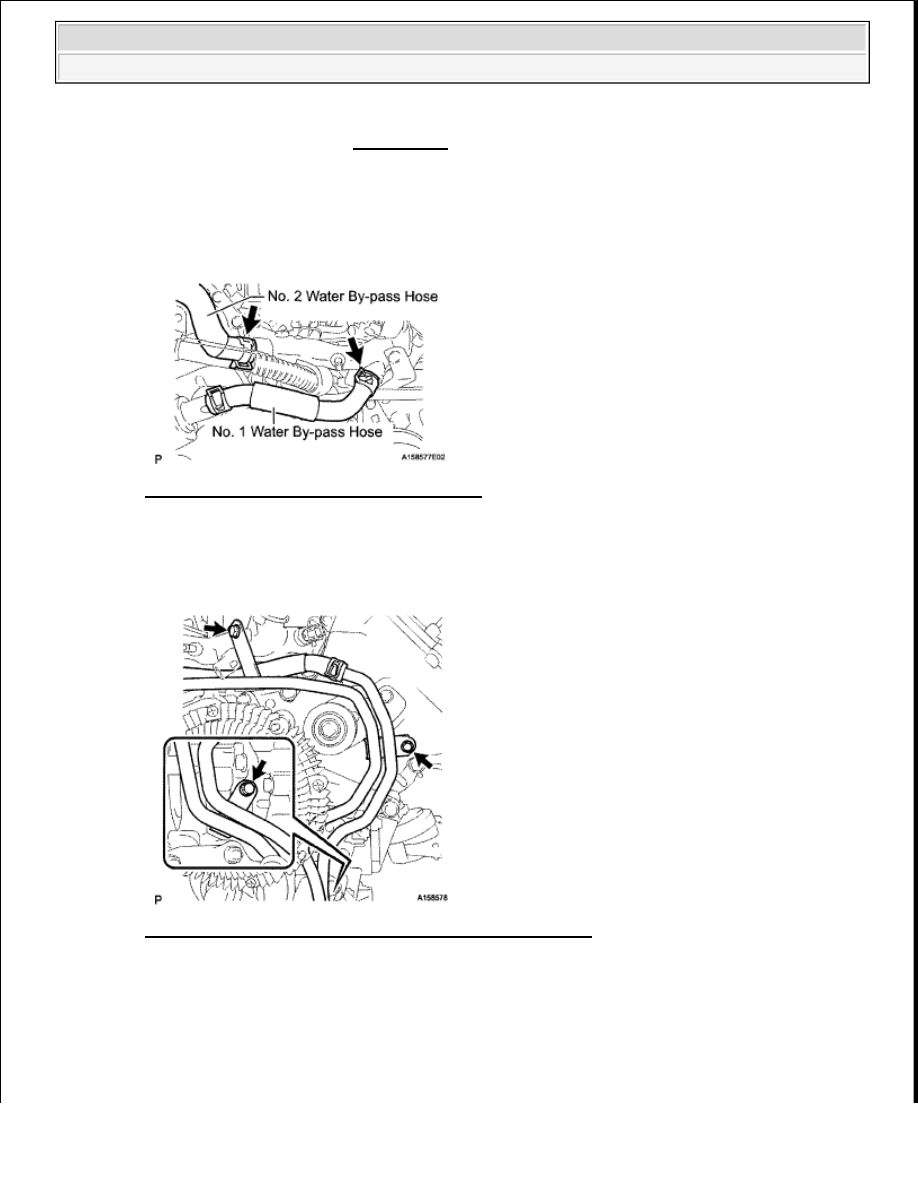

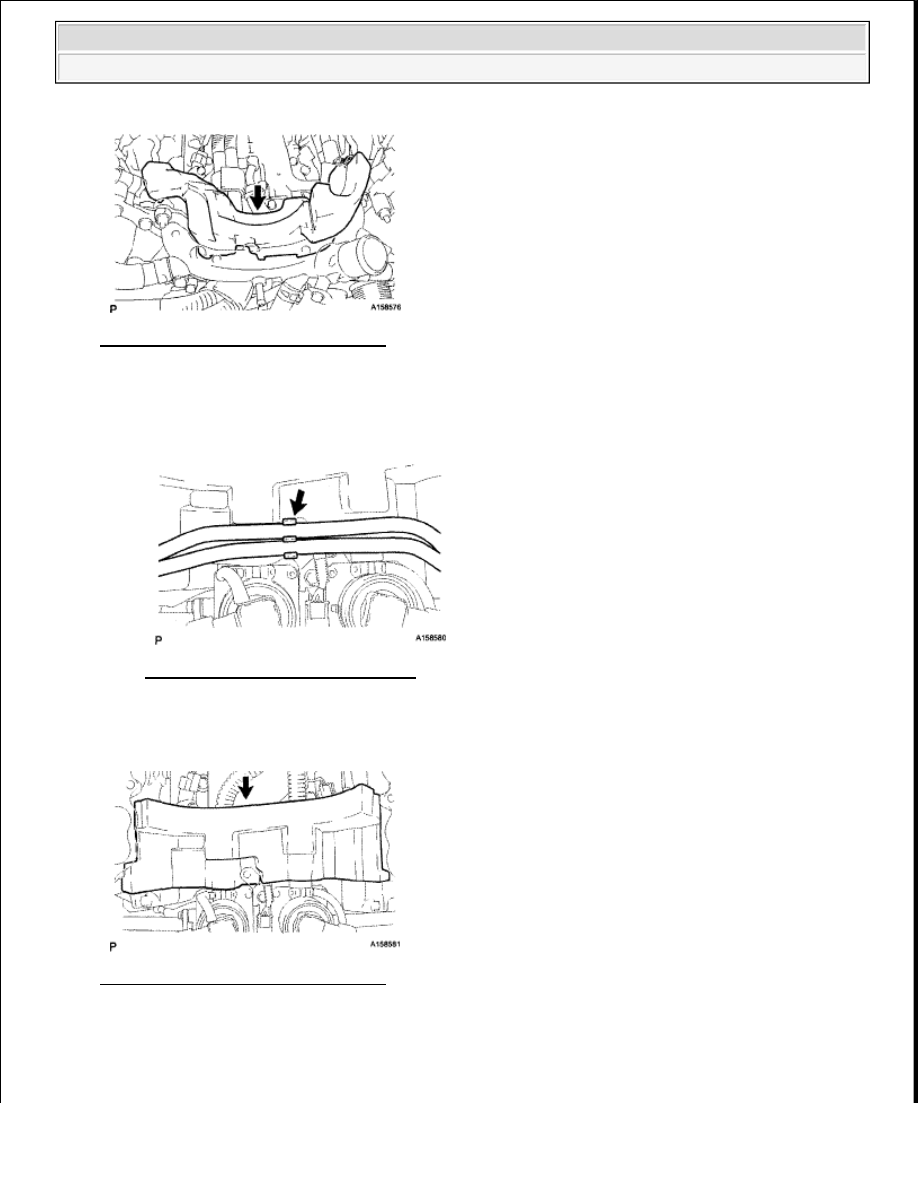

Fig. 36: Locating No. 2 Water By-Pass Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

DISCONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Trailer Towing System)

a

Remove the 3 bolts and disconnect the No  2 water by-pass pipe

Fig. 37: Locating No. 2 Water By-Pass Pipe Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

REMOVE NO. 2 ENGINE COVER



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































Fig. 38: Locating No. 2 Engine Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

DISCONNECT FUEL TUBE CLAMP

a

Disconnect the fuel tube clamp from the bracket

Fig. 39: Locating Fuel Tube Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

REMOVE NO. 1 ENGINE COVER

Fig. 40: Locating No. 1 Engine Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

REMOVE FRONT WATER BY-PASS JOINT

a

Disconnect the engine coolant temperature sensor connector
