Toyota Tundra. Manual - part 1731

Fig. 75: Identifying Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the bolt

c

Disconnect the 2 wire harness clamps

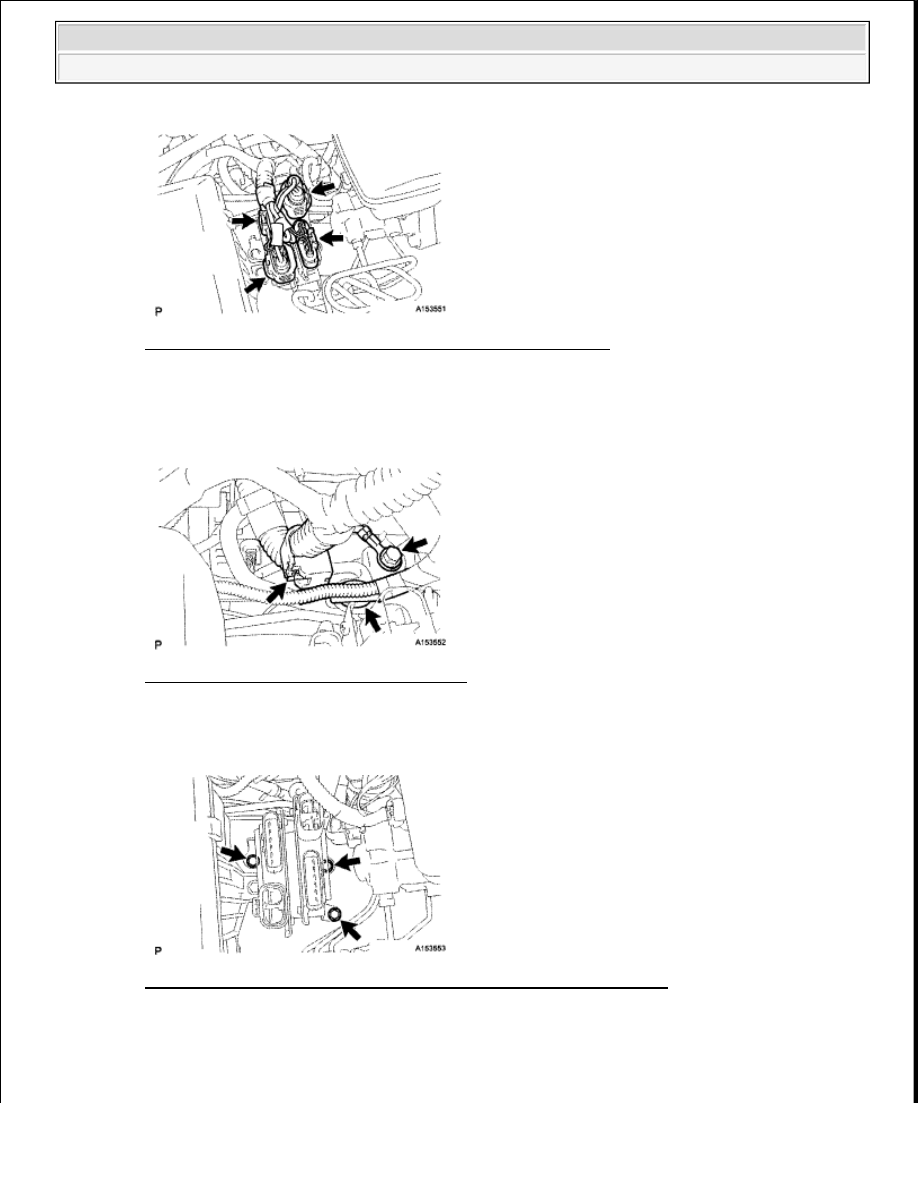

Fig. 76: Identifying Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 3 bolts and air injection control driver assembly

Fig. 77: Identifying Bolts On Air Injection Control Driver Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 1)



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































a

Remove the 2 bolts

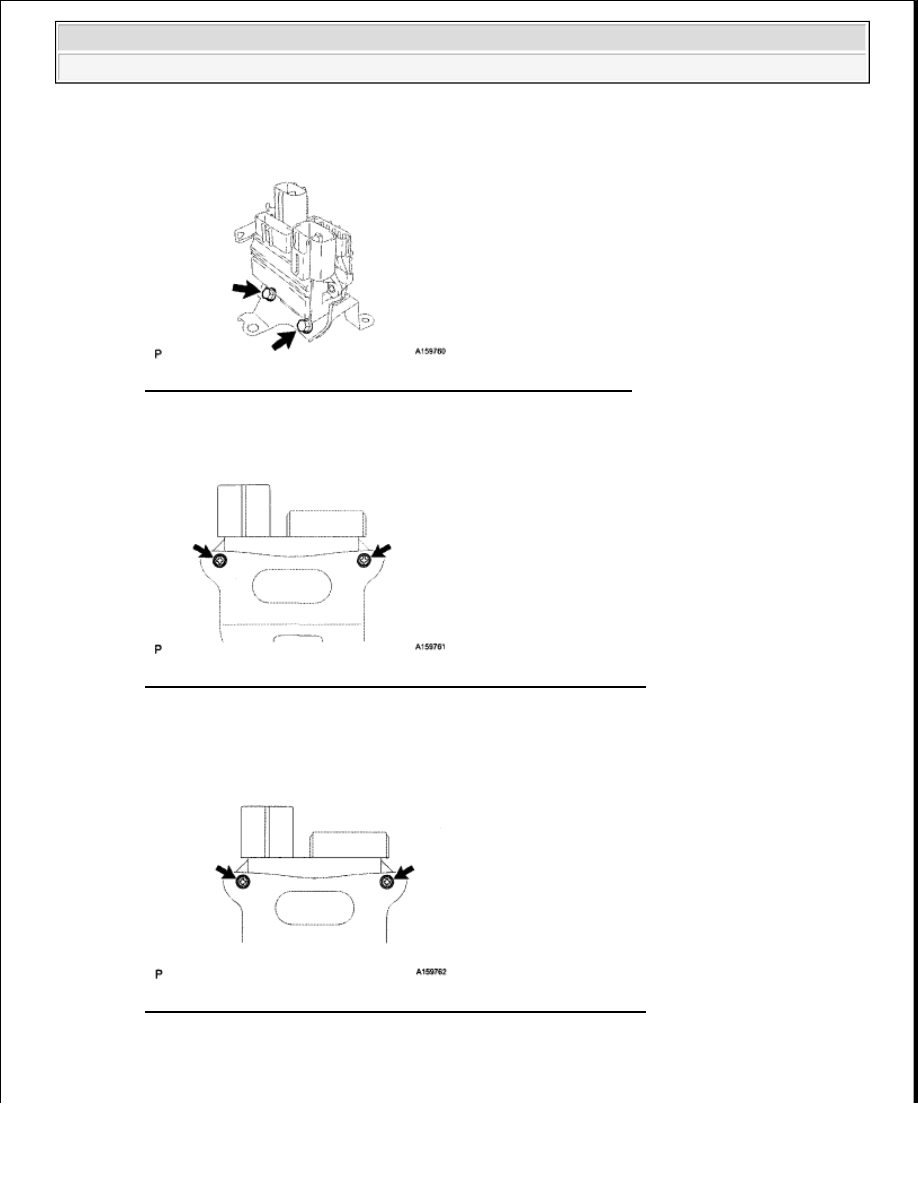

Fig. 78: Identifying Air Injection Control Driver Bolts (Bank 1)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 screws and air injection control driver

Fig. 79: Identifying Air Injection Control Driver Screws (Bank 1)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Remove the 2 screws and air injection control driver

Fig. 80: Identifying Air Injection Control Driver Screws (Bank 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































1

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

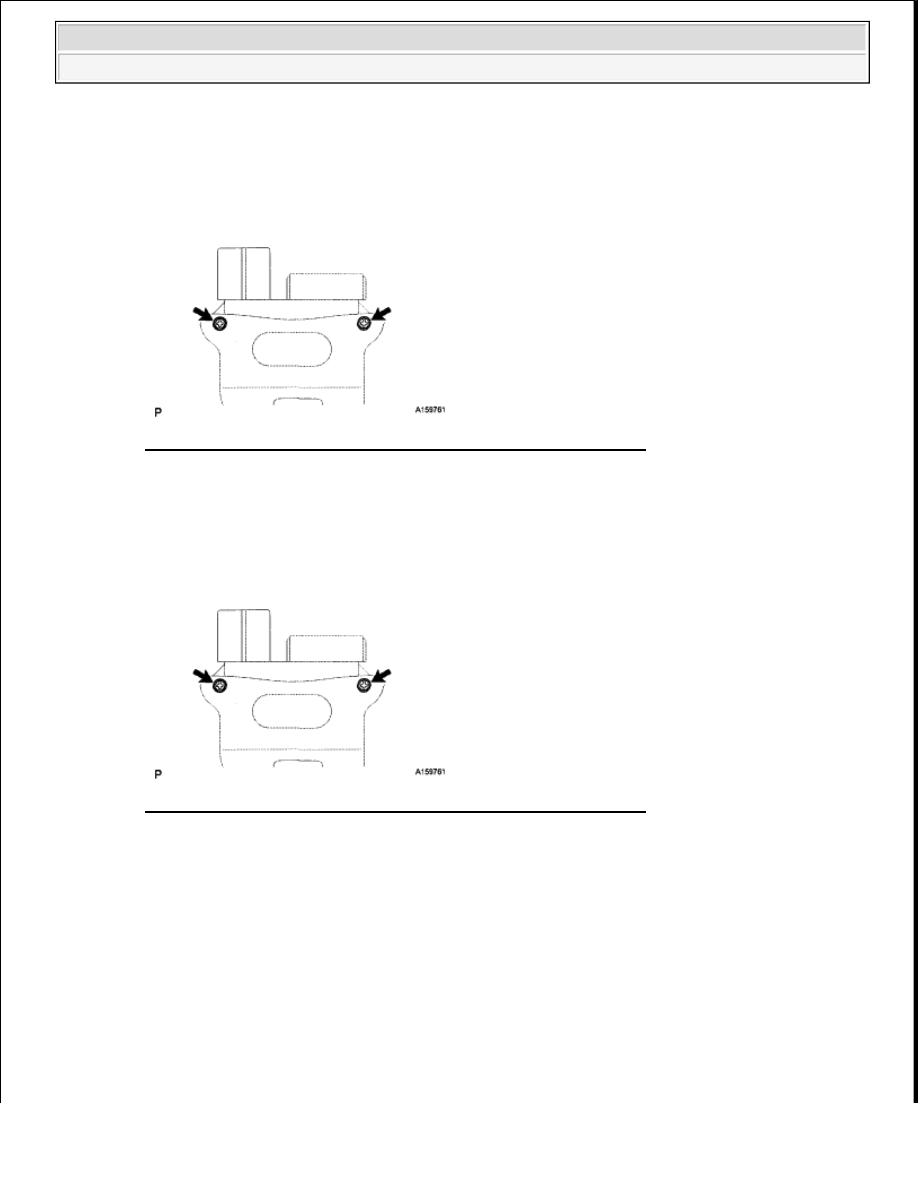

Fig. 81: Identifying Air Injection Control Driver Screws (Bank 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 1)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

Fig. 82: Identifying Air Injection Control Driver Screws (Bank 1)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 bolts

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 ENG NE Emission Control (2UZ-FE) - Tundra































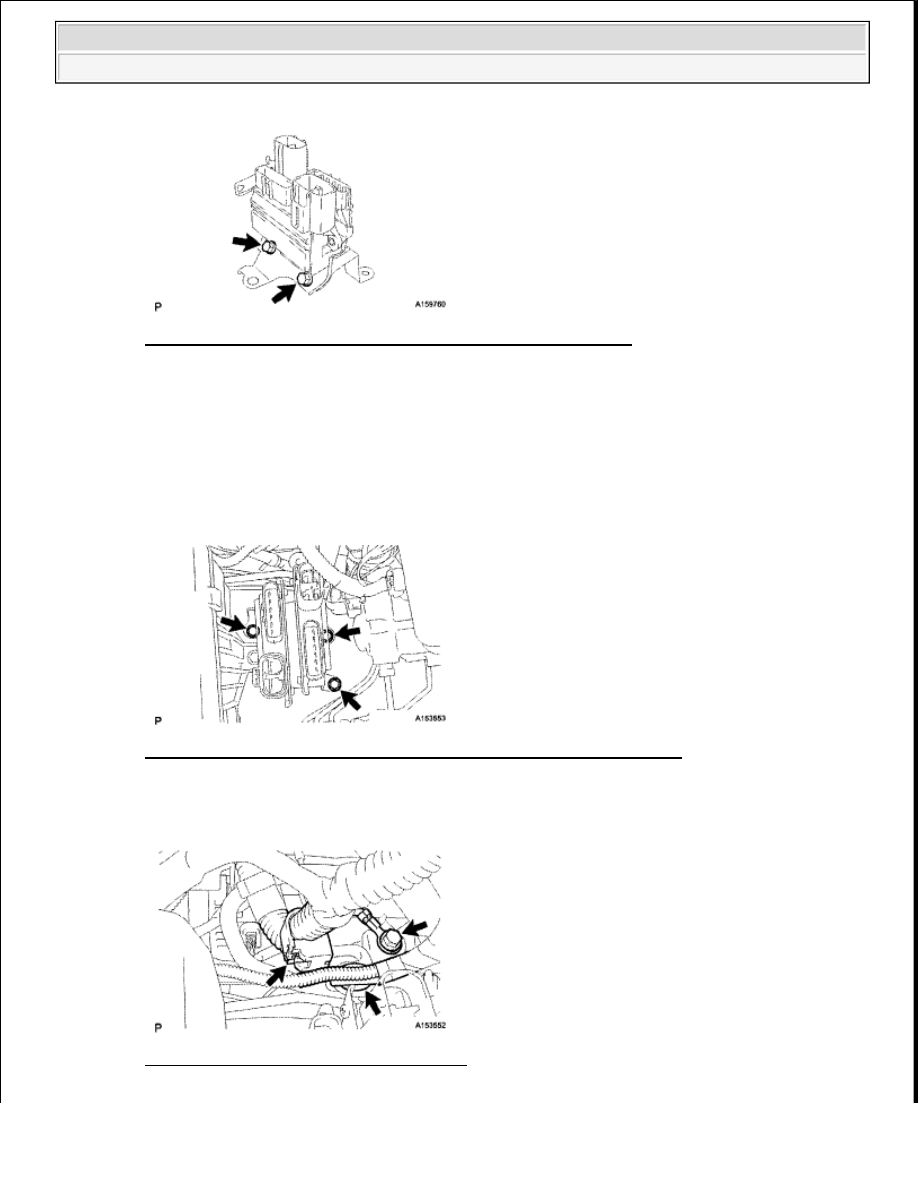

Fig. 83: Identifying Air Injection Control Driver Bolts (Bank 1)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Install the air injection control driver assembly with the 3 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

Fig. 84: Identifying Air Injection Control Driver Assembly With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the 2 wire harness clamps

Fig. 85: Identifying Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
