Toyota Tundra. Manual - part 1684

Fig. 54: Plugging Inlet And Outlet Ports Of Radiator With SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a radiator cap tester, apply pressure to the radiator.

Standard test pressure: 177 kPa (1.8 kgf/cm

2

 , 26 psi)



c. Submerge the radiator in water.

d. Inspect for leaks.

HINT:

For radiators with resin tanks, there is clearance between the tank and lock plate where a small
amount of air will remain. This air is released when the radiator is submerged in water, giving the
appearance of an air leak. Before performing the water leak test, first shake the radiator in water
until all air bubbles are released.

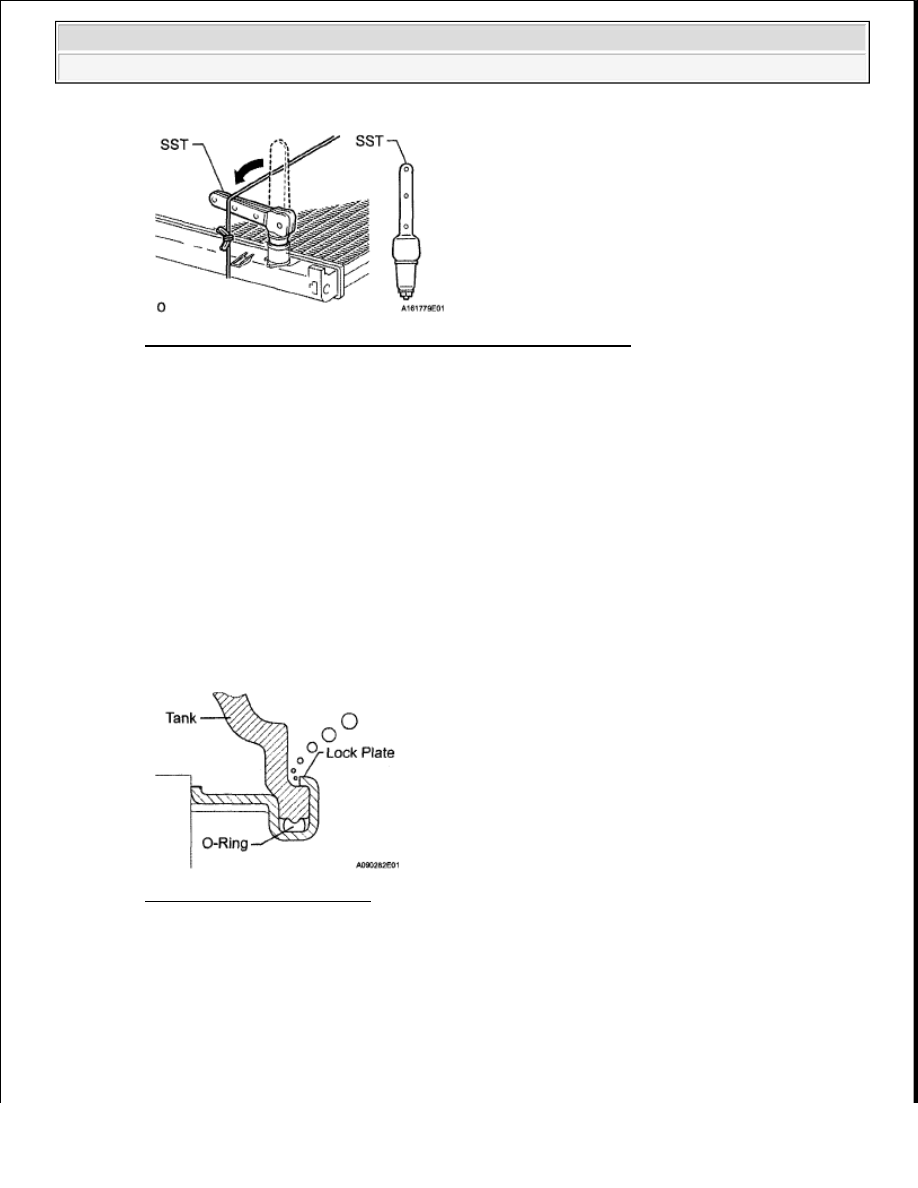

Fig. 55: Inspecting For Leaks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL RADIATOR BRACKET SUB-ASSEMBLY

a. Install the 2 brackets with the 4 bolts.

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































Fig. 56: Identifying Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL RADIATOR ASSEMBLY

a. Set the radiator bracket hooks to the radiator support holes.

b. Install the radiator with the 4 bolts.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

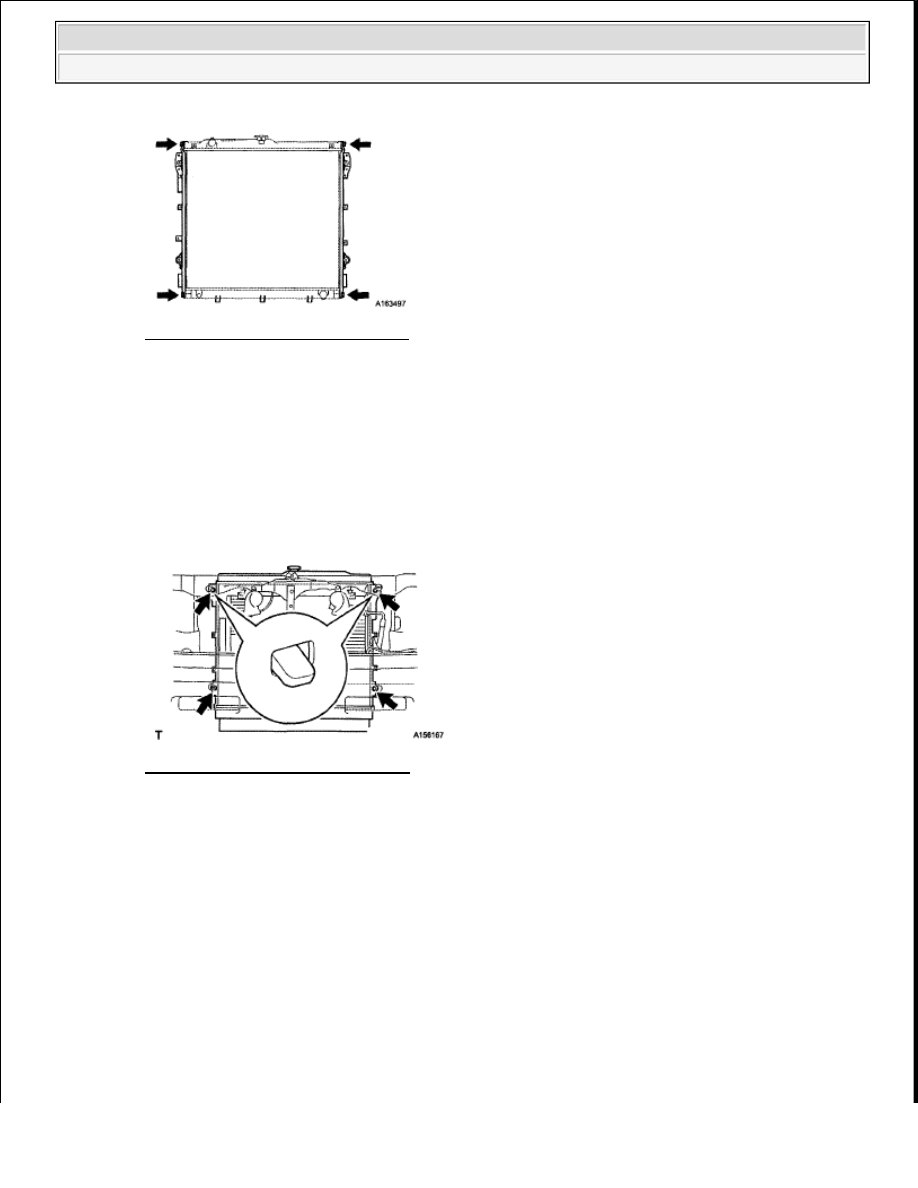

Fig. 57: Identifying Radiator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL RADIATOR HOSE OUTLET

3. INSTALL FAN SHROUD

a. Install the fan pulley to the water pump.

b. Place the shroud together with the coupling fan between the radiator and engine.

c. Install the fluid coupling fan to the water pump with the 4 nuts. Tighten the nuts as much as

possible by hand.

d. Attach the shroud's claws to the radiator as shown in the illustration.

e. Install the shroud with the 2 bolts.

NOTE:

Be careful not to damage the radiator core.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































Torque: 6.5 N*m (6 kgf*cm, 58 in.*lbf)

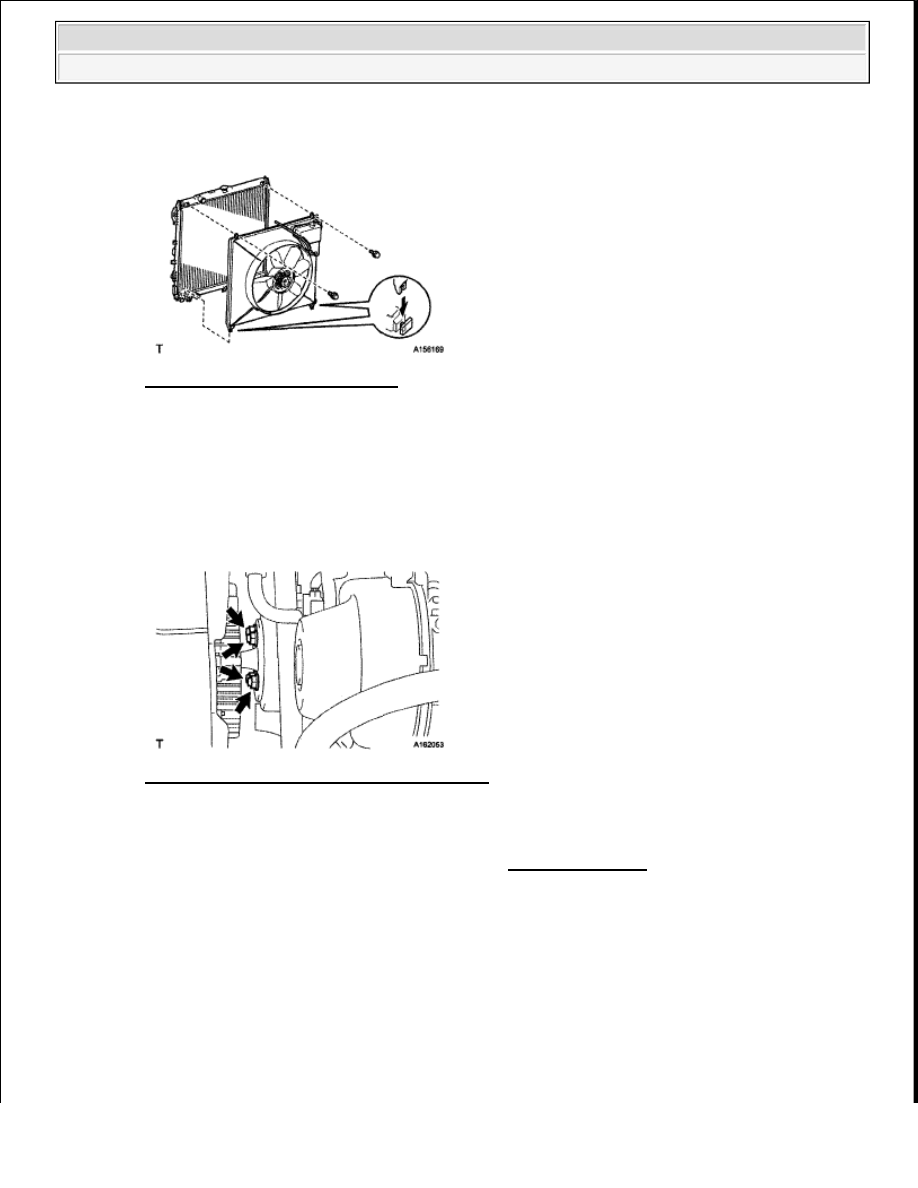

Fig. 58: Identifying Shroud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Connect the reservoir hose to the radiator tank upper.

g. Install the fan and generator V-belt.

h. Tighten the 4 nuts of the fluid coupling fan.

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

Fig. 59: Identifying Fluid Coupling Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL RADIATOR HOSE INLET

5. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

6. INSTALL OIL COOLER ASSEMBLY (w/ Trailer Towing System) (See INSTALLATION )

7. CONNECT NO. 1 OIL COOLER INLET HOSE AND NO. 1 OIL COOLER OUTLET HOSE (w/

Trailer Towing System)

a. Connect the 2 hoses.

b. Attach the claw to close the flexible hose clamp.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































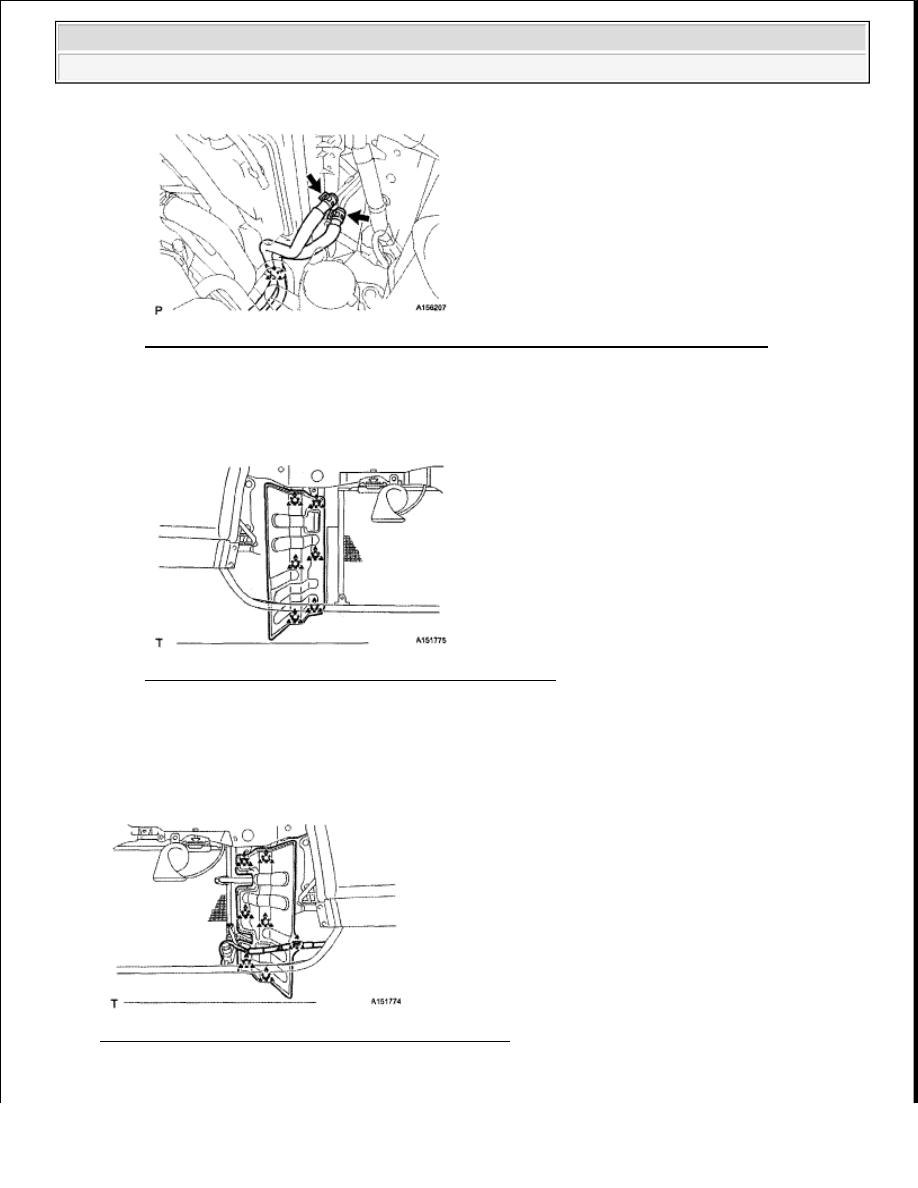

Fig. 60: Identifying No. 1 Oil Cooler Inlet Hose And No. 1 Oil Cooler Outlet Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System)

a. Install the deflector with the 6 clips.

Fig. 61: Identifying Radiator Side Deflector RH Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL RADIATOR SIDE DEFLECTOR LH

a. Install the deflector with the 6 clips.

b. Install the wire harness clamp.

Fig. 62: Identifying Radiator Side Deflector LH Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra
