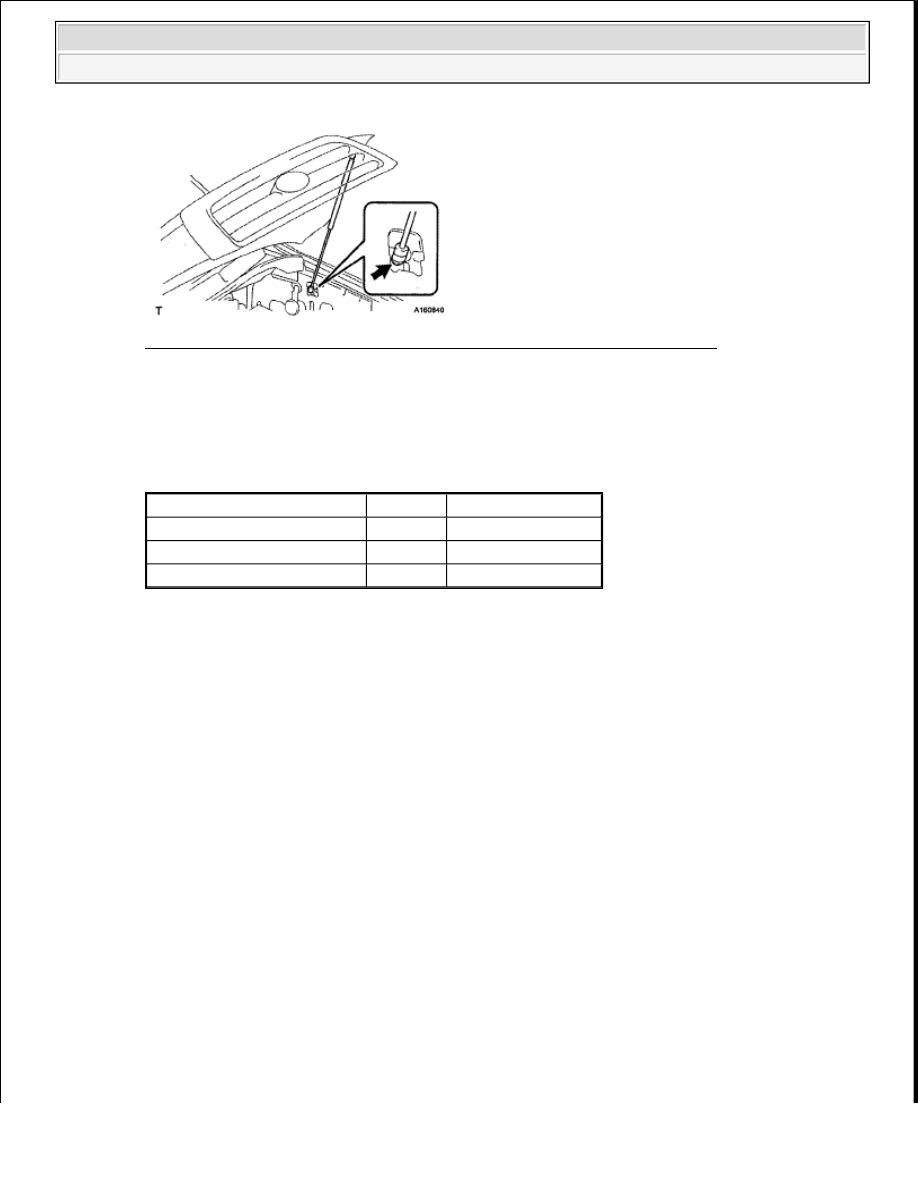

Fig. 281: Identifying D74 ECM And D29 Purge VSV Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

RESISTANCE SPECIFIED CONDITIONS

OK: Go to step 34

NG: Go to step 31

19. INSPECT CANISTER PUMP MODULE (POWER SOURCE FOR VENT VALVE)

a. Turn the ignition switch off.

b. Disconnect the R1 canister pump module connector.

Tester Connection

Condition Specified Condition

D74-63 (PRG) - D29-2

Always

Below 1 ohms

D74-63 (PRG) - Body ground Always

10 kohms or higher

D29-1 - Body ground

Always

10 kohms or higher
