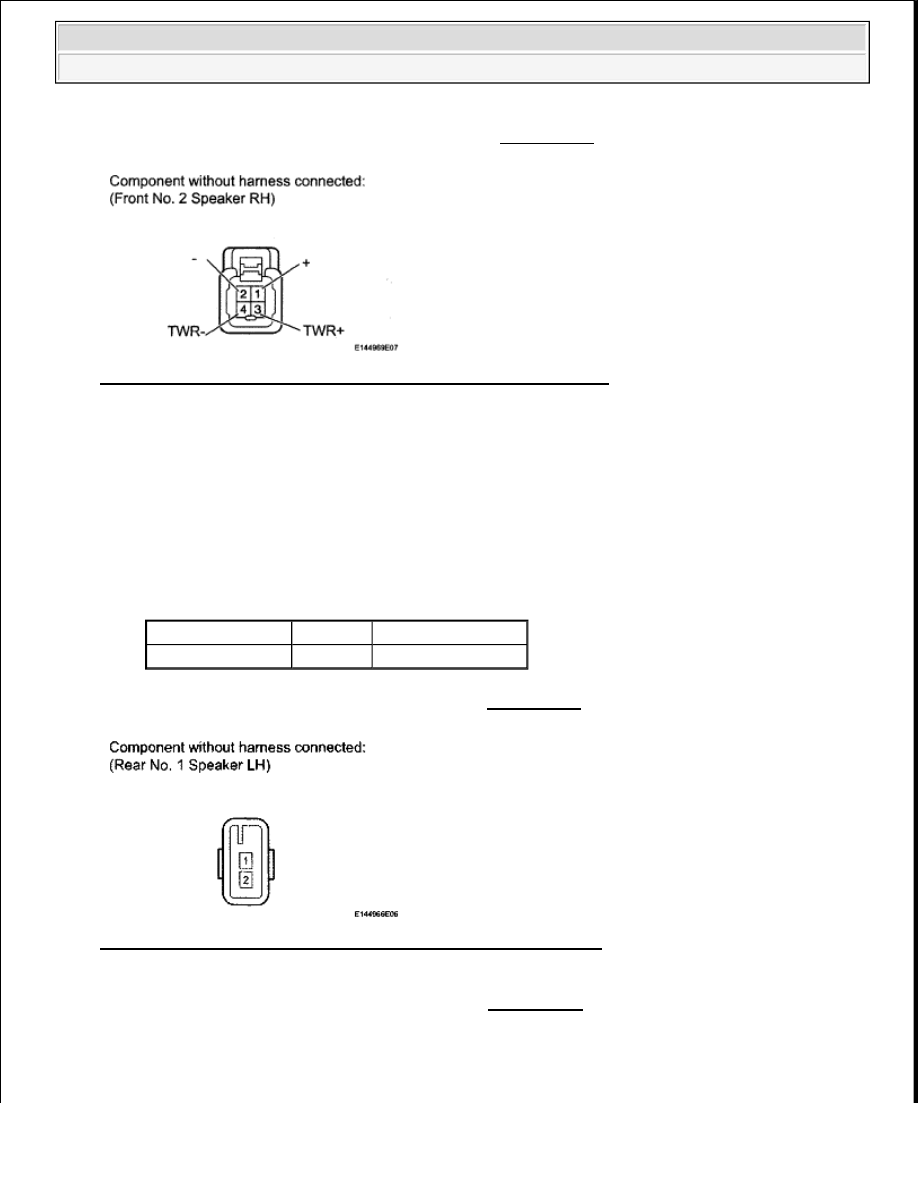

NG: REPLACE FRONT NO. 2 SPEAKER RH (see REMOVAL ) Fig. 51: Identifying Front No. 2 Speaker RH Connector Terminals OK: Go to Next Step 12. INSPECT REAR NO. 1 SPEAKER LH a. Disconnect the O7 speaker connector. b. Measure the resistance according to the value(s) in the table below. Standard resistance TESTER CONNECTION SPECIFIED CONDITION NG: REPLACE REAR NO. 1 SPEAKER LH (see REMOVAL ) Fig. 52: Identifying Rear No. 1 Speaker LH Connector Terminals OK: REPLACE REAR NO. 1 SPEAKER RH (see REMOVAL ) NOISE OCCURS INSPECTION PROCEDURE Tester Connection Condition Specified Condition 1 - 2 Always 1.5 to 2.1 ohms
2009 Toyota Tundra 2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
|
