2. REMOVE CIRCUIT OPENING RELAY (C/OPN)

a. Remove the engine room relay block cover.

b. Remove the circuit opening relay from the engine room relay block.

3. INSPECT CIRCUIT OPENING RELAY (C/OPN)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

If the result is not as specified, replace the relay.

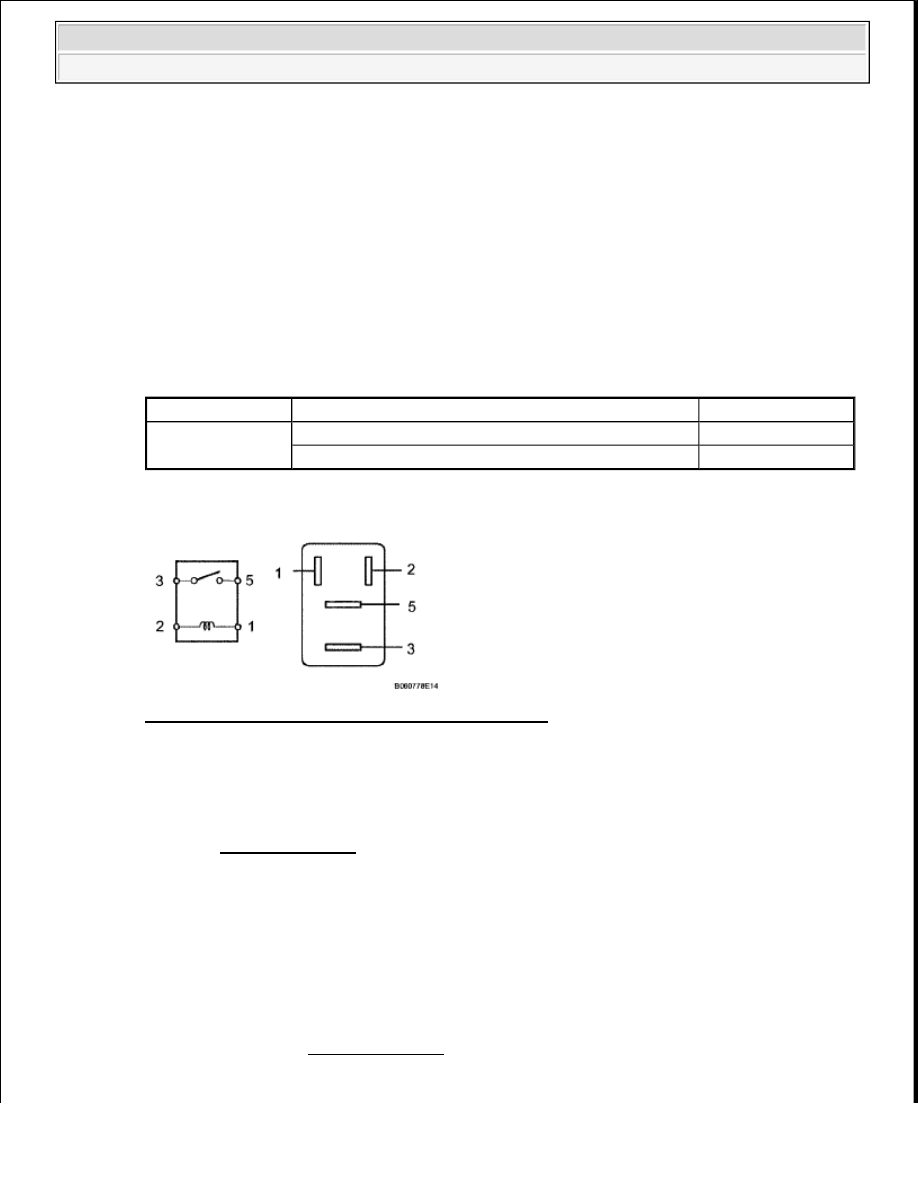

Fig. 396: Inspecting Circuit Opening Relay (C/OPN)

4. INSTALL CIRCUIT OPENING RELAY (C/OPN)

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

A/F SENSOR HEATER RELAY

ON-VEHICLE INSPECTION

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.

Tester Connection

Condition

Specified Condition

3 - 5

When battery voltage is not applied to terminals 1 and 2 10 kohms or higher
When battery voltage is applied to terminals 1 and 2

Below 1 ohms

NOTE:

Some systems need to be initialized after the cable is reconnected. (See
INITIALIZATION ).

NOTE:



Some systems need to be initialized after the cable is reconnected.
(See INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































2. REMOVE INTEGRATION RELAY (UNIT E)

a. Remove the engine room relay block cover.

b. Using a screwdriver, detach the 2 claws and disconnect the integration relay from the engine room

relay block.

HINT:

Tape the screwdriver tip before use.

c. Disconnect the 3 connectors.

3. INSPECT INTEGRATION RELAY (A/F SENSOR HEATER RELAY)

requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.

NOTE:



Some relays are built into the integration relay (unit E). The
integration relay cannot be disassembled. If there is a malfunction in
the circuit of the integration relay, replace the integration relay.



The internal circuit of the integration relay is as shown in the
illustration below. Inspect the integration relay using the following
procedures.

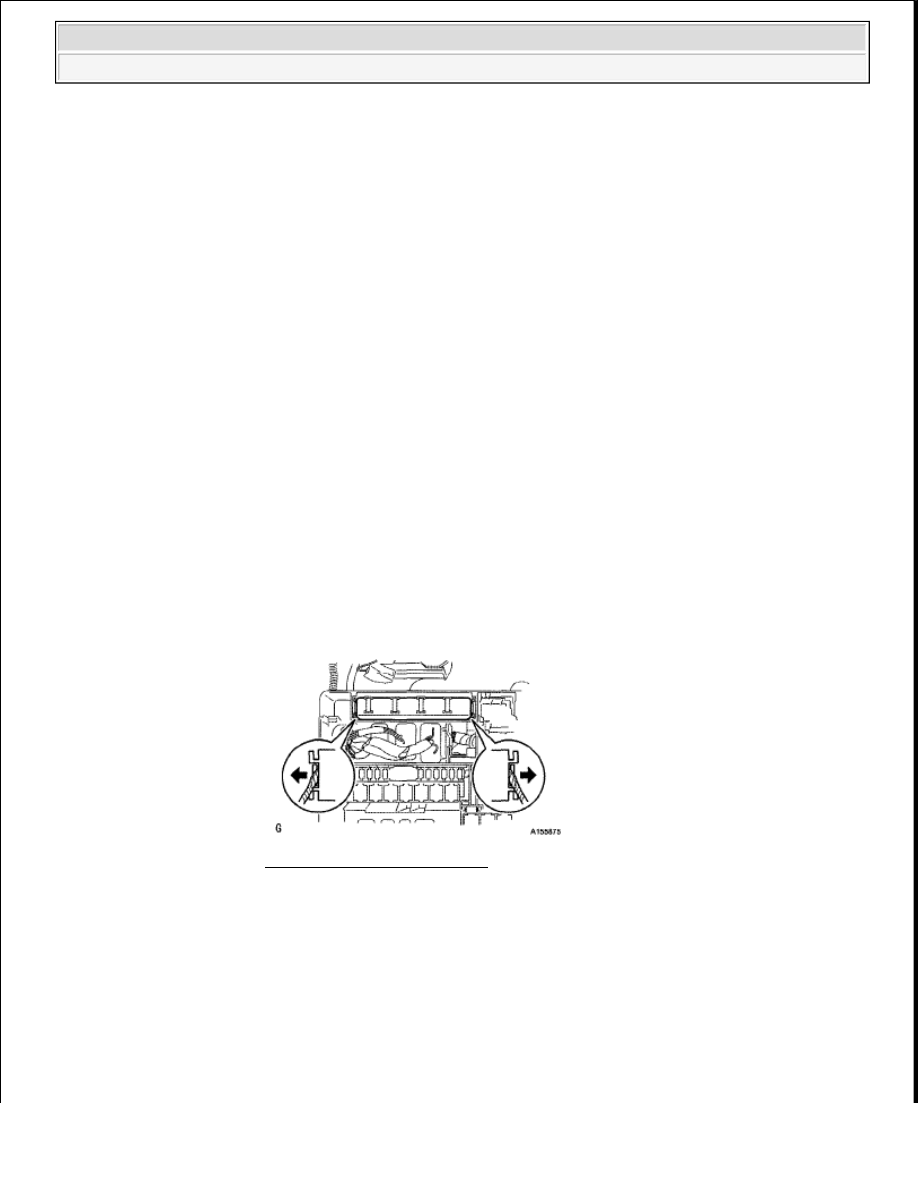

Fig. 397: Detaching Claws



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































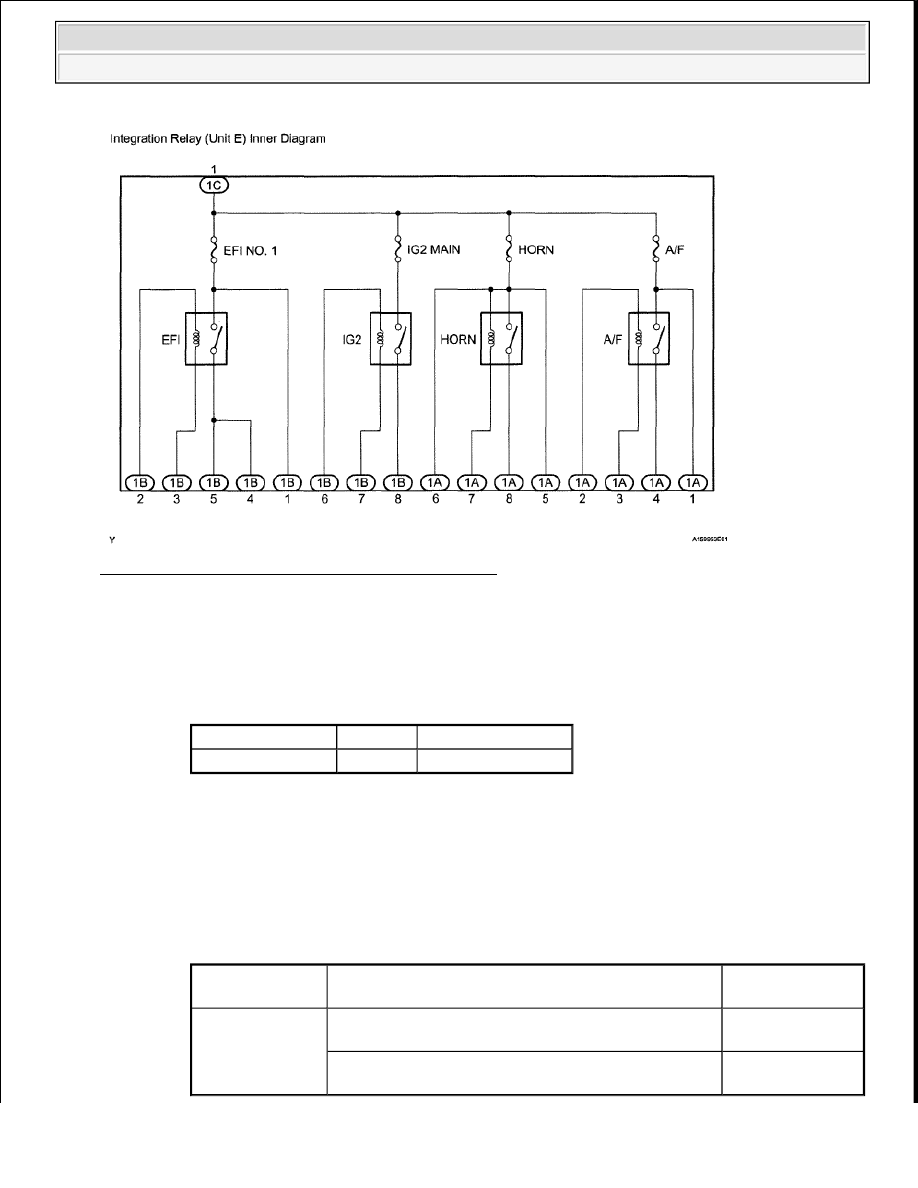

Fig. 398: Integration Relay Inner - Circuit Diagram

a. Measure the resistance of the A/F fuse.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

If the result is not as specified, replace the A/F fuse.

b. Measure the resistance of the A/F relay circuit.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

Tester Connection Condition Specified Condition

A/F fuse

Always

Below 1 ohms

Tester

Connection

Condition

Specified

Condition

1C-1 - 1A-4

When battery voltage is not applied to terminals 1A-2
and 1A-3

10 kohms or

higher

When battery voltage is applied to terminals 1A-2 and
1A-3

Below 1 ohms



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































If the result is not as specified, replace the integration relay.

4. INSTALL INTEGRATION RELAY (UNIT E)

a. Connect the 3 connectors.

b. Install the integration relay to the engine room relay block.

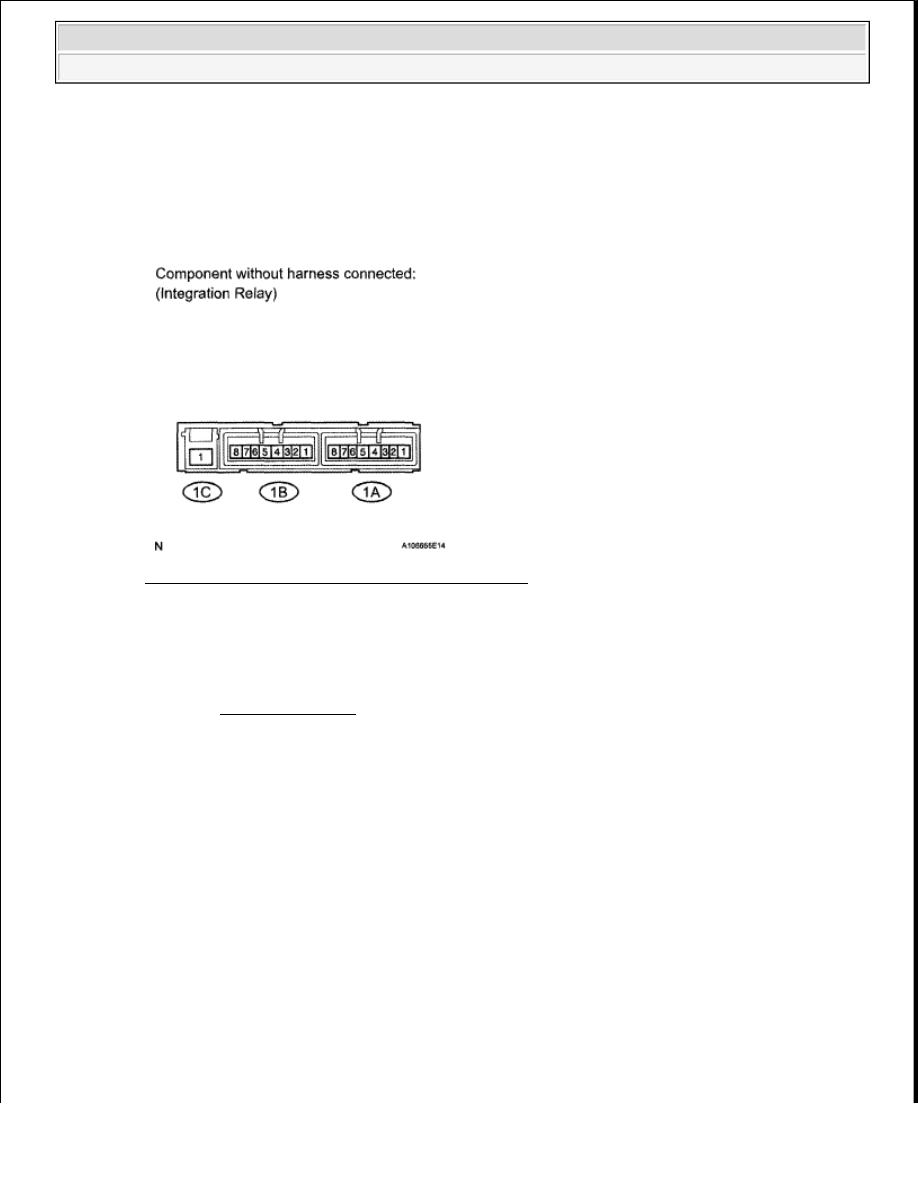

Fig. 399: Identifying Integration Relay Connector

c. Install the engine room relay block cover.

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected. (See
INITIALIZATION ).
