Toyota Tundra. Manual - part 1456

B : Go to step 2

C : Go to step 11

A : PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (See PROBLEM SYMPTOMS TABLE )

2. READ VALUE USING TECHSTREAM (STARTER SIGNAL)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream ON.

d. Enter the following menus: Powertrain/Engine and ECT/Data List/Starter Signal.

e. Read values.

f. Check the result when the ignition switch is turned to ON and when the engine is started.

Standard

IGNITION SWITCH POSITION

NG : Go to step 7

OK : Go to Next Step

3. INSPECT STARTER RELAY (ST)

a. Remove the starter relay (ST) from the engine room relay block.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

Ignition Switch Position Display (STARTER SIGNAL)

ON

OFF

START

ON

Tester Connection

Condition

Specified Condition

3 - 5

When no battery voltage applied to terminals 1 and 2 10 kohms or higher

3 - 5

When battery voltage applied to terminals 1 and 2

Below 1 ohms



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































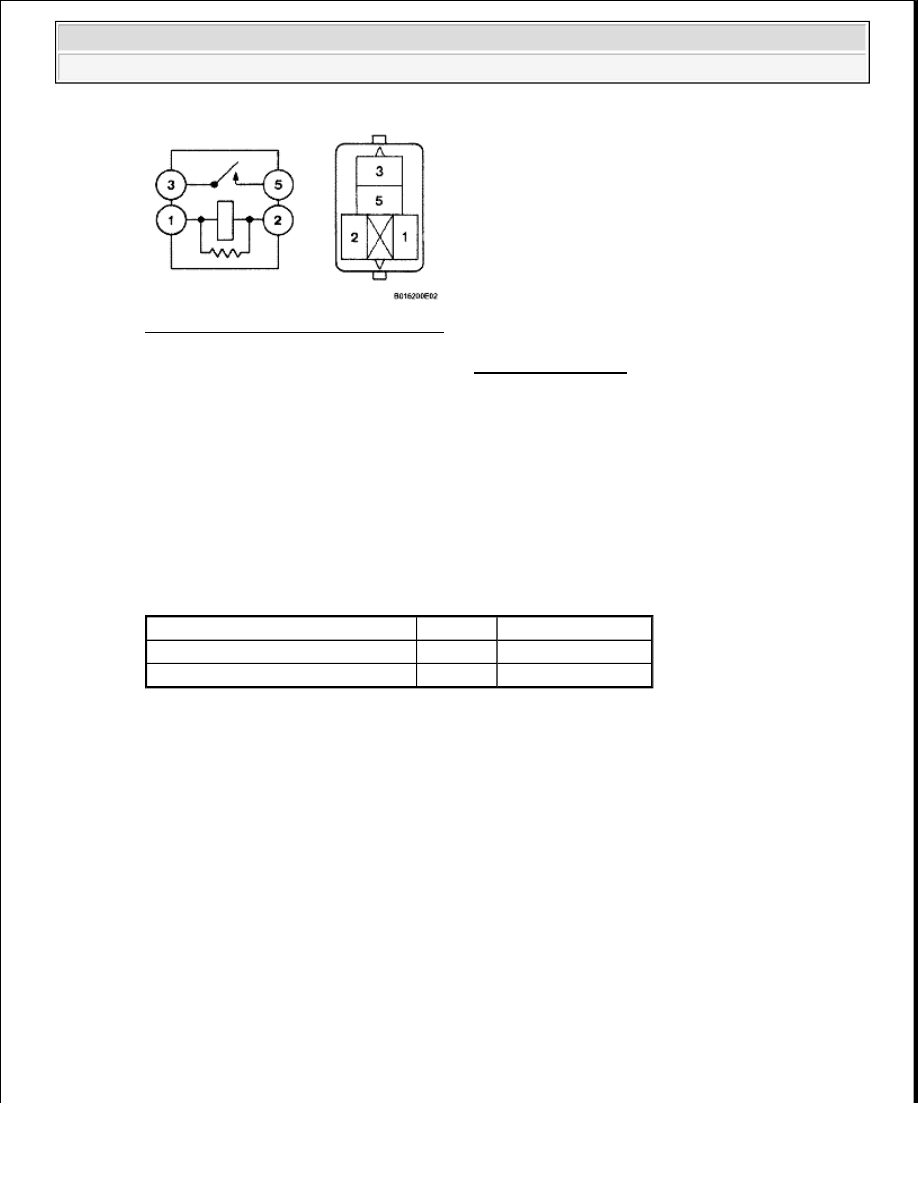

Fig. 303: Inspecting Starter Relay (ST)

NG : REPLACE STARTER RELAY (ST) . (See STARTER RELAY ).

OK : Go to Next Step

4. CHECK HARNESS AND CONNECTOR (ST RELAY - PNP SWITCH)

a. Remove the starter relay (ST) from the engine room relay block.

b. Disconnect the D35 PNP switch.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR

Tester Connection

Condition Specified Condition

ST relay (1) - D35-5

Always

Below 1 ohms

ST relay (1) or D35-5 - Body ground Always

10 kohms or higher



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































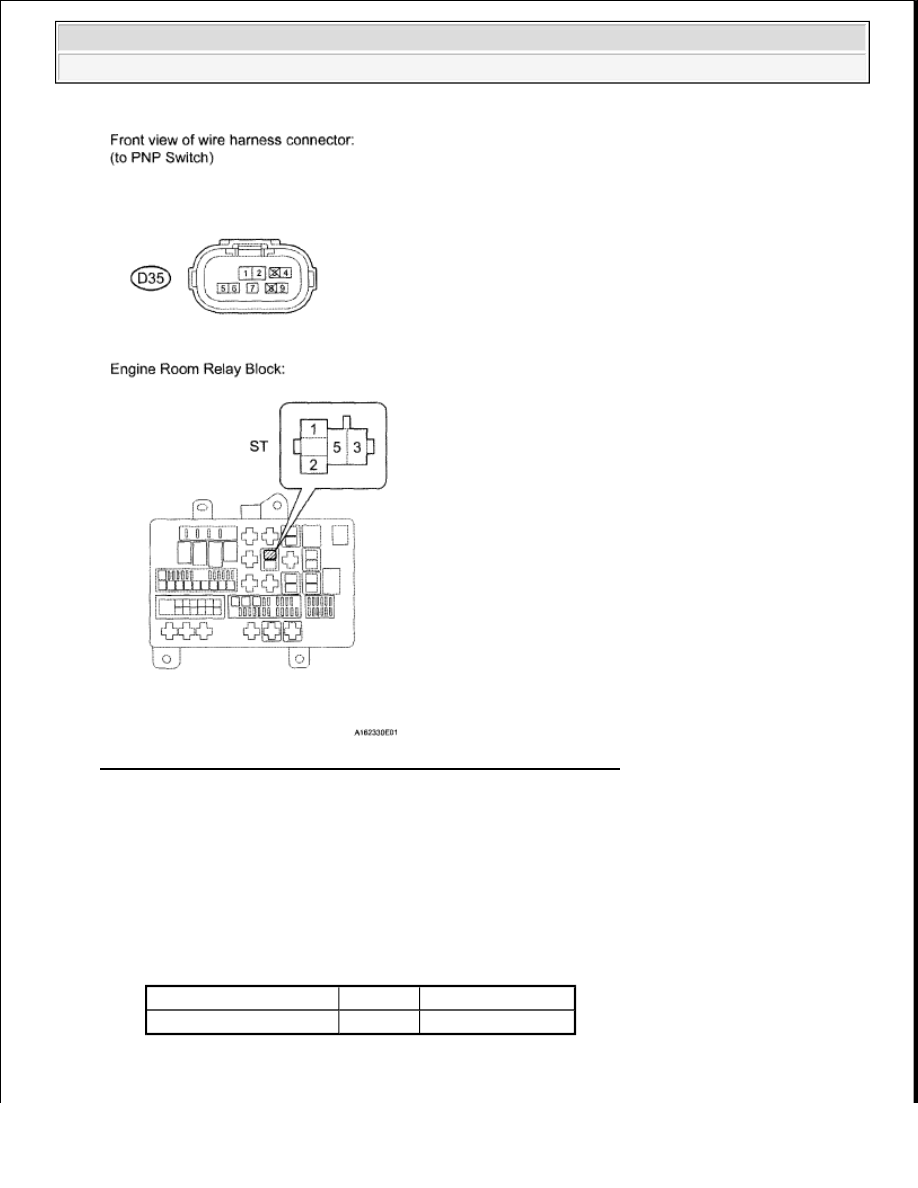

Fig. 304: Identifying D35 PNP Switch Connector Starter Relay (ST)

OK : Go to Next Step

5. CHECK STARTER RELAY (POWER SOURCE)

a. Remove the ST relay from the engine room relay block.

b. Measure the voltage according to the value(s) in the table below.

Standard voltage

STANDARD VOLTAGE SPECIFICATION

Tester Connection

Condition Specified Condition

ST relay (2) - ST relay (5) Always

11 to 14 V



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































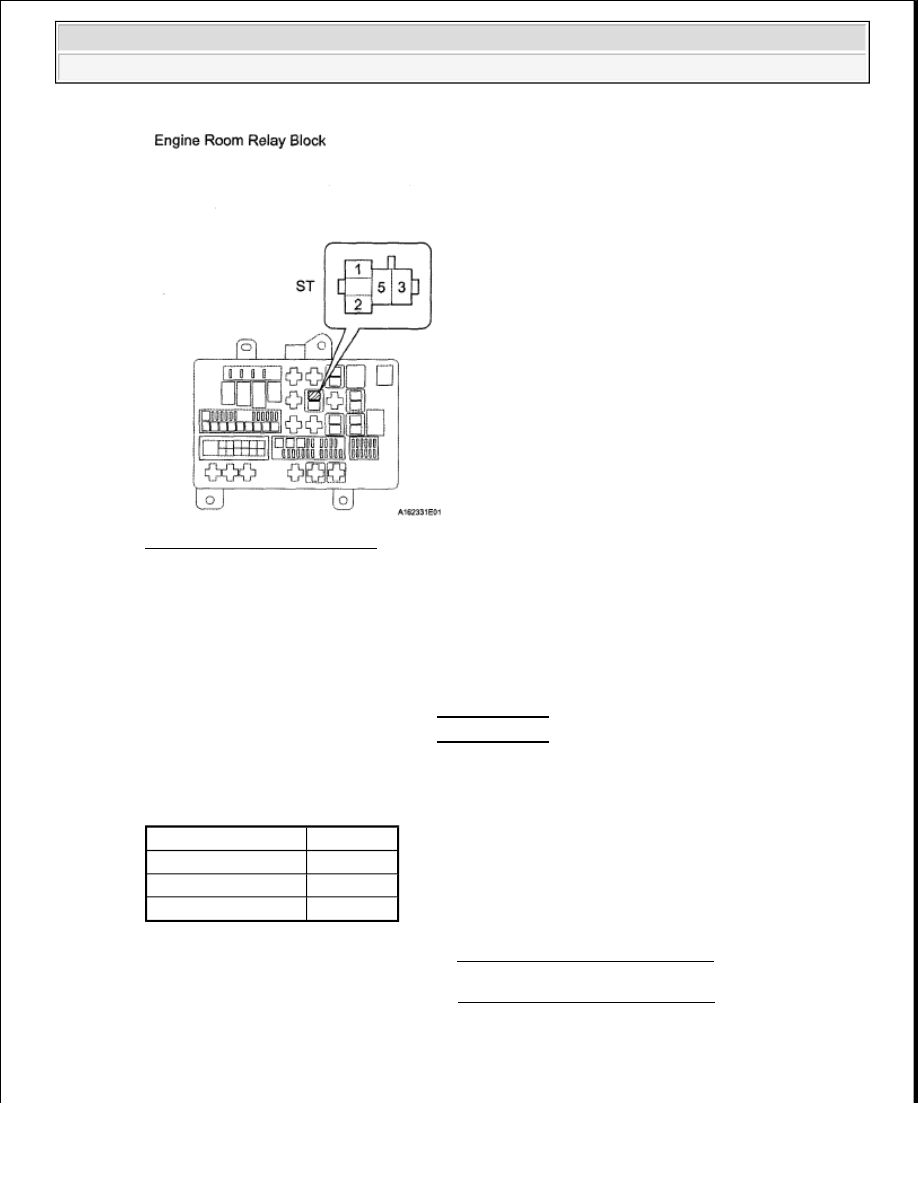

Fig. 305: Identifying ST Relay

NG : REPAIR OR REPLACE HARNESS OR CONNECTOR (STARTER RELAY (ST) -
BATTERY, BODY GROUND)

OK : Go to Next Step

6. INSPECT STARTER

a. Inspect the starter for 1.4 kW type. (See INSPECTION ).

b. Inspect the starter for 2.0 kW type. (See INSPECTION ).

Result

RESULT REFERENCE

B : REPAIR OR REPLACE STARTER . (See STARTER (FOR 1.4 KW TYPE) ).

C : REPAIR OR REPLACE STARTER . (See STARTER (FOR 2.0 KW TYPE) ).

A : REPAIR OR REPLACE HARNESS OR CONNECTOR (STARTER - STARTER RELAY
(ST), BATTERY)

Result

Proceed To

OK

A

N6 (for 1.4 kW type)

B

NG (for 2.0 kW type)

C



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra
